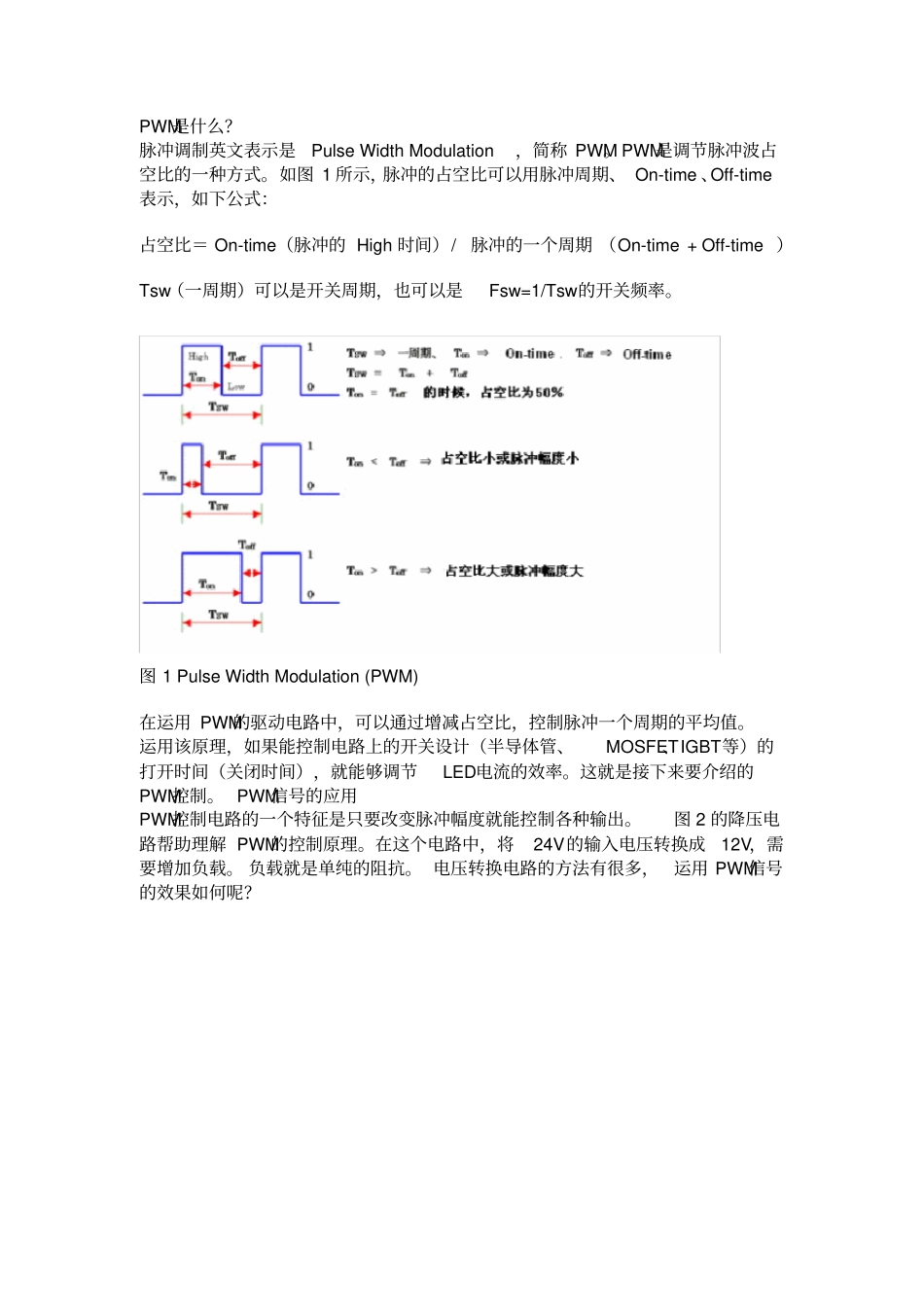

PWM是什么？脉冲调制英文表示是PulseWidthModulation，简称PWM。PWM是调节脉冲波占空比的一种方式。如图1所示，脉冲的占空比可以用脉冲周期、On-time、Off-time表示，如下公式：占空比＝On-time（脉冲的High时间）/脉冲的一个周期（On-time+Off-time）Tsw（一周期）可以是开关周期，也可以是Fsw=1/Tsw的开关频率。图1PulseWidthModulation(PWM)在运用PWM的驱动电路中，可以通过增减占空比，控制脉冲一个周期的平均值。运用该原理，如果能控制电路上的开关设计（半导体管、MOSFET、IGBT等）的打开时间（关闭时间），就能够调节LED电流的效率。这就是接下来要介绍的PWM控制。PWM信号的应用PWM控制电路的一个特征是只要改变脉冲幅度就能控制各种输出。图2的降压电路帮助理解PWM的控制原理。在这个电路中，将24V的输入电压转换成12V，需要增加负载。负载就是单纯的阻抗。电压转换电路的方法有很多，运用PWM信号的效果如何呢？图2降压电路在图2的降压电路中取PWM控制电路，如图3所示。MOSFEL作为开关设计使用。当PWM信号的转换频率数为20kHz时，转换周期为50μs。PWM信号为High的时候，开关为On，电流从输入端流经负载。当PWM信号处于Low状态时，开关Off，没有输入和输出，电流也断掉。这里尝试将PWM信号的占空比固定在50％，施加在开关中。开关开着的时候电流和电压施加到负载上。开关关着的时候因为没有电流，所以负载的供给电压为零。如图4绿色的波形、V（OUT）可在负载中看到输出电压。图3运用PWM信号的降压电路图4解析结果占空比：50％输入电压是直流，通过脉冲信号得到输出电压在负载的前端（开关的后端）插入平滑电路，就可以得到如图4所示的茶色的波形。输出脉冲的平均值约12V时，直流电压可以供给负载。但如果不是12V，而是想得到6V的输出电压时，应该怎么做？PWM控制的优点实际就在此。只需改变脉冲幅度就可以了。实际上，只需设定占空比为25％就可以得到平均输出6V的电压。图5和图6表示的是这种情况下的电路和解析结果。图5运用PWM信号的降压电路图6解析结果占空比约25％以上结果标明，降压电路中，输入输出电压的关系可以表示为：输出电压＝PWM信号的占空比×输入电压也就是说只要改变PWM信号的占空比，就可以得到任意的输出电压。接下来介绍在实际产品设计中运用降压转换器电路驱动LED的方法。PWM驱动电路例子如图7所示，在前述的降压电路中追加线圈、电容、二极管的电路。在这里没有考虑反馈电路。这里使用的是飞利浦照明的LUXEON系列的LXM3-PW71LED。LED（负载）的前端插入的线圈和电容构成平滑电路，通过转换使得脉冲输出平均化。线圈前端的二极管即使在开关关着的时候也能持续向线圈供给电流。降压转换器通常作为电压转换电路使用，但是在驱动LED时，则需要控制电流而不是电压。图7PWM驱动电路降压转换的例子确认图7的电路构成。当脉冲信号处于On的状态，也就是开关设计处于On的状态时，电流按照输入信号－开关－线圈－负载的顺序流动。当开关设计处于Off的状态时，电流按照二极管－线圈－负载的顺序流动。因此要控制线圈中的电流实际上等同于控制LED中的电流。在正极和负极间施加3.0V的电压的话，可以从数据库中看到，LXM3-PW71的电流约350mA。输入电压为12V时，设定脉冲波的占空比为25％（12V×0.25＝3V），就能得到3V的电压。当转换频率数为100kHz时，转换周期为10μs，脉冲幅度为2.5μs。但是，负载只在顺阻抗的情况下成立，实际在负载中运用LED时，根据电流大小负载特性也有变化，电流约为350mA时，脉冲幅度调制约为3.36μs。验证电路的结果如图8所示。图8PWM驱动电路的验证结果LED中的电流发生变化，线圈中的电流也变化。通过传感电路检测线圈电流的变化，只要控制开关的打开时间，就能够使得LED负载中的电流恒定。增加PWM的占空比，就能增加LED中的电流，也能增加亮度。比较阻抗驱动型电路和恒定电流源型驱动电路，改变PWM的占空比比改变阻抗值和电路常量更高效，也因此能了解PWM控制的便利性。这次介绍的降压转换器运用于LED驱动中需要电压比输入电压低的情况。根据照明灯具、用途不同，有时需要同时驱动多个LED，这样会出现所有的LED驱动中的必需电压比输入电...
