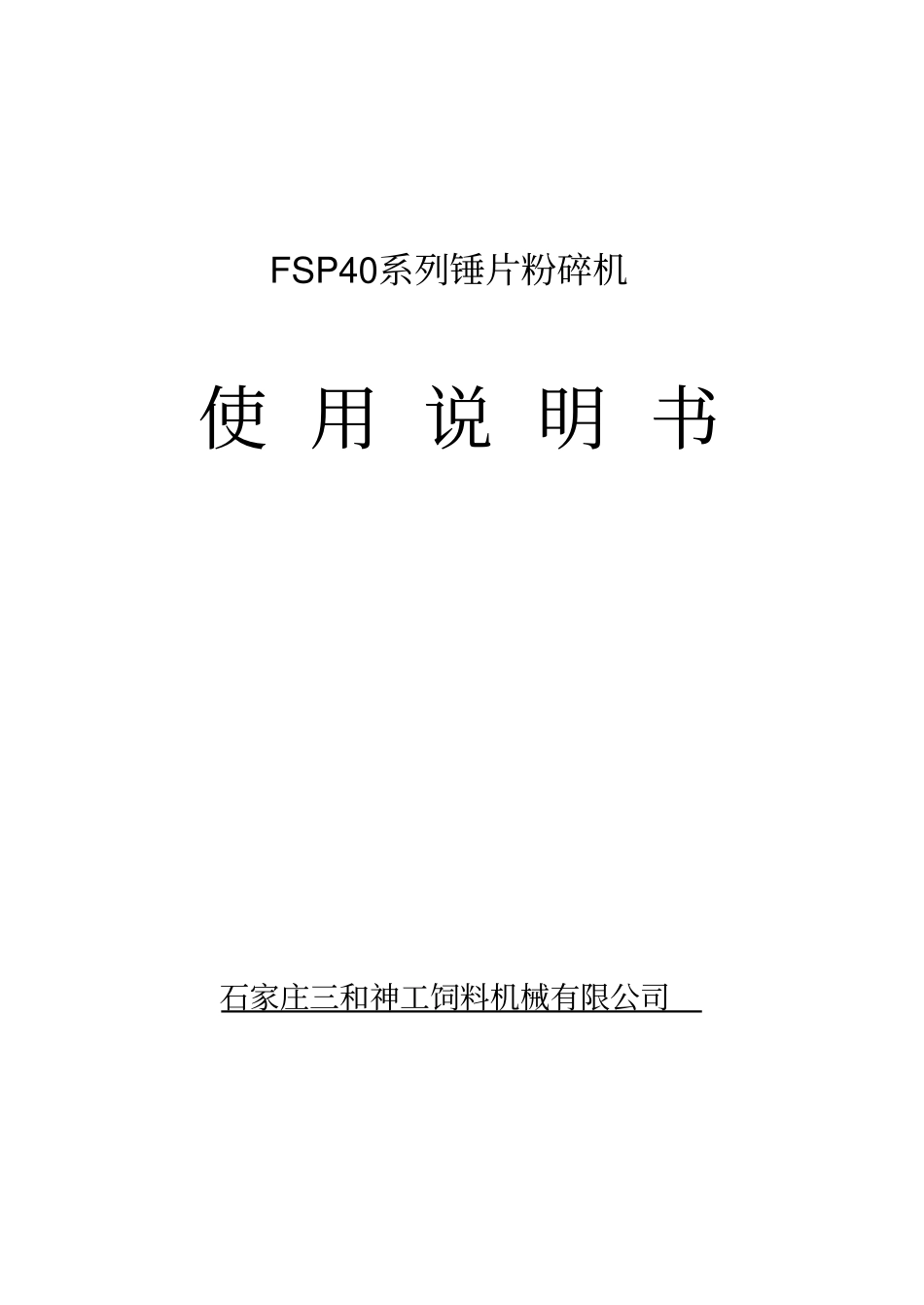

SFSP40系列锤片粉碎机说明书_第1页
1/12

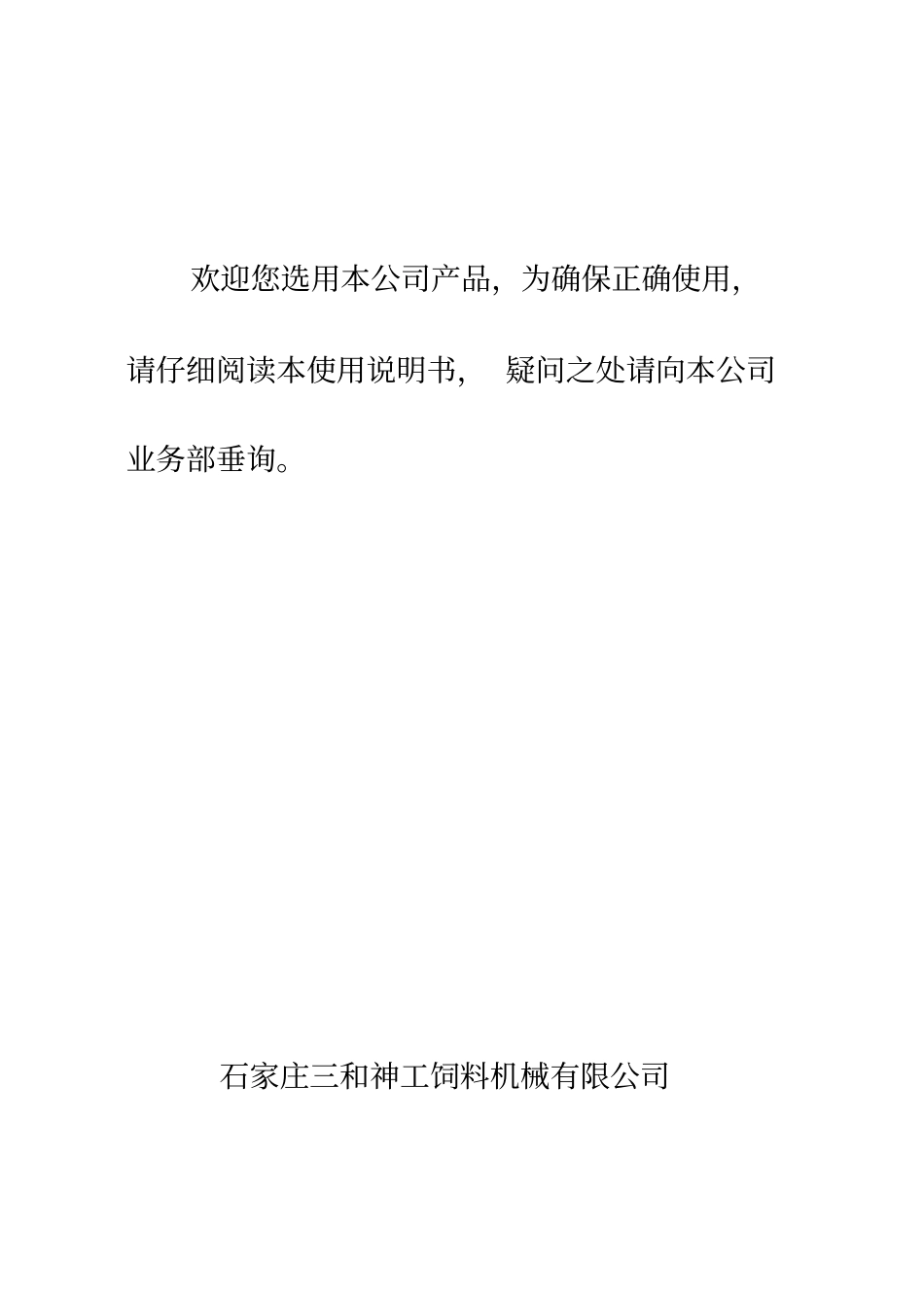

SFSP40系列锤片粉碎机说明书_第2页
2/12
SFSP40系列锤片粉碎机说明书_第3页
3/12
FSP40系列锤片粉碎机使用说明书石家庄三和神工饲料机械有限公司欢迎您选用本公司产品,为确保正确使用,请仔细阅读本使用说明书,疑问之处请向本公司业务部垂询。石家庄三和神工饲料机械有限公司目录一、用途和特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1)二、主要技术参数和性能指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1)三、主要结构和工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1)四、机器的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)五、操作注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)六、调整和保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3)七、一般故障和排除方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)八、运输和保管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(5)九、易损件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(5)十、随机文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(6)十一、安装小样图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(6)一、用途和特点SFSP40系列粉碎机可粉碎各种颗粒状饲料原料,如:玉米、高粱、麦类、豆类、破碎后的饼类及其它物料。本粉碎机采用钢板焊接结构,电动机与粉碎机安装在同一底座上,采用三角胶带传动,转子经动平衡校验,并可正反向工作,进料口在粉碎机顶部,锤片为对称排列。本机结构合理、坚固耐用、安全可靠、安装容易、操作方便、振动微小、生产率高。二、技术参数和性能指标型号规格SFSP40×40SFSP40×60SFSP40×80主轴转速2100r/min锤片数量243652配套电机Y160M1-2Y160M2-2Y160M2-2Y160L-2Y160L-2Y180M-2配套动力(KW)11151518.518.522产量>(t/h)1.522334重量注:以上指标系满足以下情况时的指标:原料为玉米,水分不大于14%,容重不低于0.72吨/立方米;粉碎机筛板筛孔直径φ3毫米,开孔率不低于33%。三、主要结构和工作过程(一)主要结构:本机包括下列主要部分,如图一所示:(1)底座:起到连接和支撑粉碎机各部件的作用,使其形成一个整体。粉碎后的物料由底座下面排出。(2)转子:由主轴、锤片架、销轴、锤片、轴承等零件组成,是粉碎机的主要运动部件。转子转速较高,装配后在不装销轴和锤片的情况下须进行动平衡检验。(3)操作门:更换筛板或锤片时须开启操作门。(4)上机壳:上部有进料口,下部与底座连接,与转子组成粉碎室。物料在粉碎室中进行粉碎。(5)进料导向机构:使物料从左边或右边进入粉碎室。进料导向板由手动换向,并相应改变电机的转向,使与进料方向相符。(二)工作过程需粉碎的物料由顶部进料口喂入,经进料导向板导向从左边或右边进入粉碎室,在高速旋转的锤片打击和筛板摩擦作用下,物料逐渐被粉碎,并在离心力和气流作用下穿过筛孔从底座出料口排出。四、机器的安装本机主轴与电机采用三角胶带传动,电机直接安装在机器底座上,底座下面装有减震器,粉碎机直接放在工作位置。减震器不得悬空。本机安装尺寸见图六安装小样图。本机应配有相应功率的启动装置、保护装置和电器仪表。粉碎机主轴转速方向是根据进料方向决定的。进料方向由进料导向机构控制,图二为进料导向板方向和主轴旋转方向匹配示意图。五、操作注意事项(1)操作者应了解机器结构,熟悉机器性能和操作方法。(2)开车前必须认真检查各连接部位,不得有松动现象。(3)检查转子转动是否灵活,不得有卡、碰、摩擦等音响。(4)在保证人机安全的情况下,方可启动开车,空运转2—3分钟后方可进料,进料前吸风系统必须处于正常工作状态。(5)生产中应均匀喂料,不得忽多忽少,保证电机在额定负荷下工作。(6)工作完毕后须空运转1—2分钟把机器内部物料全部粉碎排出后,方能停机。(7)粉碎机运转中如出现强烈震动,应立即停车检查,找出原因,消除故障后方能继续开车工作。(8)每班工作结束后应做好清洁工作和必要的检查工作。(9)在检修或更换筛板、锤片时应切断电源,保证人身安全。六、调整和保养(一)调整(1)锤片的调整:转子中锤片为对称排列形式,图三为锤片安装展开示意图。锤片安装时必须严格按照要求排列,相对应的两组锤片重量差不得大于5克,使用中锤片第一角磨损后可将导向板换向使之反转,利用锤片的第二角工作。第二角磨损后...
