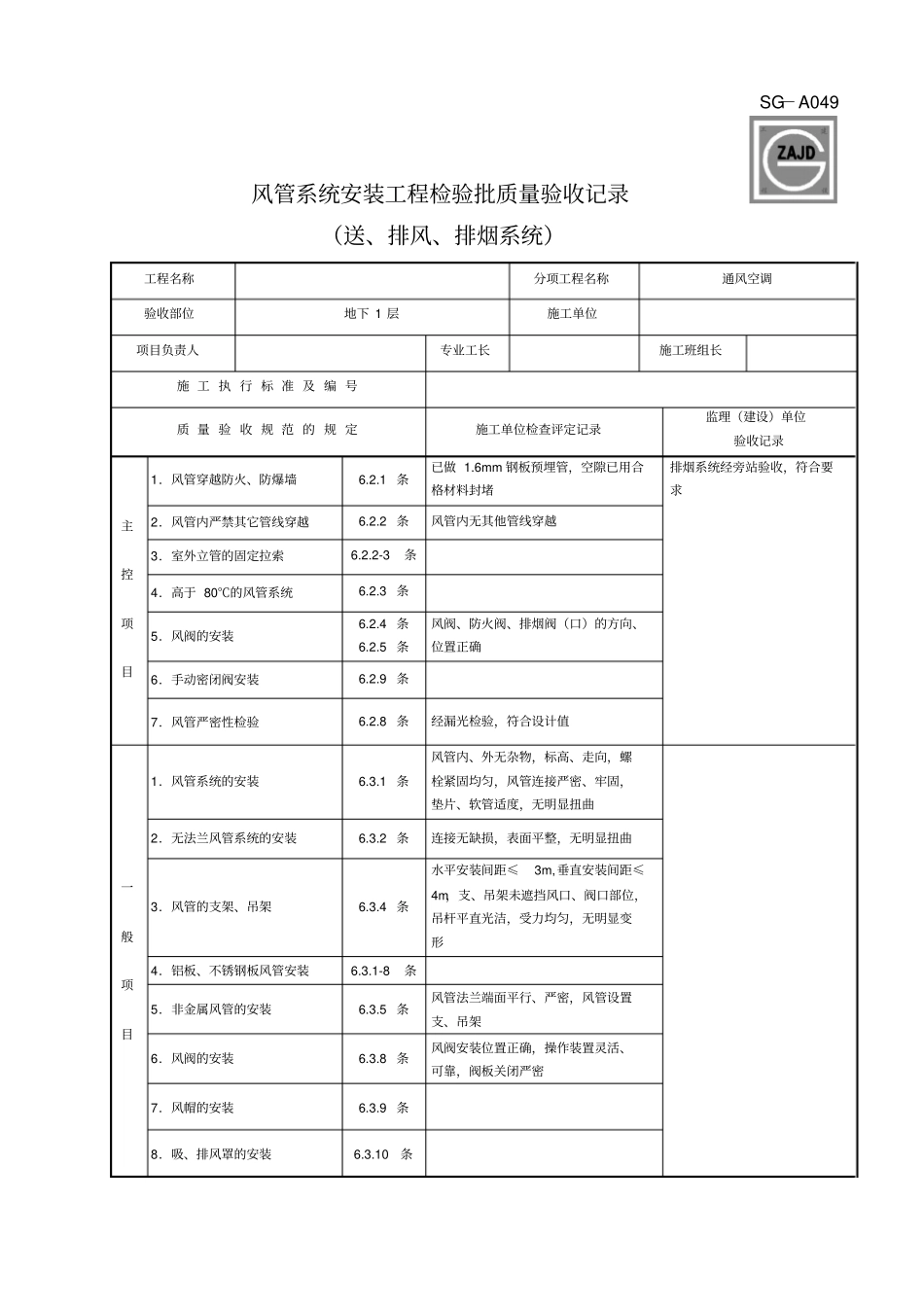

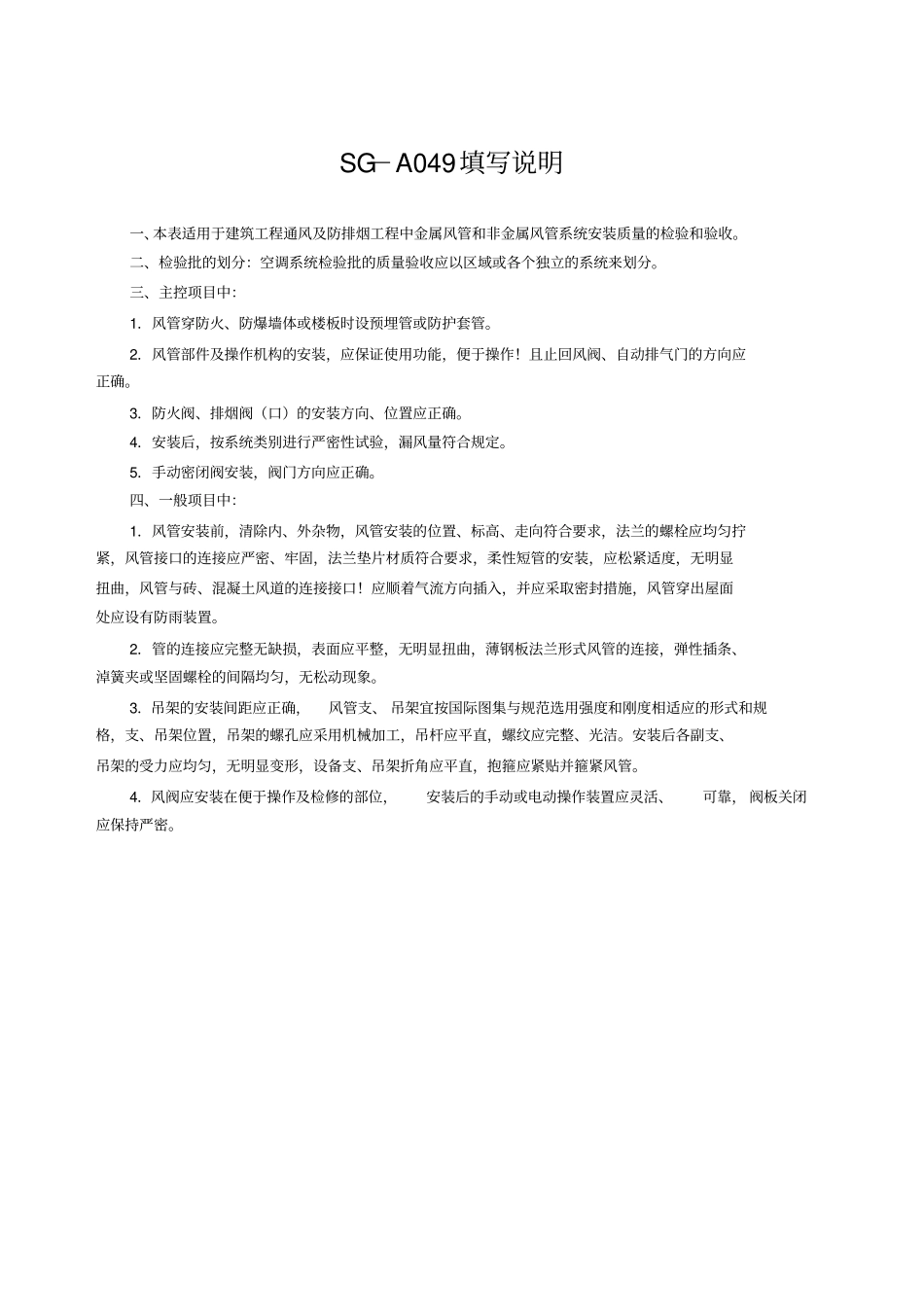

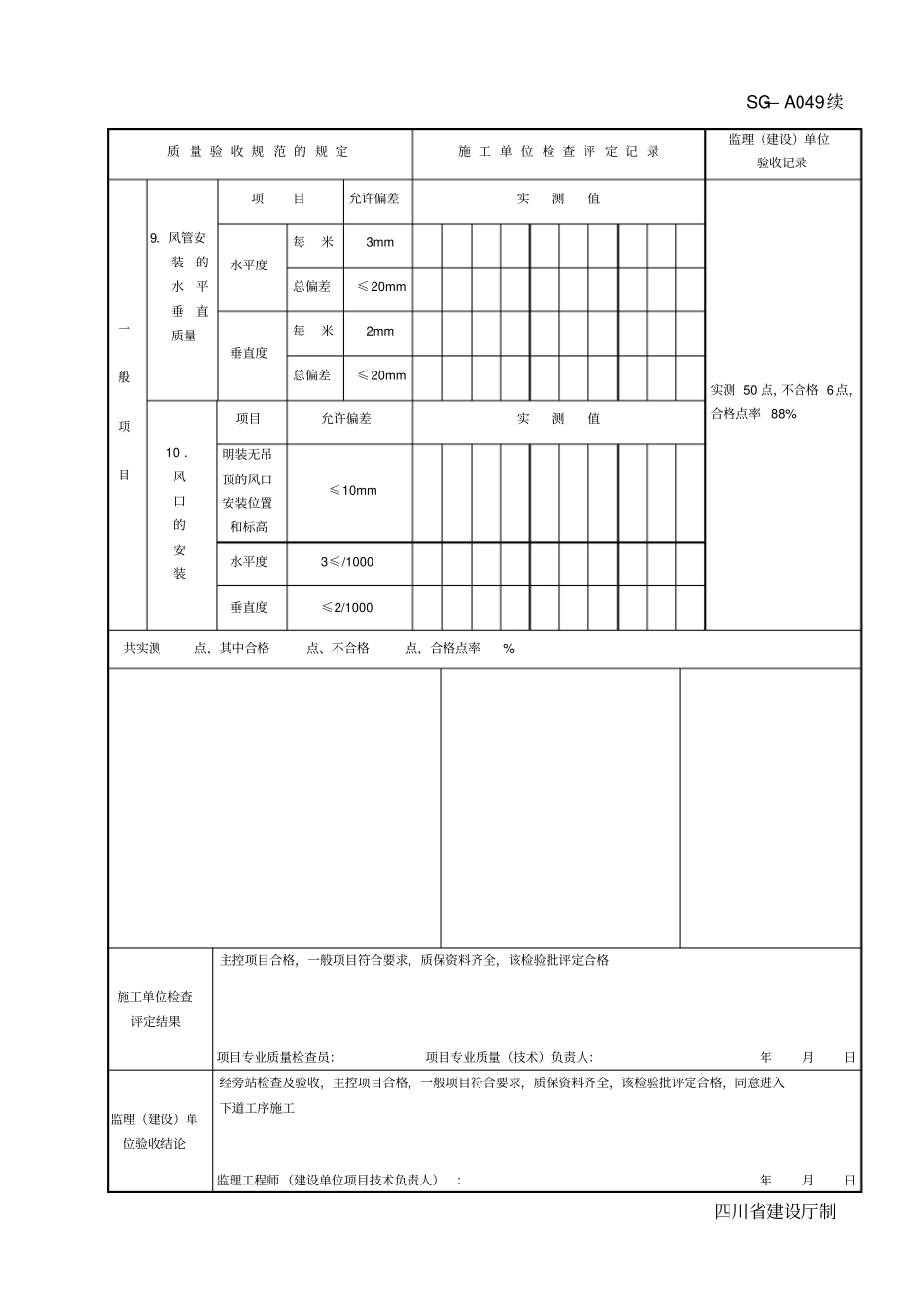

SG－A049风管系统安装工程检验批质量验收记录（送、排风、排烟系统）工程名称分项工程名称通风空调验收部位地下1层施工单位项目负责人专业工长施工班组长施工执行标准及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1．风管穿越防火、防爆墙6.2.1条已做1.6mm钢板预埋管，空隙已用合格材料封堵排烟系统经旁站验收，符合要求2．风管内严禁其它管线穿越6.2.2条风管内无其他管线穿越3．室外立管的固定拉索6.2.2-3条4．高于80℃的风管系统6.2.3条5．风阀的安装6.2.4条6.2.5条风阀、防火阀、排烟阀（口）的方向、位置正确6．手动密闭阀安装6.2.9条7．风管严密性检验6.2.8条经漏光检验，符合设计值一般项目1．风管系统的安装6.3.1条风管内、外无杂物，标高、走向，螺栓紧固均匀，风管连接严密、牢固，垫片、软管适度，无明显扭曲2．无法兰风管系统的安装6.3.2条连接无缺损，表面平整，无明显扭曲3．风管的支架、吊架6.3.4条水平安装间距≤3m,垂直安装间距≤4m，支、吊架未遮挡风口、阀口部位，吊杆平直光洁，受力均匀，无明显变形4．铝板、不锈钢板风管安装6.3.1-8条5．非金属风管的安装6.3.5条风管法兰端面平行、严密，风管设置支、吊架6．风阀的安装6.3.8条风阀安装位置正确，操作装置灵活、可靠，阀板关闭严密7．风帽的安装6.3.9条8．吸、排风罩的安装6.3.10条SG—A049续质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录一般项目9．风管安装的水平垂直质量项目允许偏差实测值实测50点，不合格6点，合格点率88%水平度每米3mm总偏差≤20mm垂直度每米2mm总偏差≤20mm10．风口的安装项目允许偏差实测值明装无吊顶的风口安装位置和标高≤10mm水平度3≤/1000垂直度≤2/1000共实测点，其中合格点、不合格点，合格点率%施工单位检查评定结果主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论经旁站检查及验收，主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格，同意进入下道工序施工监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制SG－A049填写说明一、本表适用于建筑工程通风及防排烟工程中金属风管和非金属风管系统安装质量的检验和验收。二、检验批的划分：空调系统检验批的质量验收应以区域或各个独立的系统来划分。三、主控项目中：1．风管穿防火、防爆墙体或楼板时设预埋管或防护套管。2．风管部件及操作机构的安装，应保证使用功能，便于操作！且止回风阀、自动排气门的方向应正确。3．防火阀、排烟阀（口）的安装方向、位置应正确。4．安装后，按系统类别进行严密性试验，漏风量符合规定。5．手动密闭阀安装，阀门方向应正确。四、一般项目中：1．风管安装前，清除内、外杂物，风管安装的位置、标高、走向符合要求，法兰的螺栓应均匀拧紧，风管接口的连接应严密、牢固，法兰垫片材质符合要求，柔性短管的安装，应松紧适度，无明显扭曲，风管与砖、混凝土风道的连接接口！应顺着气流方向插入，并应采取密封措施，风管穿出屋面处应设有防雨装置。2．管的连接应完整无缺损，表面应平整，无明显扭曲，薄钢板法兰形式风管的连接，弹性插条、淖簧夹或坚固螺栓的间隔均匀，无松动现象。3．吊架的安装间距应正确，风管支、吊架宜按国际图集与规范选用强度和刚度相适应的形式和规格，支、吊架位置，吊架的螺孔应采用机械加工，吊杆应平直，螺纹应完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形，设备支、吊架折角应平直，抱箍应紧贴并箍紧风管。4．风阀应安装在便于操作及检修的部位，安装后的手动或电动操作装置应灵活、可靠，阀板关闭应保持严密。
