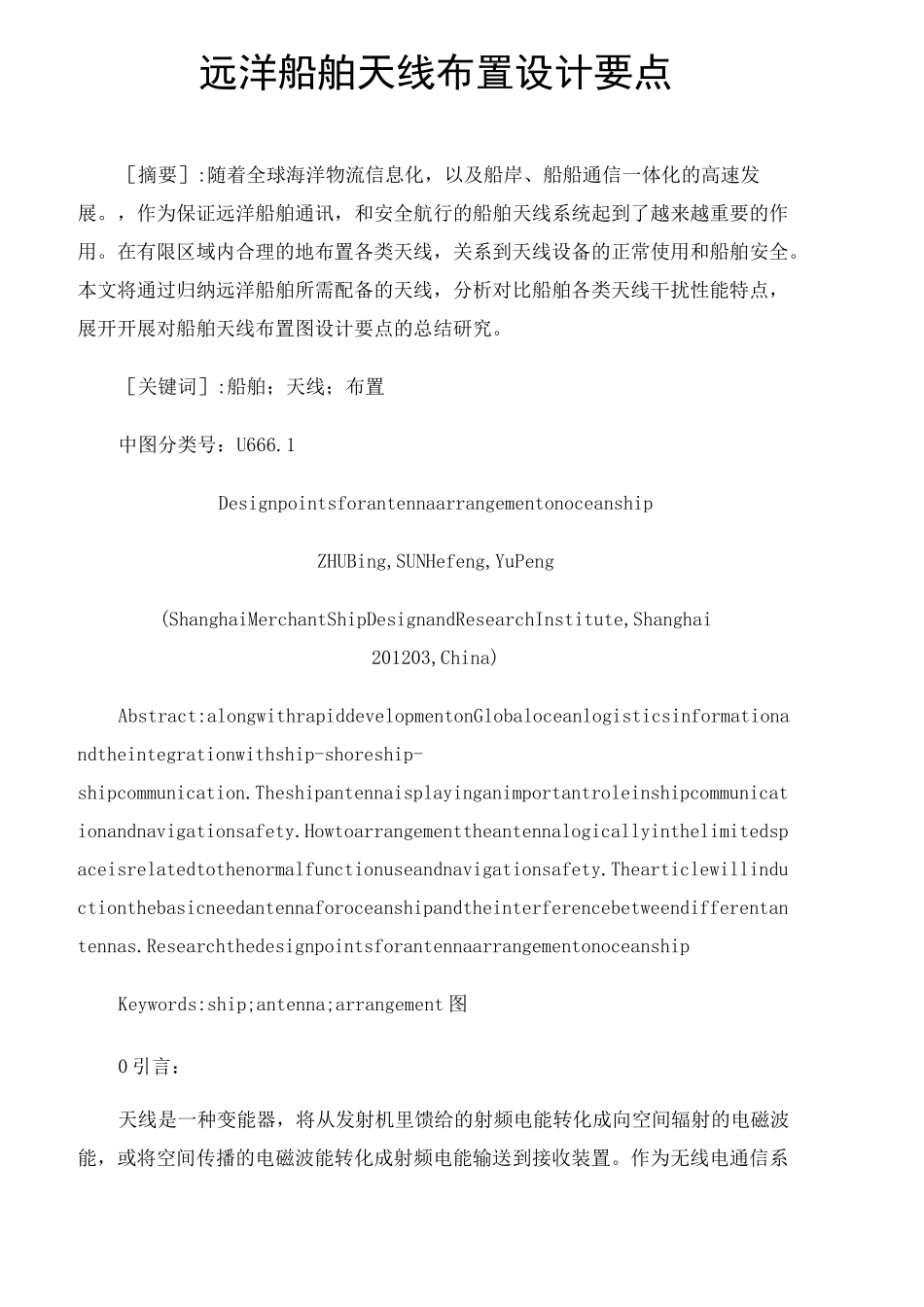

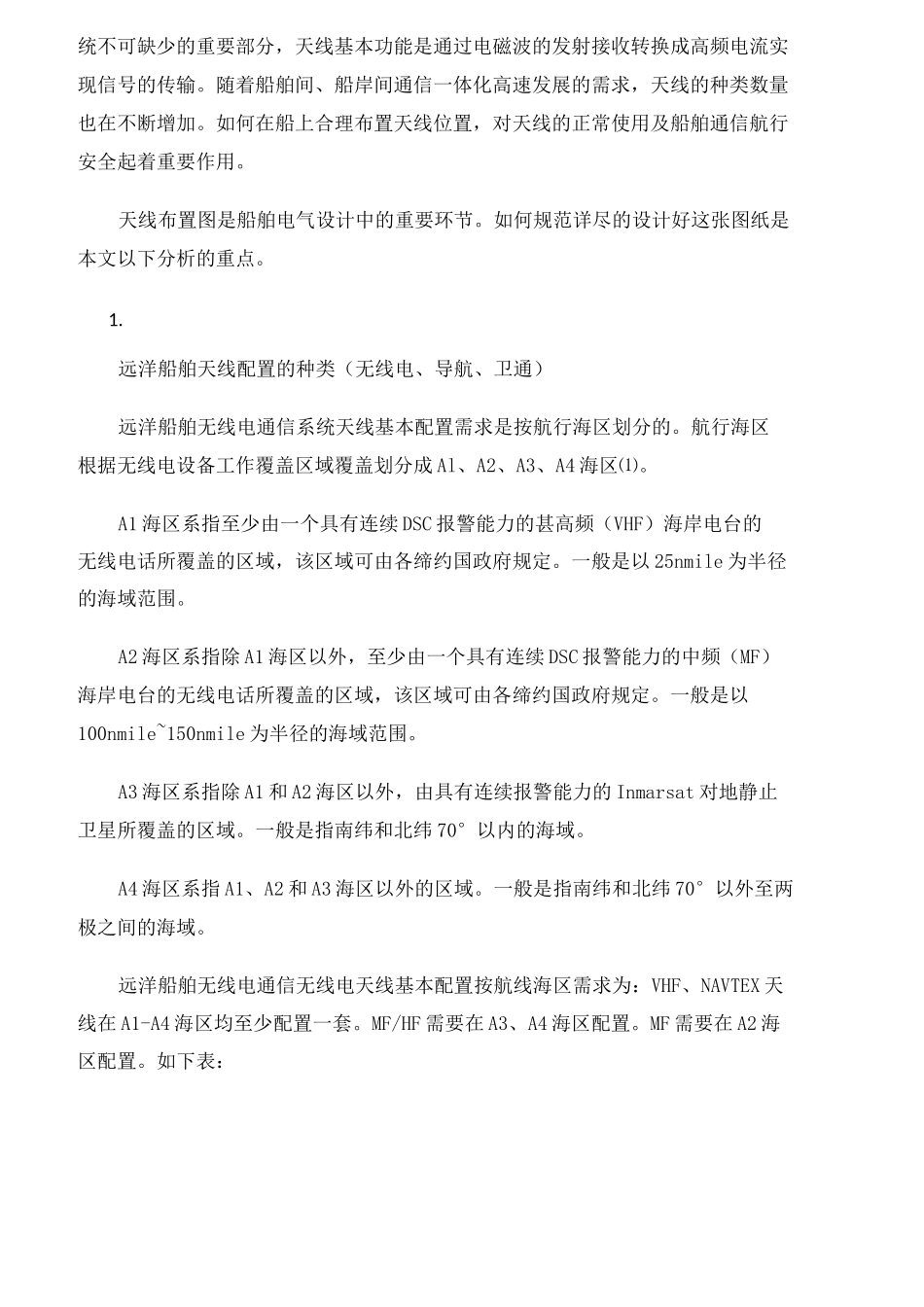

远洋船舶天线布置设计要点［摘要］:随着全球海洋物流信息化，以及船岸、船船通信一体化的高速发展。，作为保证远洋船舶通讯，和安全航行的船舶天线系统起到了越来越重要的作用。在有限区域内合理的地布置各类天线，关系到天线设备的正常使用和船舶安全。本文将通过归纳远洋船舶所需配备的天线，分析对比船舶各类天线干扰性能特点，展开开展对船舶天线布置图设计要点的总结研究。［关键词］:船舶；天线；布置中图分类号：U666.1DesignpointsforantennaarrangementonoceanshipZHUBing,SUNHefeng,YuPeng(ShanghaiMerchantShipDesignandResearchInstitute,Shanghai201203,China)Abstract:alongwithrapiddevelopmentonGlobaloceanlogisticsinformationandtheintegrationwithship-shoreship-shipcommunication.Theshipantennaisplayinganimportantroleinshipcommunicationandnavigationsafety.Howtoarrangementtheantennalogicallyinthelimitedspaceisrelatedtothenormalfunctionuseandnavigationsafety.Thearticlewillinductionthebasicneedantennaforoceanshipandtheinterferencebetweendifferentantennas.ResearchthedesignpointsforantennaarrangementonoceanshipKeywords:ship;antenna;arrangement图0引言：天线是一种变能器，将从发射机里馈给的射频电能转化成向空间辐射的电磁波能，或将空间传播的电磁波能转化成射频电能输送到接收装置。作为无线电通信系统不可缺少的重要部分，天线基本功能是通过电磁波的发射接收转换成高频电流实现信号的传输。随着船舶间、船岸间通信一体化高速发展的需求，天线的种类数量也在不断增加。如何在船上合理布置天线位置，对天线的正常使用及船舶通信航行安全起着重要作用。天线布置图是船舶电气设计中的重要环节。如何规范详尽的设计好这张图纸是本文以下分析的重点。1.远洋船舶天线配置的种类（无线电、导航、卫通）远洋船舶无线电通信系统天线基本配置需求是按航行海区划分的。航行海区根据无线电设备工作覆盖区域覆盖划分成Al、A2、A3、A4海区⑴。A1海区系指至少由一个具有连续DSC报警能力的甚高频（VHF）海岸电台的无线电话所覆盖的区域，该区域可由各缔约国政府规定。一般是以25nmile为半径的海域范围。A2海区系指除A1海区以外，至少由一个具有连续DSC报警能力的中频（MF）海岸电台的无线电话所覆盖的区域，该区域可由各缔约国政府规定。一般是以100nmile~150nmile为半径的海域范围。A3海区系指除A1和A2海区以外，由具有连续报警能力的Inmarsat对地静止卫星所覆盖的区域。一般是指南纬和北纬70°以内的海域。A4海区系指A1、A2和A3海区以外的区域。一般是指南纬和北纬70°以外至两极之间的海域。远洋船舶无线电通信无线电天线基本配置按航线海区需求为：VHF、NAVTEX天线在A1-A4海区均至少配置一套。MF/HF需要在A3、A4海区配置。MF需要在A2海区配置。如下表：舶均应配备。航行数据记录仪（VDR）:客船和大于等于3000总吨的船舶均应配备。2.远洋船舶主要天线性能特点及安装要求1雷达天线远洋中大型船舶为了准确的探测目标，常用配置两种波段雷达。不同的波段代表不同的电磁波频率（波长）范围，船用雷达根据波段分为X波段雷达和S波段雷达。X波段波长为3cm，其作用范围但小精度高，用于探测近距离目标。S波段波长为10cm，其作用范围较远但精度较差，用于探测中距离目标。两台雷达波束范围影响大，是全船天线布置的核心。雷达的发射波束宽度不同。X波段左右方向波束宽度是20°,S波段雷达左右方向波束宽度是25°。天线布置时，S波段雷达天线和X波段雷达天线波束不能相对。如无法避免，则需要距离十米以上减小波束干扰。同时，雷达2米区域内和距离雷达波束5米内不能安装任何天线设备。雷达波束内不得有物体进入,安全护栏、信号灯桅杆等都会对雷达产生影响形成盲区。雷达天线前±112.5°区域内不能有任何盲区和遮挡物,后135°区域内总扇形盲区大小不得大于20°，雷达安全护栏离雷达基座至少500mm。被分开未超过3°的两个单点盲区视为一个单点盲区。，单点盲区不可超过5°[2],。如图1。所示。图1盲区角度示意S/X波段雷达安装时需满足：船舶满载时，雷...
