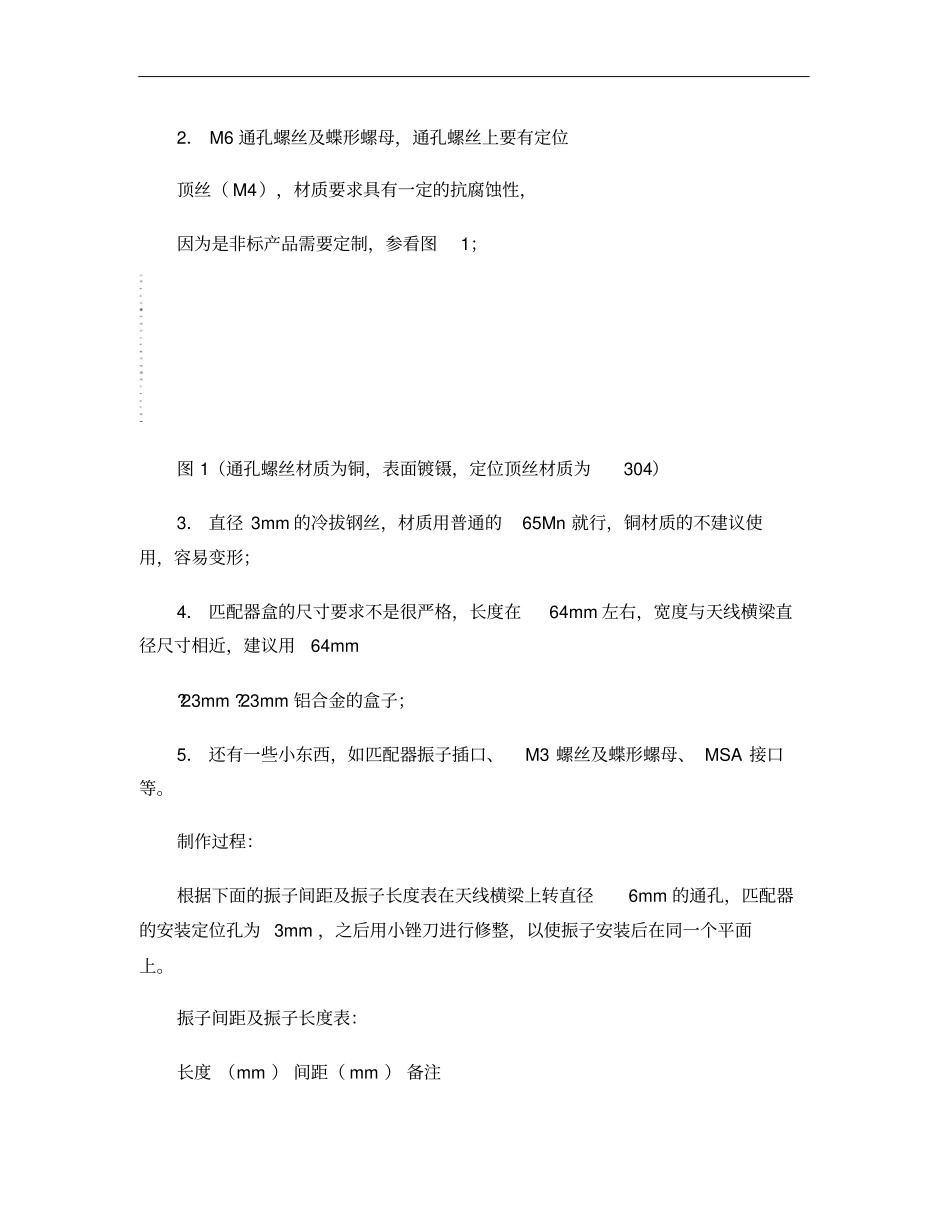

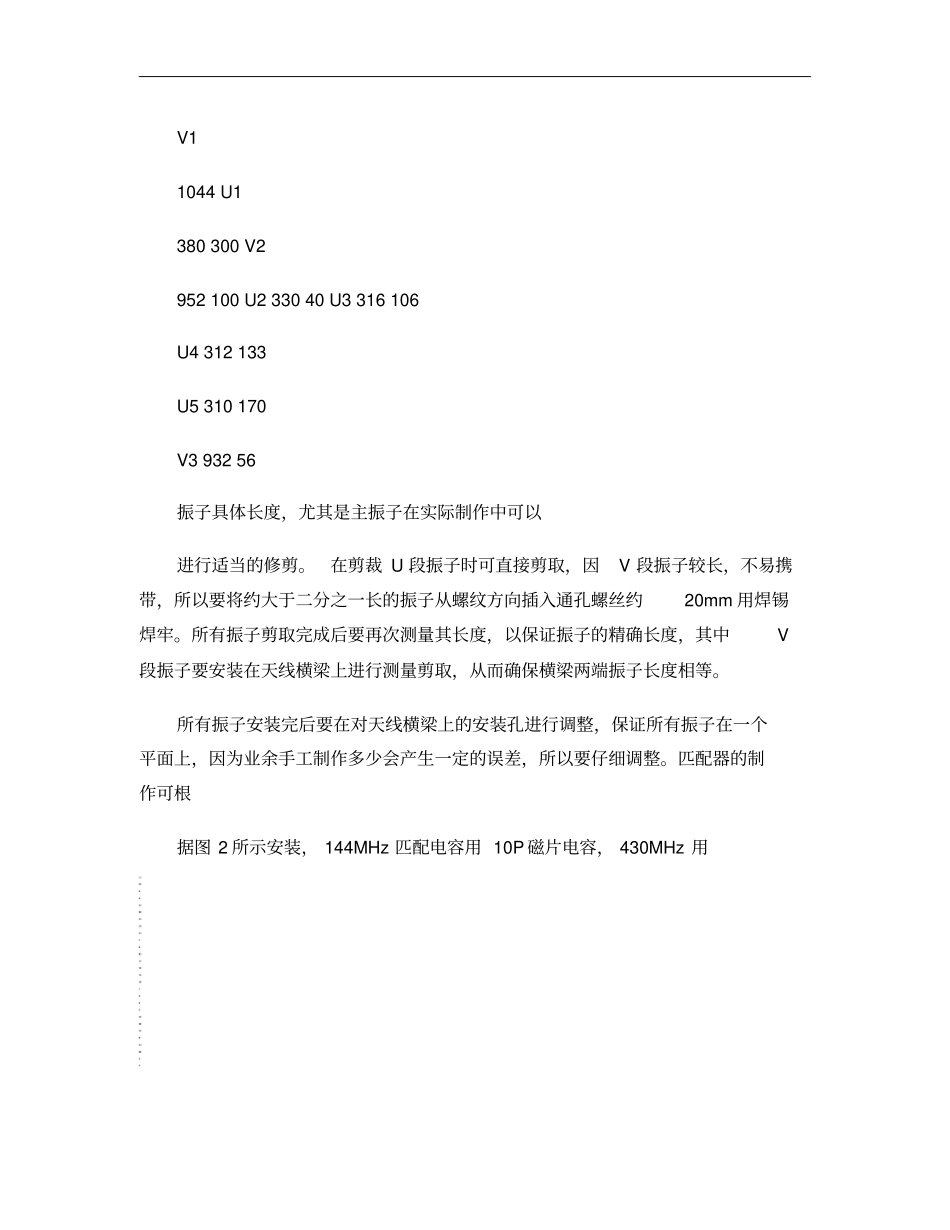

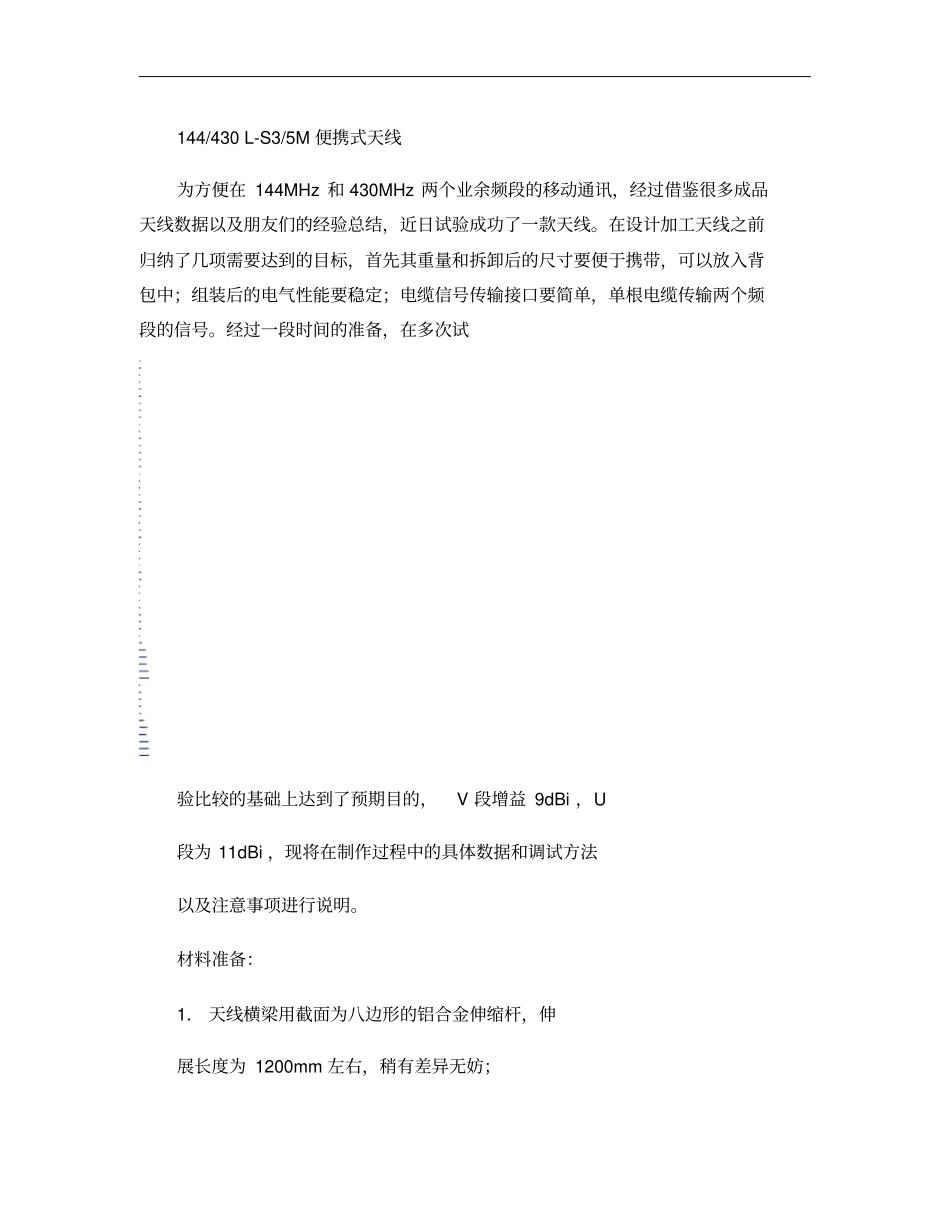

144/430L-S3/5M便携式天线为方便在144MHz和430MHz两个业余频段的移动通讯，经过借鉴很多成品天线数据以及朋友们的经验总结，近日试验成功了一款天线。在设计加工天线之前归纳了几项需要达到的目标，首先其重量和拆卸后的尺寸要便于携带，可以放入背包中；组装后的电气性能要稳定；电缆信号传输接口要简单，单根电缆传输两个频段的信号。经过一段时间的准备，在多次试验比较的基础上达到了预期目的，V段增益9dBi，U段为11dBi，现将在制作过程中的具体数据和调试方法以及注意事项进行说明。材料准备：1．天线横梁用截面为八边形的铝合金伸缩杆，伸展长度为1200mm左右，稍有差异无妨；2．M6通孔螺丝及蝶形螺母，通孔螺丝上要有定位顶丝（M4），材质要求具有一定的抗腐蚀性，因为是非标产品需要定制，参看图1；图1（通孔螺丝材质为铜，表面镀镊，定位顶丝材质为304）3．直径3mm的冷拔钢丝，材质用普通的65Mn就行，铜材质的不建议使用，容易变形；4．匹配器盒的尺寸要求不是很严格，长度在64mm左右，宽度与天线横梁直径尺寸相近，建议用64mm?23mm?23mm铝合金的盒子；5．还有一些小东西，如匹配器振子插口、M3螺丝及蝶形螺母、MSA接口等。制作过程：根据下面的振子间距及振子长度表在天线横梁上转直径6mm的通孔，匹配器的安装定位孔为3mm，之后用小锉刀进行修整，以使振子安装后在同一个平面上。振子间距及振子长度表：长度（mm）间距（mm）备注V11044U1380300V2952100U233040U3316106U4312133U5310170V393256振子具体长度，尤其是主振子在实际制作中可以进行适当的修剪。在剪裁U段振子时可直接剪取，因V段振子较长，不易携带，所以要将约大于二分之一长的振子从螺纹方向插入通孔螺丝约20mm用焊锡焊牢。所有振子剪取完成后要再次测量其长度，以保证振子的精确长度，其中V段振子要安装在天线横梁上进行测量剪取，从而确保横梁两端振子长度相等。所有振子安装完后要在对天线横梁上的安装孔进行调整，保证所有振子在一个平面上，因为业余手工制作多少会产生一定的误差，所以要仔细调整。匹配器的制作可根据图2所示安装，144MHz匹配电容用10P磁片电容，430MHz用5P的。考虑到U段频率较高，以及距离馈线接口较远，最好用一小段同轴电缆，电缆两端要良好接地。爱好者在实际制作过程中由于某些因素的影响，可能匹配电容安装位置的差异等原因，分布电容会有所不同，这时使用固定电容可能会影响后期调整，如果使用可调电容就容易些，实际具体方法是只要U段匹配电容用可调的就行。图2将匹配器也装到天线横梁上（参见图3、图4），插好伽马匹配棒（我习惯称为伽马匹配振子），伽马匹配振子到各频段主振子的距离是16mm（指两振子的中心距离），各伽马匹配振子的长度144MHz为从天线横梁中心算起110mm，430MHz为52mm。匹配振子上的夹件的安装位置要在后期调整时确定，即使工业生产线上生产出的天线也不能保证所有细节都完全一样，都要在实际使用时最后调整确定，当然，在经过使用多次拆装后证明，如果确定好安装位置并留下记号，以后每次使用只要根据记号所指位置安装就可达到使用要求，驻波都可控制在1.5以下。图3（V段）图4（U段）调整方法：当所有部件都安装结束后就要对天线进行综合调试，首先观察各振子的安装是否稳固，如果你使用固定匹配电容，而且电容误差较小的话只要将匹配振子上的夹件作简单调整就行。具体位置参看以上图片，先大致安装好，查看驻波应该在3～4以内，如果相差较大，可以判断有以下几种可能：1.电容容量误差较大；2.匹配电容断路；3.主振子长度有误。调整匹配夹件的安装位置时要缓慢移动，如果其它部件无误的话只要几分钟就可以调整好。在调整完成后注意留好记号，以备实际使用时可以方便快速安装。如果你所准备的材料与上文有一定出入，那么可能在组装后会有一些不同，当然，这也不用过于担心，只要在匹配器中使用可调电容扩大调整量就可以解决。具体操作时V段仍然使用10P的固定的磁片电容，U段用3～10P可调电容（匹配器外壳有留有调整孔）。在组装完成后，观察仪表的V段驻波值来调整U段匹配电容（这里并非笔误），观察驻波值变小后再适当调整V段夹件，通常情况下驻波值在1.1左...
