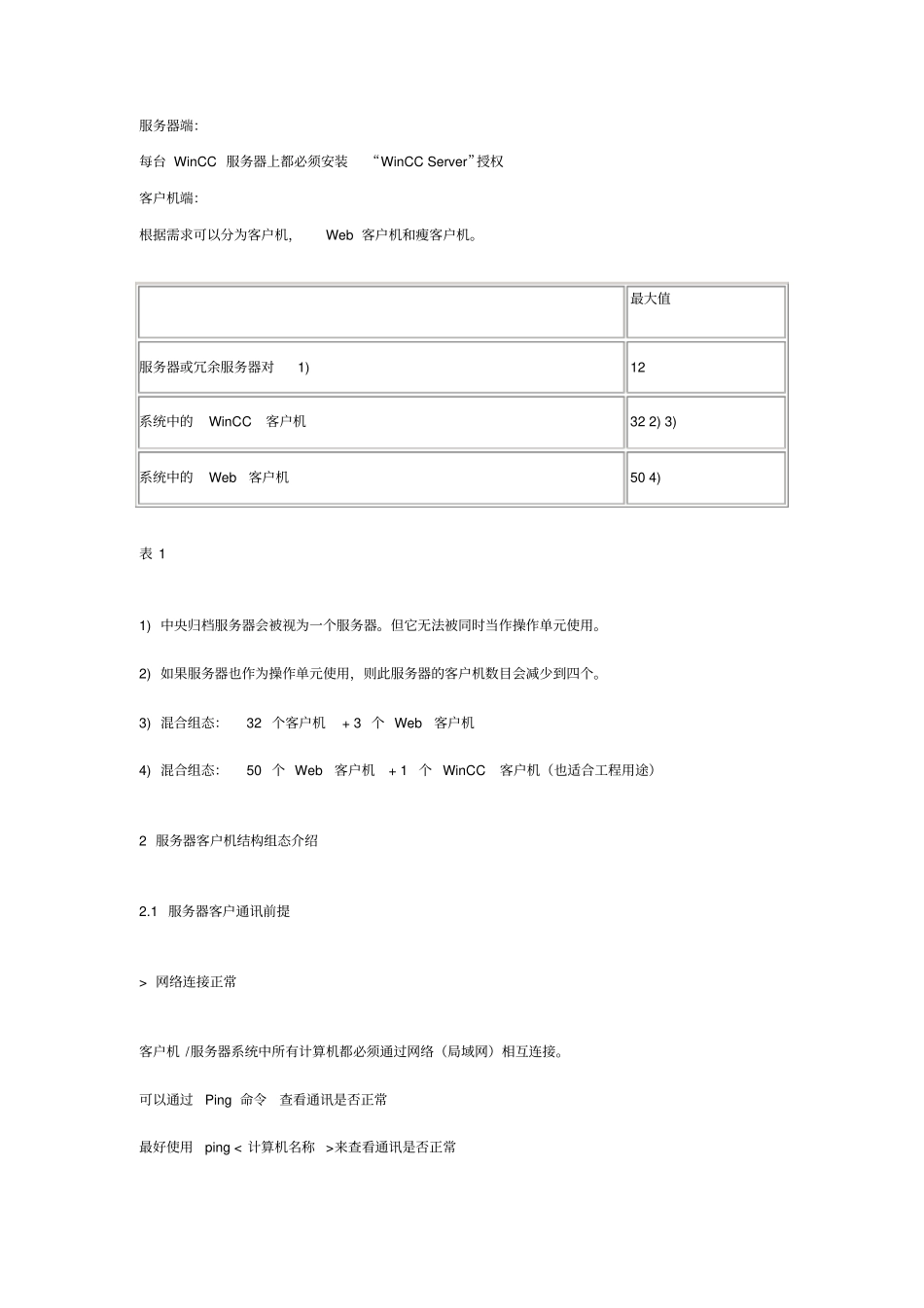

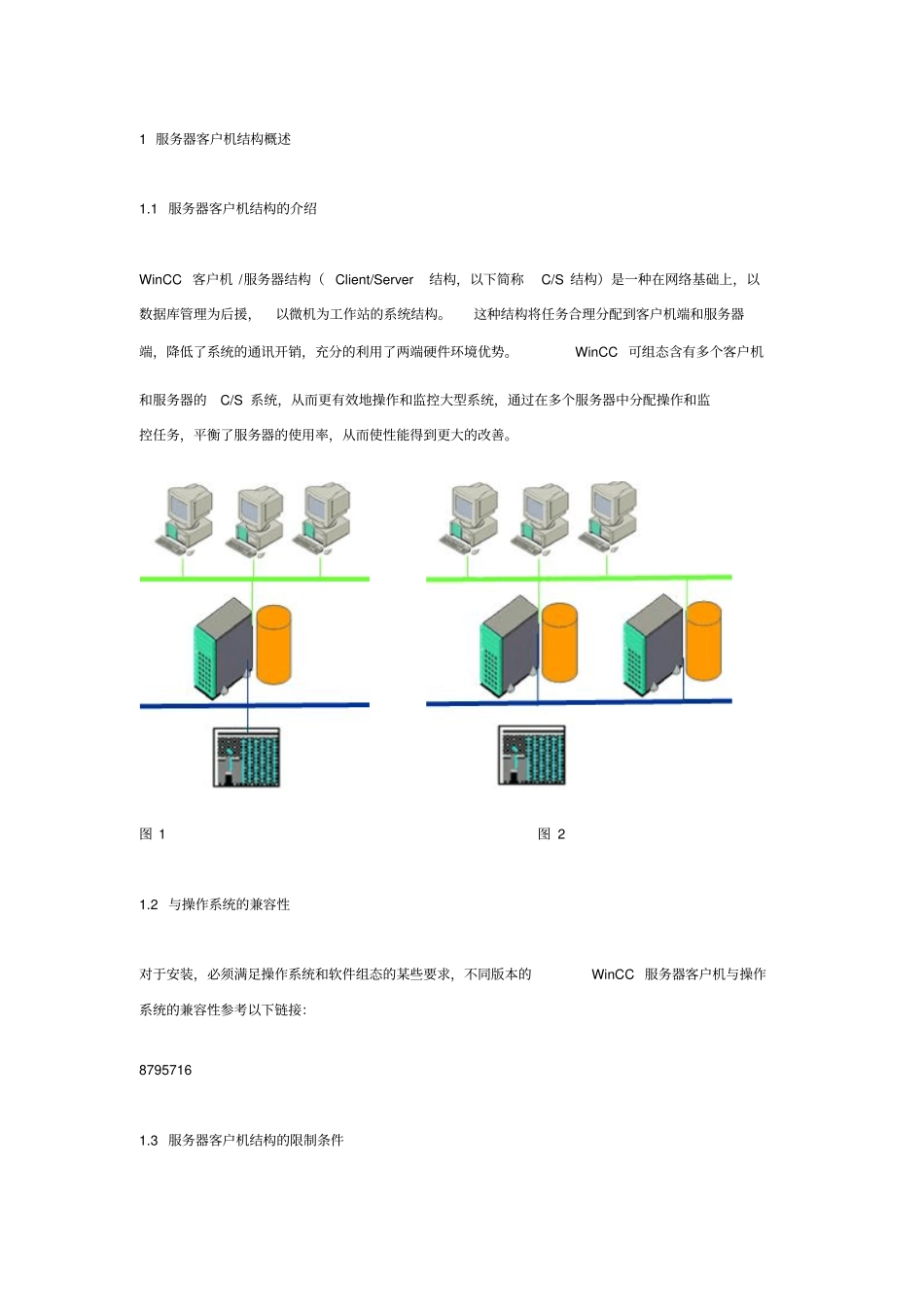

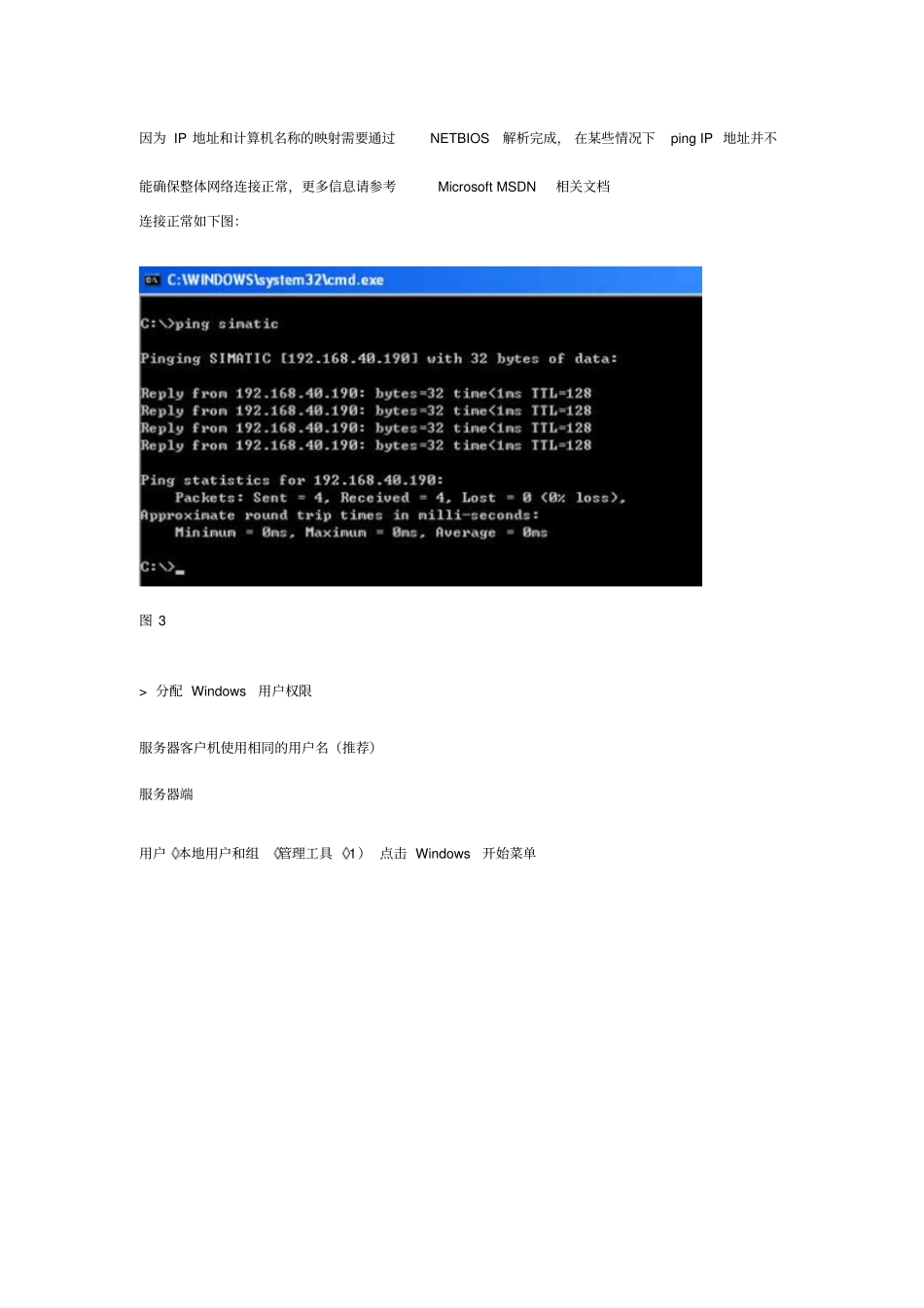

1服务器客户机结构概述1.1服务器客户机结构的介绍WinCC客户机/服务器结构（Client/Server结构，以下简称C/S结构）是一种在网络基础上，以数据库管理为后援，以微机为工作站的系统结构。这种结构将任务合理分配到客户机端和服务器端，降低了系统的通讯开销，充分的利用了两端硬件环境优势。WinCC可组态含有多个客户机和服务器的C/S系统，从而更有效地操作和监控大型系统，通过在多个服务器中分配操作和监控任务，平衡了服务器的使用率，从而使性能得到更大的改善。图1图21.2与操作系统的兼容性对于安装，必须满足操作系统和软件组态的某些要求，不同版本的WinCC服务器客户机与操作系统的兼容性参考以下链接：87957161.3服务器客户机结构的限制条件服务器端：每台WinCC服务器上都必须安装“WinCCServer”授权客户机端：根据需求可以分为客户机，Web客户机和瘦客户机。最大值服务器或冗余服务器对1)12系统中的WinCC客户机322)3)系统中的Web客户机504)表11)中央归档服务器会被视为一个服务器。但它无法被同时当作操作单元使用。2)如果服务器也作为操作单元使用，则此服务器的客户机数目会减少到四个。3)混合组态：32个客户机+3个Web客户机4)混合组态：50个Web客户机+1个WinCC客户机（也适合工程用途）2服务器客户机结构组态介绍2.1服务器客户通讯前提>网络连接正常客户机/服务器系统中所有计算机都必须通过网络（局域网）相互连接。可以通过Ping命令查看通讯是否正常最好使用ping<计算机名称>来查看通讯是否正常因为IP地址和计算机名称的映射需要通过NETBIOS解析完成，在某些情况下pingIP地址并不能确保整体网络连接正常，更多信息请参考MicrosoftMSDN相关文档连接正常如下图：图3>分配Windows用户权限服务器客户机使用相同的用户名（推荐）服务器端用户本地用户和组管理工具1）点击Windows开始菜单图42）创建一个新用户或者使用默认Administrator,为用户分配Administrators，SIMATICHMI和SQLServer2005MSSQLUSER$<计算机名称>$WinCC三个用户组。并且为该用户设置密码图5客户机端：创建或者使用与服务器端相同的用户名和密码，检查这个用户是否属于Administrators，SIMATICHMI和SQLServer2005MSSQLUSER$<计算机名称>$WinCC三个用户组服务器客户机使用不同的用户名服务器端本地用户和组管理工具1）点击Windows开始菜单2）创建一个新用户或者使用默认Administrator,为用户分配Administrators，SIMATICHMI和SQLServer2005MSSQLUSER$<计算机名称>$WinCC三个用户组。并且为该用户设置密码3）添加客户机登陆用户的用户名到服务器用户列表中并为其设置与客户机登陆用户相同的密码，依照步骤二为这个用户添加三个用户组。（注意：添加的是客户机登陆用户用户名而不是计算机名称）图6客户机端检查客户机的登陆用户是否属于Administrators，SIMATICHMI和SQLServer2005MSSQLUSER$<计算机名称>$WinCC三个用户组注意：>Windows登陆用户必须有密码，否则会造成用户权限的限制>禁用来宾（Guest）用户的访问2.2客户机类型介绍WinCC的客户机对服务器的访问方式可以分为多用户系统和分布式系统多用户与分布式系统的特性：多用户分布式应用领域应用于小型系统或较小型系统。在不同的操作控制台上应用于较大型或大型系统，系统扩充容易。同一任务要由多个操作员站和监视站（客户机）完成的大型系统上。要将不同操作员和监视任务分布到多个操显示与同一过程相关的不同信息。从多个位置来操作过程，例如，沿生产线的不同位置。通过用户授权来定义某些操作控制台上的操作员可利用的功能。作员站时，如用于显示一个系统的全部消息的中央客户机。性能在一台服务器上可运行多达32台客户机，每台客户机只能连接1台服务器每台服务器最多可以连接32台客户机每台客户机最多可以连接12台服务器或12对冗余的服务器特点客户端没有项目，系统组态简单，易于对服务器项目远程维护客户端有项目，负载平衡，使用灵活，扩展能力强表22.3多用户系统特点：多个操作站通过过程驱动器连接访问服务器上的项目。在多用户情况下，客户端没有必要组态项目，服务器负责实现所有公共功能组态步骤1）在服务器上创建类型为“多用户项目”的...
