4电磁继电器与自动控制学习目标1、认识电磁继电器的主要结构
2、理解电磁继电器的工作原理
3、能用电磁继电器设计简单、实用的控制电路
学习重点：电磁继电器的工作原理
学习难点：能根据要求用电磁继电器设计简单的控制电路
导学方法：讲授法实验法导学过程：课前导学1、电磁继电器就是利用来控制工作电路的一种
它可以利用、来控制、
2、电磁继电器是由、、和、等部件组成的
课堂导学1、电磁继电器阅读书中相关知识与图片，回答下列问题
（1）结构：由、、、组成
（2）工作电路：由和两部分组成
（3）实质：电磁继电器就是利用来控制工作电路的一种开关
（4）工作原理：电磁铁通电时，具有，吸引，使和接触，工作电路闭合；电磁铁断电时，失去，弹簧把拉起来，切断工作电路；这样就可以实现利用低电压、弱电流电路的通断，来间接控制、电路的目的
（5）作用：实现远距离操纵和自动控制
[来源:Zxxk
Com]2、分析下图中电磁继电器的工作原理：当闭合低压控制电路开关时，电磁铁A就有，衔铁B在的作用下向运动，使动触点D跟下面的静触点接触，使连通，电动机工作
当低压控制电路开关时，电磁铁A就，衔铁B在的作用下向运动，使动触点D跟下面的静触点，使断开，电动机停止工作
这样，电磁继电器就完成了用、来控制、的任务

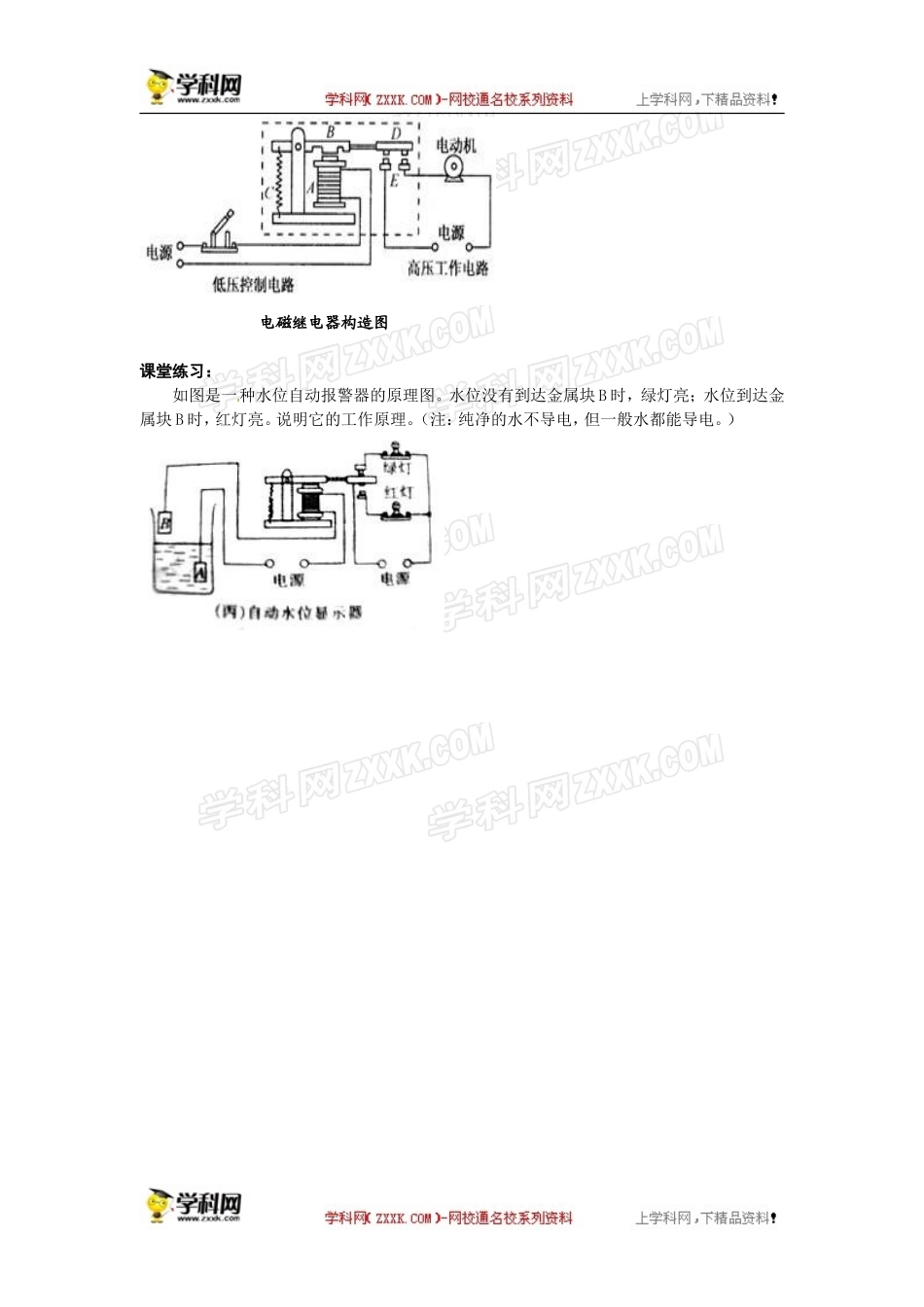

[来源:学科网ZXXK][来源:学科网]电磁继电器构造图课堂练习：如图是一种水位自动报警器的原理图
水位没有到达金属块B时，绿灯亮；水位到达金属块B时，红灯亮
说明它的工作原理
（注：纯净的水不导电，但一般水都能导电
）[来源:学
网][来源:Zxxk
