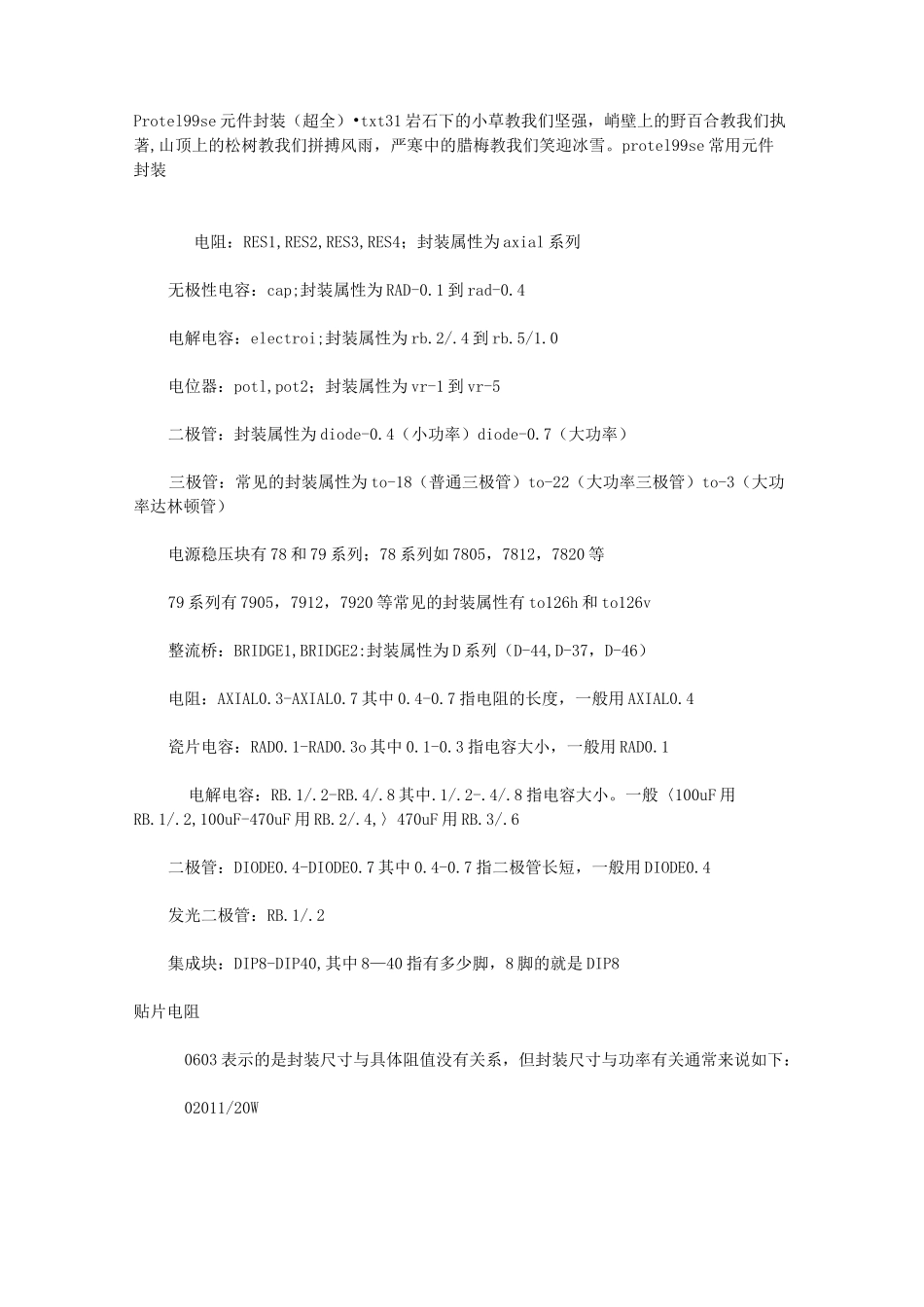

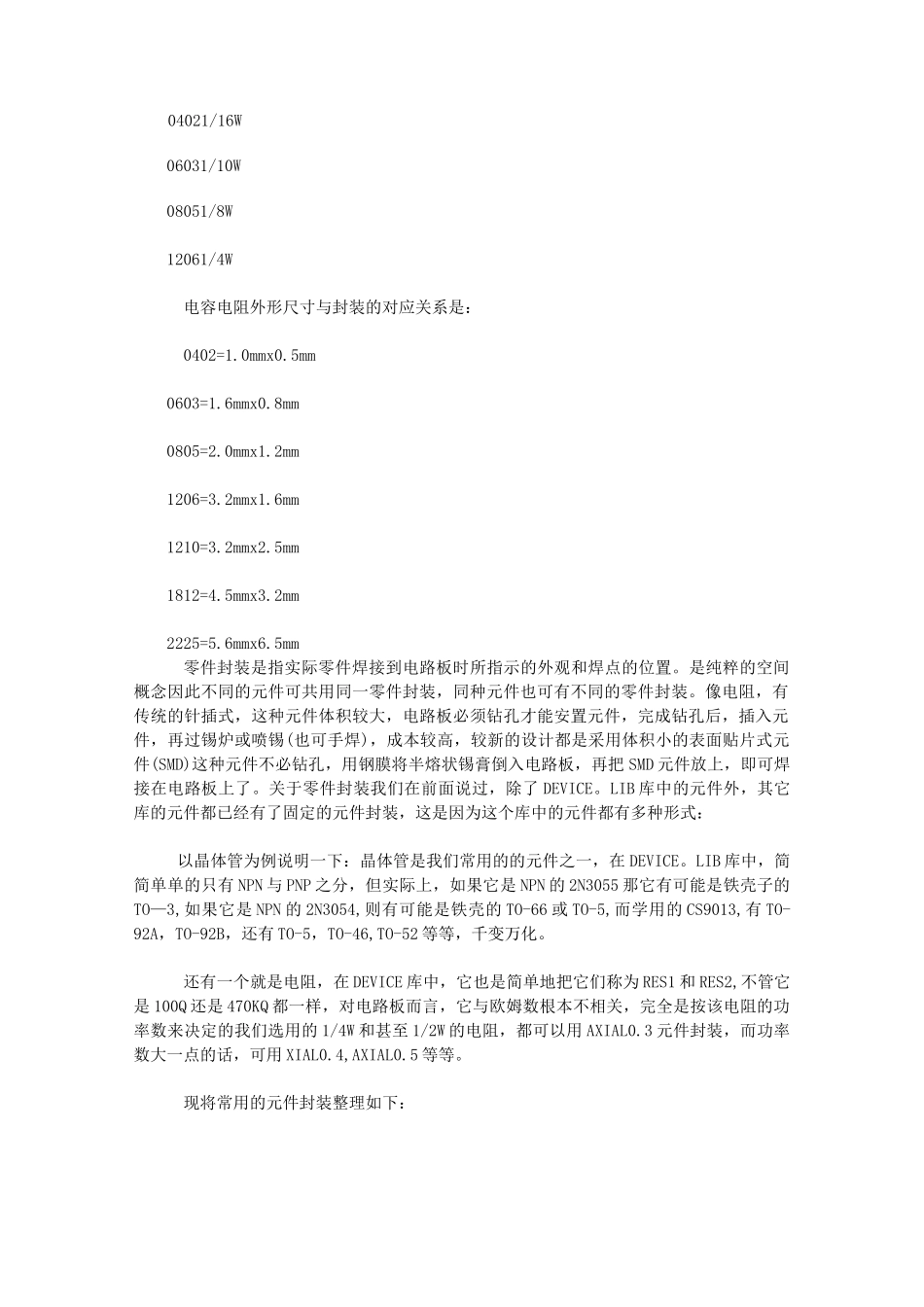

Protel99se元件封装（超全）•txt31岩石下的小草教我们坚强，峭壁上的野百合教我们执著,山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。protel99se常用元件封装电阻：RES1,RES2,RES3,RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：potl,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4（小功率）diode-0.7（大功率）三极管：常见的封装属性为to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2:封装属性为D系列（D-44,D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3o其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。一般〈100uF用RB.1/.2,100uF-470uF用RB.2/.4,〉470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中8—40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡(也可手焊)，成本较高，较新的设计都是采用体积小的表面贴片式元件(SMD)这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。关于零件封装我们在前面说过，除了DEVICE。LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A，TO-92B，还有TO-5，TO-46,TO-52等等，千变万化。还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2,不管它是100Q还是470KQ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用XIAL0.4,AXIAL0.5等等。现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0;/无极性电容RAD0.1-RAD0.4/有极性电容RB.2/.4-RB.5/1.0/电阻类及无极性双端元件AXIAL0.3-AXIAL1.0二极管DI0DE0.4及DI0DE0.7/石英晶体振荡器XTAL1/晶体管、FET、UJTTO-xxx（TO-3,TO-5）/可变电阻（POTI、P0T2）VR1-VR5.当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管，如果是扁平的，就用TO-220,如果是金属壳的，就用TO-66,小功率的晶体管，就用TO-5,TO-46,TO-92A等都可以，反正它的管脚也长，弯一下也可以。对于常用的集成IC电路，有DIPxx,就是双...
