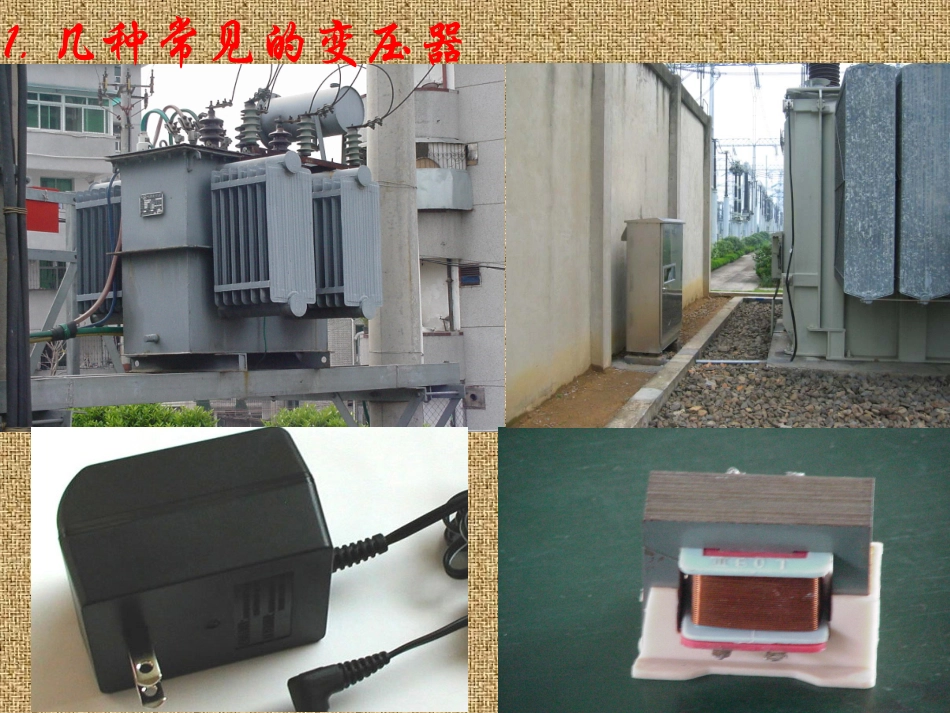

变压器复习:•描述交流电的物理量•有效值的定义•电感的作用•电容的作用•自感的定义•互感的定义1.几种常见的变压器3)铁芯1)原线圈:跟电源相连(也叫初级线圈)2)副线圈:跟负载相连(也叫次级线圈)原线圈副线圈铁芯2.变压器的结构和符号U1U2电路符号3.变压器的工作原理把交变电压加在原线圈上,原线圈中的交变电流在铁芯中产生交变的磁通量,这个交变的磁通量不但穿过原线圈,也穿过副线圈,所以也在副线圈中激发感应电动势。如果副线圈两端连着负载,副线圈中就会产生感应电流。实验结论:原副线圈两端电压之比等于这两个线圈的匝数比。次数12345U1U2V1V2研究原副线圈两端电压关系的实验又因由能量守恒有所以P2=U2I2P1=U1I1P2P1=U1U2I1I2n2n1==U1U2即:原.副线圈中的电流之比跟它们的线圈匝数成反比。5.几种常用的变压器1)自耦变压器2)调压变压器3)互感器课外作业请设计一个能用照明电给复读机供电的电源的电路。提示:(1)复读机用6V直流电源,(2)可以用课本上所讲的二极管的单向导电性。退出
