第五章电流与电路VIP免费

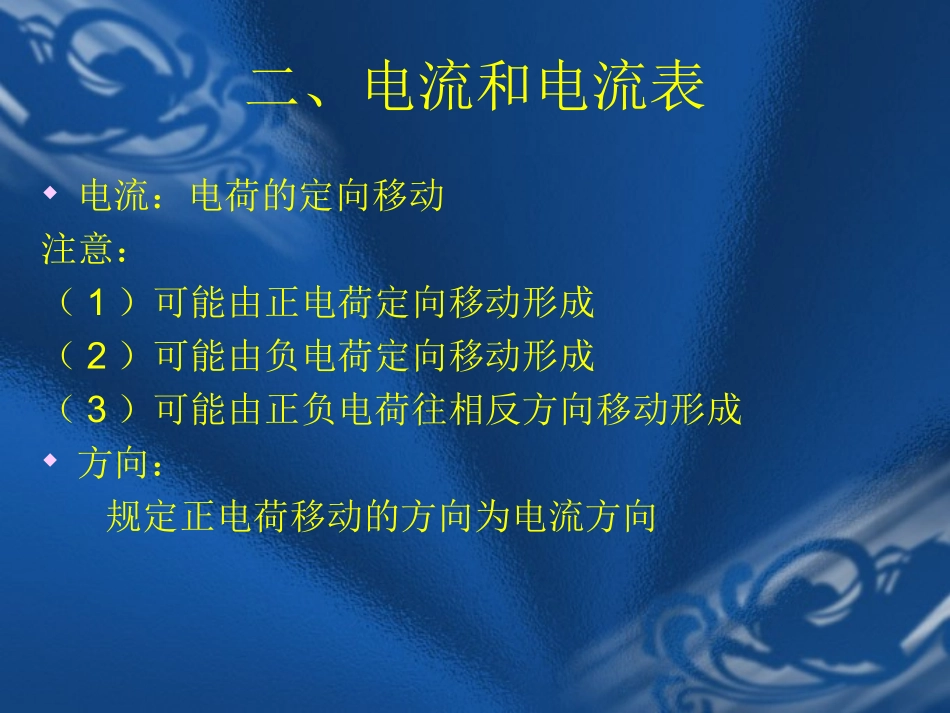

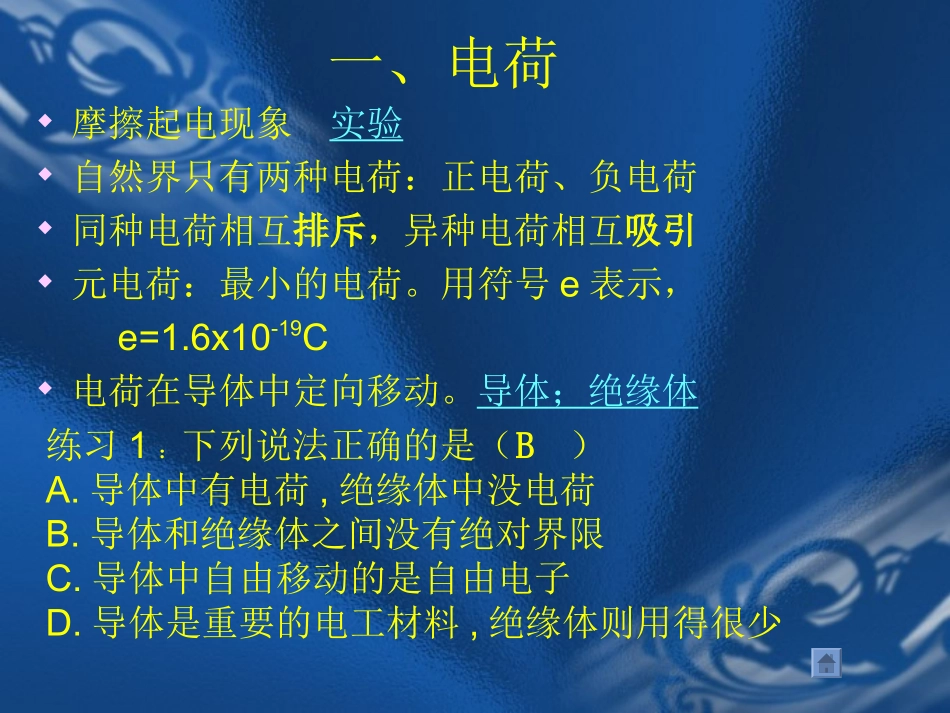

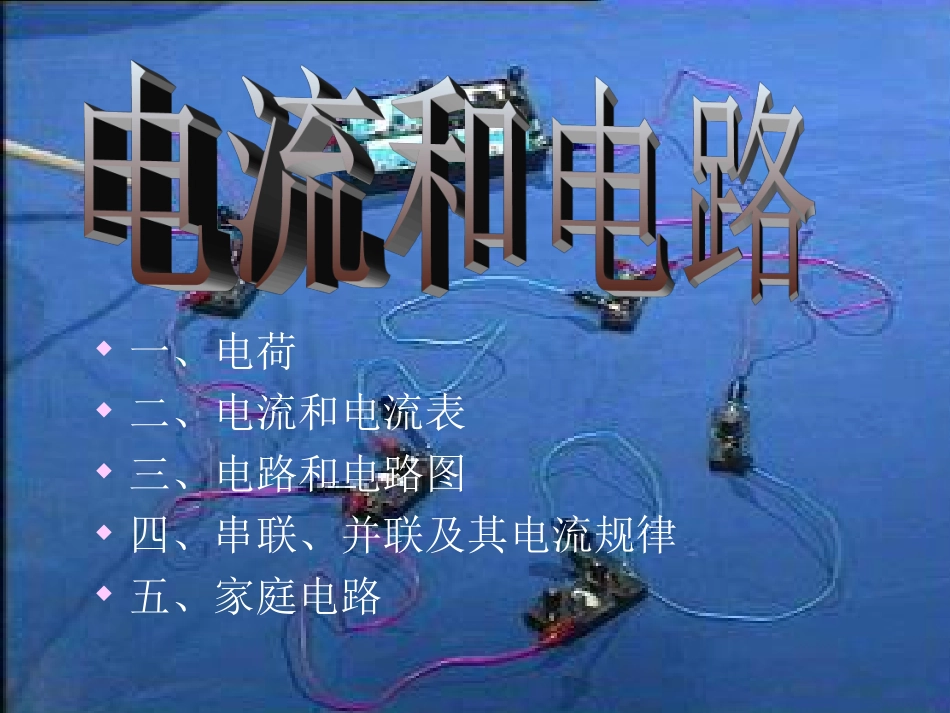

一、电荷二、电流和电流表三、电路和电路图四、串联、并联及其电流规律五、家庭电路摩擦起电现象实验自然界只有两种电荷：正电荷、负电荷同种电荷相互排斥，异种电荷相互吸引元电荷：最小的电荷。用符号e表示，e=1.6x10-19C电荷在导体中定向移动。导体；绝缘体一、电荷练习1：下列说法正确的是（）A.导体中有电荷,绝缘体中没电荷B.导体和绝缘体之间没有绝对界限C.导体中自由移动的是自由电子D.导体是重要的电工材料,绝缘体则用得很少B二、电流和电流表电流：电荷的定向移动注意：（1）可能由正电荷定向移动形成（2）可能由负电荷定向移动形成（3）可能由正负电荷往相反方向移动形成方向：规定正电荷移动的方向为电流方向表示电流强弱的物理量——电流。用字母I表示（1）单位：安培（A）、毫安（mA）、微安（цA）（2）换算：1A=1000mA，1mA=1000цA怎样接电流表(1)符号,两个量程(0～0.6A，0～3A)(2)使用规则：a.电流表必须和被测用电器串联b.电流从“＋”接线柱进，“－”接线柱出c.接“0.6”接线柱时，最大能测量电流为0.6A接“3”接线柱时，最大能测量电流为3AA怎样读数（1）明确电流表可测的最大电流（0.6A或3A)（2）确定一小格代表多大电流(0.02A或0.1A)（3）接通电路后，看表针向右偏过多少格，便可知电流是多少练习2：下图中电流表的读数为_____A0.5电路的构成：电源、用电器、开关、导线电路图：用符号代表实物画出来的电路电路的三种状态三、电路和电路图四、串联、并联及其电流规律串联电路：把电路元件逐个顺序连接起来的电路。1、电路特点：（1）一条回路，无干路、支路之分（2）各用电器相互影响（3）开关控制所有用电器2、电流特点：电路中电流处处相等：I1=I2=I3=···=InII11II22II33并联电路：把电路元件并列连接起来的电路。1、电路特点：（1）两条或以上的路径，有干、支路（2）各支路用电器互不影响（3）干路开关控制整个电路，支路开关控制支路用电器2、电流特点：干路中的电流等于各支路中的电流之和如右图：I=I1+I2IIII22II11练习3、下列电路图中，串联的有(),并联的有()b、ca、d五、家庭电路组成：低压供电线、电能表、总开关、保险盒、开关、用电器、插座等。火线和零线：低压电源处与大地相连的叫零线，另一条叫做火线测电笔：1、作用：辨别火线和零线2、构造：笔尖金属体、电阻、氖管、弹簧和笔尾金属3、使用方法：手不能碰笔尖、手要接触笔尾金属火线零线1、单线触电2、双线触电两类触电触电急救这种方法行吗？三线插头和漏电保护器1、切断电源2、尽力抢救返回返回
