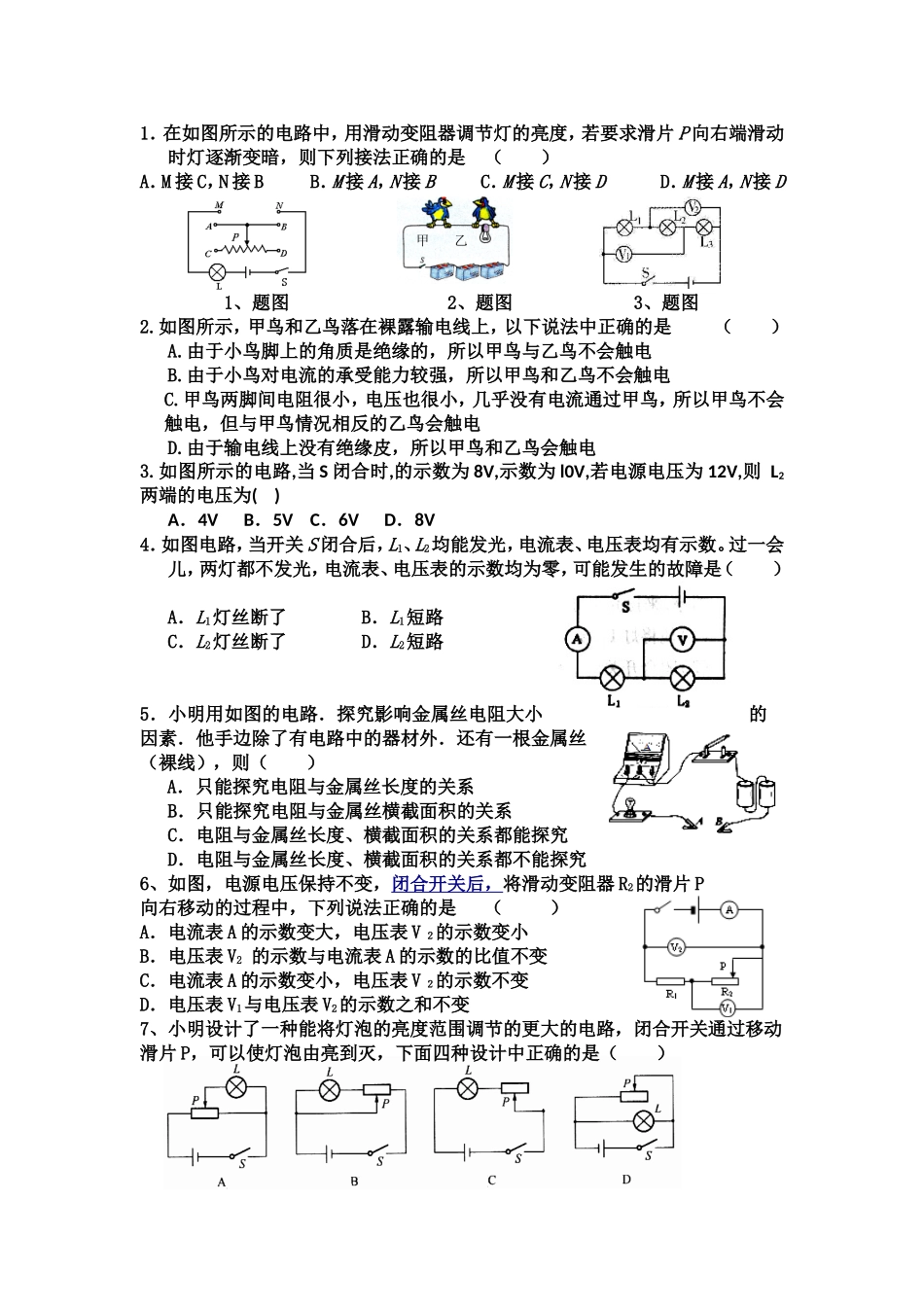

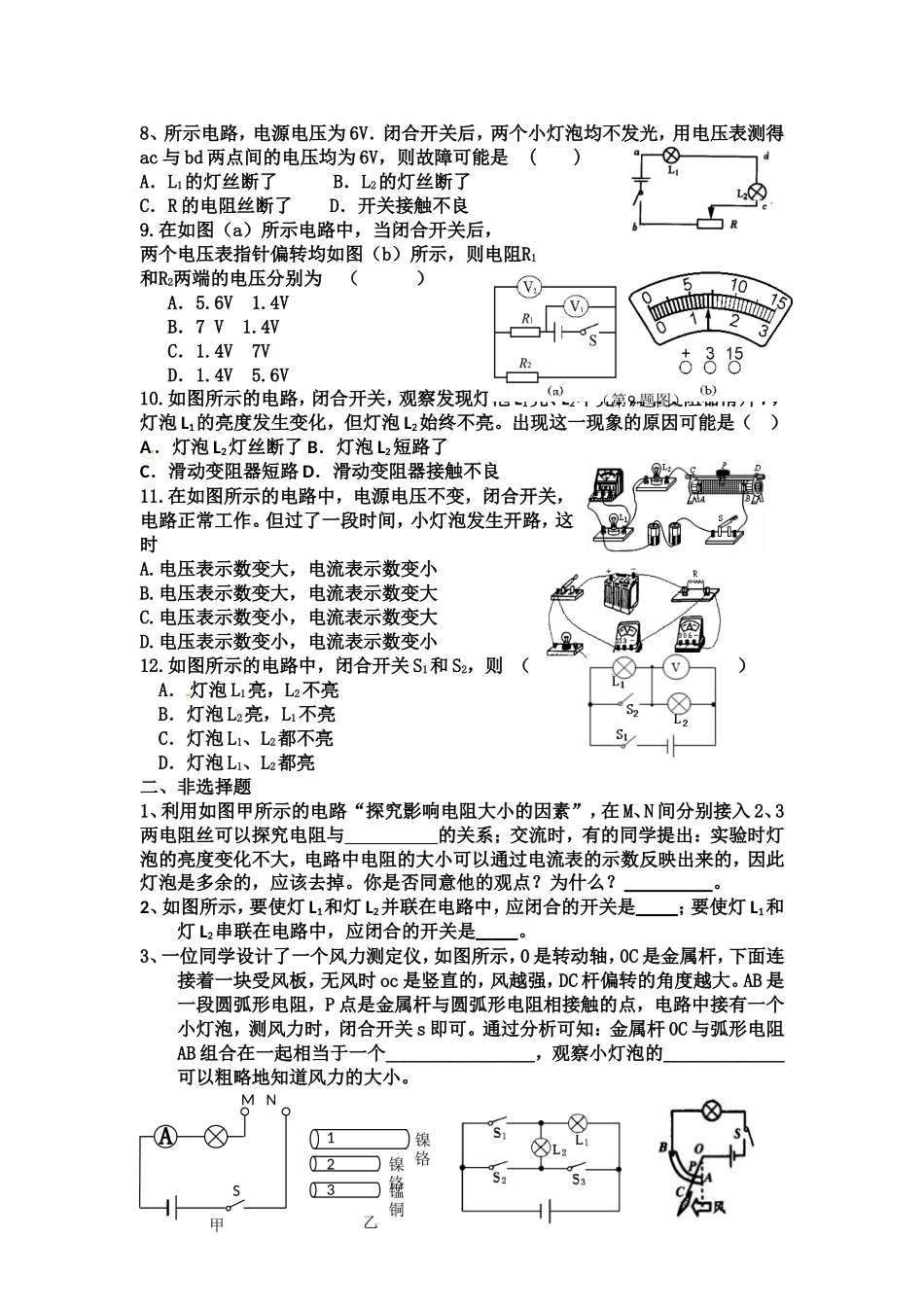

1．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D1、题图2、题图3、题图2.如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是（）A.由于小鸟脚上的角质是绝缘的，所以甲鸟与乙鸟不会触电B.由于小鸟对电流的承受能力较强，所以甲鸟和乙鸟不会触电C.甲鸟两脚间电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电D.由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电3.如图所示的电路,当S闭合时,的示数为8V,示数为l0V,若电源电压为12V,则L2两端的电压为()A．4VB．5VC．6VD．8V4．如图电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，两灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路5．小明用如图的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝（裸线），则（）A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究6、如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A的示数变大，电压表V２的示数变小B．电压表V2的示数与电流表A的示数的比值不变C．电流表A的示数变小，电压表V２的示数不变D．电压表V1与电压表V2的示数之和不变7、小明设计了一种能将灯泡的亮度范围调节的更大的电路，闭合开关通过移动滑片P，可以使灯泡由亮到灭，下面四种设计中正确的是（）甲乙8、所示电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，则故障可能是()A．L1的灯丝断了B．L2的灯丝断了C．R的电阻丝断了D．开关接触不良9.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．5.6V1.4VB．7V1.4VC．1.4V7VD．1.4V5.6V10.如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（）A．灯泡L2灯丝断了B．灯泡L2短路了C．滑动变阻器短路D．滑动变阻器接触不良11.在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生开路，这时A.电压表示数变大，电流表示数变小B.电压表示数变大，电流表示数变大C.电压表示数变小，电流表示数变大D.电压表示数变小，电流表示数变小12.如图所示的电路中，闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮二、非选择题1、利用如图甲所示的电路“探究影响电阻大小的因素”，在M、N间分别接入2、3两电阻丝可以探究电阻与的关系；交流时，有的同学提出：实验时灯泡的亮度变化不大，电路中电阻的大小可以通过电流表的示数反映出来的，因此灯泡是多余的，应该去掉。你是否同意他的观点？为什么？。2、如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是；要使灯L1和灯L2串联在电路中，应闭合的开关是。3、一位同学设计了一个风力测定仪，如图所示，0是转动轴，0C是金属杆，下面连接着一块受风板，无风时oc是竖直的，风越强，DC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关s即可。通过分析可知：金属杆0C与弧形电阻AB组合在一起相当于一个________________，观察小灯泡的_____________可以粗略地知道风力的大小。（第9题图）镍铬锰铜1MN甲乙S23镍铬1题2题3题4、如图所示，请在图上用笔画线表示导线把电路元件连接起来，要求：L1、L2并联，用开关控制整个电路，用滑动变阻器改变L2的电流大小，滑片P向左移动时，灯L2变亮，而电流表的示数不变（接小量程）。5、如图所示电路中存在两处错误_______________、__________________。5题6题6、...
