第六节电阻定律aaVIP免费

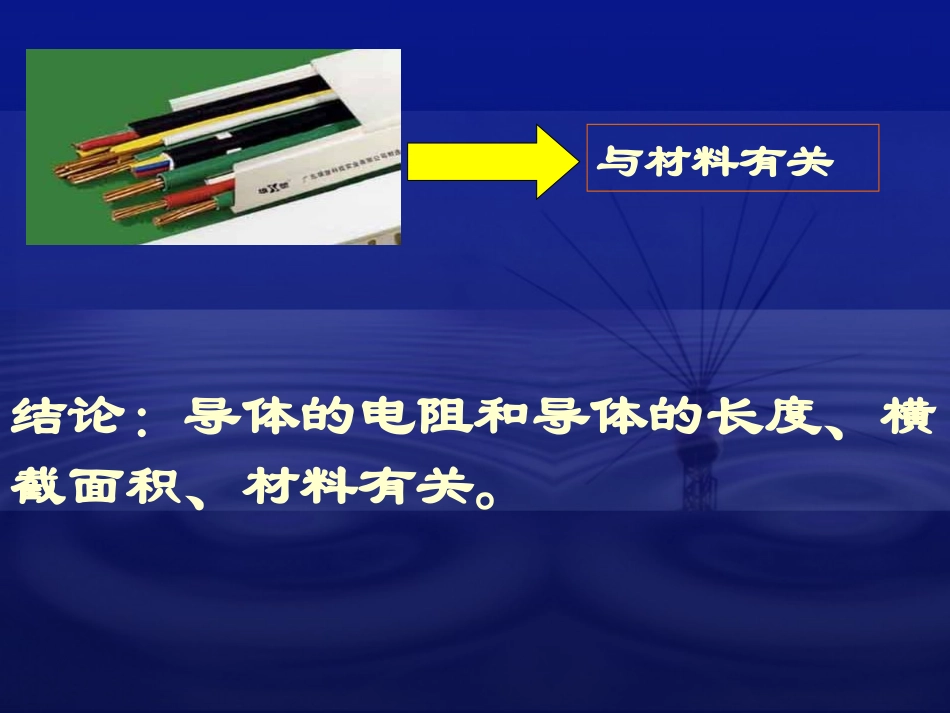

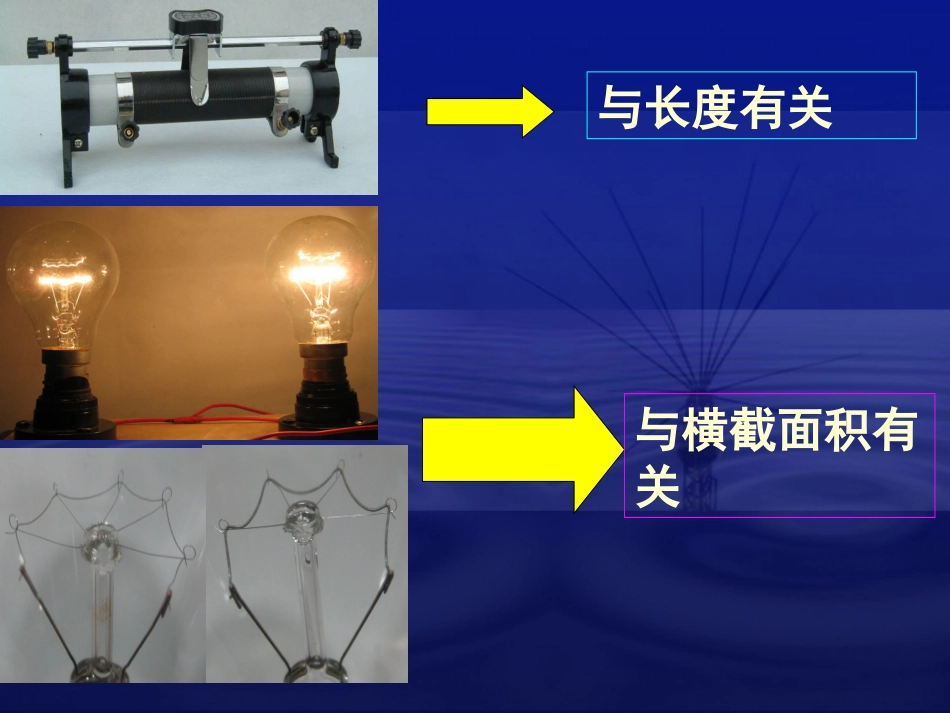

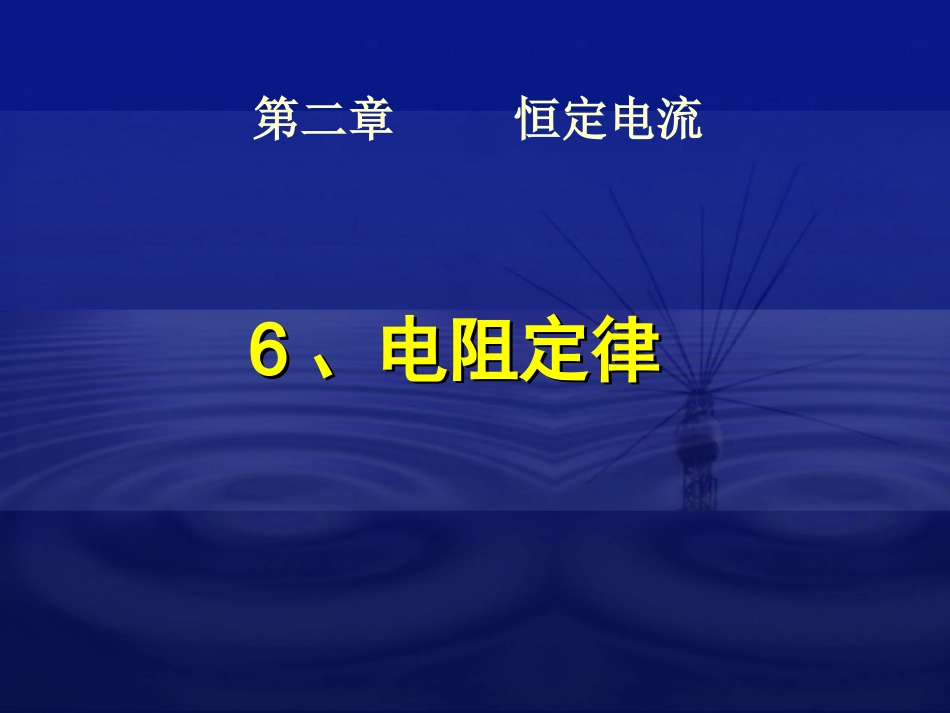

66、电阻定律、电阻定律第二章恒定电流与长度有关与横截面积有关与材料有关结论：导体的电阻和导体的长度、横截面积、材料有关。一、实验探究：1、明确目的：探究电阻与导体的材料、横截面积、长度之间的关系。2、实验方法：控制变量法。3、实验控制：（1）电阻、长度、横截面积的测量、测定方法：横截面积：绕制线圈先算直径。长度：直接测量。电阻：伏安法。伏安法测电阻的原理图：（2）器材选择：（电源，电键，电表，导线，待测电阻）材料、长度一定：AB材料、横截面积一定：CA长度、横截面积一定：AD（3）实验电路：结论：导体的电阻跟长度成正比，跟横截面积成反比，还跟材料有关。二、逻辑推理探究：1、分析导体电阻与它的长度的关系。2、分析导体电阻与它的横截面积的关系。3、实验探究导体电阻与材料的关系。三、电阻定律：1、表达式：slR2、适用条件：温度一定，粗细均匀的金属导体，或浓度均匀的电解质溶液。3、电阻率：（1）、物理意义：反映导体导电性能的物理量。（2）计算表达式：lRS几种导体材料在20OC时的电阻率/（·m)银——1.610-8铜——1.710-8铝——2.910-8钨——5.310-8铁——1.010-7锰铜合金——4.410-7镍铜合金——5.010-7镍铬合金——1.010-6（3）电阻率与温度的关系：•金属电阻率随温度升高而增大。应用：电阻温度计。•半导体的电阻率随温度的升高而减小。应用：热敏电阻，光敏电阻。•部分合金如锰铜、镍铜电阻率几乎不受温度的影响。应用：标准电阻。•超导体：某些材料当温度降低到一定温度时，电阻率为零。电阻温度计实验探究逻辑推理探究电阻定律表达式电阻率重视：1、探究思想、探究方法。2、实验的控制。两根完全相同的金属裸导线,如果把其中一根均匀拉长到原来的2倍,把另一根对折后绞和起来,然后给它们分别加上相同的电压后,则在同一时间内,通过它们的电量之比为:()A.1:4B.1:8C.1:16D.16:1例题slslR4212slslR41221:R可知由电阻定律sl和V=SL恒定例题tRUItqtqI/Rq116:1:21qq答案:C如图所示,R1和R2是材料相同.厚度相同.表面为正方形的导体.但R2比R1小很多.通过两导体的电流方向如图所示.写出R1与R2的关系式.例题问题延伸:你认为这种关系对电路元件的微型化有什么意义?例题答：不对;电阻率反映导体导电性能的优劣,电阻率大,不一定电阻大,由电阻定律,电阻还与L和S有关.问题1：有人说电阻是导体阻碍电流的性质，电阻率是由导体的性质决定的，所以电阻率越大，则电阻越大，对吗？为什么?思考与讨论问题2:有人说：根据欧姆定律I=U/R可得R=U/I，则R与U成正比，与I成反比，对吗?思考与讨论答：不对;欧姆定律是电阻的定义式,电阻定律是电阻的决定式课下作业：课本P61第3题。课外探究：通过网站、报刊、杂志等媒介了解超导现象和超导体的应用！R1R2R3R4AB如图，R1＝12KΩ，R2＝8KΩ,R3=20KΩ，R4＝600Ω，当电位器活动头调至最上端和最下端时，AB间的总电阻分别是Ω和Ω，AB间最大值为Ω。（提示：函数Z＝xy，当x+y=常数时，Z有最大值）9K7K10.6KRMsUpCD滑动变阻器M的最大值是200Ω，电阻R为200Ω，CD上的电压为8V，当S打开，滑动片P移动时，R两端电压变化范围是从V到V；当S闭合，滑动片P移动时R的电压变动范围是从V到V。48081、金属铂的电阻值对温度的高低非常“敏感”，Ｕ－Ｉ图中可能表示金属铂电阻的Ｕ－Ｉ图线的是：2、相距40km的A、B两地架两条输电线，电阻共为800Ω，如果在A、B间的某处发生短路，这时接在A处的电压表示数为10V，电流表的示数为40mA，求发生短路处距A处有多远？如图2所示。3、如图所示，P是一个表面均匀镀有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜的夺取度为d。管两端有导电金属箍M、N。现把它接入电路中，测得它两端电压为U，通过它的电流为I。则金属膜的电阻为__________，镀膜材料的电阻率ρ=__________。IUILdDU
