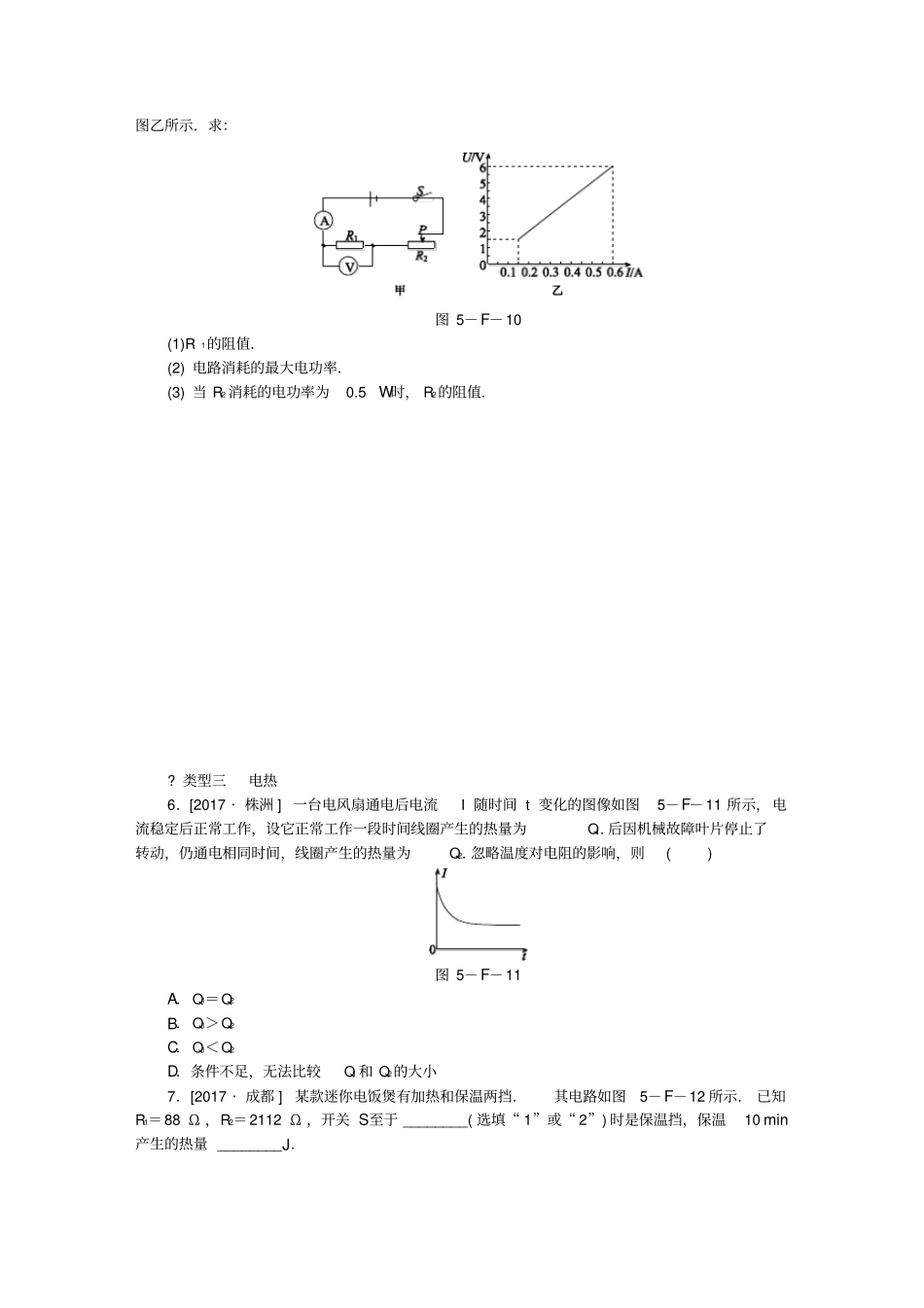

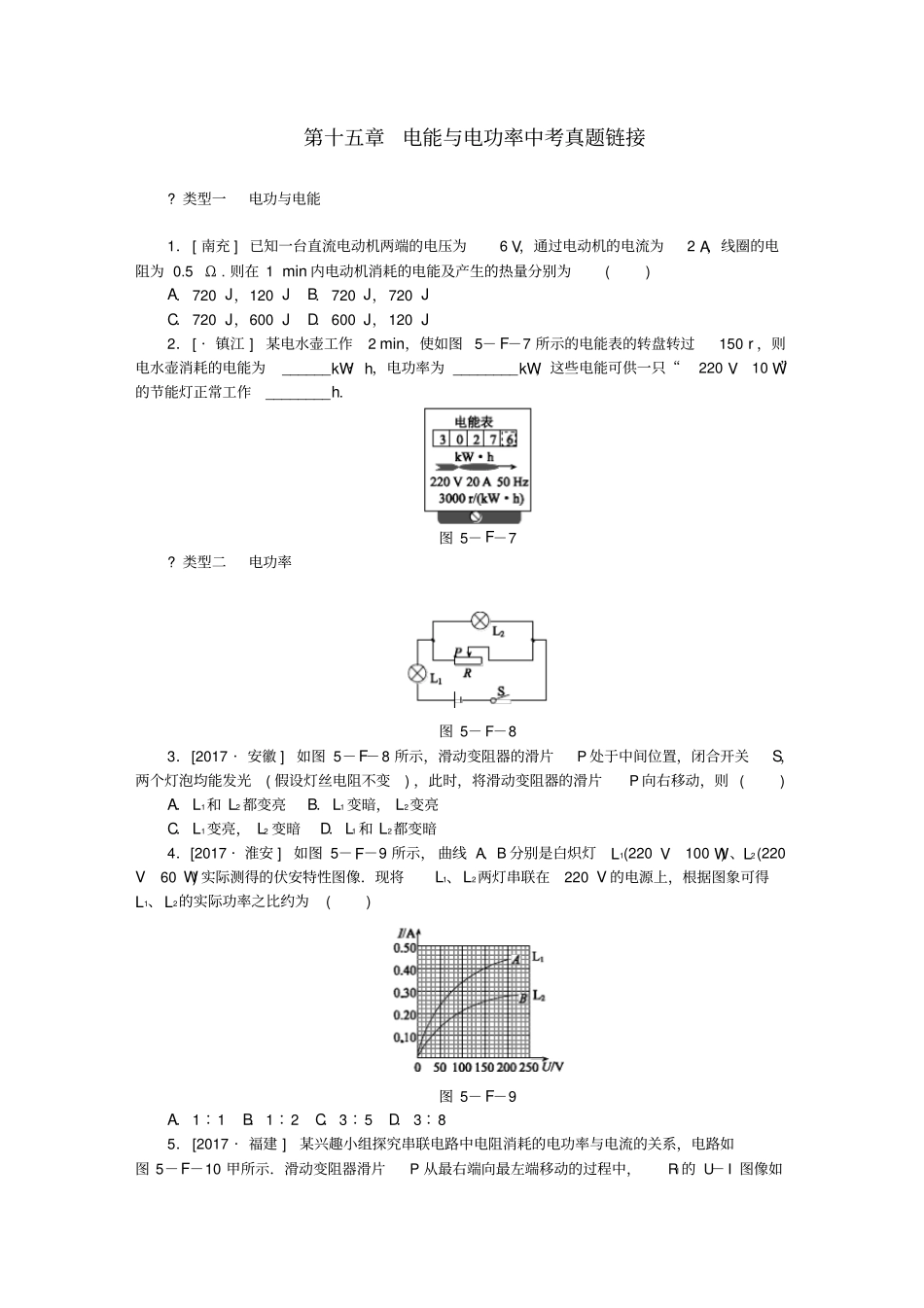

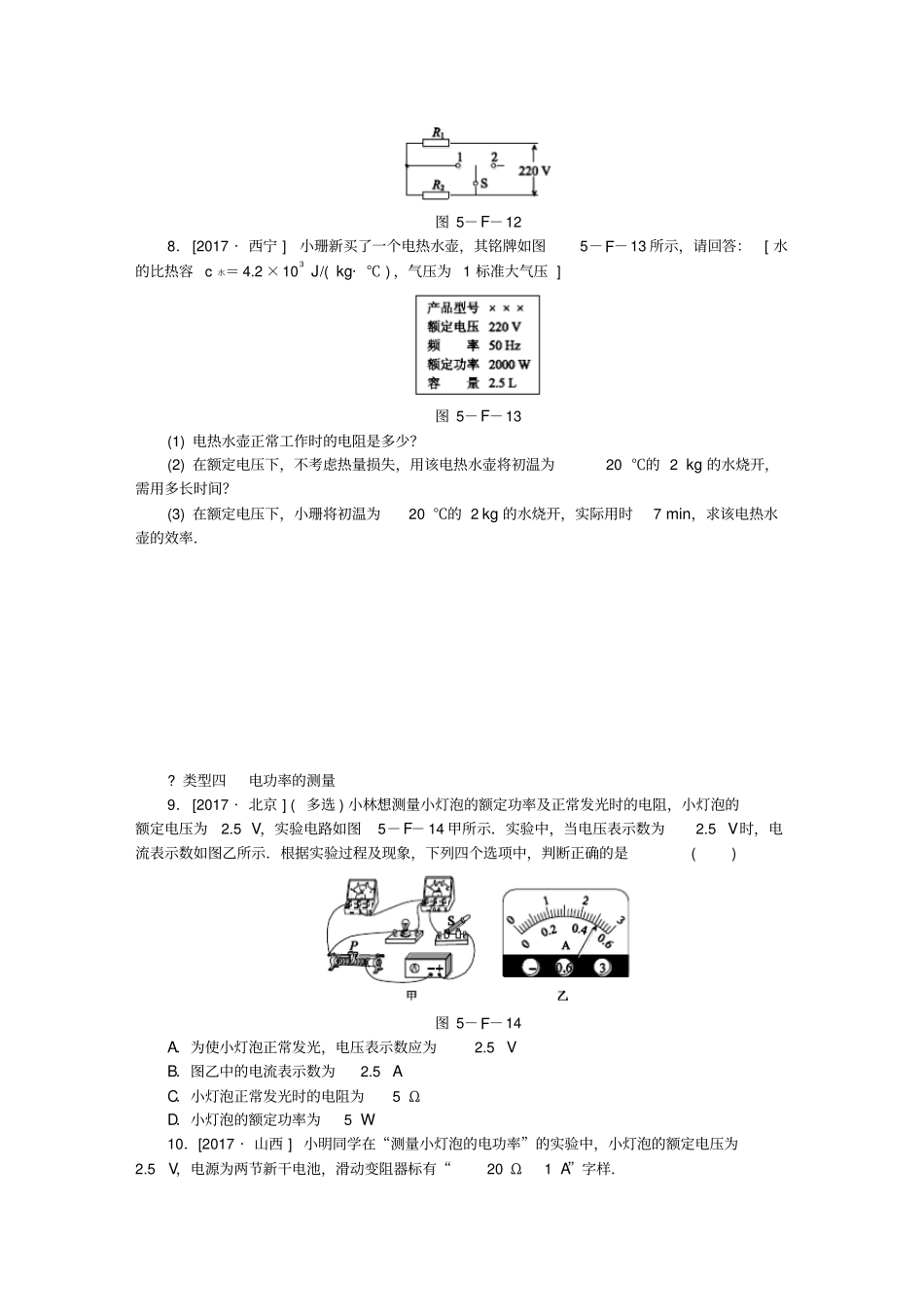

第十五章电能与电功率中考真题链接?类型一电功与电能1．[南充]已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω.则在1min内电动机消耗的电能及产生的热量分别为()A．720J，120JB．720J，720JC．720J，600JD．600J，120J2．[·镇江]某电水壶工作2min，使如图5－F－7所示的电能表的转盘转过150r，则电水壶消耗的电能为______kW·h，电功率为________kW，这些电能可供一只“220V10W”的节能灯正常工作________h.图5－F－7?类型二电功率图5－F－83．[2017·安徽]如图5－F－8所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则()A．L1和L2都变亮B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1和L2都变暗4．[2017·淮安]如图5－F－9所示，曲线A、B分别是白炽灯L1(220V100W)、L2(220V60W)实际测得的伏安特性图像．现将L1、L2两灯串联在220V的电源上，根据图象可得L1、L2的实际功率之比约为()图5－F－9A．1∶1B．1∶2C．3∶5D．3∶85．[2017·福建]某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图5－F－10甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U－I图像如图乙所示．求：图5－F－10(1)R1的阻值．(2)电路消耗的最大电功率．(3)当R2消耗的电功率为0.5W时，R2的阻值．?类型三电热6．[2017·株洲]一台电风扇通电后电流I随时间t变化的图像如图5－F－11所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1.后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2.忽略温度对电阻的影响，则()图5－F－11A．Q1＝Q2B．Q1＞Q2C．Q1＜Q2D．条件不足，无法比较Q1和Q2的大小7．[2017·成都]某款迷你电饭煲有加热和保温两挡．其电路如图5－F－12所示．已知R1＝88Ω，R2＝2112Ω，开关S至于________(选填“1”或“2”)时是保温挡，保温10min产生的热量________J.图5－F－128．[2017·西宁]小珊新买了一个电热水壶，其铭牌如图5－F－13所示，请回答：[水的比热容c水＝4.2×103J/(kg·℃)，气压为1标准大气压]图5－F－13(1)电热水壶正常工作时的电阻是多少？(2)在额定电压下，不考虑热量损失，用该电热水壶将初温为20℃的2kg的水烧开，需用多长时间？(3)在额定电压下，小珊将初温为20℃的2kg的水烧开，实际用时7min，求该电热水壶的效率．?类型四电功率的测量9．[2017·北京](多选)小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图5－F－14甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是()图5－F－14A．为使小灯泡正常发光，电压表示数应为2.5VB．图乙中的电流表示数为2.5AC．小灯泡正常发光时的电阻为5ΩD．小灯泡的额定功率为5W10．[2017·山西]小明同学在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电源为两节新干电池，滑动变阻器标有“20Ω1A”字样．图5－F－15(1)实验电路如图5－F－15甲所示，但电路连接不完整，请你用笔画线代替导线，将电路连接完整．(2)小明将电路连好后，闭合开关，发现小灯泡发光很微弱，电流表、电压表均有示数，左右移动滑动变阻器的滑片P，小灯泡亮度和两表示数均不变，其原因可能是____________________________________．(3)改正电路后，小明同学调节滑动变阻器观察到电压表示数为2V，为使小灯泡两端电压达到额定电压，应将滑动变阻器的滑片P向________(选填“左”或“右”)调节．当小灯泡正常发光时，电流表示数如图乙所示，则该小灯泡的额定功率为________W.(4)小明依次测出了六组实验数据，如下表所示．请你根据表中数据在图丙所示的坐标纸上作出小灯泡的I－U图像．电压U/V0.51.01.52.02.52.9电流I/A0.100.160.200.220.26电功率P/W亮度变化暗→亮(5)通过计算分析以上数据，你还有什么新的发现：____________________________．(写出一条即可)详解详析1．A2.0.051.553．B[解析]由电路图可知，灯泡L2与滑动变阻器R并联后再与灯泡L1串联，将滑动变阻器的滑片P向右移动，滑动变阻器...
