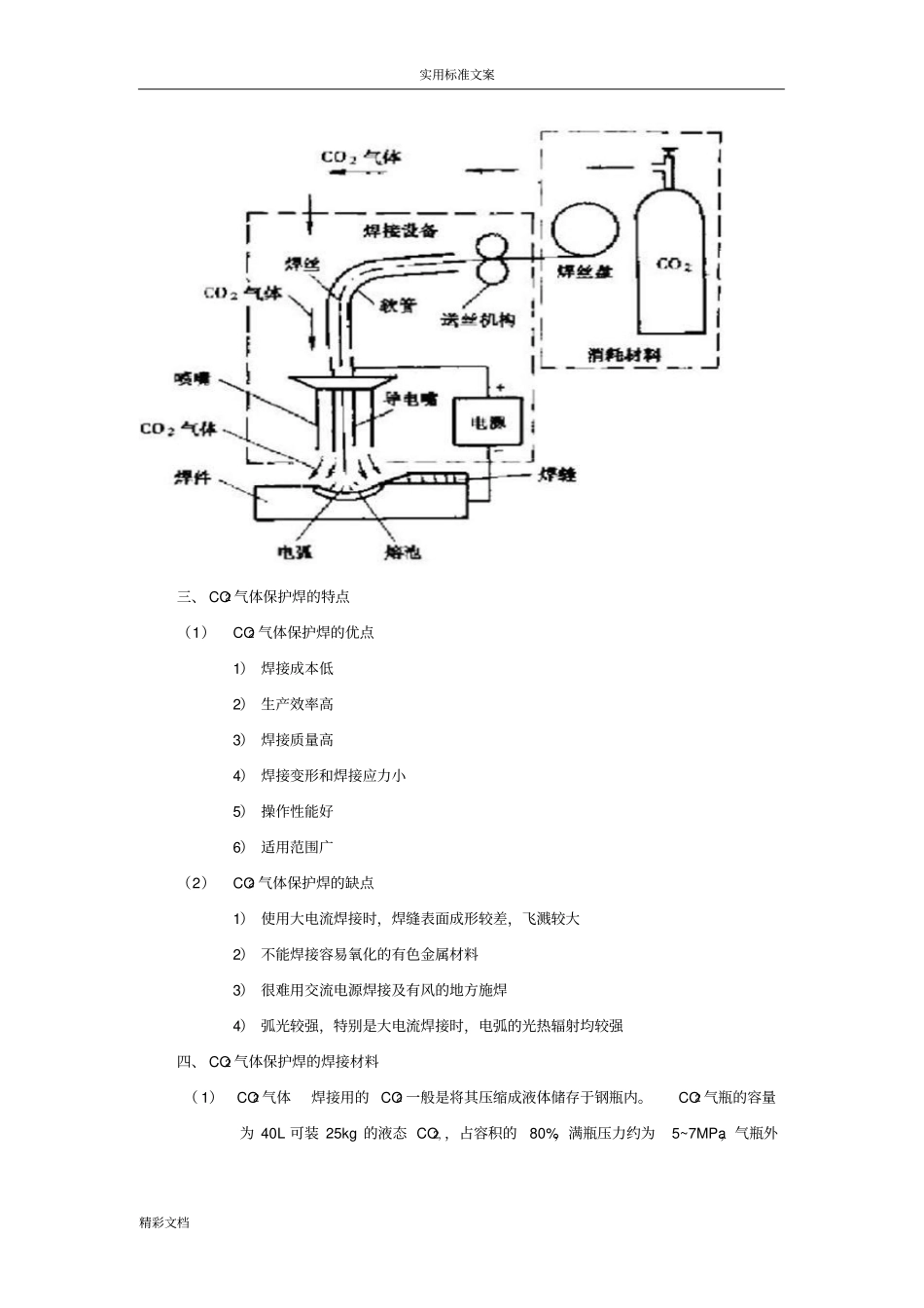

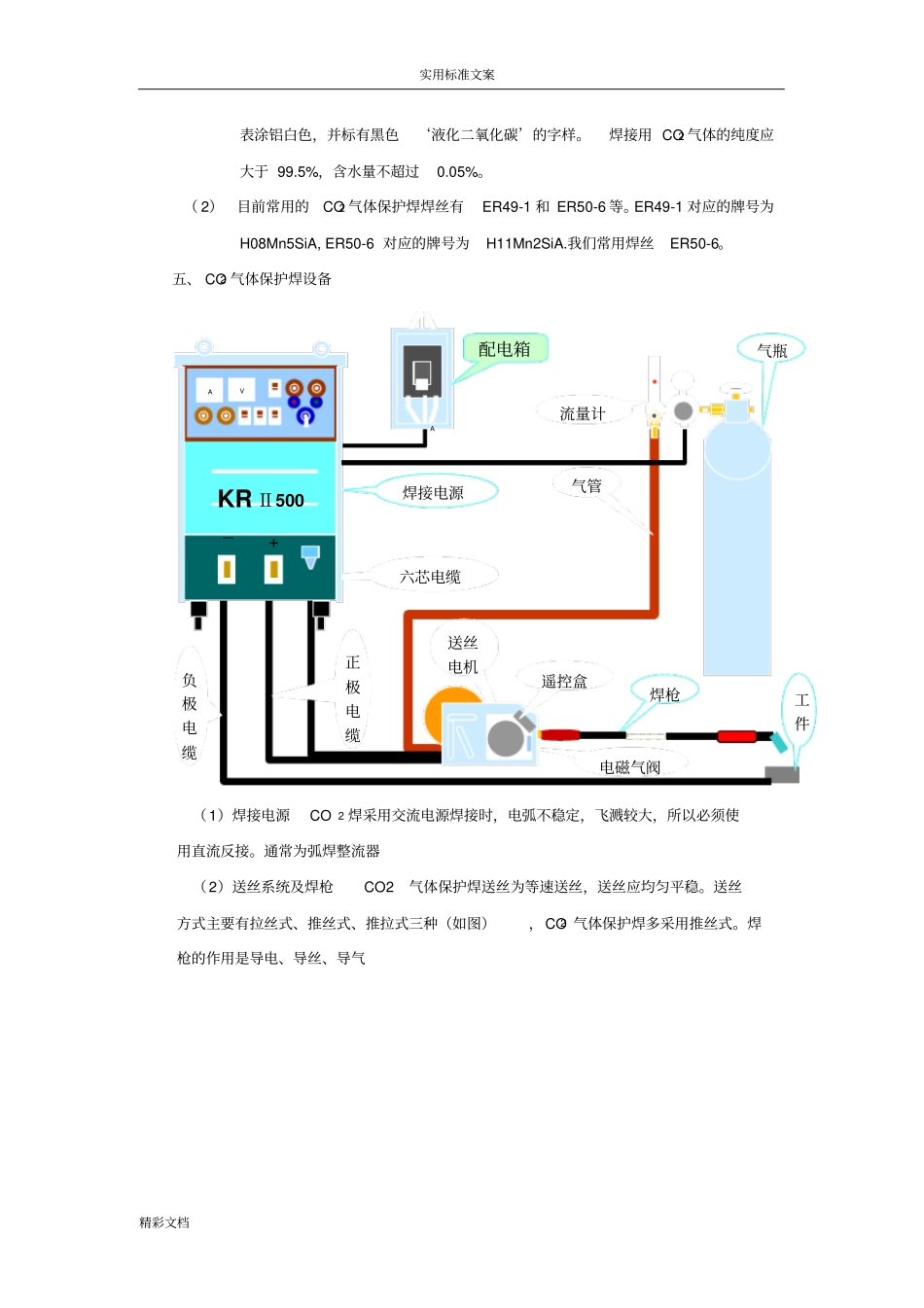

实用标准文案精彩文档二氧化碳气体保护焊平角焊授课时间：2014年3月12日星期三授课地点：实训楼教室308、及焊接实训室授课班级：技师焊4-7、高焊3-623人课堂组织：1）讲课前实行点名制、考勤、查看有无旷课请假学生2）提前利用晚自习时间要求学生预习新讲的课题，提出问题。3）引出新课题。随着工业生产和科学技术的迅速发展，各种有色金属、高合金钢、稀有金属的应用日益增多，对于这些金属材料的焊接，以熔渣保护为主（如焊条电弧焊）的焊接方法难以适应，而使用气体保护电弧焊不仅能够弥补它的局限性，而且还具备独特的优越性，因此气体保护焊已在国内外焊接生产中得到了广泛的应用。气体保护电弧焊按所用的电极材料不同，可分为熔化极气体保护焊和非熔化极气体保护焊，熔化极气体保护焊可分为熔化极惰性气体保护焊（MIG）、熔活性化极气体保护焊（MAG）、二氧化碳气体保护焊（CO2）三种.今天我们就以二氧化碳气体保护焊为例给同学们讲解一、安全文明知识（主要围绕场地环境）1.氧气、乙炔、CO2气瓶的搬运2.氧气、乙炔、CO2减压器的安装，查看有无漏气3.角磨机使用安全，角磨片的安装紧固4.焊接试件的固定要牢固，避免掉下扎脚或焊接电缆线5.检查焊机接线柱是不是牢固，不得在焊机上座或依靠6.爱护场地环境设施，不得故意破坏。（南工位的焊接插头损坏严重）二、二氧化碳气体保护焊的定义及原理CO2气体保护焊是利用CO2作为保护气体的一种熔化极气体保护电弧焊方法，简称CO2焊。其工作原理;电源的俩输出端分别接在焊枪和焊件上。盘状焊丝由送丝机构带动，经软管和导电嘴不断地向电弧区域送给；同时，CO2气体以一定的压力和流量送人焊枪，通过喷嘴后，形成一股保护气流，使熔池和电弧不受空气的侵入。随着焊枪的移动，熔池金属冷却凝固形成焊缝，从而将被焊的焊件连成一体。实用标准文案精彩文档三、CO2气体保护焊的特点（1）CO2气体保护焊的优点1）焊接成本低2）生产效率高3）焊接质量高4）焊接变形和焊接应力小5）操作性能好6）适用范围广（2）CO2气体保护焊的缺点1）使用大电流焊接时，焊缝表面成形较差，飞溅较大2）不能焊接容易氧化的有色金属材料3）很难用交流电源焊接及有风的地方施焊4）弧光较强，特别是大电流焊接时，电弧的光热辐射均较强四、CO2气体保护焊的焊接材料（1）CO2气体焊接用的CO2一般是将其压缩成液体储存于钢瓶内。CO2气瓶的容量为40L可装25kg的液态CO2，，占容积的80%，满瓶压力约为5~7MPa，气瓶外实用标准文案精彩文档表涂铝白色，并标有黑色‘液化二氧化碳’的字样。焊接用CO2气体的纯度应大于99.5%，含水量不超过0.05%。（2）目前常用的CO2气体保护焊焊丝有ER49-1和ER50-6等。ER49-1对应的牌号为H08Mn5SiA,ER50-6对应的牌号为H11Mn2SiA.我们常用焊丝ER50-6。五、CO2气体保护焊设备（1）焊接电源CO2焊采用交流电源焊接时，电弧不稳定，飞溅较大，所以必须使用直流反接。通常为弧焊整流器（2）送丝系统及焊枪CO2气体保护焊送丝为等速送丝，送丝应均匀平稳。送丝方式主要有拉丝式、推丝式、推拉式三种（如图），CO2气体保护焊多采用推丝式。焊枪的作用是导电、导丝、导气焊枪送丝电机电磁气阀遥控盒气管气瓶工件六芯电缆正极电缆负极电缆流量计焊接电源A配电箱KRⅡ500AV+_实用标准文案精彩文档六、CO2供气系统供气系统作用是将保存在钢瓶中液态CO2气体在需用时变成有一定流量的气态CO2，由焊枪喷嘴喷出。供气系统主要由气瓶、干燥器、预热器、减压器和流量计等组成，如下图：七、CO2控制系统CO2控制系统的作用是对供气、送丝和供电系统实现控制。控制程序如下图CO2气体保护焊控制程序图八、焊接工艺参数1）焊丝直径焊丝直径应根据焊件厚度、焊接位置及质量要求进行选择。当焊接薄板或中厚板立、横、仰焊时，多选用1.6mm以下的细焊丝，中厚板平焊可选用直径1.2mm以上的焊丝。焊丝直径越大，生产率越高，但飞溅增启动提前送气1~2s滞后停气送丝供电开始焊接停电停丝停止焊接实用标准文案精彩文档多，焊接成形变差，焊丝直径选择见下表：焊丝直径（mm）熔滴过渡形式焊件厚度（mm）焊接位置0.5～0.8短路过渡1.0～2.5全位置颗粒过渡2.5～4.0平焊1.0～1.4短路过...
