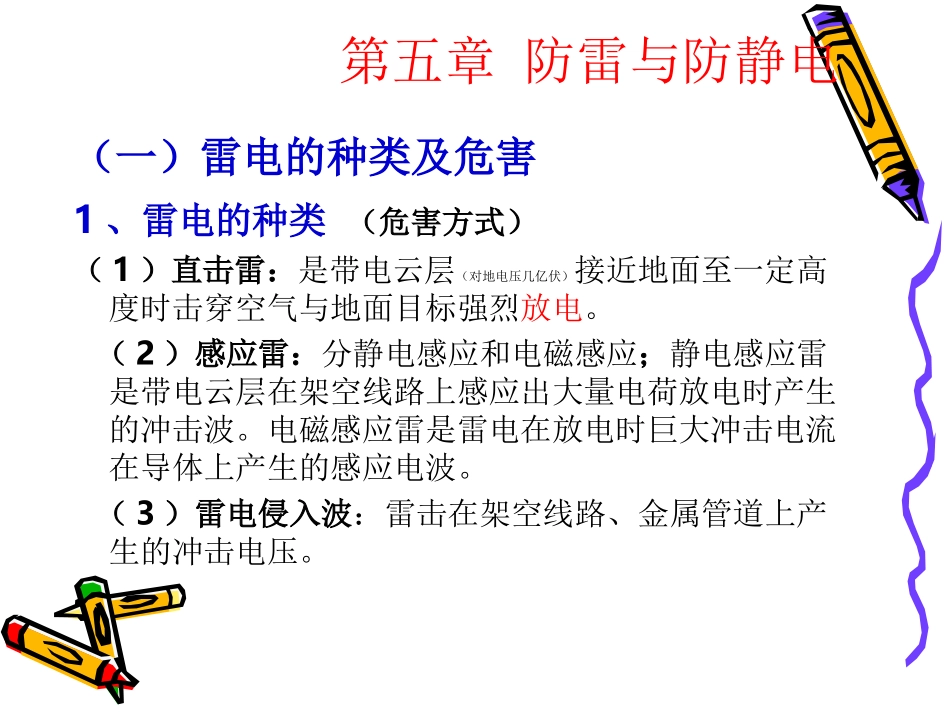

电工安全作业电工安全作业培训培训（（55））栗彩栗彩1583206612215832066122第五章防雷和防静电第五章防雷和防静电第五章防雷和防静电第五章防雷和防静电第五章防雷与防静电（一）雷电的种类及危害1、雷电的种类（危害方式）（1）直击雷：是带电云层（对地电压几亿伏）接近地面至一定高度时击穿空气与地面目标强烈放电。（2）感应雷：分静电感应和电磁感应；静电感应雷是带电云层在架空线路上感应出大量电荷放电时产生的冲击波。电磁感应雷是雷电在放电时巨大冲击电流在导体上产生的感应电波。（3）雷电侵入波：雷击在架空线路、金属管道上产生的冲击电压。第五章防雷与防静电2、雷电的危害：（1）电作用破坏：雷电数十万至百万伏电压破坏电气绝缘造成停电、火灾和爆炸事故（2）热作用破坏：雷电大量放热2万度可使金属熔化飞溅引起火灾、爆炸（3）机械作用破坏：•雷电特性：有电特性、热特性、机械特性，具有破坏性强特点。（可引起火灾爆炸、触电、设备设施损坏、大范围停电等破坏性后果）第五章防雷与防静电•雷电防护措施：直击雷防护：防雷装置类型1）接闪器（避雷针、线、带、网）2）避雷器（有管型、阀型和氧化锌避雷器）1）接闪器是利用其高出被保护物的突出地位把雷电引向自身，然后通过引下线和接地装置，把雷电流快速引入大地，保护建筑物和设备。2）避雷器：用来防止雷电产生的过电压（高压）沿线侵入变、配电所、建筑物破坏设备绝缘。安装在被保护设备的引入（高压）端，其上端接在架空输电线路上，下端接地。正常时避雷器对地保持绝缘状态，当线路受雷击时，避雷器间隙被击穿，将雷电引入大地。雷电流通过后，避雷器间隙又恢复绝缘状态，系统仍可正常运行。第五章防雷与防静电避雷针：主要用来保护露天变配电设备、建筑物和构筑物；为防止跨步电压：接地装置距建筑物出入口和人行道最小距离3M、距电气设备接地装置5M。避雷线：主要用来保护电力线路；只在60KV线路上用，在35KV进出口用。避雷网：和避雷带主要用来保护建筑物；避雷器：主要用来保护电力设备。第五章防雷与防静电二次放电措施：必须保证接地装置与邻近导体有足够安全距离，不能满足安全距离要进行跨接。感应雷防护：将建筑物内不带电的金属装备、金属结构连接并接地。人身防雷：1）雷暴时尽量减少在户外或野外逗留，可进入宽大金属构架或防雷设施的建筑物、汽车躲避；2）雷暴时尽量离开小山、小丘、海滨、河边等，避开旗杆、烟窗、宝塔、孤独的树木附近；3）户内注意防止雷电侵入波的危险，防止线路或设备对人体二次放电；4）关闭门窗防止球雷入户内造成危害。•变配电系统、入户供电防雷措施：保护间隙：该装置安装在绝缘子串的两端,当雷击线路时,它可将雷电流及时接地,防止绝缘子串因雷击闪络而被烧毁,再配合系统的自动重合闸装置,可以在雷击线路时维持线路的正常运行,防止因掉串、掉线所引起的停电事故的发生。第五章防雷与防静电第五章防雷与防静电•阀型避雷器：是由空气间隙和一个非线性电阻串联并装在密封的瓷瓶中构成的。在正常电压下，非线性电阻阻值很大，而在过电压时，其阻值又很小，避雷器正是利用非线性电阻这一特性而防雷的：在雷电波侵入时，由于电压很高（即发生过电压），间隙被击穿，而非线性电阻阻值很小，雷电流便迅速进入大地，从而防止雷电波的侵入。当过电压消失之后，非线性电阻阻值很大，间隙又恢复为断路状态。随时准备阻止雷电波的入侵。第五章防雷与防静电练习题•静电：静电的产生：静电的产生主要是高电阻率物体接触----分开起电。当两种物体近距离接触两边产生大小相等，极性相反的电荷，当两种物体迅速分离即可产生静电。（物体摩擦、物料搅拌、液体管道流动出口、人穿化纤衣物、绝缘鞋走动等）静电危害：静电能量不大，但电压很高。液体、防尘静电可达数万V、固体静电2万V以上、气体、蒸汽静电1万V、人体静电也可达1万V以上。静电累积材料都是电阻率很高，其带电时间长。其危害主要是：引起爆炸火灾、给人电击、妨碍生产三种。防静电措施：接地、中和、加湿、抗静电剂）一、单项选择题•1.雷电放电具有（）的特点。•A、电流大，电压高•B、电流小，电压高•C、电...
