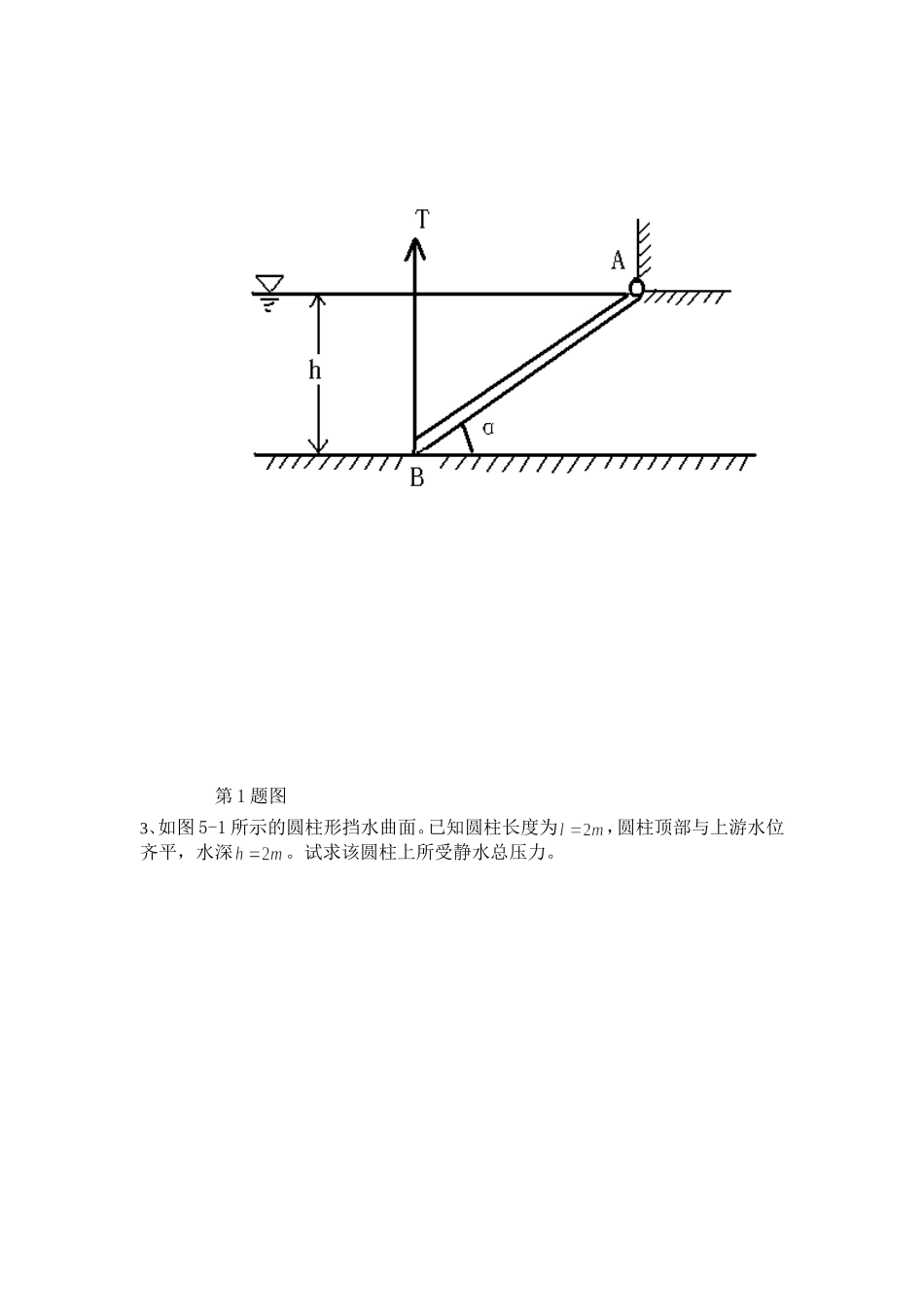

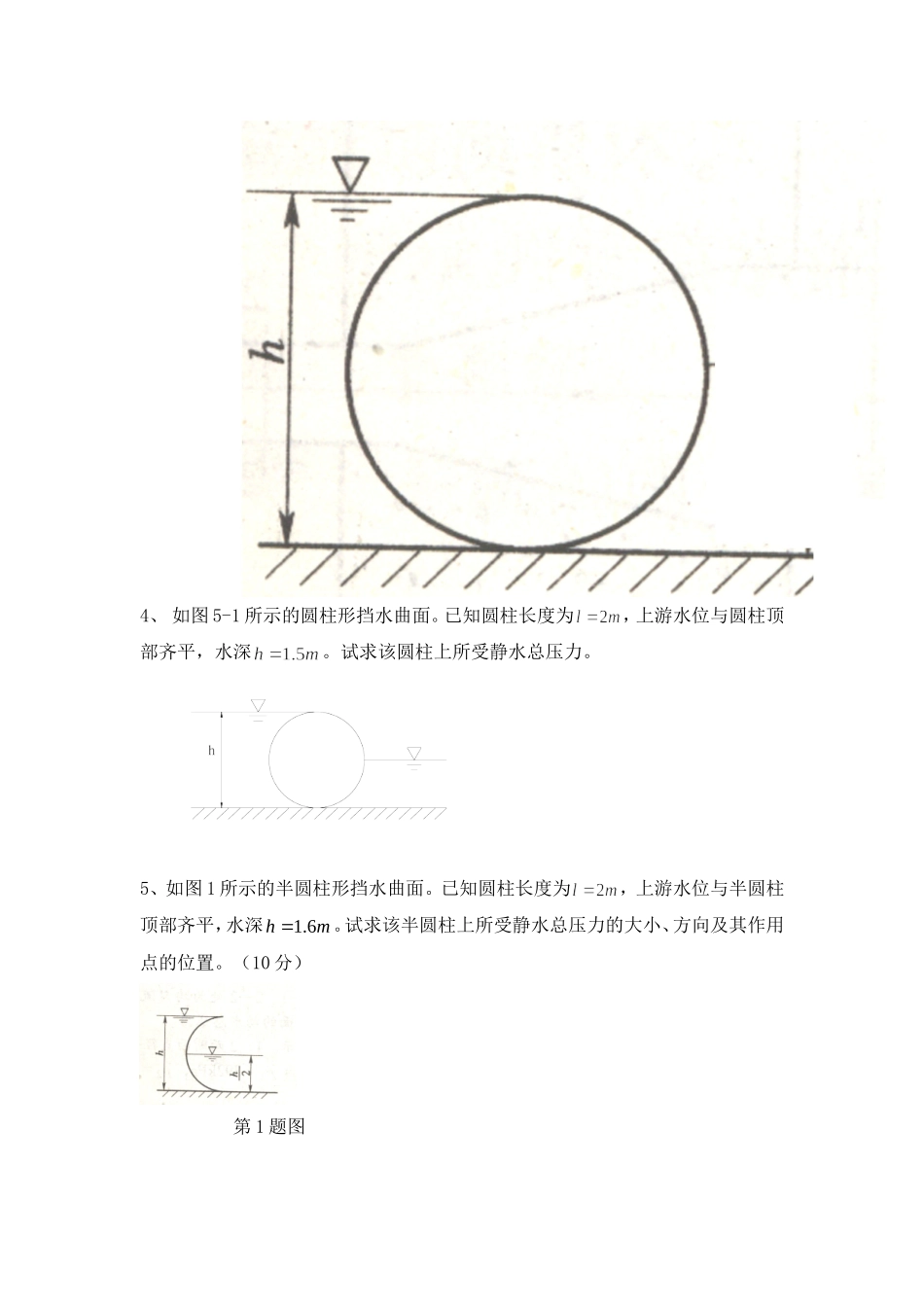

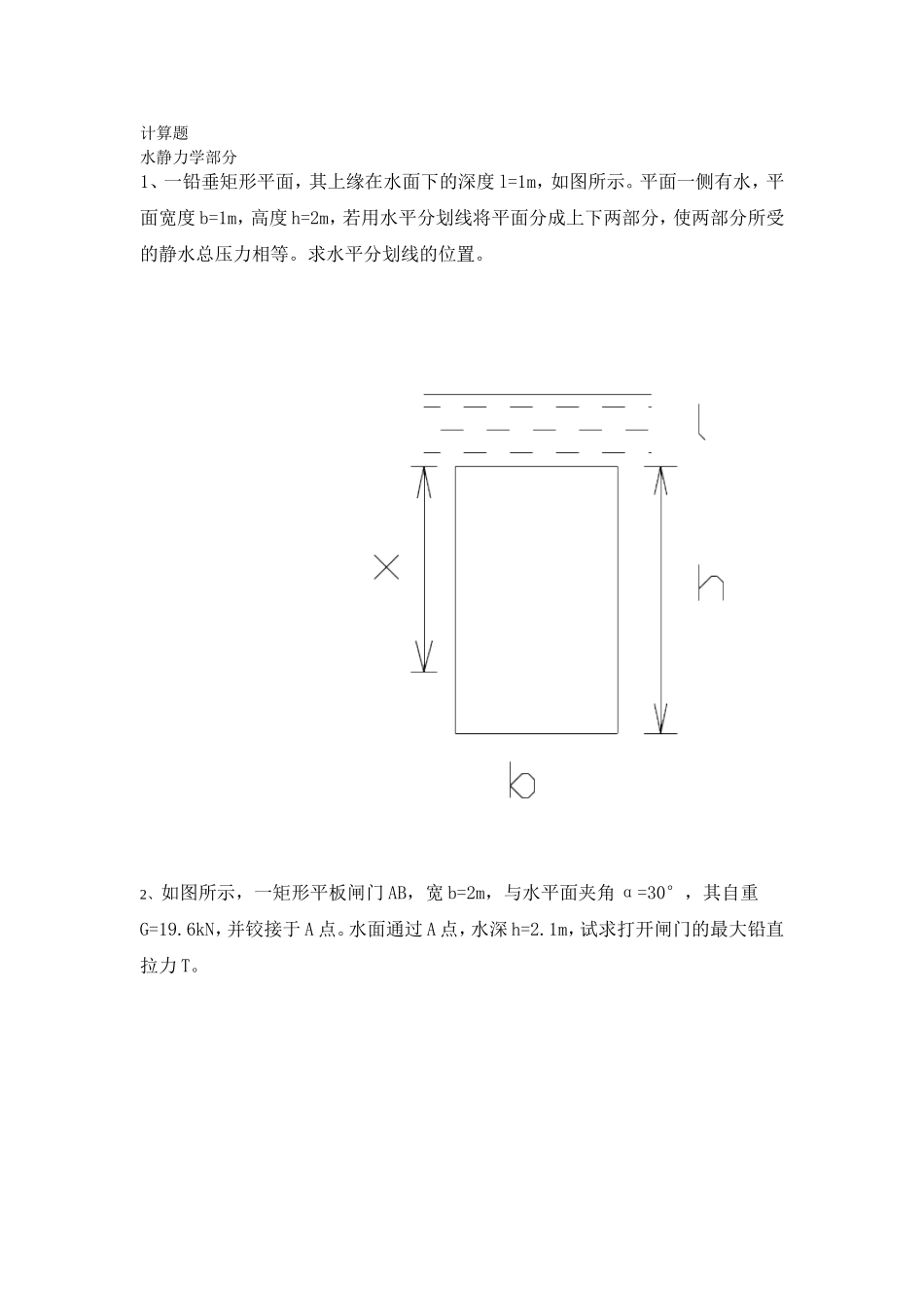

计算题水静力学部分1、一铅垂矩形平面，其上缘在水面下的深度l=1m，如图所示。平面一侧有水，平面宽度b=1m，高度h=2m，若用水平分划线将平面分成上下两部分，使两部分所受的静水总压力相等。求水平分划线的位置。2、如图所示，一矩形平板闸门AB，宽b=2m，与水平面夹角α=30°，其自重G=19.6kN，并铰接于A点。水面通过A点，水深h=2.1m，试求打开闸门的最大铅直拉力T。第1题图3、如图5-1所示的圆柱形挡水曲面。已知圆柱长度为，圆柱顶部与上游水位齐平，水深。试求该圆柱上所受静水总压力。4、如图5-1所示的圆柱形挡水曲面。已知圆柱长度为，上游水位与圆柱顶部齐平，水深。试求该圆柱上所受静水总压力。5、如图1所示的半圆柱形挡水曲面。已知圆柱长度为，上游水位与半圆柱顶部齐平，水深mh6.1。试求该半圆柱上所受静水总压力的大小、方向及其作用点的位置。（10分）第1题图三大方程1、如图所示的水平放置弯管，弯管转角θ=45º，其出口水流流入大气，恒定流动，已知Q=0.05m3/s，d1=150mm，d2=100mm，不计摩擦阻力和水头损失，求限制弯管变形的混凝土镇墩所受作用力的大小和方向。（15分）第2题图2、如图5-2所示某一压力管道，已知D1=1.5m，D2=1.0m，p1=29.4N/cm2，Q=2m3/s，渐变段水体重为4.97KN，L=4m，水流自管1（直径D1）流向管2（直径D2），不计任何损失。问：水流作用于管壁的轴向冲击力为多少。图5-23、如图所示某一压力管道，已知D1=1.5m，D2=1.0m，=29.4N/cm2，Q=2m3/s，渐变段水体重为4.97KN，L=4m，α=300，不计任何损失。问：水流作用于管壁的轴向冲击力为多少？(12分)明渠流1、如右图所示的梯形断面明渠，底宽mb10，边坡系数5.1m，水深mh5，流量smQ/3003求流体的弗劳德数rF及渠中流态。第1题图2、某自来水厂引水渠为一梯形断面混凝土明渠，已知其边坡系数m为1，底宽b为20，糙率n为0.015，水力坡度J为0.0002，渠中水深h均为4，该自来水厂要求引水流量为140，现要求从引水量中分出一部分水作为灌溉用水，求尚能供应的灌溉用水流量。3、有一运行良好的等腰梯形断面棱柱体明渠。已知糙率，边坡系数，流量，由于航运要求取水深mh2，断面平均流速。试设计该渠道的底宽及渠道底坡。（10分）4.已知某对称梯形断面棱柱体明渠的糙率022.0n，边坡系数m=1，渠中设计水深h=2m，湿周m66.7，渠道底坡0001.0i，求该渠道的设计流量?（10分）5、已知某梯形断面渠道的流量为，糙率为0.015，边坡系数为1，为保证航运安全，要求设计水深为2，设计流速为0.7。试求该渠道的底宽及底坡各为若干。渗流或堰闸1、已知图中水头，，渗透系数，求图中渗流流网的单宽流量及B点的压强。BH1H22m第5题图2、如图所示，闸后接一平地渠道，已知闸孔为两孔，每孔宽度，开度，水头，闸前行近流速，闸下收缩断面到跌坎处的距离，此间为矩形断面渠道，宽度，糙率，今欲在跌坎处建一折线型实用堰以抬高渠中水位，堰的流量系数，要求闸孔泄流量不受影响且闸下游保持段最短，试求：最大堰高。cchcoHleP1第1题图3、图示为某闸基地下轮廓的渗流流网，土壤渗透系数，求（1）单宽渗流量；（2）A点压强水头的数值。8m347.0343.0341.0A第5题图
