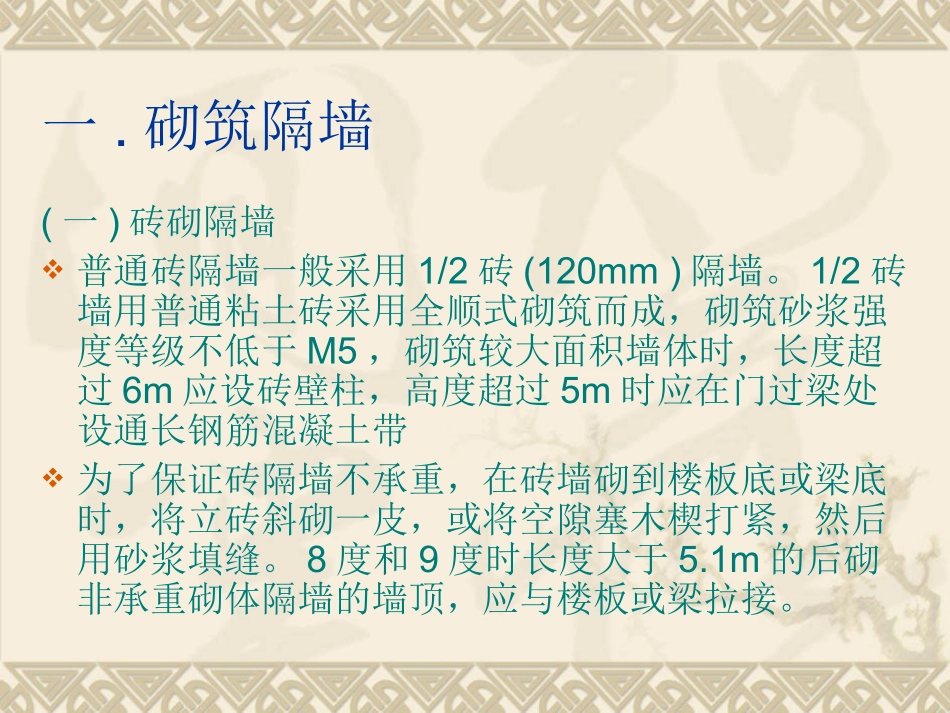

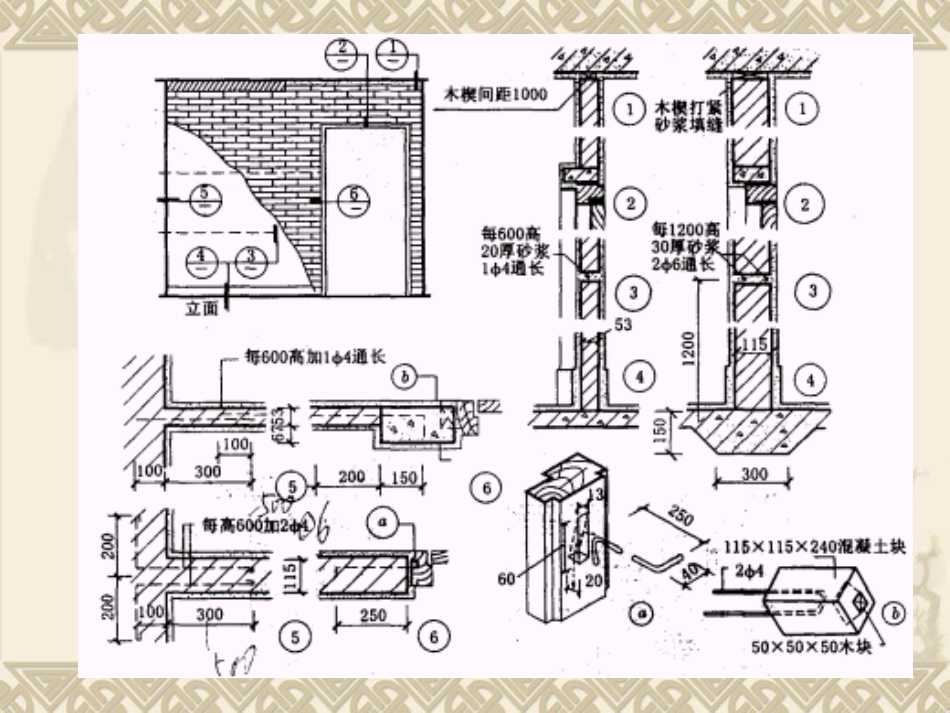

3.4隔墙构造(一)砖砌隔墙普通砖隔墙一般采用1/2砖(120mm)隔墙。1/2砖墙用普通粘土砖采用全顺式砌筑而成，砌筑砂浆强度等级不低于M5，砌筑较大面积墙体时，长度超过6m应设砖壁柱，高度超过5m时应在门过梁处设通长钢筋混凝土带为了保证砖隔墙不承重，在砖墙砌到楼板底或梁底时，将立砖斜砌一皮，或将空隙塞木楔打紧，然后用砂浆填缝。8度和9度时长度大于5.1m的后砌非承重砌体隔墙的墙顶，应与楼板或梁拉接。一.砌筑隔墙1.砌体墙作为填充墙构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。拉结筋不少于2ø6，深入墙内距离一、二级框架沿全长设置；三、四级框架不小于1/5墙长，并不小于700mm。混合结构体系的后砌隔墙，最好在新砌墙两端原有的墙体上有间隔地掏去部分砌筑块材，使得新墙体砌筑时有可能局部嵌入原有墙体，做到新旧墙体有效搭接。2.合适的高厚比高厚比是牵涉到砌体墙稳定性的重要因素。但增加厚度会增加填充墙的自重。需要时可以采取构造方法来解决。即局部添加钢筋混凝土的小梁（又称压砖槛——每隔一定高度在墙身中浇筑约60mm厚的配筋细石混凝土，内置2ø6的通长钢筋）或者构造柱（构造柱与墙体同步施工，每隔一定距离伸出拉结筋与分段的墙体拉结）。(二)砌块隔墙为减轻隔墙自重，可采用轻质砌块，墙厚一般为90~120mm。加固措施同1/2砖隔墙之做法。砌块不够整块时宜用普通粘土砖填补。因砌块孔隙率大、吸水量大，故在砌筑时先在墙下部实砌3~5皮实心粘土砖再砌砌块。二.立筋类隔墙由骨架和面板层两部分组成，骨架有木骨架和金属骨架之分，面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板等。由于先立墙筋（骨架），再做面层.(一)、板条抹灰隔墙板条抹灰隔墙是由上槛、下槛、墙筋斜撑或横档组成木骨架，其上钉以板条再抹灰而成(二)、立筋面板隔墙立筋面板隔墙系指面板用人造胶合板、纤维板或其它轻质薄板，骨架为木质或金属组合而成。1、骨架。墙筋间距视面板规格而定。金属骨架一般采用薄型钢板、铝合金薄板或拉眼钢板网加工而成，并保证板与板的接缝在墙筋和横档上2、饰面层。常用类型有：胶合板、硬质纤维板、石膏板等。采用金属骨架时，可先钻孔，用螺栓固定，或采用膨胀铆钉将板材固定在墙筋上。立筋面板隔墙为干作业，自重轻，可直接支撑在楼板上，施工方便，灵活多变，故得到广泛应用，但隔声效果较差。三.板材隔墙板材隔墙是指各种轻质板材的高度相当于房间净高，不依赖骨架，可直接装配而成，目前多采用条板，如碳化石灰板、加气混凝土条板、多孔石膏条板、纸蜂窝板、水泥刨花板、复合板等GRC空心条板某水泥条板卫生间隔墙玻璃纤维水泥板
