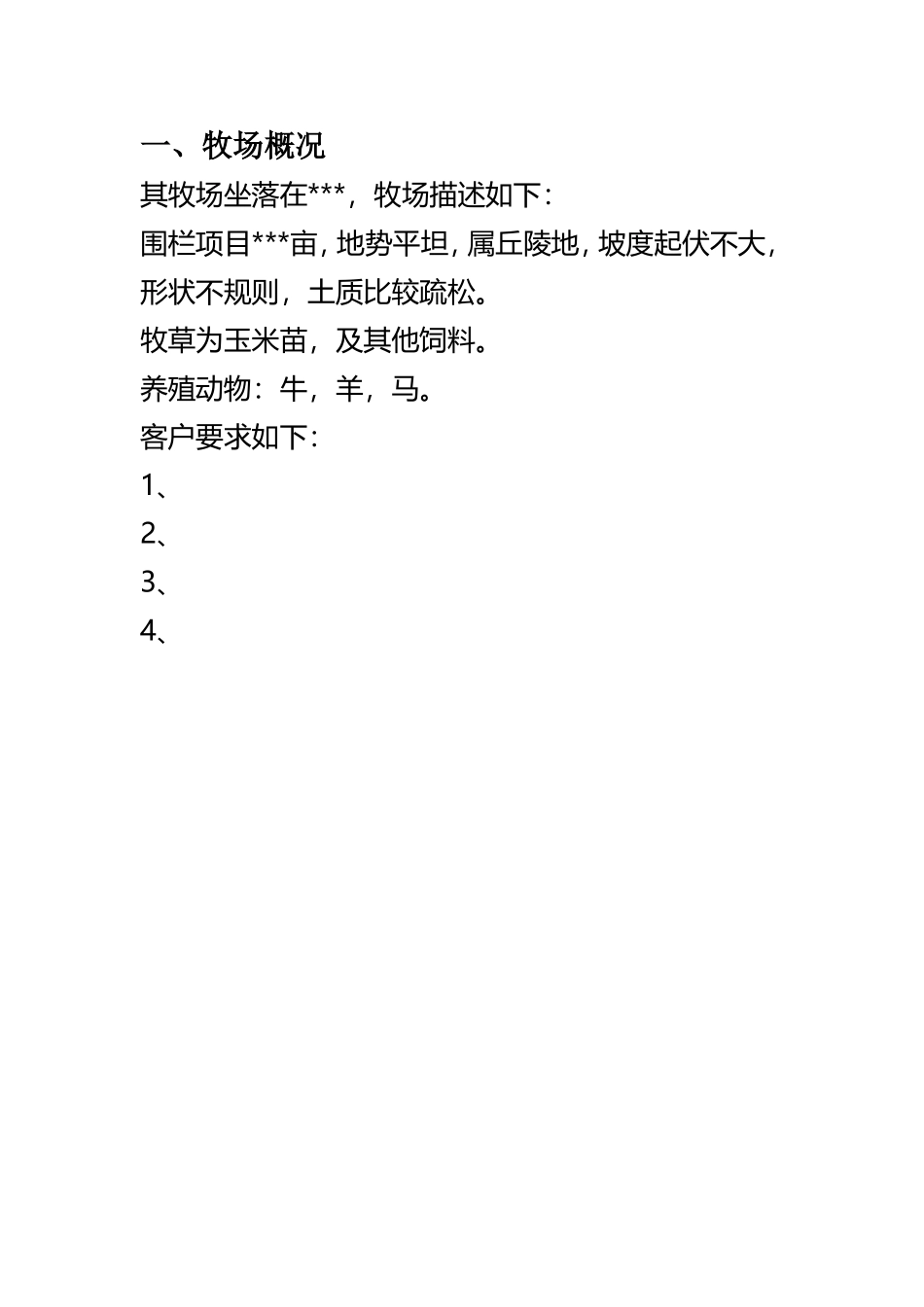

牧场电子围栏设计方案_第2页
2/9
牧场电子围栏设计方案_第3页
3/9
牧场电子围栏设计方案目录一、牧场概况二、牧场项目分析及单防区设计方案三、整体设计方案一、牧场概况其牧场坐落在***,牧场描述如下:围栏项目***亩,地势平坦,属丘陵地,坡度起伏不大,形状不规则,土质比较疏松。牧草为玉米苗,及其他饲料。养殖动物:牛,羊,马。客户要求如下:1、2、3、4、二、牧场项目分析及单防区设计方案以10亩为例,假设边上为80米,总共边长320米,这个按规则正方形做的演示方案,方便客户的理解。1、大木柱的距离为20米每根,确保我们的围栏的抗撞击能力,共16根,疏松的土其长度大点,埋在地下的长度可长些。2、小木柱的距离为5米每根,主要其支撑导电缆的距离。48根。其深度应该大于1.5米。适宜深不宜浅。3、我们初步设计装3线,动物的脚部,牛,羊,马的鼻子高度的位置共3根。(具体的高度分配因动物的高度而定,25-35cm,55-65cm,90-110cm)4、采用直径为5.0mm的导电缆5、太阳能供电系统供电电源:DC12V或12电池供电方式有:1、电源适配器使用市电220伏供电。2、千电池直接供电(直接12伏)。3、太阳能供电,包括太阳能发电板,蓄电池,太阳能板发电控制器。6、系统机构及系统配件介绍统机构图统机构图系统配件介绍:A牧场能量控制器:牧场能量控制器的特性:1、供电电源:DC12V或12电池。2、最大能量传输距离:20KM;3、输出电压:11KM;4、5级LED灯动态指示高压输出电压或供电电池电压。5、2.5s大周期,1.5s小周期,白天、晚上等工作模式自动转换或手动切换;6、当电池电压低于10V时指示灯闪烁报警。7、符合国际电子围栏标准CEI-1011。牧场能量控制器的技术参数:输入电压:DC12V电池。能量功耗:3.2W最大电压输出:11KM最大能量输出:2J;储存能量2.7J12V酸性电池,1.5s脉冲周期时脉冲电流:180ma12V酸性电池,2.5s脉冲周期时脉冲电流:110ma牧场能量控制器的运用领域:广泛应用牧场、鱼塘、果园、草原、林场、动物园、鸡舍养殖场等。B、终端杆绝缘子主要用于固定在拐弯处或者终端木柱固定和拉紧通电绳,而又保证木柱的绝缘。C紧绳轮除了终端杆绝缘子的作用外,还用于拉紧通电绳。D圆孔自攻绝缘子主要安装在拐弯及终端杆木柱之间的其他杆子,主要起支撑和固定的作用。E弹簧门包括:双向挂钩自攻绝缘子、门弹簧、围栏绝缘手柄主要作用:方便人和动物的进出,而又保证闭合时保证周界的完整性。F避雷跟接地避雷器:保证在空旷的野外遭受感应雷时,能及时限压分流,保护好我们的能量控制器。接地:接避雷器,接主机接地端,与通电绳形成打击四路,良好的接地能确保良好的打击力度,影响着电子围栏的使用效果。7、配置表(具体实施时可能有些出入,详见电子围栏配置清单)五、整体设计方案以单区为单位,以此案类推。各区之间的连接有以下几种方式:方式一:两区之间公用一边(如A,B区),这个方式可以省下一个边长的绝缘子跟通电绳,但这样会一个问题:一个防区带电,其他防区都会电。方式二:每个区独立的回路(同A,B区),两相邻区之间可以用同一排木柱,两排绝缘子,两排通电绳。方式三:真正独立防区,防区间毫无瓜葛。而且两防区之间有通道可以方便工作人员的行动。方式四:混合式,灵活适用上面三种方式。【想了解电子围栏的请加QQ:2850963610】
