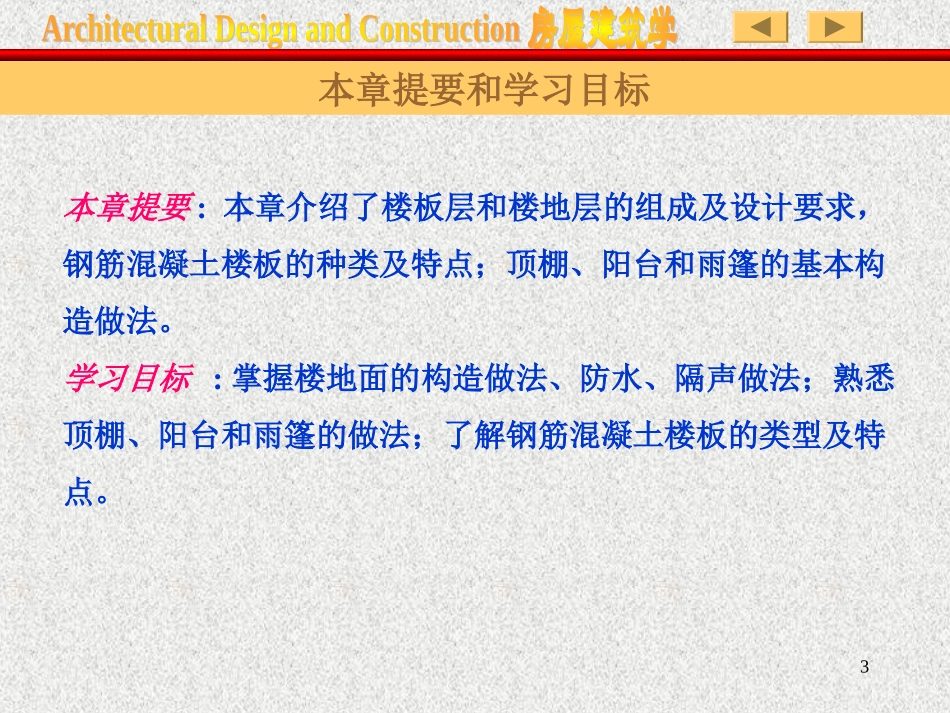

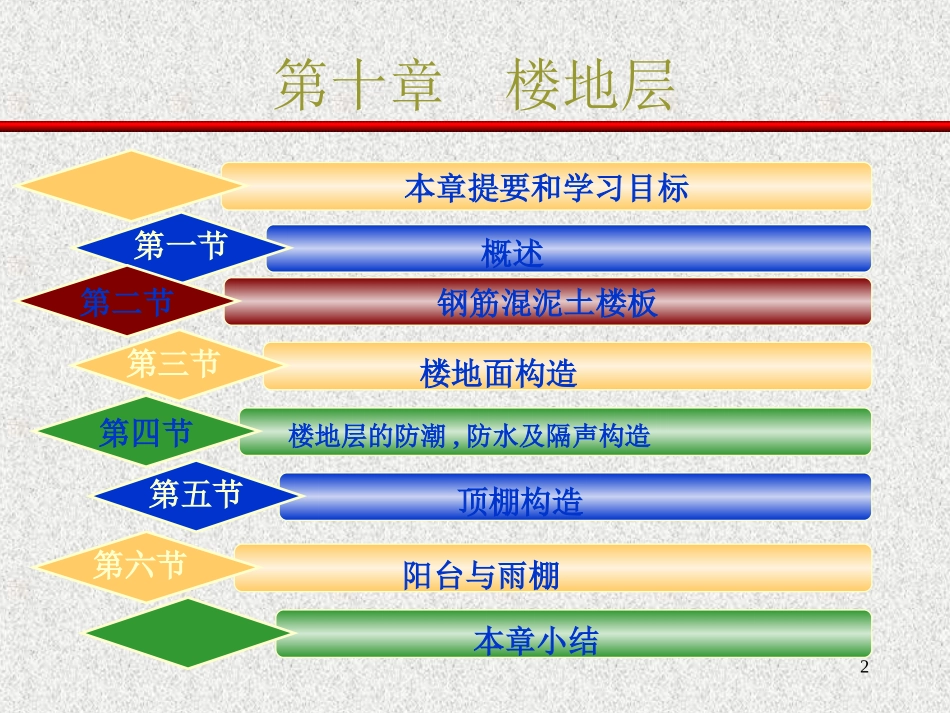

1房屋建筑学房屋建筑学2第十章楼地层本章提要和学习目标概述第一节钢筋混泥土楼板第二节楼地面构造第三节第四节楼地层的防潮,防水及隔声构造阳台与雨棚第六节顶棚构造第五节本章小结3本章提要和学习目标本章提要:本章介绍了楼板层和楼地层的组成及设计要求，钢筋混凝土楼板的种类及特点；顶棚、阳台和雨篷的基本构造做法。学习目标:掌握楼地面的构造做法、防水、隔声做法；熟悉顶棚、阳台和雨篷的做法；了解钢筋混凝土楼板的类型及特点。4楼地层包括楼板层和地坪层,它们是房屋的重要组成部分。楼板层是多层房物中水平分隔空间的结构构件。作用：能承受楼板层上的全部荷载，并将这些荷载通过墙或梁柱，传递到基础。对墙体或柱子也能起到水平支撑的作用，可增强建筑物的整体刚度.建筑物中的各种水平管线，也可敷设在楼板层内。地坪层是建筑物中与土层直接接触的水平构件。作用：承受着作用在它上面的各种荷载，并将其传递给地基。第一节概述5一、楼地层的组成楼板层一般由若干层组成（图10－1a）：面层：位于楼板层的最上层，起着保护楼板层、分布荷载、室内装饰等作用。结构层：又称楼板，位于面层之下，由梁、板或拱组成，是楼板层的承重构件，承受着整个楼板层的荷载。同时还有水平支撑墙身、增强建筑物整体刚度的作用。顶棚层：又称天花板或天棚，是楼板层的最下面部分，起着保护楼板、安装灯具、遮掩各种水平管线设备和装饰室内的作用。附加层：又称功能层，对某些具有特殊要求的楼板，如需隔声、防水、隔热、保温和绝缘等作用，需设置附加层，以满足其相应的要求。第一节概述6地坪层主要由面层、垫层和基层组成（图10－1b）。面层：又称地面，是直接承受人、家具、设备等各种作用的表面层。其做法和楼板层的面层基本相同。垫层：是地坪层的承重层，也称结构层。其作用是承受面层的荷载并将其均匀地传递给下面的土层。垫层一般采用80—100mm厚的C15混凝土，称为刚性垫层，刚性垫层受力后不产生塑性变形，多用于整体性、防潮防水要求较高的地坪；柔性垫层常采用80—100mm厚的碎石加水泥砂浆，或60—100mm厚的石灰炉渣，或100—150mm厚的三合土。由于柔性垫层受力后会产生塑性变形，所以多用于块材面层下面。基层：是垫层下面的土层，起加强地基、传递荷载的作用。一般为原土层夯实或填土分层夯实。当上部荷载较大时，可增设100—150mm厚的二八灰土，或三合土夯实。附加层：当地坪坪层有防水、防潮、隔声、保温、敷设管线等特殊功能要求时，需增设附加层。第一节概述7二、楼板层的设计要求（一）坚固要求。楼地层在使用过程中，主要作用是承受并传递各种荷载，所以必须满足具有足够的强度和刚度。（二）隔声要求。为避免楼层上下房间的相互影响，楼板层应具有一定的隔声能力。（三）防火要求。楼板的燃烧性能和耐火极限应符合我国建筑设计防火规范的规定。（四）经济要求。一般楼板约占建筑总造价的20%－30%。（五）防潮、防水要求。对于有水的房间，还应进行防潮防水处理。第一节概述8三、楼板层的类型楼板层按其结构层所用材料不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式（图10－2）。木楼板由木梁和木地板组成。具有自重轻、构造简单、吸热系数小等优点，但其隔声、耐久和耐火性能较差，耗木材量大，除林区外，现已极少采用。砖拱楼板使用钢筋混凝土倒T形梁密排，其间以砖填充砌筑成拱形。由于其自重大、承载力及抗震性能较差，且施工较复杂，目前一般也不采用。钢筋混凝土楼板因其强度高、刚度好，具有良好的耐久、防火和可塑性，有利于建筑抗震，布置灵活,目前被广泛采用。按其施工方式不同，钢筋混凝土楼板可分成现浇式、装配式和装配整体式三种类型。近年来，又出现了一种以压型钢板为底模的钢衬楼板（图10-2d）也称压型钢板混凝土组合楼板。第一节概述9一、现浇钢筋混凝土楼板根据受力和传力情况不同，可分为板式楼板、梁板式楼板、无梁楼板和压型钢板混凝土组合楼板等。（一）板式楼板当房间的跨度不大时，板直接支承在四周的墙上，荷载由板直接传给墙体，这种楼板称板式楼板。特点：板式楼板底面平整，施工简便，但跨度小，一般...
