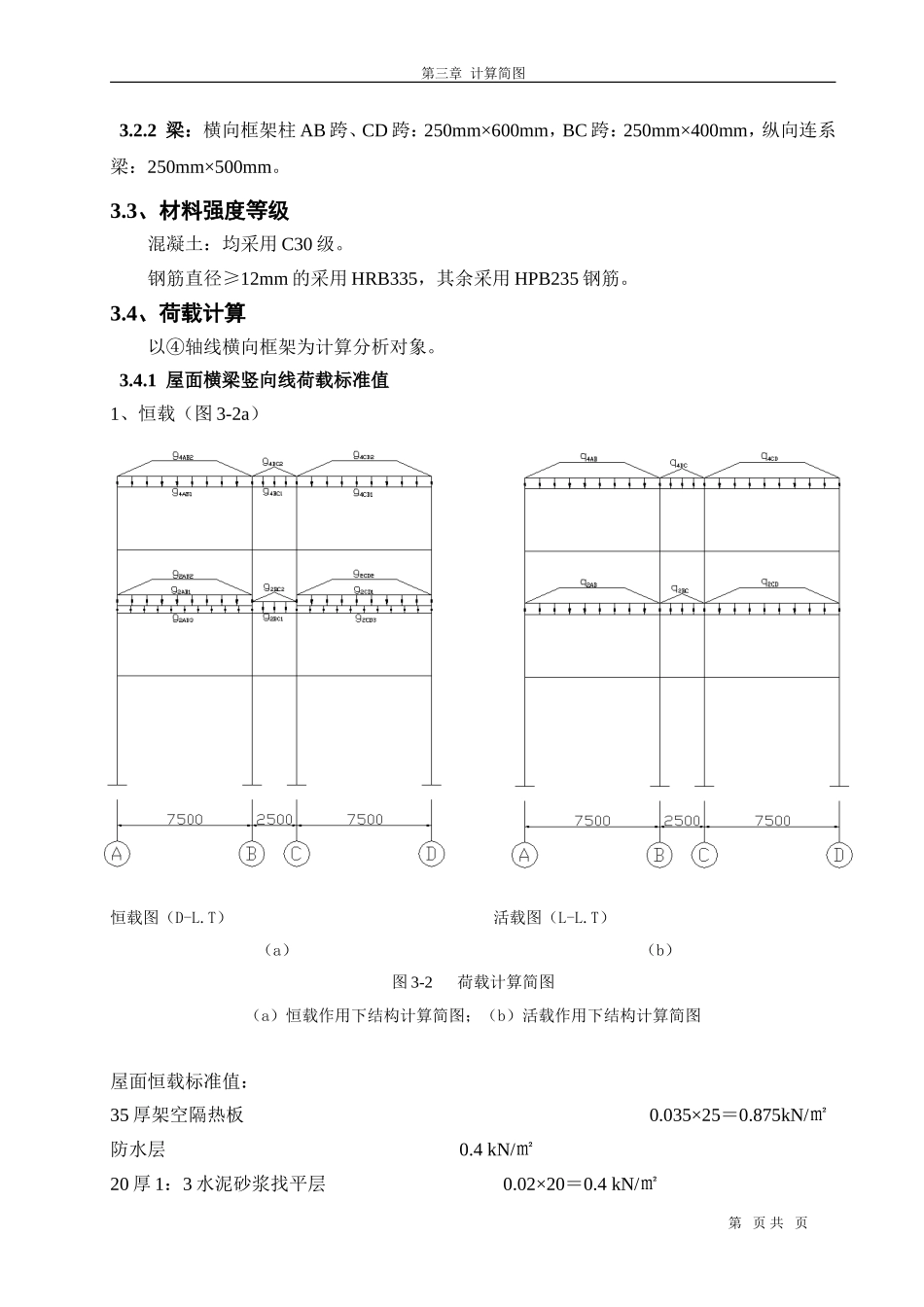

南京工业大学本科生毕业设计(论文)第三章计算简图3.1、确定计算简图本工程横向框架计算单元取图2-2中所示范围，框架的计算简图假定底层柱下端固定于基础，按工程地质资料提供的数据，地质条件较好，初步确定本工程基础采用柱下独立基础，挖去所有杂填土，基础置于第二层粉质粘土上，基底标高为设计标高－2.100m（图2-2）。柱子的高度底层为：=4.5＋2.1－0.5=6.1m（初步假设基础高度0.5m），二～四层柱高为～=3.5m。柱节点刚接，横梁的计算跨度取柱中心至中心间距离，三跨分别为：=7500、2500、7500。计算简图见图3-1。图3-1计算简图3.2、梁柱截面尺寸3.2.1框架柱： 本工程的高度h＝16.2m30m﹤，而且其抗震设防烈度为7度，根据《建筑抗震设计规范》，可确认笨建筑的抗震等级为二级的框架结构。∴＝0.8N取13边柱：＝＝边柱：∴边柱、中柱均取第页共页第三章计算简图3.2.2梁：横向框架柱AB跨、CD跨：250mm×600mm，BC跨：250mm×400mm，纵向连系梁：250mm×500mm。3.3、材料强度等级混凝土：均采用C30级。钢筋直径≥12mm的采用HRB335，其余采用HPB235钢筋。3.4、荷载计算以④轴线横向框架为计算分析对象。3.4.1屋面横梁竖向线荷载标准值1、恒载（图3-2a）恒载图（D-L.T）活载图（L-L.T）（a）（b）图3-2荷载计算简图（a）恒载作用下结构计算简图；（b）活载作用下结构计算简图屋面恒载标准值：35厚架空隔热板0.035×25＝0.875kN/㎡防水层0.4kN/㎡20厚1：3水泥砂浆找平层0.02×20＝0.4kN/㎡第页共页南京工业大学本科生毕业设计(论文)120（100）厚钢筋砼现浇板0.12×25＝3kN/㎡（AB、CD跨板厚取120，BC跨取100）(0.10×25＝2.5kN/㎡)12厚纸筋石灰粉平顶0.012×16＝0.192kN/㎡屋面恒载标准值：4.87kN/㎡(4.37kN/㎡)梁自重边跨AB、CD跨：0.25×0.6×25＝3.75kN/m梁侧粉刷：2×(0.6－0.12)×0.02×17＝0.33kN/m4.08kN/m中间跨BC跨：＝梁侧粉刷：＝作用在顶层框架梁上的线恒载标准值为：梁自重：＝＝，＝板传来的荷载：＝＝＝＝4.37×2.5＝10.932、活载（图3-2b）作用在顶层框架梁上的线活荷载标准值为：＝＝＝＝0.7×2.5＝1.753.4.2楼面横梁竖向线荷载标准值1、恒载（图3-2a）25厚水泥砂浆面层120（100）厚钢筋砼现浇板第页共页第三章计算简图12厚板底粉刷楼面恒载标准值：边跨（AB、CD跨）框架梁自重：中跨（BC跨）梁自重：作用在楼面层框架梁上的线恒载标准值为：梁自重：板传来的荷载：填充墙：粉刷：墙传来的荷载：2、活载（图3-2b）楼面活载：3.4.3屋面框架节点集中荷载标准值（图3-3）第页共页南京工业大学本科生毕业设计(论文)图3-3恒载顶层集中力1、恒载边跨连系梁自重：粉刷：1.2m高女儿墙：粉刷：连系梁传来屋面自重：顶层边节点集中荷载：中柱连系梁自重：粉刷：连系梁传来屋面自重：顶层中节点集中荷载：2、活载3.4.4楼面框架节点集中荷载标准值（图3-4）第页共页第三章计算简图图3-4恒载中间层节点集中力1、恒载边柱连系梁自重：粉刷：填充墙：粉刷：连系梁传来楼面自重：中间层边节点集中荷载：框架柱自重：中柱连系梁自重：粉刷：填充墙：粉刷：连系梁传来楼面自重：第页共页南京工业大学本科生毕业设计(论文)中间层中节点集中荷载：柱传来集中荷载：2、活载3.4.5地震作用1、建筑物总重力荷载代表值的计算（1）集中于屋盖处的质点重力荷载代表值:50%雪载：屋面恒载：横梁：纵梁：女儿墙：柱重：横墙：纵墙：钢窗：（2）集中于三、四层处的质点重力荷载代表值:第页共页第三章计算简图50%楼面活载：楼面恒载：横梁：纵梁：柱重：横墙：纵墙：钢窗：（3）集中于二层处的质点重力荷载代表值:50%楼面活载：楼面恒载：横梁：纵梁：柱重：横墙：纵墙：钢窗：2、地震作用计算第页共页南京工业大学本科生毕业设计(论文)（1）框架柱的抗侧移刚度：在计算梁柱线刚度时，应考虑楼盖对框架柱的影响，在现浇楼盖中，中框架梁的抗弯惯性矩取；边框架梁取，为框架梁按矩形截面计算的界面惯性矩。横梁、柱线刚度见表3-1。横梁、柱线刚度表3-1杆件截面尺寸相对刚度边框架梁2506003075001边框架梁2504003025000.889中框架梁2506003075001.333中框架梁2504003025001.182底层框架柱4004003061000...
