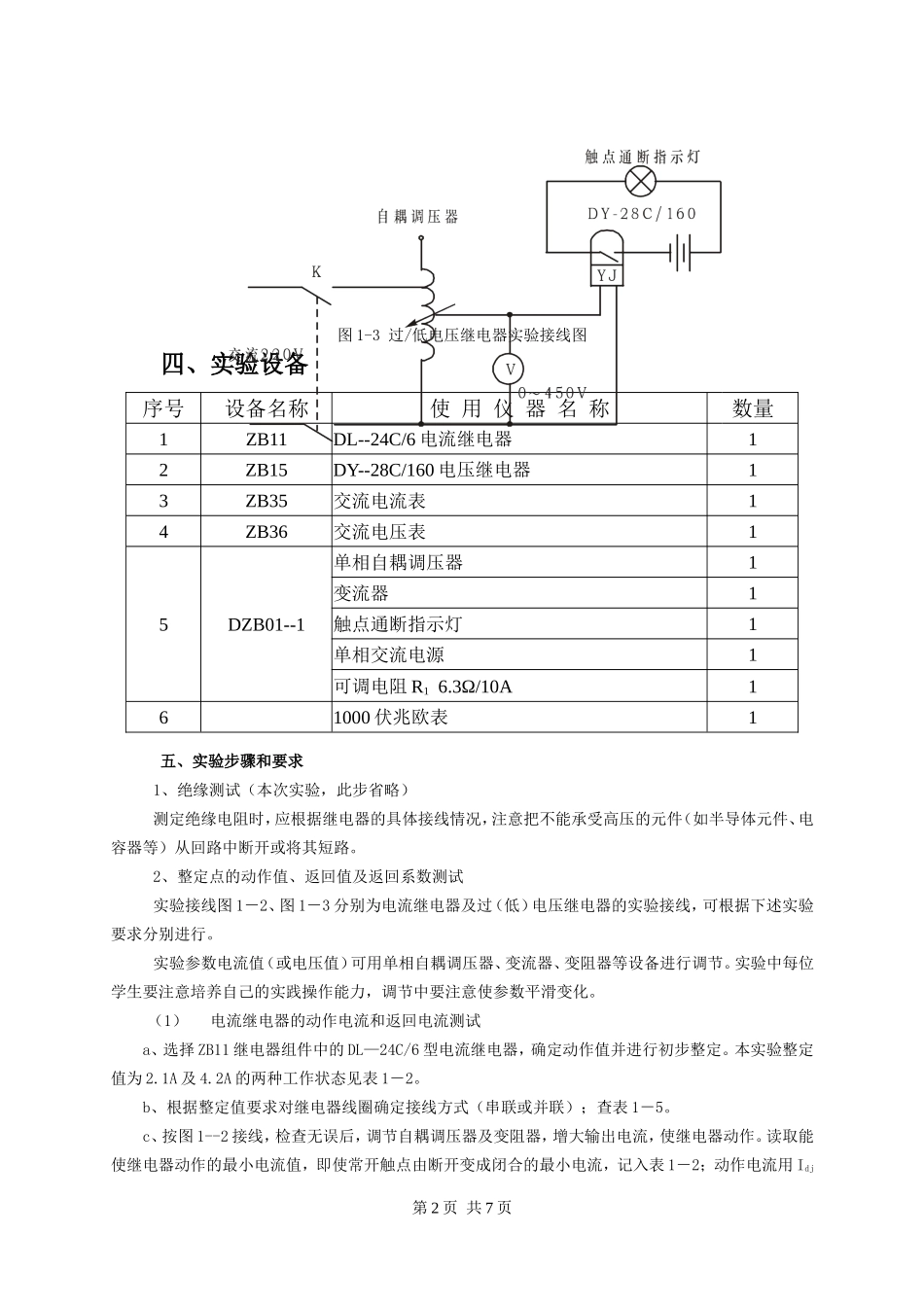

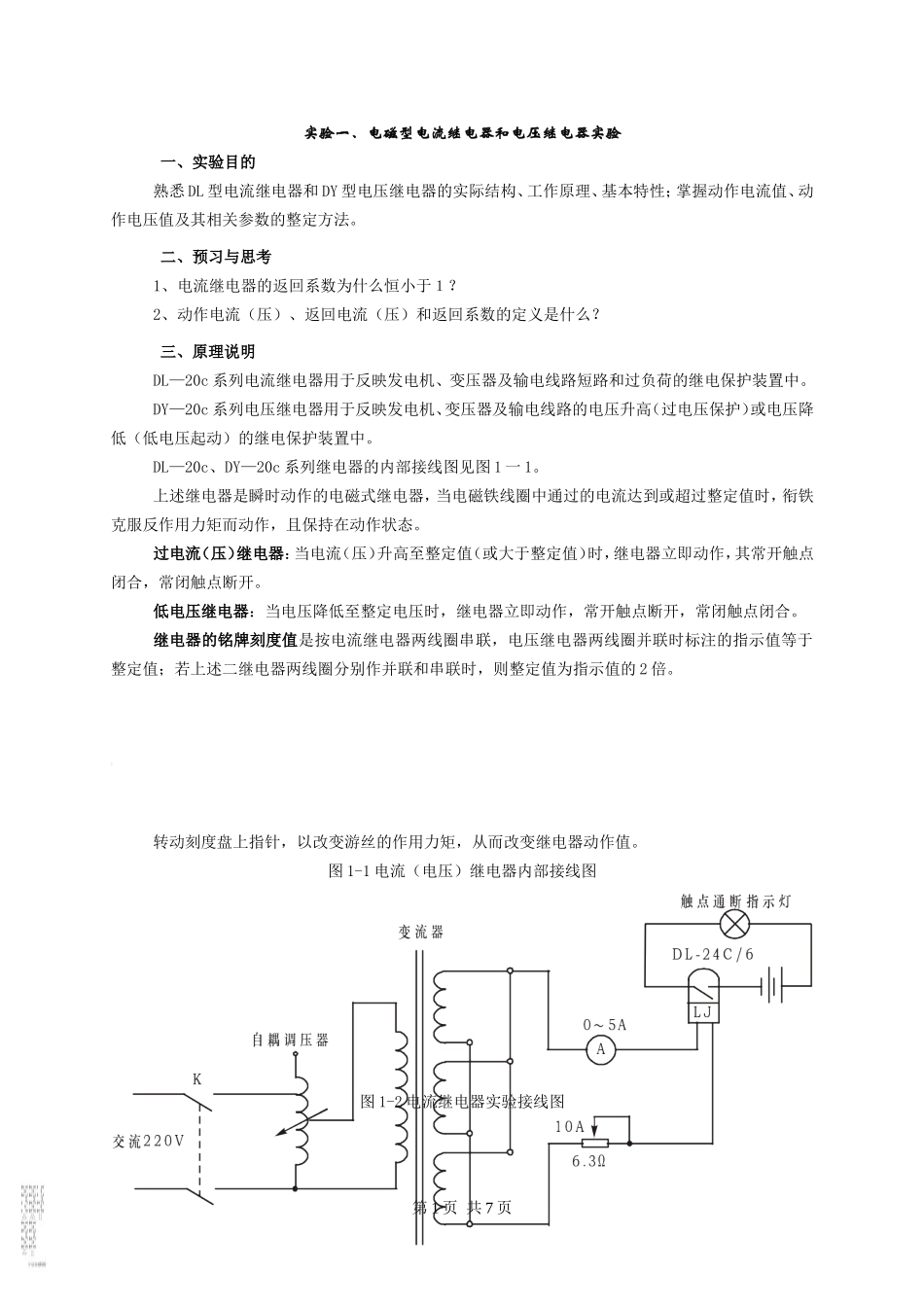

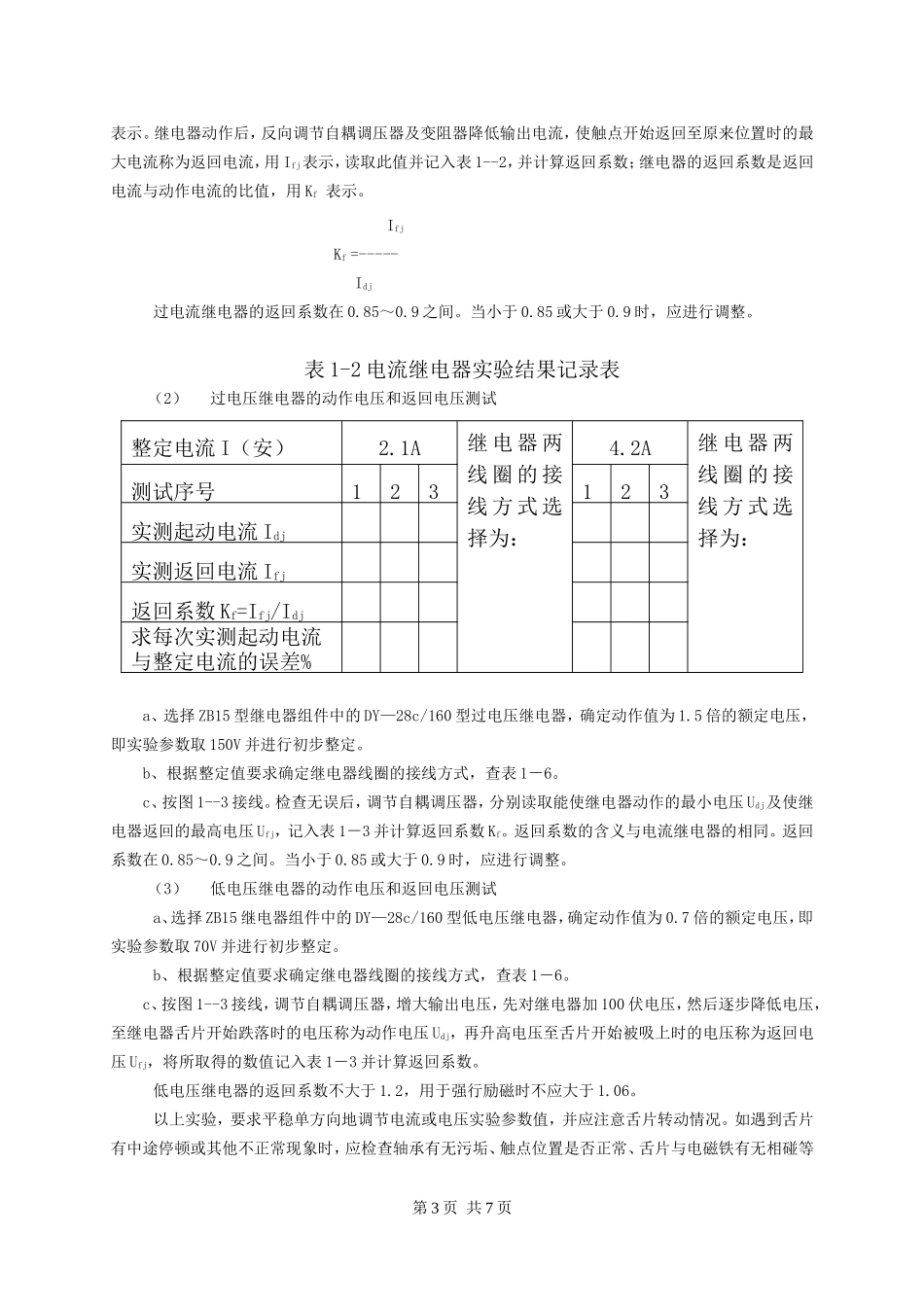

实验一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。DL—20c、DY—20c系列继电器的内部接线图见图1一1。上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。图1-1电流（电压）继电器内部接线图图1-2电流继电器实验接线图第1页共7页图1-3过/低电压继电器实验接线图四、实验设备序号设备名称使用仪器名称数量1ZB11DL--24C/6电流继电器12ZB15DY--28C/160电压继电器13ZB35交流电流表14ZB36交流电压表15DZB01--1单相自耦调压器1变流器1触点通断指示灯1单相交流电源1可调电阻R16.3Ω/10A161000伏兆欧表1五、实验步骤和要求1、绝缘测试（本次实验，此步省略）测定绝缘电阻时，应根据继电器的具体接线情况，注意把不能承受高压的元件（如半导体元件、电容器等）从回路中断开或将其短路。2、整定点的动作值、返回值及返回系数测试实验接线图1－2、图1－3分别为电流继电器及过（低）电压继电器的实验接线，可根据下述实验要求分别进行。实验参数电流值（或电压值）可用单相自耦调压器、变流器、变阻器等设备进行调节。实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。（1）电流继电器的动作电流和返回电流测试a、选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。本实验整定值为2.1A及4.2A的两种工作状态见表1－2。b、根据整定值要求对继电器线圈确定接线方式（串联或并联）；查表1－5。c、按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用Idj第2页共7页表示。继电器动作后，反向调节自耦调压器及变阻器降低输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用Ifj表示，读取此值并记入表1--2，并计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用Kf表示。IfjKf=-----Idj过电流继电器的返回系数在0.85～0.9之间。当小于0.85或大于0.9时，应进行调整。表1-2电流继电器实验结果记录表（2）过电压继电器的动作电压和返回电压测试a、选择ZB15型继电器组件中的DY—28c/160型过电压继电器，确定动作值为1.5倍的额定电压，即实验参数取150V并进行初步整定。b、根据整定值要求确定继电器线圈的接线方式，查表1－6。c、按图1--3接线。检查无误后，调节自耦调压器，分别读取能使继电器动作的最小电压Udj及使继电器返回的最高电压Ufj，记入表1－3并计算返回系数Kf。返回系数的含义与电流继电器的相同。返回系数在0.85～0.9之间。当小于0.85或大于0.9时，应进行调整。（3）低电压继电器的动作电压和返回电压测试a、选择ZB15继电器组件中的DY—28c/160型低电压继电器，确定动作值为0.7倍的额定电压，即实验参数取70V并进行初步整定。b、根据整定值要求确定继电器线圈的接线方式，查表1－6。c、按图1--3接线，调节自耦调压器，增大输出电压，先对继电器加100伏电压，然后逐步降低电压，至继电器舌片...
