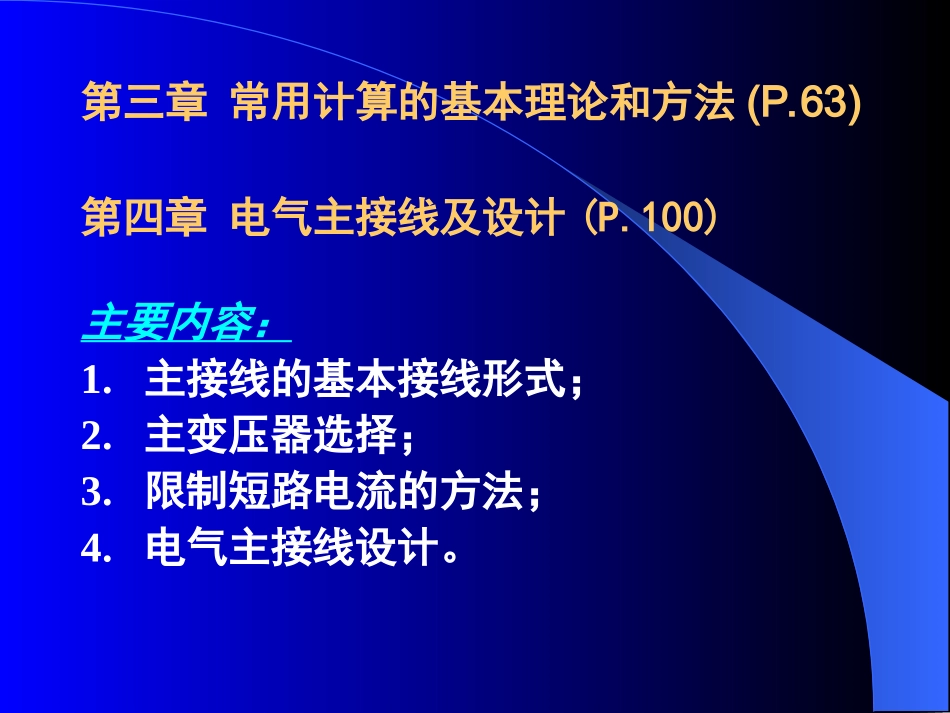

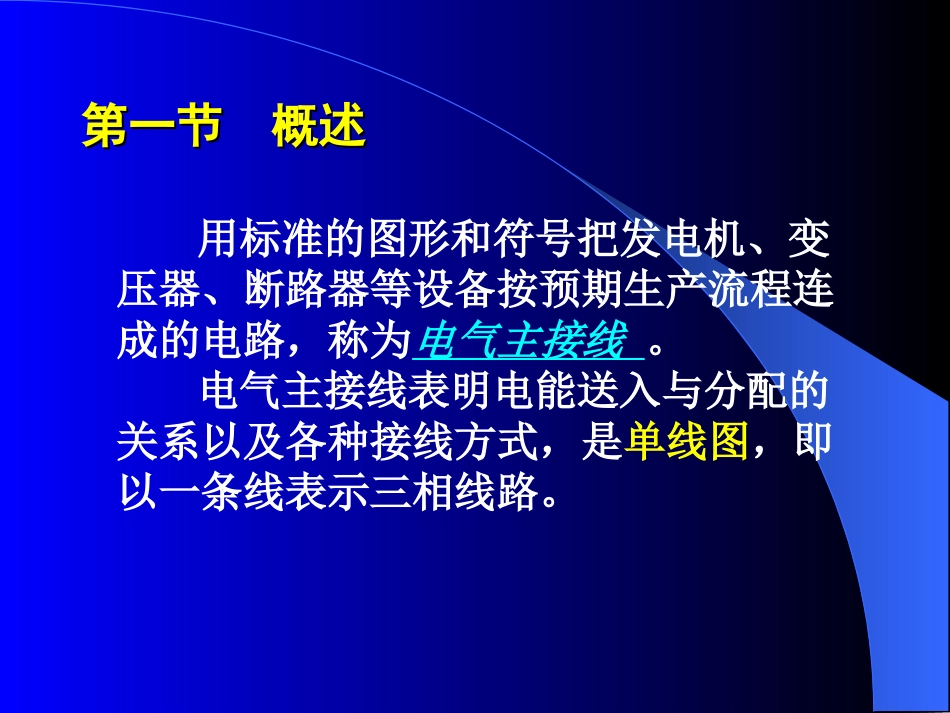

第三章常用计算的基本理论和方法(P.63)第四章电气主接线及设计(P.100)主要内容：1.主接线的基本接线形式；2.主变压器选择；3.限制短路电流的方法；4.电气主接线设计。第一节概述第一节概述用标准的图形和符号把发电机、变压器、断路器等设备按预期生产流程连成的电路，称为电气主接线。电气主接线表明电能送入与分配的关系以及各种接线方式，是单线图，即以一条线表示三相线路。在发电厂和变电站的控制室内，为了表明实际运行状况，通常设有电气主接线模拟图。运行时，模拟图中各种电气设备所显示的工作状态必须与实际运行状态相符。一、对主接线的基本要求1.可靠性就是连续供电的可能性。怎样分析和评价主接线的可靠性？1）厂（所）在电力系统中的地位和作用；2）可靠性与负荷性质和类别有关；3）为保证系统可靠，应提高设备的可靠性；4）运行经验写入规程，是提高可靠性的重要条件。一般而言，因事故被迫中断供电的机会越少、影响范围越小、停电时间越短，主接线的可靠性就越高。说明：1）只有大系统、大机组才定量计算可靠性。2）定性分析和衡量可靠性时，一般从以下几方面考虑：（1）QF检修，是否影响供电；（2）线路、QF或母线故障，以及母线或QS-W检修时，停运多少条线以及停电时间长短；（3）全厂（所）停电的可能性；（4）大机组停运时，对稳定的影响。2.灵活性定义：（1）操作的方便性：结构简单，操作方便。（2）调度的方便性：指适应系统运行方式要求的能力，即改变运行方式的简捷程度、快慢速度。（3）扩建的方便性：指考虑扩建的可能性，即扩建时能否不停电或少停电。3.经济性1）投资省，包括一次部分、二次部分2）占地少3）电能损耗少总之，发展、节约并重，以经营为主。二、设计原则以设计任务书为依据，以技术法规为准绳，结合实际。工程设计四个阶段：可行性研究阶段，初步设计阶段、技术设计阶段、施工设计阶段。强调：（1）树立技术法规观念；（2）从实际出发，解决可靠性、经济性之间的矛盾，随时解决出现的问题；（3）经过技术经济比较，确定主接线方案；（4）大机组、超高压机组需计算可靠性。三、设计步骤（以课程设计、毕业设计为例）1.分析原始资料；2.确定主接线方案；3.计算短路电流；4.选择主要设备；5.绘制主接线图；6.概算。第二节主接线的基本接线形式一、有汇流母线单母线及其变形、双母线及其变形、3/2QF（4/3QF）接线、变压器—母线组接线。以下分别介绍：（一）单母线及其变形1.单母线接线是将所有电源线及出线都接在同一组母线上。2.倒闸操作：QS先通后断的原则。3.特点：简单、设备少、操作方便、便于扩建；可靠性低：*检修出线开关，停该回路；*检修母线或QS-W，全停；*母线或QS-W故障，全停。4.提高可靠性、灵活性的措施：（1）母线分段（2）加旁路母线单母线分段接线QF1QS1单母线分段接线仍存在以下缺点：（1）检修出线断路器，停该回路；（2）任一段母线或QS-W故障或检修时，连接在该段母线上的所有回路都停电。为使检修出线断路器时不停电，可以加装旁路母线：（1）单母线带旁路；（2）单母线分段带旁路。单母线带旁路A段B段QF1W单母分段带旁路（二）双母线及其变形1.双母线接线的组成：*有两组母线，并通过母联开关连接；*每回进出线均经一台QF和两组QS分别连接在两组母线上。双母线接线2.运行方式：（1）一组工作，一组备用——单母线。（2）都是工作母线——单母线分段。若合母联开关，电源与负荷平均分配在两组母线上——固定连接，使母线保护变得简单。若断母联开关——母线硬分段，可以限制短路电流。3.特点优点：（1）供电可靠*检修任一段母线，不中断供电；倒闸：*任一段母线故障，能迅速恢复供电；*检修任一回路的QS-W，只断该回路。（2）调度灵活*通过倒闸操作可以组成多种运行方式；*扩建方便，向左右任一方向扩建，不会造成原有回路停电。缺点：（1）投资大（设备多）；（2）检修出线QF时，停该回路；（3）母线故障时，需短时切换较多的电源和负荷（倒闸步骤多，误操作机会就多）。4.改进措施（1）双母线三分段缩小了母线故障的停电范围。可以在分段处加母线电抗器，以限制短路电流，提高可靠性。双母线三分段接线（2）加旁...
