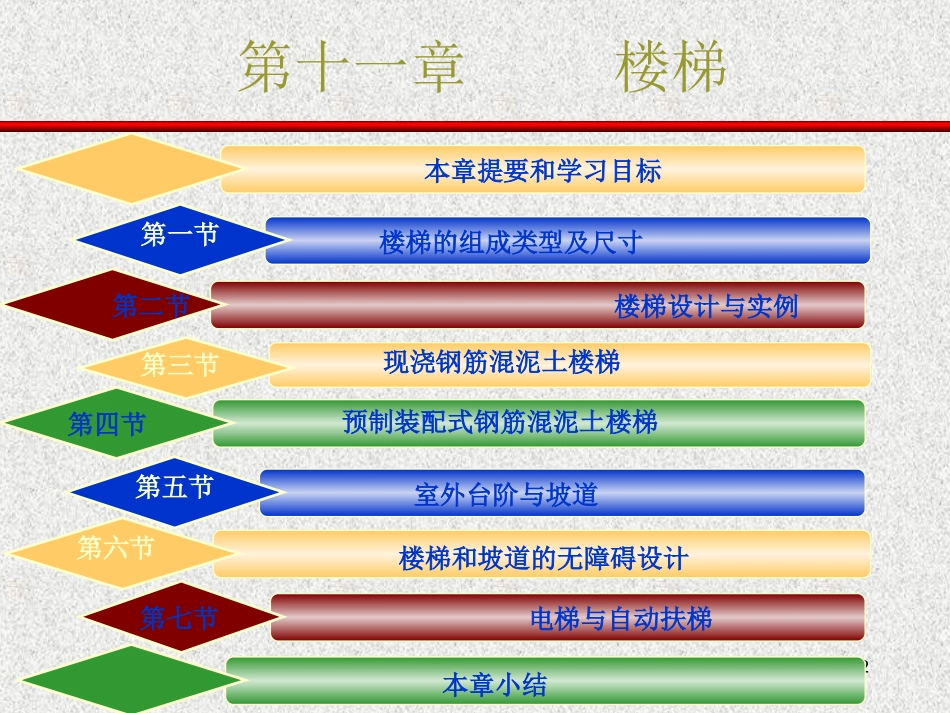

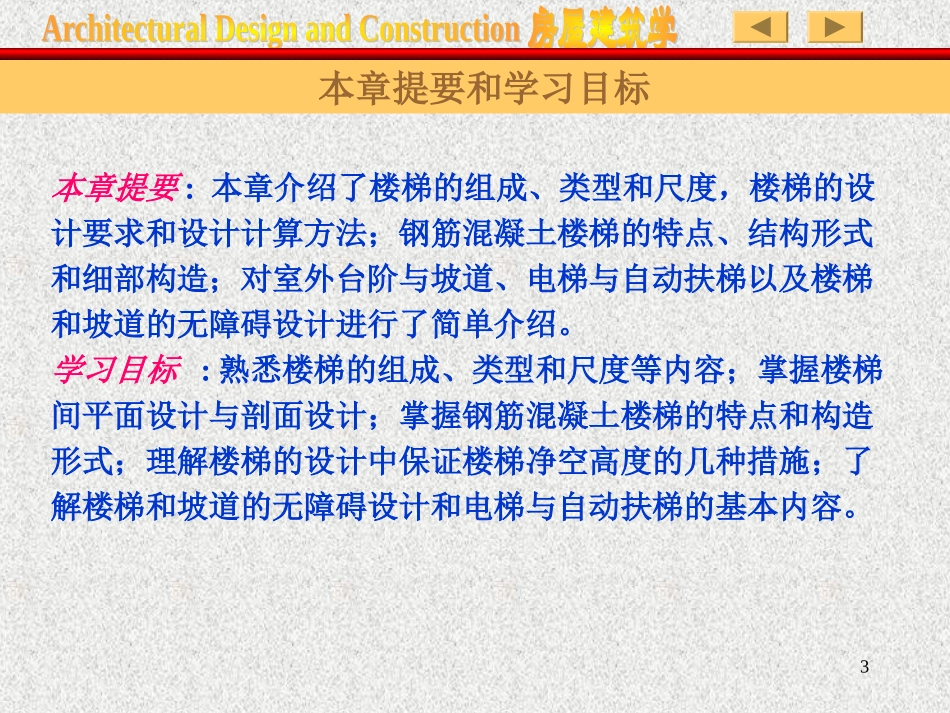

1房屋建筑学房屋建筑学2第十一章楼梯本章提要和学习目标楼梯的组成类型及尺寸第一节楼梯设计与实例第二节现浇钢筋混泥土楼梯第三节第四节预制装配式钢筋混泥土楼梯室外台阶与坡道第五节楼梯和坡道的无障碍设计第六节电梯与自动扶梯第七节本章小结3本章提要和学习目标本章提要:本章介绍了楼梯的组成、类型和尺度，楼梯的设计要求和设计计算方法；钢筋混凝土楼梯的特点、结构形式和细部构造；对室外台阶与坡道、电梯与自动扶梯以及楼梯和坡道的无障碍设计进行了简单介绍。学习目标:熟悉楼梯的组成、类型和尺度等内容；掌握楼梯间平面设计与剖面设计；掌握钢筋混凝土楼梯的特点和构造形式；理解楼梯的设计中保证楼梯净空高度的几种措施；了解楼梯和坡道的无障碍设计和电梯与自动扶梯的基本内容。4一、楼梯的组成楼梯主要由楼梯梯段、楼梯平台、栏杆扶手三部分组成（图11-1）。（一）楼梯梯段楼梯梯段是由若干踏步组成，是供层间上下行走的通道构件。（二）楼梯平台楼梯平台是指用来联通楼层、转换梯段方向以及供行人中途休息的水平构件。（三）栏杆（或栏板）和扶手栏杆是指布置在楼梯梯段的边缘和平台临空的一面，用以保障楼梯上行人行走安全的围护构件。栏杆或栏板顶部供人们行走倚扶用的连续构件称为扶手。第一节楼梯的组成、类型及尺度5二、楼梯的类型楼梯的分类的方法较多，最常见的方法有以下几类；（一）按使用材料分类：可分为木楼梯、钢楼梯和钢筋混凝土楼梯等。（二）按使用功能分：可分为主要楼梯、次要楼梯、辅助楼梯、疏散楼梯等。（三）按其所在位置分：可分为室内楼梯和室外楼梯。（四）按楼梯踏步平面几何形状分:可分为矩形踏步楼梯和非矩形踏步楼梯。（五）按楼梯间的形式分：有开敞式楼梯间、封闭式楼梯间、防烟楼梯间。（六）按楼梯平面形式分：有直上式（直跑式）楼梯（图11-2.a.b）、曲尺式（折角）楼梯（图11-2.c.d）、双折式（双跑）楼梯（图11-2.g.f）、剪刀楼梯（图11-2.h）、弧形楼梯和螺旋式楼梯（图11-2.i.j）。第一节楼梯的组成、类型及尺度6一、楼梯的设计的基本要求（一）满足使用功能上的要求（二）满足建筑结构设计的要求（三）满足建筑造型的要求第二节楼梯设计与实例7二、楼梯的尺度（一）楼梯的坡度楼梯的坡度有两种表示方法：•一种是用斜面和水平面的夹角来表示；•另一种是用斜面的垂直投影高度与斜面的水平投影长度之比来表示。楼梯坡度常用范围为20º～45º，一般控制在30º左右。楼梯、坡道、爬梯的坡度范围见图11-3。第二节楼梯设计与实例8（二）踏步尺寸每个踏步由踏面和踢面组成（图11-4）。踏面宽度不宜小于240mm。当踏面宽度尺寸较小时，通常采取加做踏口的方法加宽踏面。踏口的挑出尺寸为20～25mm。踢面高度的确定与踏面宽度有关。可按下列经验公式计算踏步尺寸：2r+g=560～630mm或r+g=450mm式中：r——踏步踢面高度；g——踏步踏面宽度。560～630mm表示一般人的步距。一般楼梯踏步尺寸见表11-1。第二节楼梯设计与实例9第二节楼梯设计与实例楼梯类别最小宽度最大高度坡度步距住宅共用楼梯0.260.17533.94º0.61幼儿园、小学校等楼梯0.260.1529.98º0.56电影院、剧场、体育馆、商场、医院、旅馆和大中学校等楼梯0.280.1629.74º0.60其他建筑楼梯0.260.1733.18º0.60专用疏散楼梯0.250.1835.75º0.61服务楼梯、住宅套内楼梯0.220.2042.27º0.62表11-1楼梯踏步最小宽度和最大高度（m）10（三）梯段宽度梯段的宽度是指墙面至两楼梯扶手中心线之间或楼梯扶手中心线之间的水平距离。它主要取决于通行人流股数、搬运物件尺寸大小以及防火规范中有关疏散宽度的要求（图11-5）。在多层建筑中，梯段宽度还应按上层最多一层的人流股数来确定。作为主要交通用的楼梯梯段宽度是根据使用过程中人流股数确定的（表11-2）。并不应小于两股人流，即上行与下行在楼梯段中间相遇时能正常通过（图11-5）。每股人流宽取550mm＋（0～150mm）。第二节楼梯设计与实例11第二节楼梯设计与实例类别梯段宽备注单人通过750～900满足单人携物通过双人通过1100～1400多人通过1650～2100表11-2楼梯梯段宽度12（四）梯井宽度梯井是指楼梯梯段之间形成的空间。梯井的宽度...
