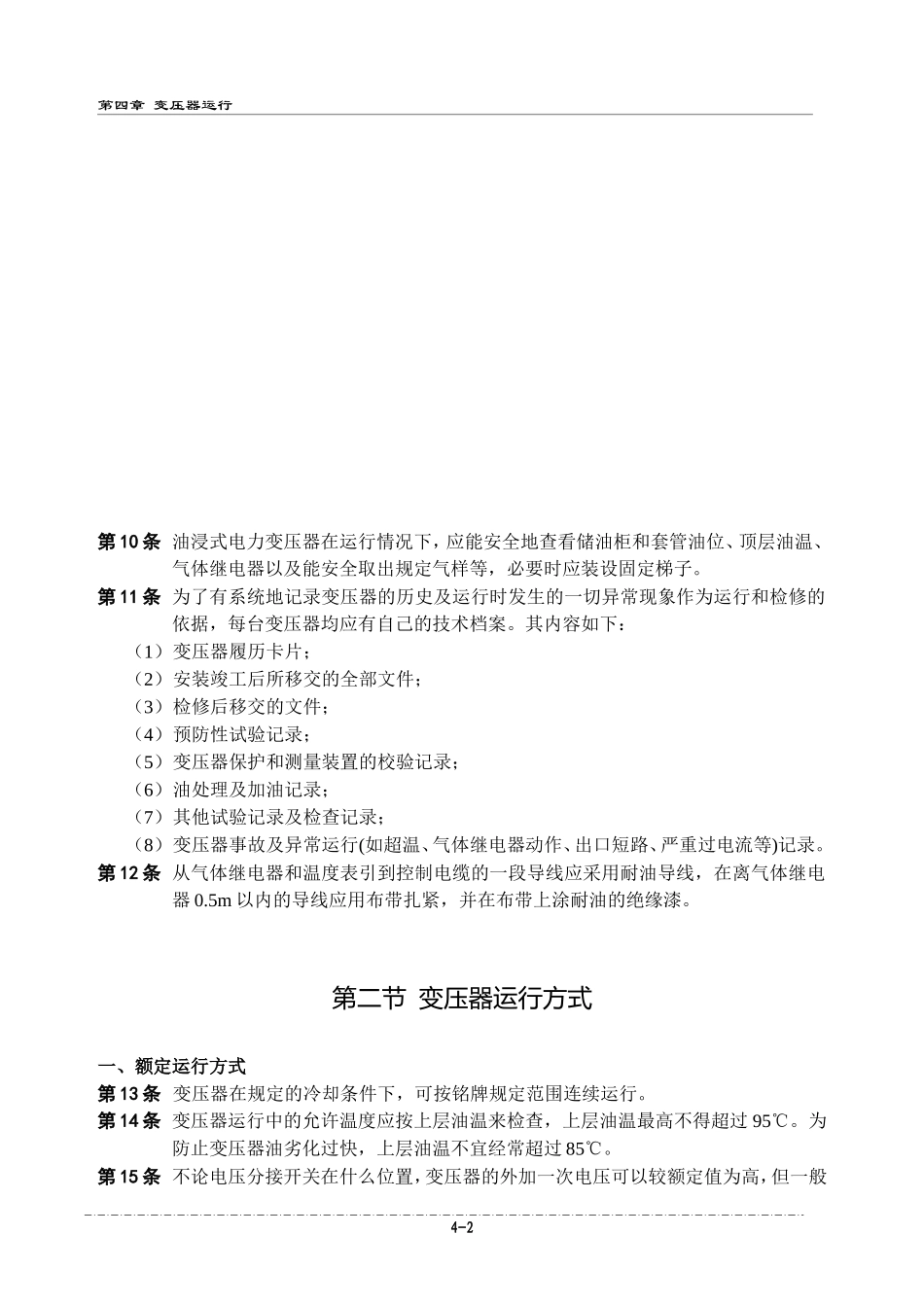

第四章变压器运行4第四章变压器运行第一节基本要求第1条变压器应按部颁有关规程的规定装设保护装置及测量仪表。第2条变压器可用熔断器保护，但熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。1l0kV分级绝缘的变压器用熔断器保护时，其中性点必须直接接地。第3条变压器的油保护装置应符合以下要求：（1）所有油浸式(除密封式外)变压器均应装设有油位指示器，储油柜的容积大小应使冬季变压器停用时和夏季变压器带最大负荷时，均能在油位指示器上看到油位。油位指示器上应划有三条监视线，表示使用地点的最高、平均和最低环境温度时应有的油面，并注明其温度。为防止油位指示器的指示错误，油位指示器的下缘应高于储油柜和变压器之间的连接管的上端管口。（2）l00kV·A及以上变压器的储油柜，应装设带油封的吸湿器。（3）3150kV·A及以上的变压器应装有净油器，其进、出油口应设有过滤器，且应安装正确。（4）8000kV·A及以上的油浸式变压器应装设隔膜保护装置或采用充氮保护装置。（5）一般储油柜顶部与安全气道上部空间应用管道连通。隔膜式储油柜胶囊内腔应经油封吸湿器与大气相通，在储油柜内部出现气体时应能排出。第4条变压器室(或升压站)的门应采用阻燃或不燃材料，并应上锁。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险!”标示牌。第5条变压器室应有适当的通风，以使变压器在一年中任何季节均能在额定负荷下运行。第6条安装油浸式电力变压器场所应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。室内(洞内)容量在20MV·A及以上的变压器，户外容量在90MV·A及以上的变压器应装设喷水雾的、或其他的灭火装置。户外安装油量在1000kg上的变压器，应装设储油池(或挡油墙)和事故排油设施。储油池和挡油墙的长宽尺寸，一般较变压器外廓尺寸相应增大lm，储油池内一般铺设卵石层，其厚度不小于250mm，卵石直径约30~50mm。事故排油系统应畅通，排油管内径不宜小于1l0mm，且不引起环境污染及扩大事故。第7条设计布置大型钟罩式变压器时，应考虑永久性起吊钟罩设施，或临时起吊设施及所需的工作场地第8条发电厂的主变压器，在其引出线上应按相涂色。第9条装有气体继电器的油浸式电力变压器，安装时应注意使其顶盖沿气体继电器的方向有1～1.5％的升高坡度，变压器至储油柜的油管应与变压器顶盖的最高点连接，并有2％～4％的升高坡度，以便使气体继电器能正确地动作。气体继电器的安装位置如图4-1所示，浮筒式气体继电器工作原理如图4-2所示。4-1图4-1气体继电器的安装位置图4-2浮筒式气体继电器的工作原理第四章变压器运行第10条油浸式电力变压器在运行情况下，应能安全地查看储油柜和套管油位、顶层油温、气体继电器以及能安全取出规定气样等，必要时应装设固定梯子。第11条为了有系统地记录变压器的历史及运行时发生的一切异常现象作为运行和检修的依据，每台变压器均应有自己的技术档案。其内容如下：（1）变压器履历卡片；（2）安装竣工后所移交的全部文件；（3）检修后移交的文件；（4）预防性试验记录；（5）变压器保护和测量装置的校验记录；（6）油处理及加油记录；（7）其他试验记录及检查记录；（8）变压器事故及异常运行(如超温、气体继电器动作、出口短路、严重过电流等)记录。第12条从气体继电器和温度表引到控制电缆的一段导线应采用耐油导线，在离气体继电器0.5m以内的导线应用布带扎紧，并在布带上涂耐油的绝缘漆。第二节变压器运行方式一、额定运行方式第13条变压器在规定的冷却条件下，可按铭牌规定范围连续运行。第14条变压器运行中的允许温度应按上层油温来检查，上层油温最高不得超过95℃。为防止变压器油劣化过快，上层油温不宜经常超过85℃。第15条不论电压分接开关在什么位置，变压器的外加一次电压可以较额定值为高，但一般4-24第四章变压器运行不得超过分接头电压值5％。如果所加一次电压不超过其相应额定值的5％。则变压器的二次侧可按额定电流运行。在个别情况下，根据变压器的构造特点，经过试验或经制造厂家认可，加在变压器的一次电压允许增加至该分接头额定电压的110％。此时，允许的电流值应遵守制造厂的规定...
