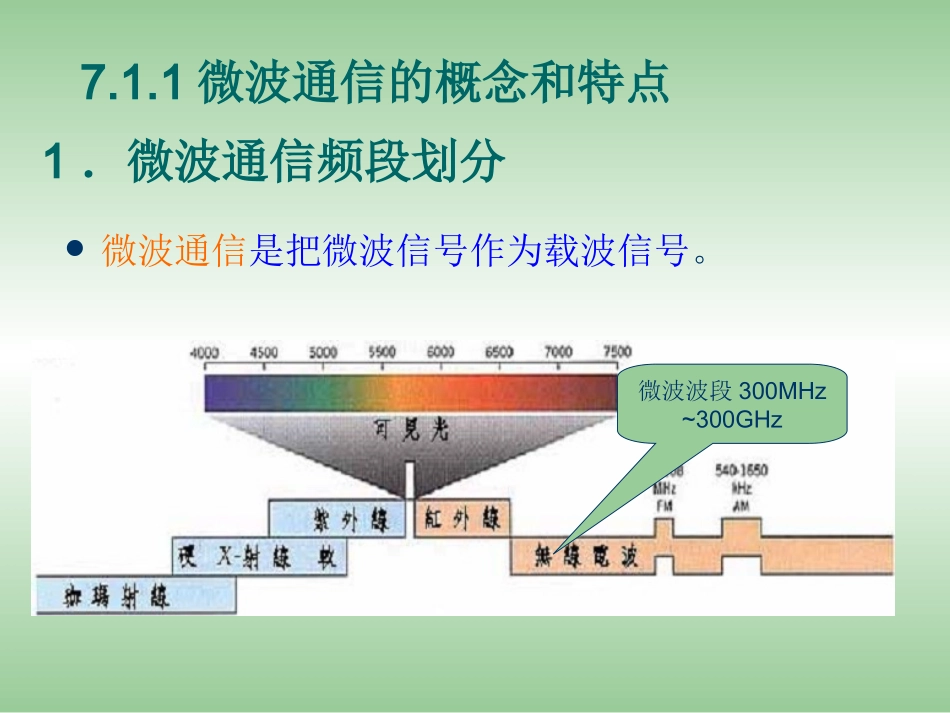

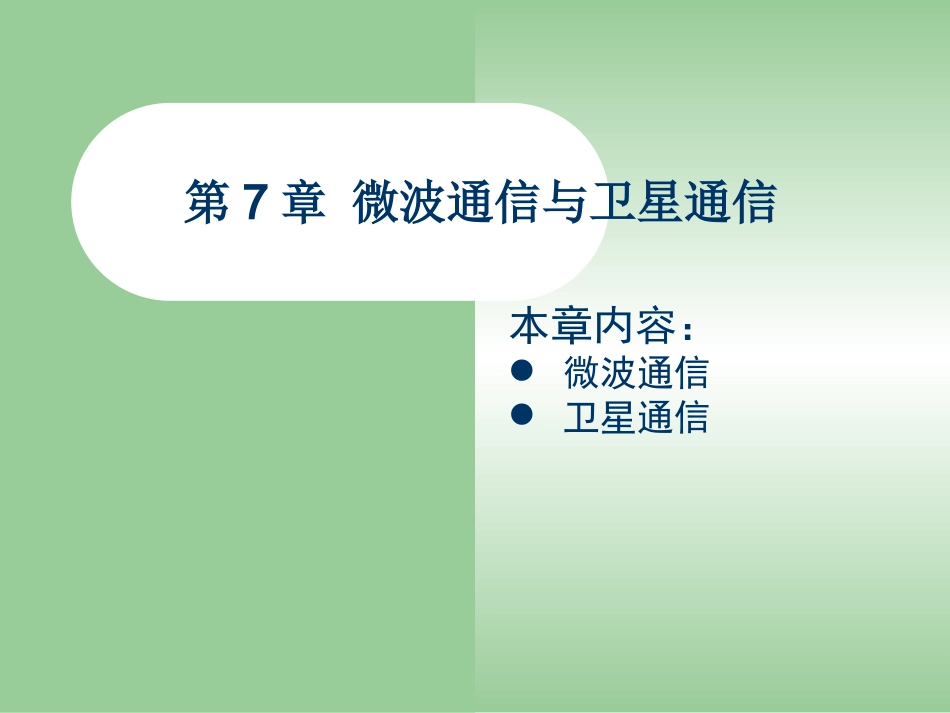

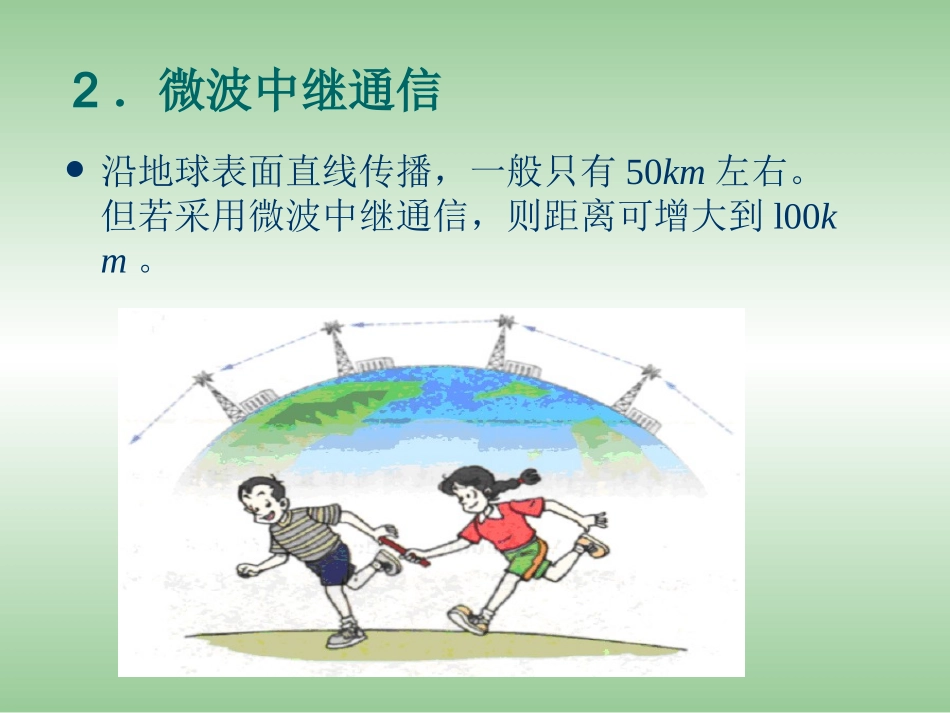

第7章微波通信与卫星通信本章内容：微波通信卫星通信1．微波通信频段划分微波通信是把微波信号作为载波信号。微波波段300MHz~300GHz7.1.1微波通信的概念和特点2．微波中继通信沿地球表面直线传播，一般只有50km左右。但若采用微波中继通信，则距离可增大到l00km。3．微波通信的特点通信频段的频带宽，传输信息容量大通信稳定、可靠接力传输通信灵活性较大天线增益高、方向性强投资少、建设快数字化7.1.2数字微波通信系统的组成终端站、分路站、枢纽站和中继站用户终端：逻辑上最靠近用户的输入/输出设备，如电话机传真机等；交换机：实现本地用户终端之间的业务互通，即可实现本地语音用户之间的通话，又可通过微波中继通信线路实现本地用户终端与远地用户终端之间的业务互通；终端复用设备：将交换机送来的信号进行适当变换送到微波站，也可将微波站送来的信号变换后送到交换机；微波站；传输来自终端复用设备的群路信号；中继站：实现中继传输7.1.3微波站设备微波收、发信设备–工作频段：1.7GHz~12GHz–发信：输出功率(1瓦左右)、频率稳定度(10-5)–收信：通频带微波天线设备电源设备监测设备7.1.4微波传输损耗–衰减：信号损耗。–衰落：无线电线路上接收信号电平的随机起伏。补偿技术–均衡：补偿失真；–分集接收：用多套收信设备接收同一个信号由发射设备发射的经多条路径传播的信号。数字微波通信系统的应用干线光纤传输的备份及补充；边远地区和专用通信网；城市内的短距离直线连接；无线微波接入系统。7.2卫星通信将微波中继站放在人造卫星上时，微波通信便形成了卫星通信系统。–利用35786.6km高的人造同步地球卫星地球AB7.2.1卫星通信的特点通信覆盖面积大–1颗卫星覆盖地球表面42%通信距离远–卫星最大通信距离达1800km传输容量大线路稳定可靠，质量高–畅通率在99.8%以上通信灵活传输延迟大–往返传播延迟约为0.54s7.2.2卫星通信系统卫星通信系统按卫星的运动方式可分为：同步卫星通信系统(GEO)非同步卫星通信系统1．同步卫星：卫星对地球相对静止2．非同步卫星：系统的卫星群在绕地球转动由66颗卫星组成，高度785km。历经11年、耗资50亿美元。“铱星”电话系统于1998年11月正式投入运营的时候，被誉为科技的创举、通信的先锋。7.2.3通信卫星通信卫星的组成7.2.4地球站7.2.5卫星通信多址方式卫星通信的多址方式：指在卫星覆盖区内的多个地球站，通过一颗卫星的中继，建立双址或多址的听信。主要有四种多址方式：频分多址时分多址空分多址码分多址7.2.5卫星通信的主要应用VSAT（甚小天线地球站）卫星通信系统卫星移动通信系统直播卫星系统导航定位系统气象卫星
