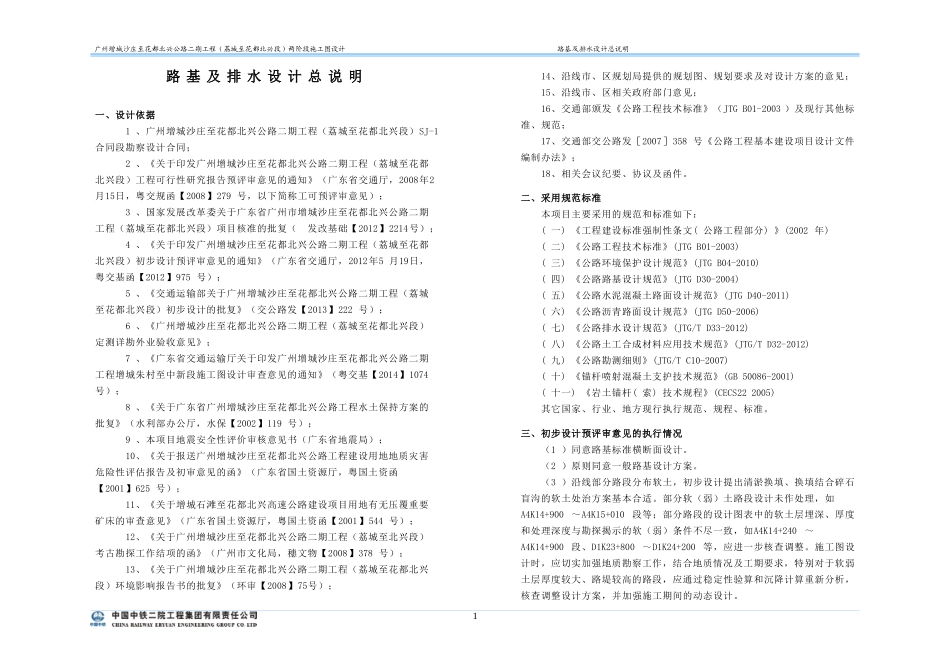

广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）两阶段施工图设计路基及排水设计总说明路基及排水设计总说明一、设计依据1、广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）SJ-1合同段勘察设计合同；2、《关于印发广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）工程可行性研究报告预评审意见的通知》（广东省交通厅，2008年2月15日，粤交规函【2008】279号，以下简称工可预评审意见）；3、国家发展改革委关于广东省广州市增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）项目核准的批复（发改基础【2012】2214号）；4、《关于印发广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）初步设计预评审意见的通知》（广东省交通厅，2012年5月19日，粤交基函【2012】975号）；5、《交通运输部关于广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）初步设计的批复》（交公路发【2013】222号）；6、《广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）定测详勘外业验收意见》；7、《广东省交通运输厅关于印发广州增城沙庄至花都北兴公路二期工程增城朱村至中新段施工图设计审查意见的通知》（粤交基【2014】1074号）；8、《关于广东省广州增城沙庄至花都北兴公路工程水土保持方案的批复》（水利部办公厅，水保【2002】119号）；9、本项目地震安全性评价审核意见书（广东省地震局）；10、《关于报送广州增城沙庄至花都北兴公路工程建设用地地质灾害危险性评估报告及初审意见的函》（广东省国土资源厅，粤国土资函【2001】625号）；11、《关于增城石滩至花都北兴高速公路建设项目用地有无压覆重要矿床的审查意见》（广东省国土资源厅，粤国土资函【2001】544号）；12、《关于广州增城沙庄至花都北兴公路二期工程（荔城至北兴段）考古勘探工作结项的函》（广州市文化局，穗文物【2008】378号）；13、《关于广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）环境影响报告书的批复》（环审【2008】75号）；14、沿线市、区规划局提供的规划图、规划要求及对设计方案的意见；15、沿线市、区相关政府部门意见；16、交通部颁发《公路工程技术标准》（JTGB01-2003）及现行其他标准、规范；17、交通部交公路发［2007］358号《公路工程基本建设项目设计文件编制办法》；18、相关会议纪要、协议及函件。二、采用规范标准本项目主要采用的规范和标准如下：(一)《工程建设标准强制性条文(公路工程部分)》(2002年)(二)《公路工程技术标准》(JTGB01-2003)(三)《公路环境保护设计规范》(JTGB04-2010)(四)《公路路基设计规范》(JTGD30-2004)(五)《公路水泥混凝土路面设计规范》(JTGD40-2011)(六)《公路沥青路面设计规范》(JTGD50-2006)(七)《公路排水设计规范》(JTG/TD33-2012)(八)《公路土工合成材料应用技术规范》(JTG/TD32-2012)(九)《公路勘测细则》(JTG/TC10-2007)(十)《锚杆喷射混凝土支护技术规范》(GB50086-2001)(十一)《岩土锚杆(索)技术规程》(CECS222005)其它国家、行业、地方现行执行规范、规程、标准。三、初步设计预评审意见的执行情况（1）同意路基标准横断面设计。（2）原则同意一般路基设计方案。（3）沿线部分路段分布软土，初步设计提出清淤换填、换填结合碎石盲沟的软土处治方案基本合适。部分软（弱）土路段设计未作处理，如A4K14+900～A4K15+010段等；部分路段的设计图表中的软土层埋深、厚度和处理深度与勘探揭示的软（弱）条件不尽一致，如A4K14+240～A4K14+900段、D1K23+800～D1K24+200等，应进一步核查调整。施工图设计时，应切实加强地质勘察工作，结合地质情况及工期要求，特别对于软弱土层厚度较大、路堤较高的路段，应通过稳定性验算和沉降计算重新分析，核查调整设计方案，并加强施工期间的动态设计。1广州增城沙庄至花都北兴公路二期工程（荔城至花都北兴段）两阶段施工图设计路基及排水设计总说明执行情况：对软土路基段落及软土埋深、厚度、处理措施进行了认真核查和调整。（4）项目所在区域零星存在崩塌及表层坍滑等不良地质，应加强工程地质勘察，根据不同路段的具体情况采取合理的处治措施，并加强施工期间...
