液化气减压阀VIP免费

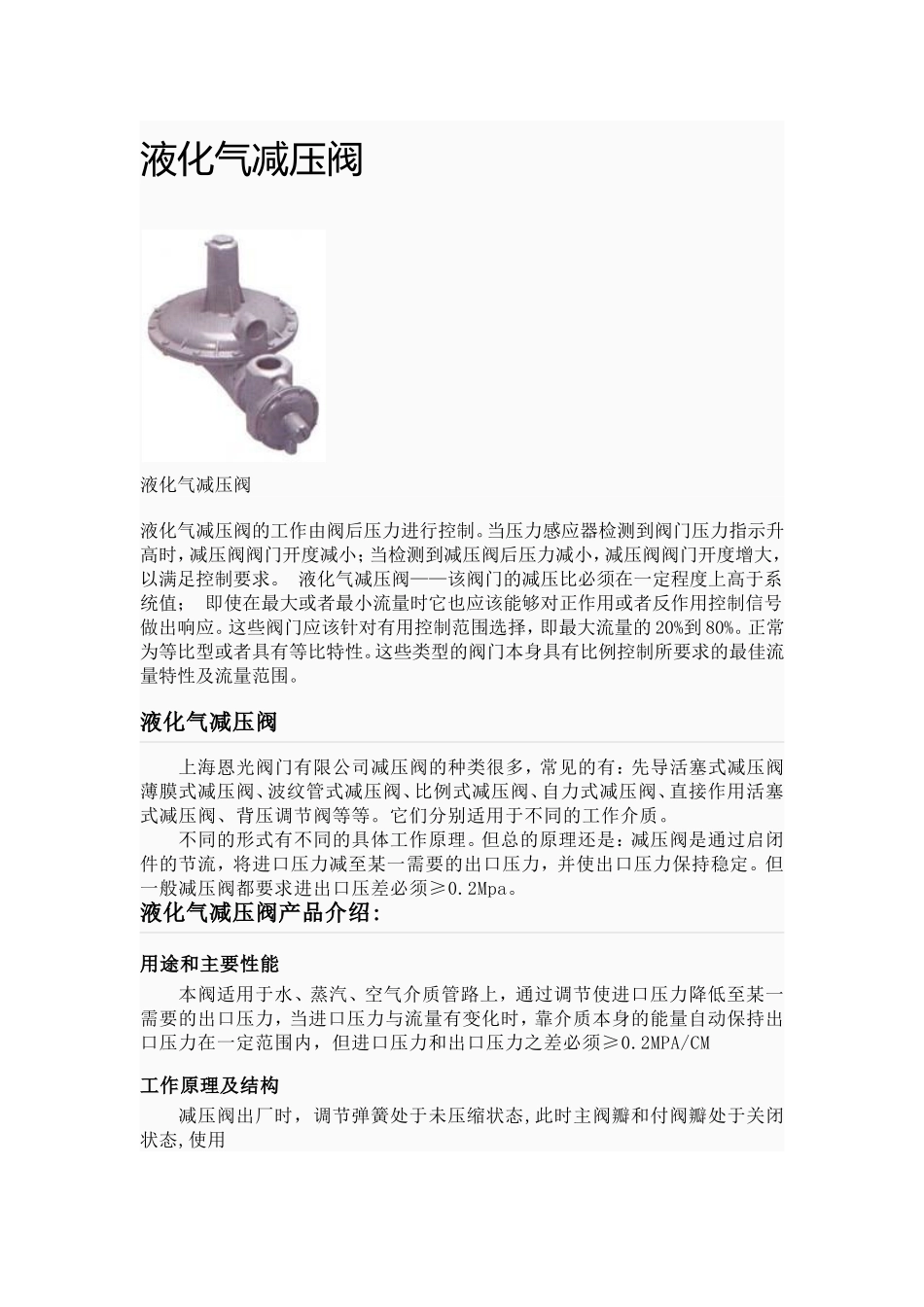

液化气减压阀_第1页
1/3

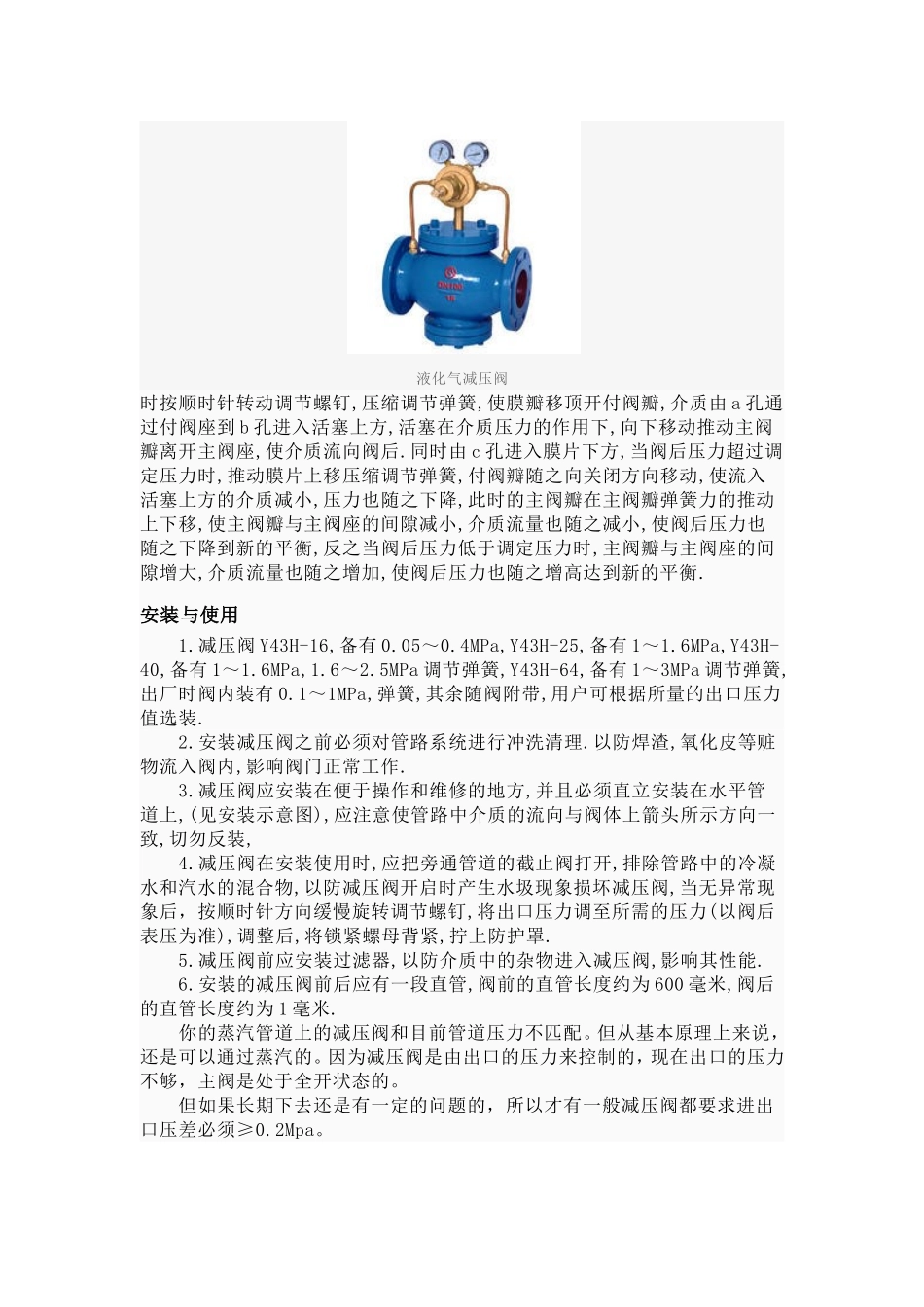

液化气减压阀_第2页
2/3

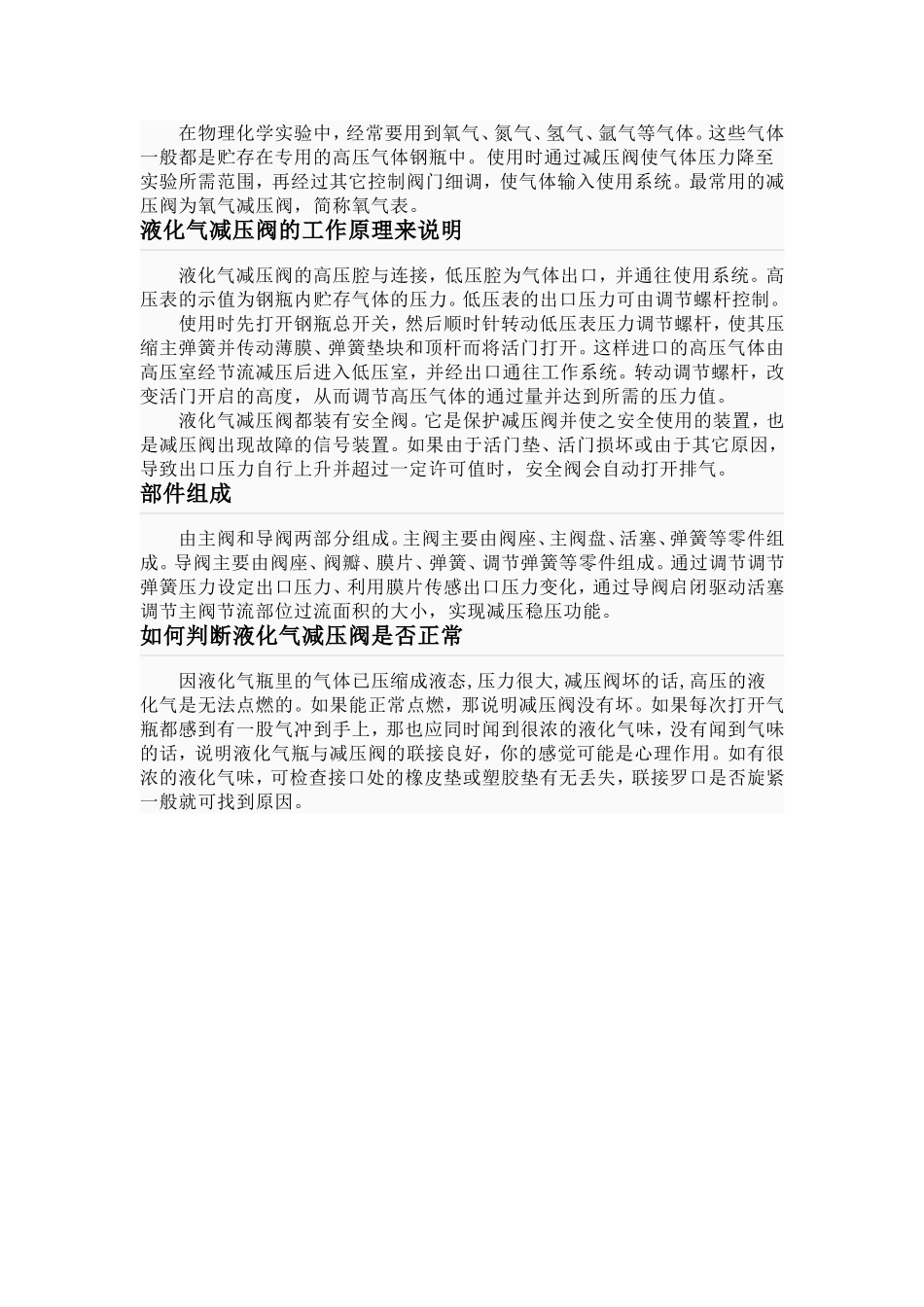

液化气减压阀_第3页
3/3
液化气减压阀液化气减压阀液化气减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。液化气减压阀——该阀门的减压比必须在一定程度上高于系统值;即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择,即最大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。液化气减压阀上海恩光阀门有限公司减压阀的种类很多,常见的有:先导活塞式减压阀薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用活塞式减压阀、背压调节阀等等。它们分别适用于不同的工作介质。不同的形式有不同的具体工作原理。但总的原理还是:减压阀是通过启闭件的节流,将进口压力减至某一需要的出口压力,并使出口压力保持稳定。但一般减压阀都要求进出口压差必须≥0.2Mpa。液化气减压阀产品介绍:用途和主要性能本阀适用于水、蒸汽、空气介质管路上,通过调节使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身的能量自动保持出口压力在一定范围内,但进口压力和出口压力之差必须≥0.2MPA/CM工作原理及结构减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用液化气减压阀时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.安装与使用1.减压阀Y43H-16,备有0.05~0.4MPa,Y43H-25,备有1~1.6MPa,Y43H-40,备有1~1.6MPa,1.6~2.5MPa调节弹簧,Y43H-64,备有1~3MPa调节弹簧,出厂时阀内装有0.1~1MPa,弹簧,其余随阀附带,用户可根据所量的出口压力值选装.2.安装减压阀之前必须对管路系统进行冲洗清理.以防焊渣,氧化皮等赃物流入阀内,影响阀门正常工作.3.减压阀应安装在便于操作和维修的地方,并且必须直立安装在水平管道上,(见安装示意图),应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装,4.减压阀在安装使用时,应把旁通管道的截止阀打开,排除管路中的冷凝水和汽水的混合物,以防减压阀开启时产生水圾现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需的压力(以阀后表压为准),调整后,将锁紧螺母背紧,拧上防护罩.5.减压阀前应安装过滤器,以防介质中的杂物进入减压阀,影响其性能.6.安装的减压阀前后应有一段直管,阀前的直管长度约为600毫米,阀后的直管长度约为1毫米.你的蒸汽管道上的减压阀和目前管道压力不匹配。但从基本原理上来说,还是可以通过蒸汽的。因为减压阀是由出口的压力来控制的,现在出口的压力不够,主阀是处于全开状态的。但如果长期下去还是有一定的问题的,所以才有一般减压阀都要求进出口压差必须≥0.2Mpa。在物理化学实验中,经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。最常用的减压阀为氧气减压阀,简称氧气表。液化气减压阀的工作原理来说明液化气减压阀的高压腔与连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门...
