硅酸盐水泥的概念VIP免费

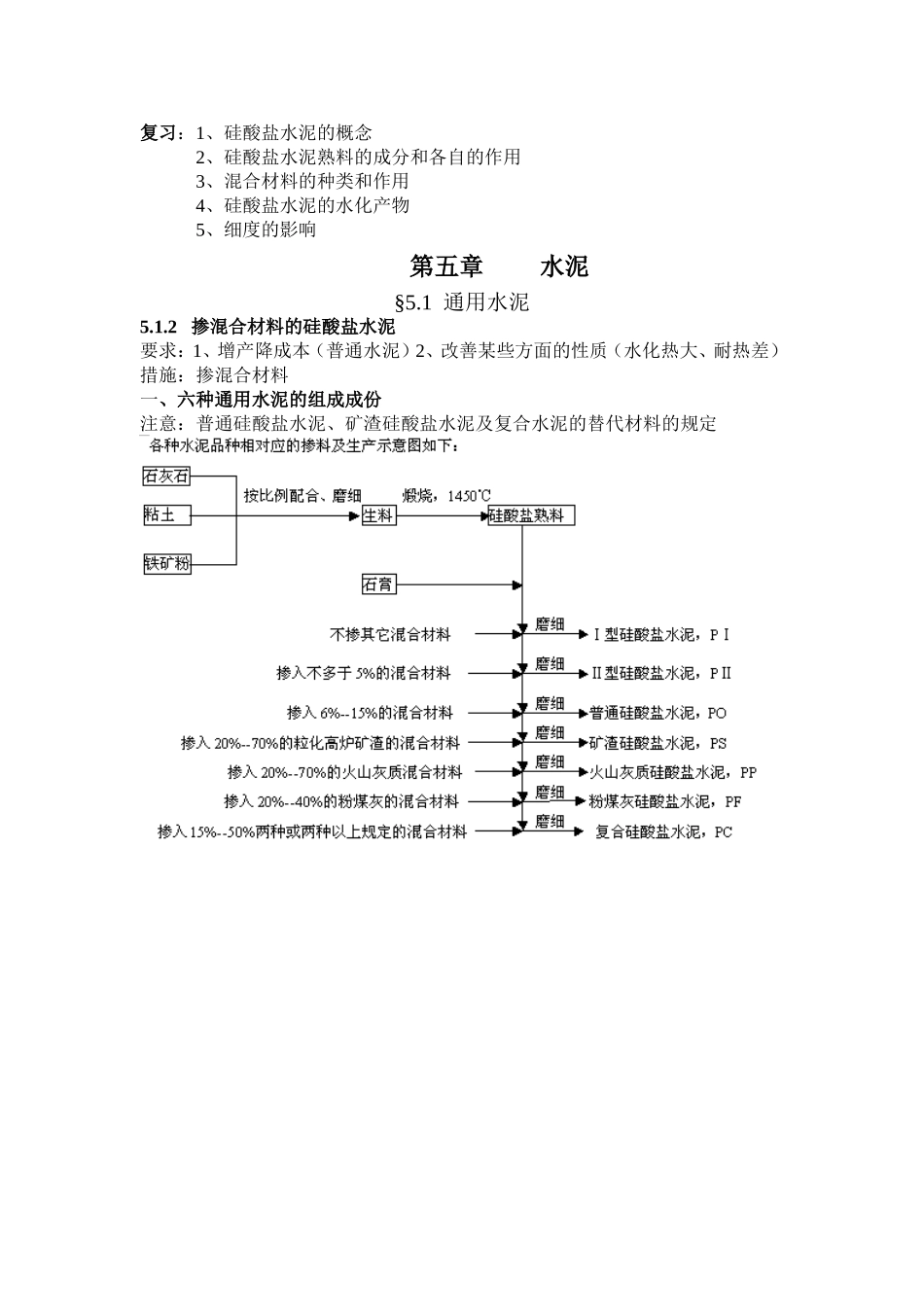

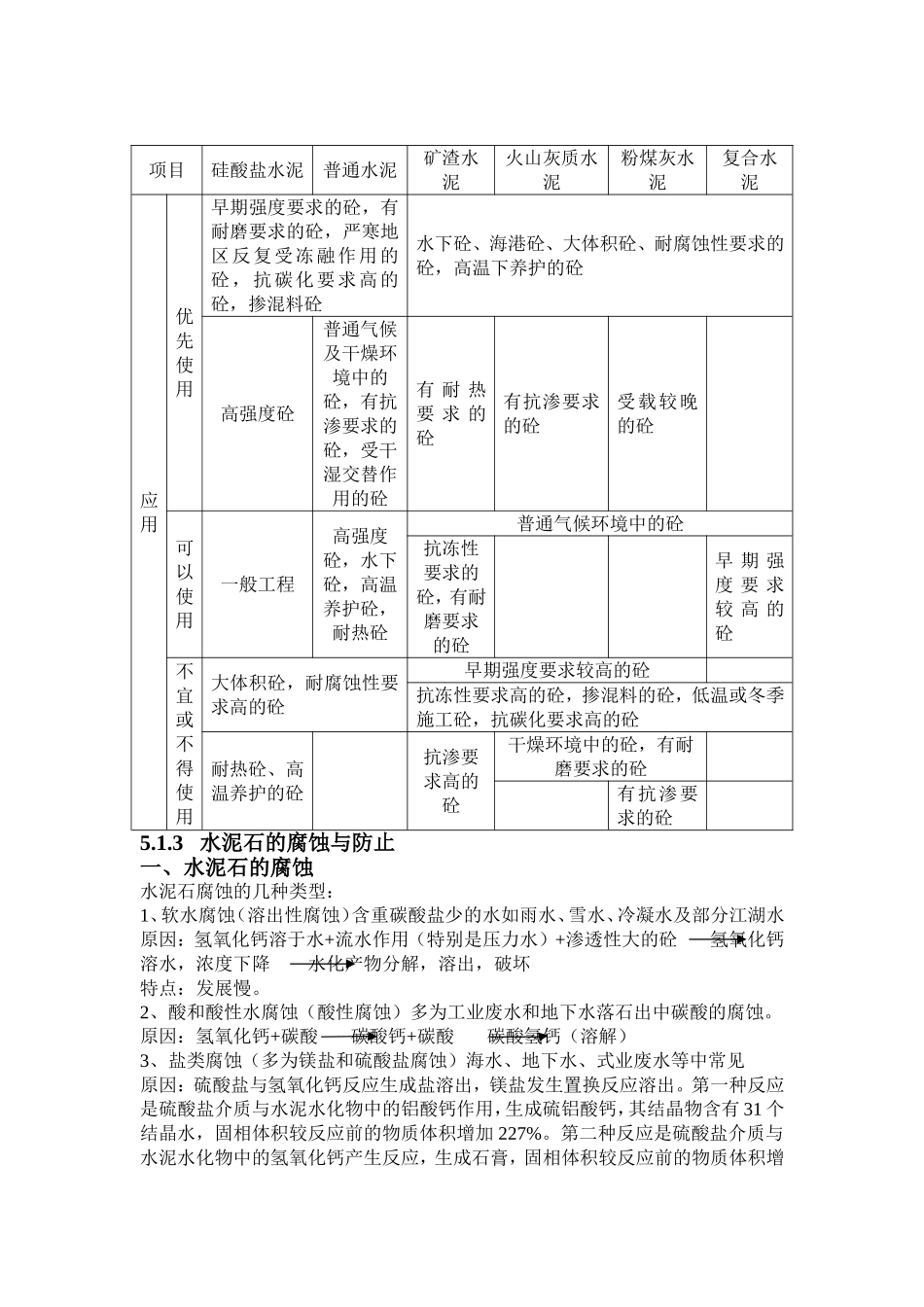

复习：1、硅酸盐水泥的概念2、硅酸盐水泥熟料的成分和各自的作用3、混合材料的种类和作用4、硅酸盐水泥的水化产物5、细度的影响第五章水泥§5.1通用水泥5.1.2掺混合材料的硅酸盐水泥要求：1、增产降成本（普通水泥）2、改善某些方面的性质（水化热大、耐热差）措施：掺混合材料一、六种通用水泥的组成成份注意：普通硅酸盐水泥、矿渣硅酸盐水泥及复合水泥的替代材料的规定二、六种通用水泥的性质比较顶目硅酸盐水泥普通水泥矿渣水泥火山灰质水泥粉煤灰水泥复合水泥主要性质区分1、早期、后期强度高2、耐腐蚀差3、水化热高4、抗碳化好5、抗冻性好6、耐磨性好7、耐热性差1、早期强度稍低，后期强度高2、耐蚀性稍好3、水化热略小4、抗碳化好5、抗冻性好6、耐磨性较好7、耐热性稍好8、抗渗性好早期强度低，后期强度高早期强度较高1、对温度敏感，适于高温养护；2、耐蚀性好；3、水化热小；4、抗冻性差；5、抗碳化性较差1、泌水性大，抗渗性差2、耐热性较好3、干缩性较大1、保水性好、抗渗性好2、干缩大3、耐磨性差1、泌水性大（快），易产生失水裂纹，抗渗性差2、干缩小、抗裂性好3、耐磨性差1、干缩较大强度等级42.5，42.5R，52.5，52.5R，62.5，62.5R，32.5，32.5R，42.5，42.5R，52.5，52.5R，32.5，32.5R，42.5，42.5R，52.5，52.5R32.5，32.5R，42.5，42.5R，52.5，52.5R32.5，32.5R，42.5，42.5R，52.5，52.5R32.5，32.5R，42.5，42.5R，52.5，52.5R区分主因水化后Ca(OH)2多，抗蚀性差，但抗碳化能力强，反应快，高温易分解掺料只降标号，缓合性质二次反应，早期强度低，熟料少，水化热低，温度敏感性强，Ca(OH)2少，耐蚀好，抗碳化能力差加水量大，易泌水，有连通孔隙，吸附性差，，用水量多，Ca(OH)2少有微细孔隙，用水量大吸附性差，粉煤灰比表面积小，用水量少用水量大三、六种通用水泥的适用范围比较项目硅酸盐水泥普通水泥矿渣水泥火山灰质水泥粉煤灰水泥复合水泥应用优先使用早期强度要求的砼，有耐磨要求的砼，严寒地区反复受冻融作用的砼，抗碳化要求高的砼，掺混料砼水下砼、海港砼、大体积砼、耐腐蚀性要求的砼，高温下养护的砼高强度砼普通气候及干燥环境中的砼，有抗渗要求的砼，受干湿交替作用的砼有耐热要求的砼有抗渗要求的砼受载较晚的砼可以使用一般工程高强度砼，水下砼，高温养护砼，耐热砼普通气候环境中的砼抗冻性要求的砼，有耐磨要求的砼早期强度要求较高的砼不宜或不得使用大体积砼，耐腐蚀性要求高的砼早期强度要求较高的砼抗冻性要求高的砼，掺混料的砼，低温或冬季施工砼，抗碳化要求高的砼耐热砼、高温养护的砼抗渗要求高的砼干燥环境中的砼，有耐磨要求的砼有抗渗要求的砼5.1.3水泥石的腐蚀与防止一、水泥石的腐蚀水泥石腐蚀的几种类型：1、软水腐蚀（溶出性腐蚀）含重碳酸盐少的水如雨水、雪水、冷凝水及部分江湖水原因：氢氧化钙溶于水+流水作用（特别是压力水）+渗透性大的砼氢氧化钙溶水，浓度下降水化产物分解，溶出，破坏特点：发展慢。2、酸和酸性水腐蚀（酸性腐蚀）多为工业废水和地下水落石出中碳酸的腐蚀。原因：氢氧化钙+碳酸碳酸钙+碳酸碳酸氢钙（溶解）3、盐类腐蚀（多为镁盐和硫酸盐腐蚀）海水、地下水、式业废水等中常见原因：硫酸盐与氢氧化钙反应生成盐溶出，镁盐发生置换反应溶出。第一种反应是硫酸盐介质与水泥水化物中的铝酸钙作用，生成硫铝酸钙，其结晶物含有31个结晶水，固相体积较反应前的物质体积增加227%。第二种反应是硫酸盐介质与水泥水化物中的氢氧化钙产生反应，生成石膏，固相体积较反应前的物质体积增加124%。特点：⑴钙钒石（白色针状）膨胀破坏（水泥杆菌）；⑵硫酸镁破坏是双重破坏作用，尤为严重。4、碱性腐蚀（强碱）原因：化学侵蚀（溶析，失胶结能力）和物理析晶作用（胀裂）5、糖、铵类、动物脂肪、石油产品也有腐蚀作用，很多因素共同作用。二、水泥石腐蚀的防止1、内因：氢氧化钙和水化铝酸钙、孔隙的存在。2、外因：液态腐蚀介质较固态更严重，较高温度、较快的流速、较高的压力、适宜的湿度及干湿交替等均可加速腐蚀过程。3、防止措施：（1）根据腐蚀环境特点，合理选择水泥品种；（2）提高密实性；（3）设置保护层。
