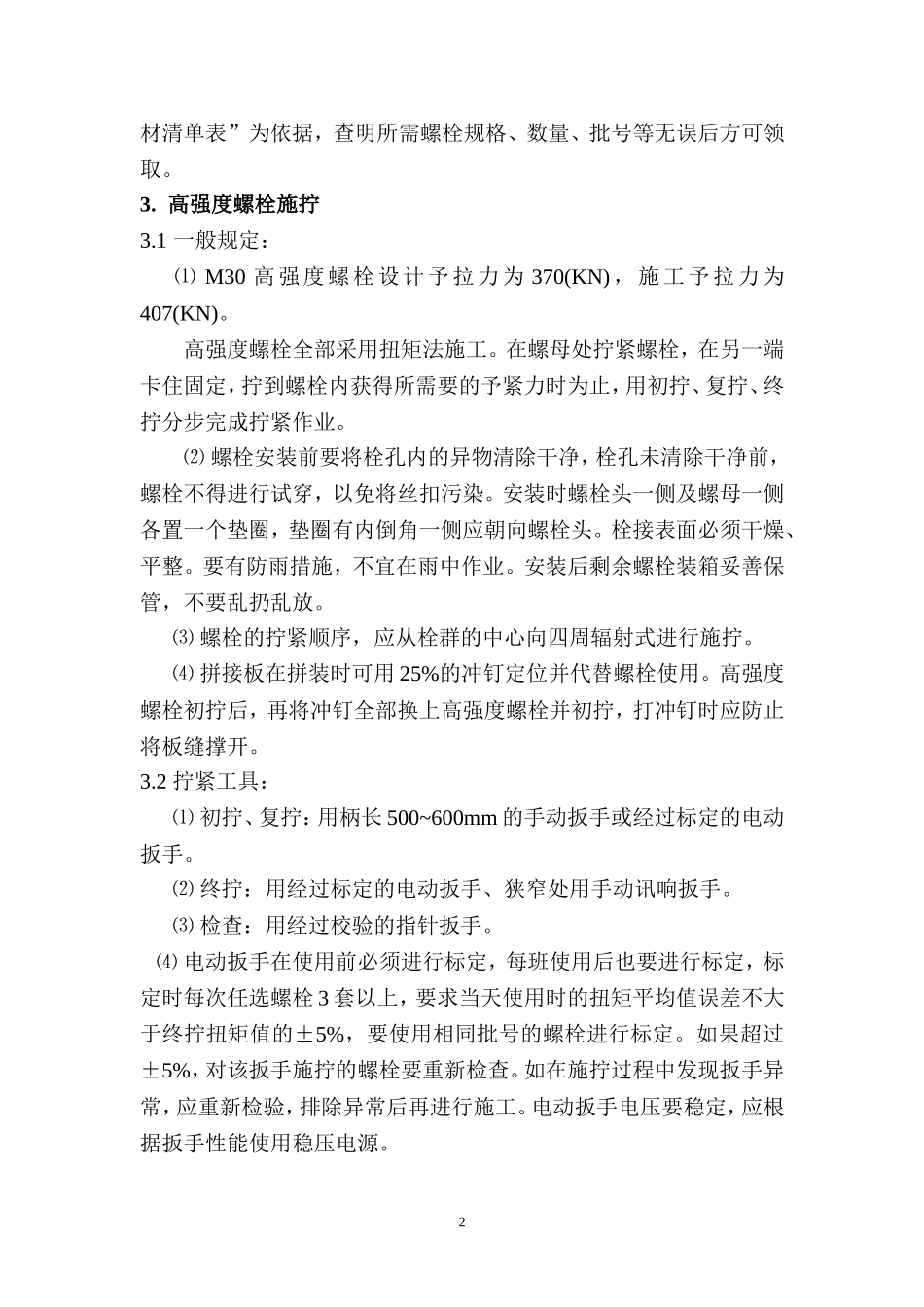

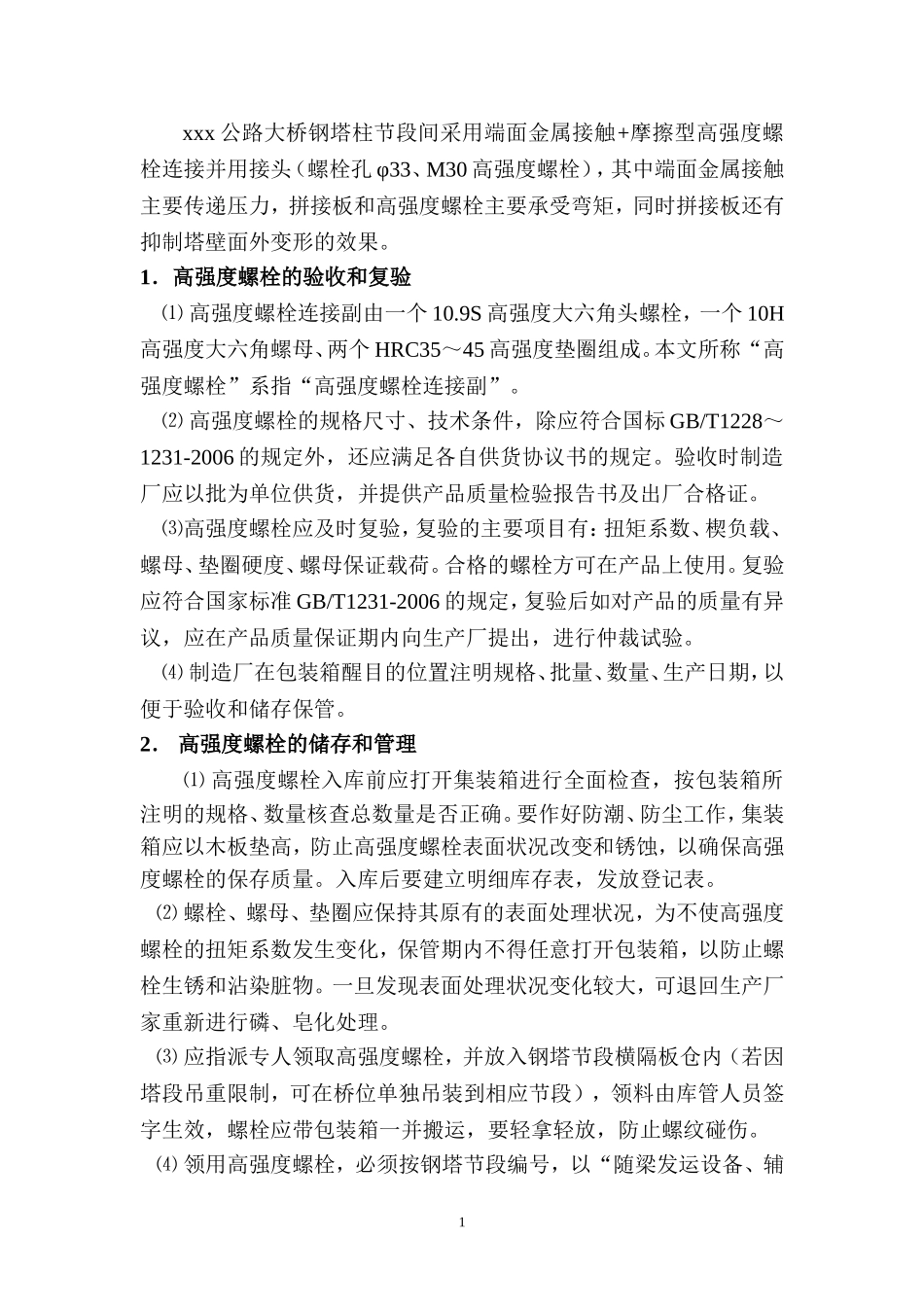

高强度螺栓施拧工艺xxx公路大桥钢塔柱节段间采用端面金属接触+摩擦型高强度螺栓连接并用接头（螺栓孔φ33、M30高强度螺栓），其中端面金属接触主要传递压力，拼接板和高强度螺栓主要承受弯矩，同时拼接板还有抑制塔壁面外变形的效果。1．高强度螺栓的验收和复验⑴高强度螺栓连接副由一个10.9S高强度大六角头螺栓，一个10H高强度大六角螺母、两个HRC35～45高强度垫圈组成。本文所称“高强度螺栓”系指“高强度螺栓连接副”。⑵高强度螺栓的规格尺寸、技术条件，除应符合国标GB/T1228～1231-2006的规定外，还应满足各自供货协议书的规定。验收时制造厂应以批为单位供货，并提供产品质量检验报告书及出厂合格证。⑶高强度螺栓应及时复验，复验的主要项目有：扭矩系数、楔负载、螺母、垫圈硬度、螺母保证载荷。合格的螺栓方可在产品上使用。复验应符合国家标准GB/T1231-2006的规定，复验后如对产品的质量有异议，应在产品质量保证期内向生产厂提出，进行仲裁试验。⑷制造厂在包装箱醒目的位置注明规格、批量、数量、生产日期，以便于验收和储存保管。2．高强度螺栓的储存和管理⑴高强度螺栓入库前应打开集装箱进行全面检查，按包装箱所注明的规格、数量核查总数量是否正确。要作好防潮、防尘工作，集装箱应以木板垫高，防止高强度螺栓表面状况改变和锈蚀，以确保高强度螺栓的保存质量。入库后要建立明细库存表，发放登记表。⑵螺栓、螺母、垫圈应保持其原有的表面处理状况，为不使高强度螺栓的扭矩系数发生变化，保管期内不得任意打开包装箱，以防止螺栓生锈和沾染脏物。一旦发现表面处理状况变化较大，可退回生产厂家重新进行磷、皂化处理。⑶应指派专人领取高强度螺栓，并放入钢塔节段横隔板仓内（若因塔段吊重限制，可在桥位单独吊装到相应节段），领料由库管人员签字生效，螺栓应带包装箱一并搬运，要轻拿轻放，防止螺纹碰伤。⑷领用高强度螺栓，必须按钢塔节段编号，以“随梁发运设备、辅1材清单表”为依据，查明所需螺栓规格、数量、批号等无误后方可领取。3.高强度螺栓施拧3.1一般规定：⑴M30高强度螺栓设计予拉力为370(KN)，施工予拉力为407(KN)。高强度螺栓全部采用扭矩法施工。在螺母处拧紧螺栓，在另一端卡住固定，拧到螺栓内获得所需要的予紧力时为止，用初拧、复拧、终拧分步完成拧紧作业。⑵螺栓安装前要将栓孔内的异物清除干净，栓孔未清除干净前，螺栓不得进行试穿，以免将丝扣污染。安装时螺栓头一侧及螺母一侧各置一个垫圈，垫圈有内倒角一侧应朝向螺栓头。栓接表面必须干燥、平整。要有防雨措施，不宜在雨中作业。安装后剩余螺栓装箱妥善保管，不要乱扔乱放。⑶螺栓的拧紧顺序，应从栓群的中心向四周辐射式进行施拧。⑷拼接板在拼装时可用25%的冲钉定位并代替螺栓使用。高强度螺栓初拧后，再将冲钉全部换上高强度螺栓并初拧，打冲钉时应防止将板缝撑开。3.2拧紧工具：⑴初拧、复拧：用柄长500~600mm的手动扳手或经过标定的电动扳手。⑵终拧：用经过标定的电动扳手、狭窄处用手动讯响扳手。⑶检查：用经过校验的指针扳手。⑷电动扳手在使用前必须进行标定，每班使用后也要进行标定，标定时每次任选螺栓3套以上，要求当天使用时的扭矩平均值误差不大于终拧扭矩值的±5%，要使用相同批号的螺栓进行标定。如果超过±5%，对该扳手施拧的螺栓要重新检查。如在施拧过程中发现扳手异常，应重新检验，排除异常后再进行施工。电动扳手电压要稳定，应根据扳手性能使用稳压电源。2⑸检查用的指针扳手、讯响扳手使用前必须标定，其扭矩误差不得大于使用扭矩的±3%。可用扭矩扳手标定仪或标定台座加载法进行标定，扳手要轻拿轻放，不得用其代替榔头敲打。使用时不得用力过猛，以免产生冲击力，使扭矩不准。扳手不得随意拆装。⑹扳手的标定要作好记录。3.3施拧工艺：⑴高强度螺栓的拧紧分初拧、复拧和终拧依次进行。拧紧时应采用扭矩扳手，初拧扭矩宜为终拧扭矩的50%，复拧扭矩等于初拧扭矩。⑵初拧之后进行复拧，复拧经检验合格后，用油漆在螺母与螺杆交界处作标记，未作标记螺栓不能终拧。⑶终拧：使高强度螺栓轴向力达到设计要求而进行的施拧作业，终拧扭矩按下式计算：Te=K·Pe...
