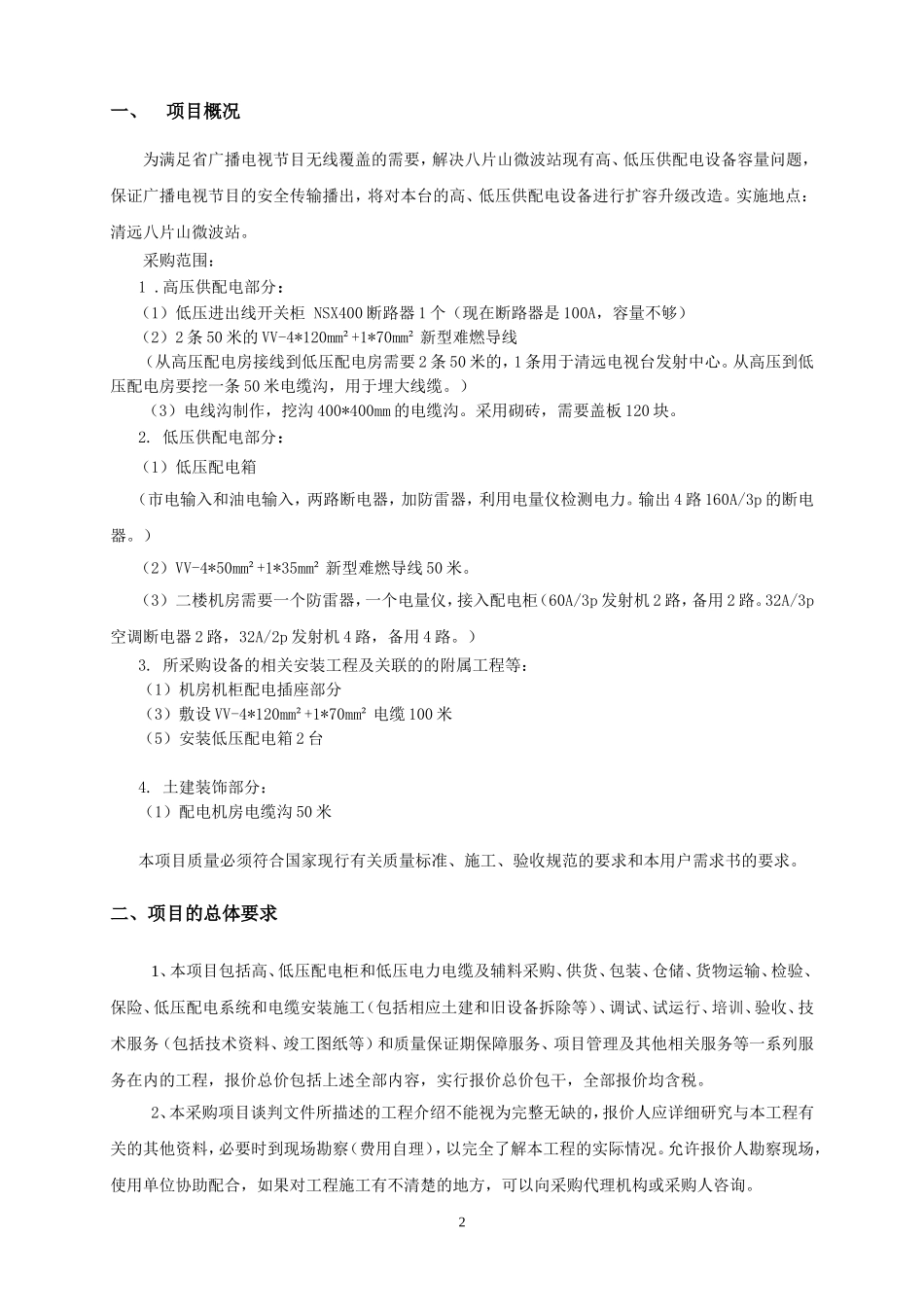

微波站(KITZOER)供配电改造方案一、项目概况为满足省广播电视节目无线覆盖的需要，解决八片山微波站现有高、低压供配电设备容量问题，保证广播电视节目的安全传输播出，将对本台的高、低压供配电设备进行扩容升级改造。实施地点：清远八片山微波站。采购范围：1.高压供配电部分：（1）低压进出线开关柜NSX400断路器1个（现在断路器是100A，容量不够）（2）2条50米的VV-4*120mm²+1*70mm²新型难燃导线（从高压配电房接线到低压配电房需要2条50米的，1条用于清远电视台发射中心。从高压到低压配电房要挖一条50米电缆沟，用于埋大线缆。）（3）电线沟制作，挖沟400*400mm的电缆沟。采用砌砖，需要盖板120块。2.低压供配电部分：（1）低压配电箱（市电输入和油电输入，两路断电器，加防雷器，利用电量仪检测电力。输出4路160A/3p的断电器。）（2）VV-4*50mm²+1*35mm²新型难燃导线50米。（3）二楼机房需要一个防雷器，一个电量仪，接入配电柜（60A/3p发射机2路，备用2路。32A/3p空调断电器2路，32A/2p发射机4路，备用4路。）3.所采购设备的相关安装工程及关联的的附属工程等：（1）机房机柜配电插座部分（3）敷设VV-4*120mm²+1*70mm²电缆100米（5）安装低压配电箱2台4.土建装饰部分：（1）配电机房电缆沟50米本项目质量必须符合国家现行有关质量标准、施工、验收规范的要求和本用户需求书的要求。二、项目的总体要求1、本项目包括高、低压配电柜和低压电力电缆及辅料采购、供货、包装、仓储、货物运输、检验、保险、低压配电系统和电缆安装施工（包括相应土建和旧设备拆除等）、调试、试运行、培训、验收、技术服务（包括技术资料、竣工图纸等）和质量保证期保障服务、项目管理及其他相关服务等一系列服务在内的工程，报价总价包括上述全部内容，实行报价总价包干，全部报价均含税。2、本采购项目谈判文件所描述的工程介绍不能视为完整无缺的，报价人应详细研究与本工程有关的其他资料，必要时到现场勘察（费用自理），以完全了解本工程的实际情况。允许报价人勘察现场，使用单位协助配合，如果对工程施工有不清楚的地方，可以向采购代理机构或采购人咨询。23、报价人应根据本用户需求书、工程实际施工要求及其它具体情况，在报价时提交工程详细施工计划及满足工程实际施工要求的设备清单、工程量清单等。对整套系统运行和施工所必需的部件和消耗材料，即使在设备清单和需求中未有列出或数目不足，报价人必须在报价时补足。4、若本项目所采购的设备配置、方案或要求中出现不合理或不完整的问题，报价人有责任和义务在报价文件中提出修改或补充方案并在征得采购人同意后付诸实施。5、高、低压配电柜设备规格和工艺标准等必须符合国家相关标准和广播电视技术规范，柜体结构，元器件布置，配线等应满足IEC及国家有关规范标准要求。6、低压配电柜设备为交流380V/220V系统，所提供的设备必须满足高山台的所有低压用电设备及照明所需的供电要求。7、高、低压配电柜设备应具备稳定的、成熟的先进技术和完善的功能性，系统运行安全可靠，维护管理方便。8、高、低压配电柜设备应满足如下环境条件下正常运行：1）．温度：-10℃至+45℃2）．相对湿度：90%9、低压配电柜所有同规格断路器互换率要求达标。10、低压开关全部采用施耐德系列断路器或同类、同级别产品。11、电力系统项目报装由成交人负责，采购人协助配合。12、成交人负责向相关部门办理送审、报验、验收和缴交相关费用；并全权负责施工工程过程中与当地政府、村民的关系发生处理等有关事宜，负责土地使用补偿、青苗赔偿等工程施工所需的补偿，紫金电视调频转播台提供协助。由此引发的工期延误，采购人视为成交人违约。13、工程规范、文明施工要求，施工单位必须严格按照设计施工图纸以及国家颁布的现行施工规范规程和文明施工规定进行施工。14、工程安全施工要求，成交人在施工期间应严格遵守国家、省、市有关防火、爆破和施工安全以及文明施工、深夜施工、环卫和城管等规定，建立规章制度和防护措施，负责余泥垃圾清理外运及费用。否则，由此造成的经济和法律责任，均由成交人负责。成交人应按安全施工的要求，采取严格科学的安全...
