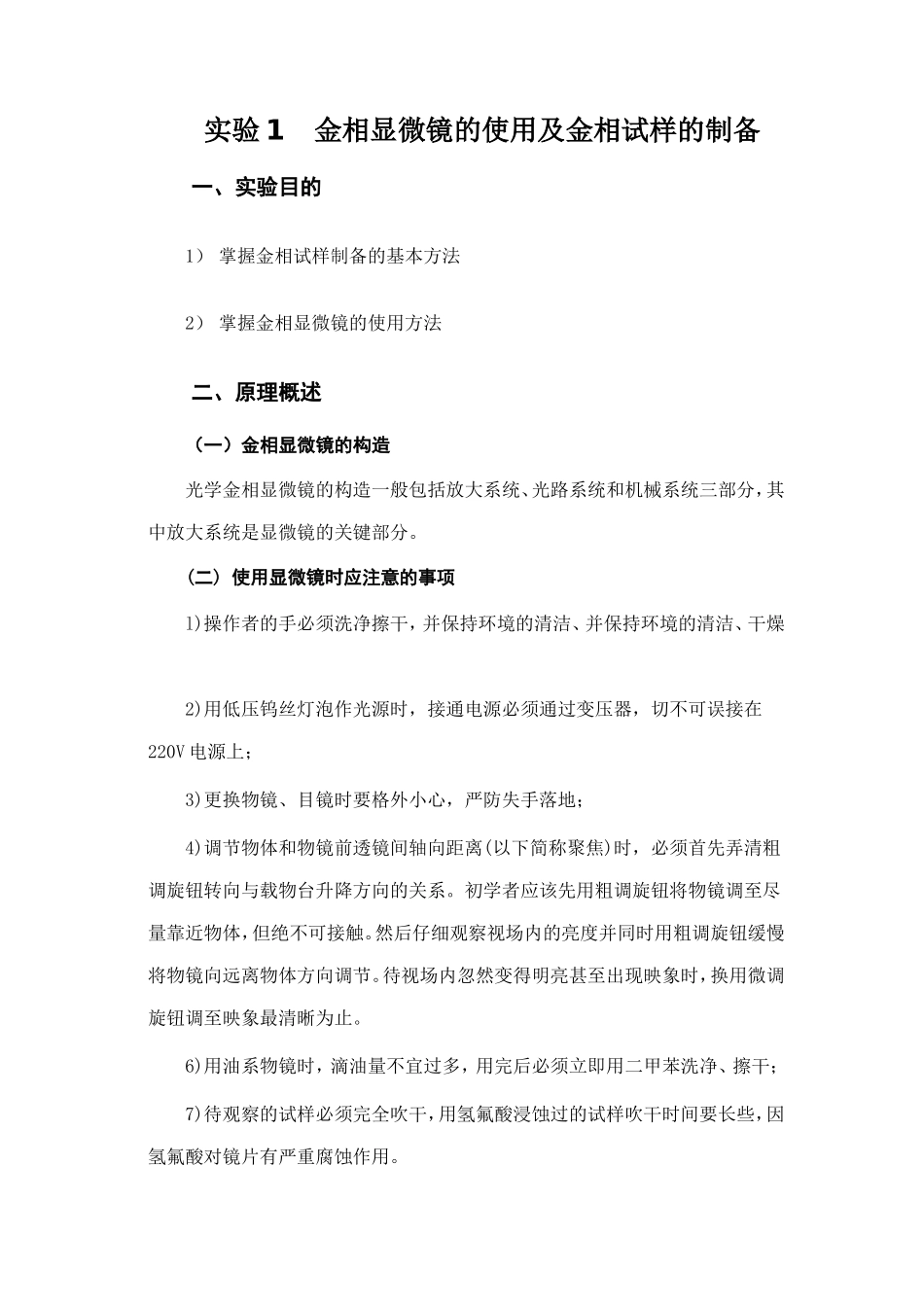

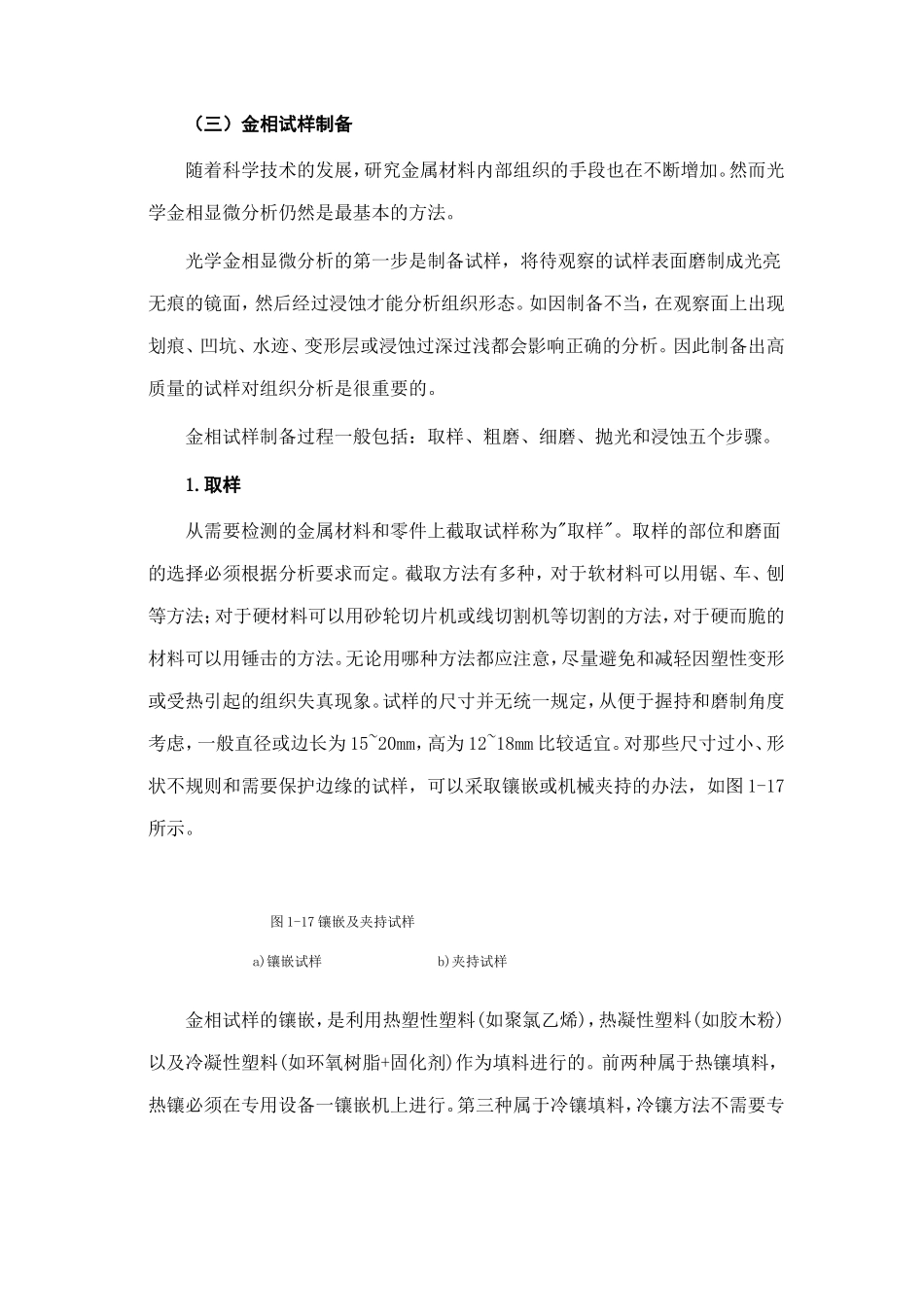

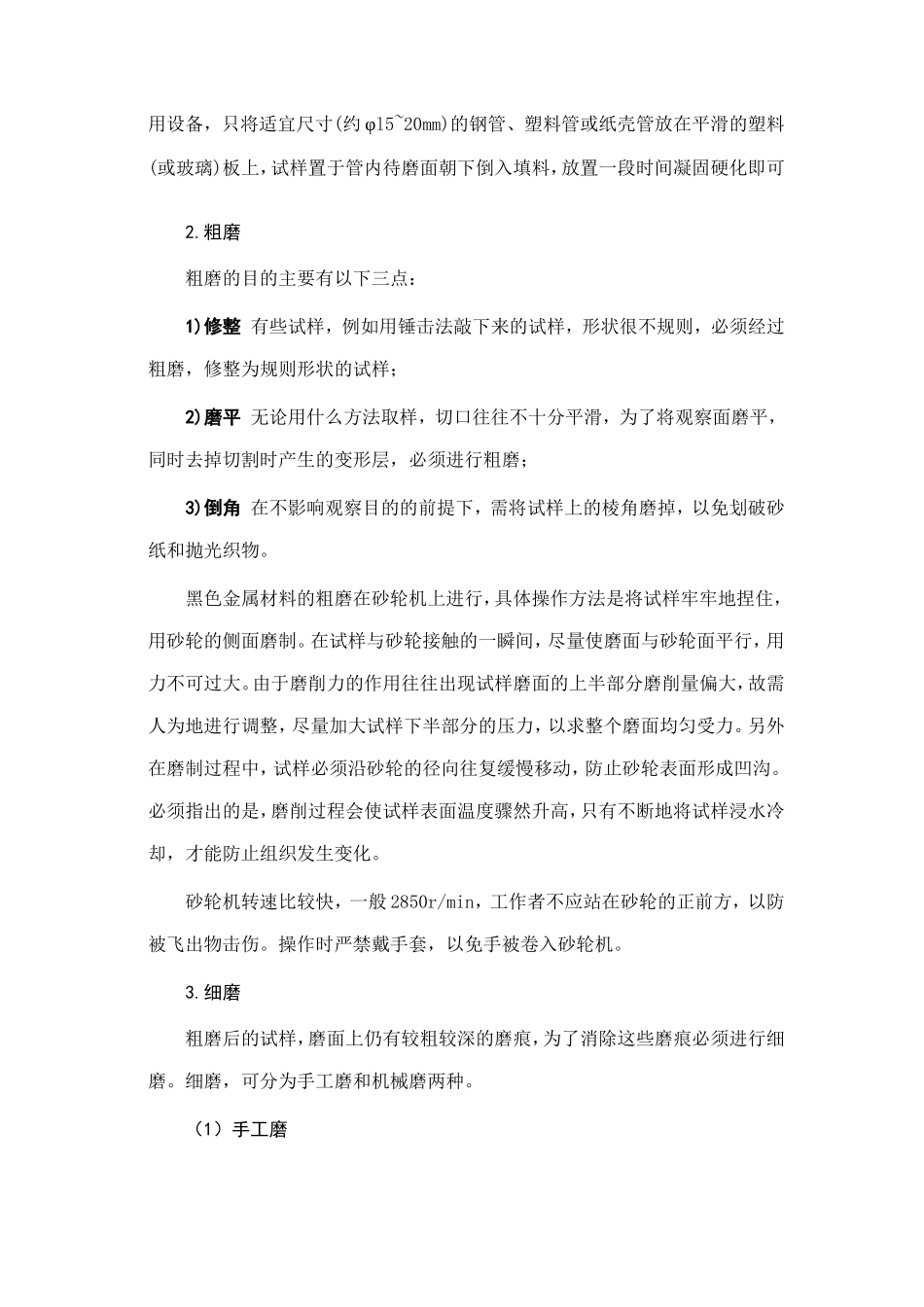

实验1金相显微镜的使用及金相试样的制备一、实验目的1）掌握金相试样制备的基本方法2）掌握金相显微镜的使用方法二、原理概述（一）金相显微镜的构造光学金相显微镜的构造一般包括放大系统、光路系统和机械系统三部分，其中放大系统是显微镜的关键部分。(二)使用显微镜时应注意的事项l)操作者的手必须洗净擦干，并保持环境的清洁、并保持环境的清洁、干燥2)用低压钨丝灯泡作光源时，接通电源必须通过变压器，切不可误接在220V电源上；3)更换物镜、目镜时要格外小心，严防失手落地；4)调节物体和物镜前透镜间轴向距离(以下简称聚焦)时，必须首先弄清粗调旋钮转向与载物台升降方向的关系。初学者应该先用粗调旋钮将物镜调至尽量靠近物体，但绝不可接触。然后仔细观察视场内的亮度并同时用粗调旋钮缓慢将物镜向远离物体方向调节。待视场内忽然变得明亮甚至出现映象时，换用微调旋钮调至映象最清晰为止。6)用油系物镜时，滴油量不宜过多，用完后必须立即用二甲苯洗净、擦干；7)待观察的试样必须完全吹干，用氢氟酸浸蚀过的试样吹干时间要长些，因氢氟酸对镜片有严重腐蚀作用。（三）金相试样制备随着科学技术的发展，研究金属材料内部组织的手段也在不断增加。然而光学金相显微分析仍然是最基本的方法。光学金相显微分析的第一步是制备试样，将待观察的试样表面磨制成光亮无痕的镜面，然后经过浸蚀才能分析组织形态。如因制备不当，在观察面上出现划痕、凹坑、水迹、变形层或浸蚀过深过浅都会影响正确的分析。因此制备出高质量的试样对组织分析是很重要的。金相试样制备过程一般包括：取样、粗磨、细磨、抛光和浸蚀五个步骤。1.取样从需要检测的金属材料和零件上截取试样称为"取样"。取样的部位和磨面的选择必须根据分析要求而定。截取方法有多种，对于软材料可以用锯、车、刨等方法；对于硬材料可以用砂轮切片机或线切割机等切割的方法，对于硬而脆的材料可以用锤击的方法。无论用哪种方法都应注意，尽量避免和减轻因塑性变形或受热引起的组织失真现象。试样的尺寸并无统一规定，从便于握持和磨制角度考虑，一般直径或边长为15~20mm，高为12~18mm比较适宜。对那些尺寸过小、形状不规则和需要保护边缘的试样，可以采取镶嵌或机械夹持的办法，如图1-17所示。图1-17镶嵌及夹持试样a)镶嵌试样b)夹持试样金相试样的镶嵌，是利用热塑性塑料(如聚氯乙烯)，热凝性塑料(如胶木粉)以及冷凝性塑料(如环氧树脂+固化剂)作为填料进行的。前两种属于热镶填料，热镶必须在专用设备一镶嵌机上进行。第三种属于冷镶填料，冷镶方法不需要专用设备，只将适宜尺寸(约φl5~20mm)的钢管、塑料管或纸壳管放在平滑的塑料(或玻璃)板上，试样置于管内待磨面朝下倒入填料，放置一段时间凝固硬化即可2.粗磨粗磨的目的主要有以下三点：1)修整有些试样，例如用锤击法敲下来的试样，形状很不规则，必须经过粗磨，修整为规则形状的试样；2)磨平无论用什么方法取样，切口往往不十分平滑，为了将观察面磨平，同时去掉切割时产生的变形层，必须进行粗磨；3)倒角在不影响观察目的的前提下，需将试样上的棱角磨掉，以免划破砂纸和抛光织物。黑色金属材料的粗磨在砂轮机上进行，具体操作方法是将试样牢牢地捏住，用砂轮的侧面磨制。在试样与砂轮接触的一瞬间，尽量使磨面与砂轮面平行，用力不可过大。由于磨削力的作用往往出现试样磨面的上半部分磨削量偏大，故需人为地进行调整，尽量加大试样下半部分的压力，以求整个磨面均匀受力。另外在磨制过程中，试样必须沿砂轮的径向往复缓慢移动，防止砂轮表面形成凹沟。必须指出的是，磨削过程会使试样表面温度骤然升高，只有不断地将试样浸水冷却，才能防止组织发生变化。砂轮机转速比较快，一般2850r/min，工作者不应站在砂轮的正前方，以防被飞出物击伤。操作时严禁戴手套，以免手被卷入砂轮机。3.细磨粗磨后的试样，磨面上仍有较粗较深的磨痕，为了消除这些磨痕必须进行细磨。细磨，可分为手工磨和机械磨两种。（1）手工磨手工磨是将砂纸铺在玻璃板上，左手按住砂纸，右手握住试样在砂纸上作单向推磨。金相砂纸由粗到细分许多种，其规格可参考表2-1。表2-1常用金相砂纸的规格金...
