给水管道水压试验VIP免费

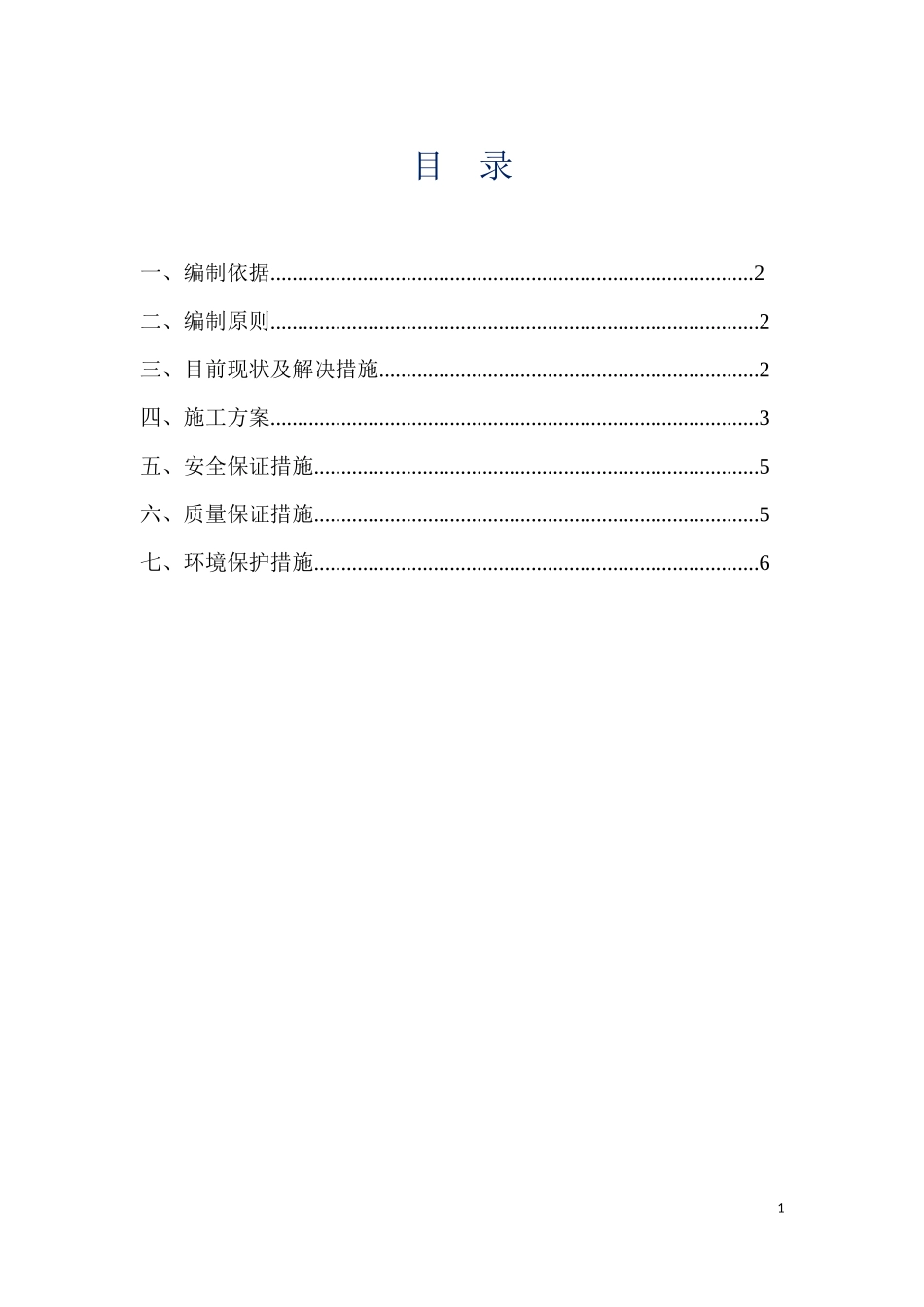

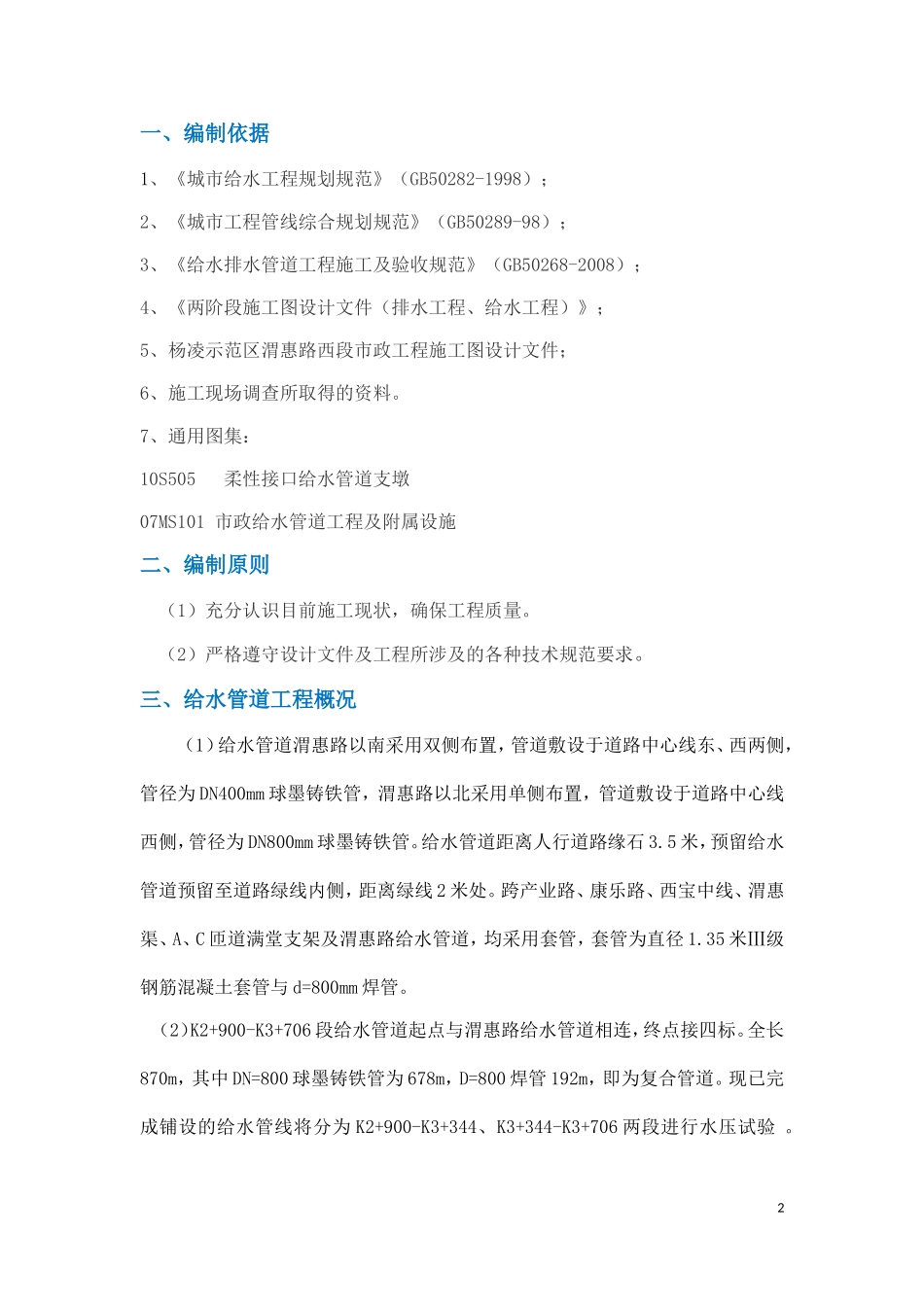

目录一、编制依据.........................................................................................2二、编制原则..........................................................................................2三、目前现状及解决措施......................................................................2四、施工方案..........................................................................................3五、安全保证措施..................................................................................5六、质量保证措施..................................................................................5七、环境保护措施..................................................................................61一、编制依据1、《城市给水工程规划规范》（GB50282-1998）；2、《城市工程管线综合规划规范》（GB50289-98）；3、《给水排水管道工程施工及验收规范》（GB50268-2008）；4、《两阶段施工图设计文件（排水工程、给水工程）》；5、杨凌示范区渭惠路西段市政工程施工图设计文件；6、施工现场调查所取得的资料。7、通用图集：10S505柔性接口给水管道支墩07MS101市政给水管道工程及附属设施二、编制原则（1）充分认识目前施工现状，确保工程质量。（2）严格遵守设计文件及工程所涉及的各种技术规范要求。三、给水管道工程概况（1）给水管道渭惠路以南采用双侧布置，管道敷设于道路中心线东、西两侧，管径为DN400mm球墨铸铁管，渭惠路以北采用单侧布置，管道敷设于道路中心线西侧，管径为DN800mm球墨铸铁管。给水管道距离人行道路缘石3.5米，预留给水管道预留至道路绿线内侧，距离绿线2米处。跨产业路、康乐路、西宝中线、渭惠渠、A、C匝道满堂支架及渭惠路给水管道，均采用套管，套管为直径1.35米Ⅲ级钢筋混凝土套管与d=800mm焊管。（2）K2+900-K3+706段给水管道起点与渭惠路给水管道相连，终点接四标。全长870m，其中DN=800球墨铸铁管为678m，D=800焊管192m，即为复合管道。现已完成铺设的给水管线将分为K2+900-K3+344、K3+344-K3+706两段进行水压试验。2K2+900-K3+344段总长508m，共计注水255.22m³；K3+344-K3+706段总长362m，共计注水181.87m³。四、施工方案（1）试压前的准备工作：①后背及堵板的设计后背墙靠在原状土上，后背墙面平整且与管道直线垂直。盲板采用法兰连接，且用2.5*1.5*0.05m的钢板作为靠背，将盲板支撑稳固。在K3+670-K3+650段管道接口平弯处设置3道C20砼支墩,支墩尺寸为1.474m×1.275m×0.49m；K3+556竖弯处设置1道C20砼支墩,支墩尺寸为1.5m×0.5m×3.3m。在K3+238平弯处设置2道C20砼支墩,支墩尺寸为1.51×1.32×1.52m、1.52×1.6×0.9m；在K3+192平弯处设置1道C20砼支墩,支墩尺寸为1.52×0.68×2.05m。在K3+186平弯处设置1道C20砼支墩,支墩尺寸为1.42×1.24×0.37m。在K3+046竖弯处设置2道C20砼支墩,支墩尺寸为3.1×2.1×7.05m、3.13×0.9×2.2m。②进水管路、排气孔及排水孔的设计在K3+364处安装进水阀，并做人工靠背固定进水阀且安装试压泵和压力表；水泵、压力计应安装在试验段的两端部与管道垂直的支进水管上。在K2+900处安装排气孔置于管顶，试验两段均设置排水孔。进水管线，排水管线准备齐全。检查水源、电力设备是否准备妥当和齐全，工作状态是否良好以保证试压系统的严密性。进行水压试验球墨铸铁管线不得采用闸阀做盲板，不得含有水表，安全阀、消火栓、水锤消除器、自动排气阀等附件；堵头盲板采用法兰连接且后背支撑管件的砼支墩、锚固设施均已施工完毕。③加压设备、压力计的选择及安装的设计3压力表精度为1.6级，电动加压泵，加压泵、压力计均安装在下游K3+364处。当采取弹簧压力计时，其精度不应低于1.5级，最大量程宜为实验压力的1.3～1.5倍，表壳的工程直径不应低于150mm，使用前应校正。④排水疏导措施试压合格后，试压水集中排入集水坑中，以免污染环境。⑤分压升级的划分及观测制度的规定试验分为三个阶段，即0-0.5Mpa阶段，0.5-1.0Mpa阶段，1.0-1.5Mpa阶段。⑥试验管段的稳定措施...
