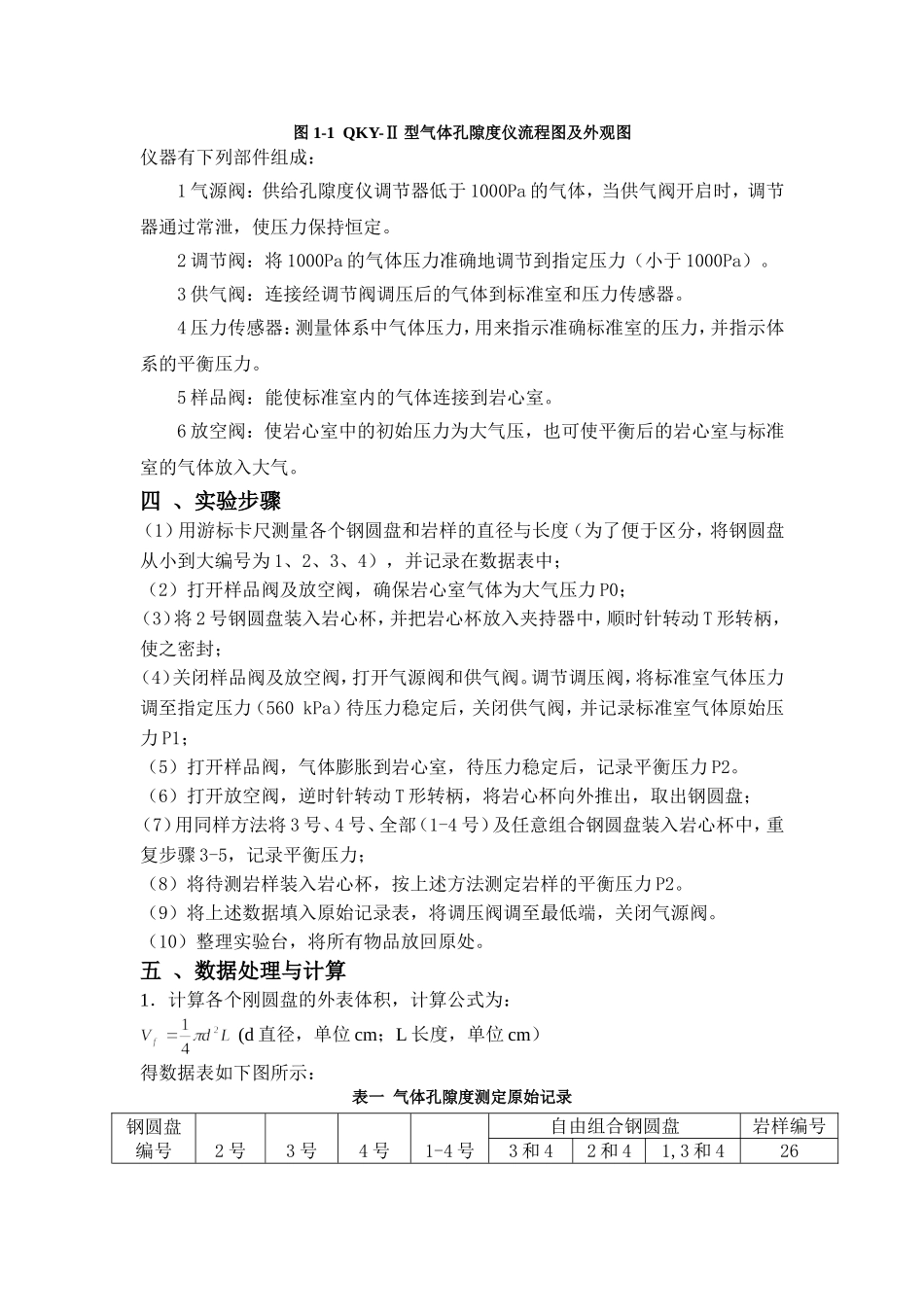

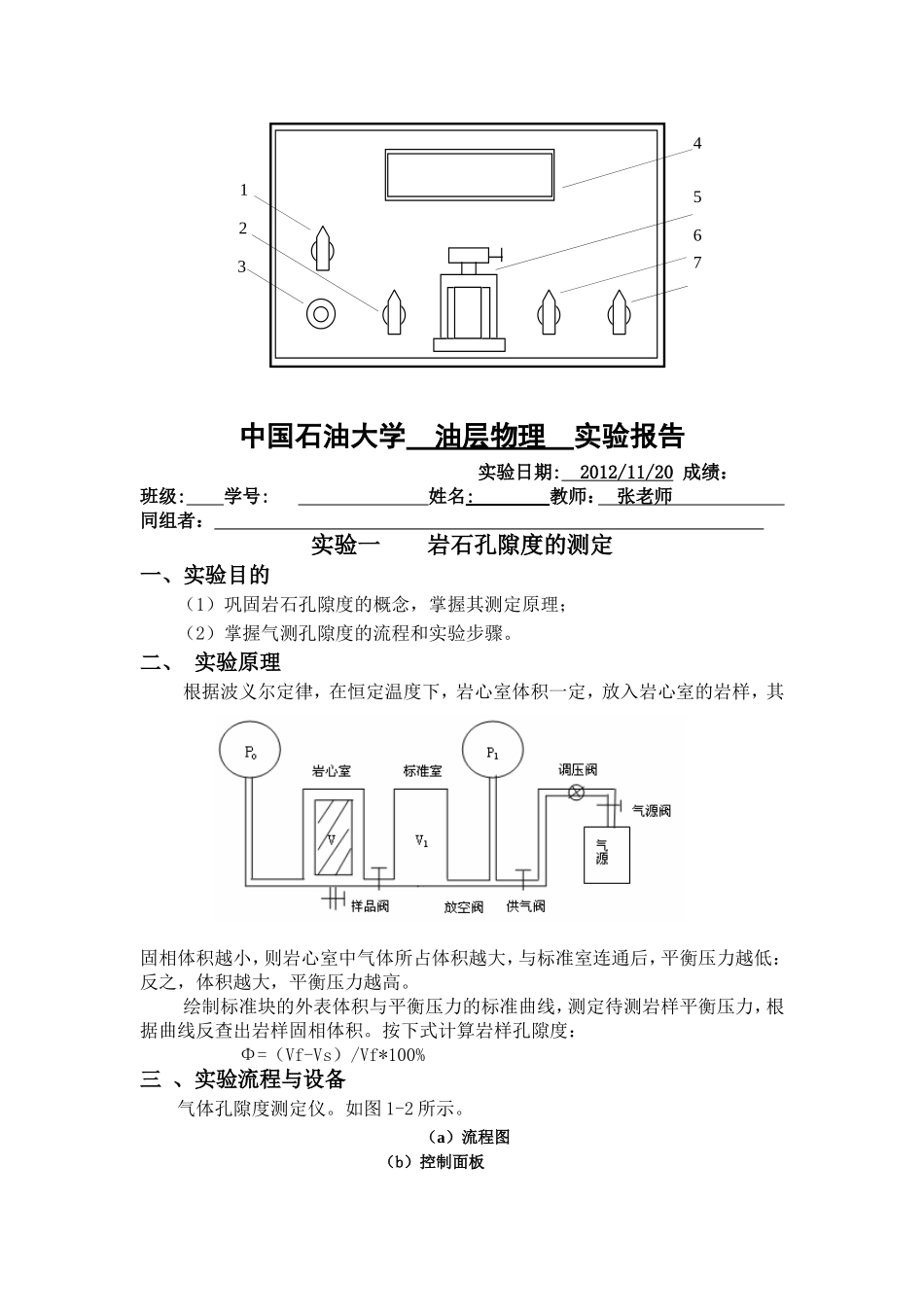

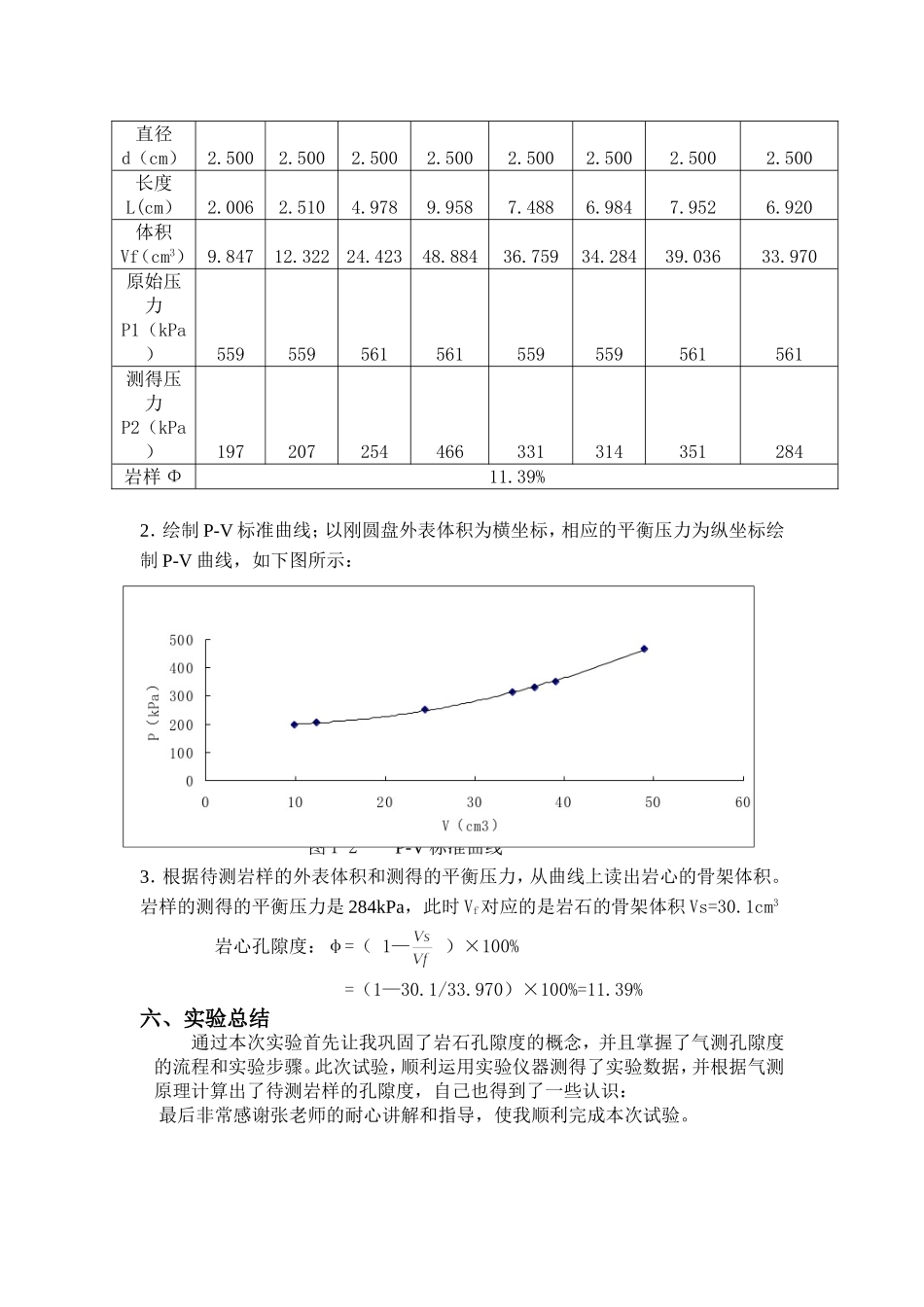

中国石油大学油层物理实验报告实验日期:2012/11/20成绩：班级:学号:姓名:教师：张老师同组者：实验一岩石孔隙度的测定一、实验目的（1）巩固岩石孔隙度的概念，掌握其测定原理；（2）掌握气测孔隙度的流程和实验步骤。二、实验原理根据波义尔定律，在恒定温度下，岩心室体积一定，放入岩心室的岩样，其固相体积越小，则岩心室中气体所占体积越大，与标准室连通后，平衡压力越低：反之，体积越大，平衡压力越高。绘制标准块的外表体积与平衡压力的标准曲线，测定待测岩样平衡压力，根据曲线反查出岩样固相体积。按下式计算岩样孔隙度：Φ=（Vf-Vs）/Vf*100%三、实验流程与设备气体孔隙度测定仪。如图1-2所示。（a）流程图（b）控制面板4567123图1-1QKY-Ⅱ型气体孔隙度仪流程图及外观图仪器有下列部件组成：1气源阀：供给孔隙度仪调节器低于1000Pa的气体，当供气阀开启时，调节器通过常泄，使压力保持恒定。2调节阀：将1000Pa的气体压力准确地调节到指定压力（小于1000Pa）。3供气阀：连接经调节阀调压后的气体到标准室和压力传感器。4压力传感器：测量体系中气体压力，用来指示准确标准室的压力，并指示体系的平衡压力。5样品阀：能使标准室内的气体连接到岩心室。6放空阀：使岩心室中的初始压力为大气压，也可使平衡后的岩心室与标准室的气体放入大气。四、实验步骤（1）用游标卡尺测量各个钢圆盘和岩样的直径与长度（为了便于区分，将钢圆盘从小到大编号为1、2、3、4），并记录在数据表中；（2）打开样品阀及放空阀，确保岩心室气体为大气压力P0；（3）将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封；（4）关闭样品阀及放空阀，打开气源阀和供气阀。调节调压阀，将标准室气体压力调至指定压力（560kPa）待压力稳定后，关闭供气阀，并记录标准室气体原始压力P1；（5）打开样品阀，气体膨胀到岩心室，待压力稳定后，记录平衡压力P2。（6）打开放空阀，逆时针转动T形转柄，将岩心杯向外推出，取出钢圆盘；（7）用同样方法将3号、4号、全部（1-4号）及任意组合钢圆盘装入岩心杯中，重复步骤3-5，记录平衡压力；（8）将待测岩样装入岩心杯，按上述方法测定岩样的平衡压力P2。（9）将上述数据填入原始记录表，将调压阀调至最低端，关闭气源阀。（10）整理实验台，将所有物品放回原处。五、数据处理与计算1．计算各个刚圆盘的外表体积，计算公式为：(d直径，单位cm；L长度，单位cm）得数据表如下图所示：表一气体孔隙度测定原始记录钢圆盘编号2号3号4号1-4号自由组合钢圆盘岩样编号3和42和41,3和426直径d（cm）2.5002.5002.5002.5002.5002.5002.5002.500长度L(cm）2.0062.5104.9789.9587.4886.9847.9526.920体积Vf（cm3）9.84712.32224.42348.88436.75934.28439.03633.970原始压力P1（kPa）559559561561559559561561测得压力P2（kPa）197207254466331314351284岩样Φ11.39%2．绘制P-V标准曲线；以刚圆盘外表体积为横坐标，相应的平衡压力为纵坐标绘制P-V曲线，如下图所示：解：由图知当P2=302KPa时，Vf=38.386cm3图1-2P-V标准曲线3．根据待测岩样的外表体积和测得的平衡压力，从曲线上读出岩心的骨架体积。岩样的测得的平衡压力是284kPa，此时Vf对应的是岩石的骨架体积Vs=30.1cm3岩心孔隙度：φ=（1—）×100%=（1—30.1/33.970）×100%=11.39%六、实验总结通过本次实验首先让我巩固了岩石孔隙度的概念，并且掌握了气测孔隙度的流程和实验步骤。此次试验，顺利运用实验仪器测得了实验数据，并根据气测原理计算出了待测岩样的孔隙度，自己也得到了一些认识：最后非常感谢张老师的耐心讲解和指导，使我顺利完成本次试验。
