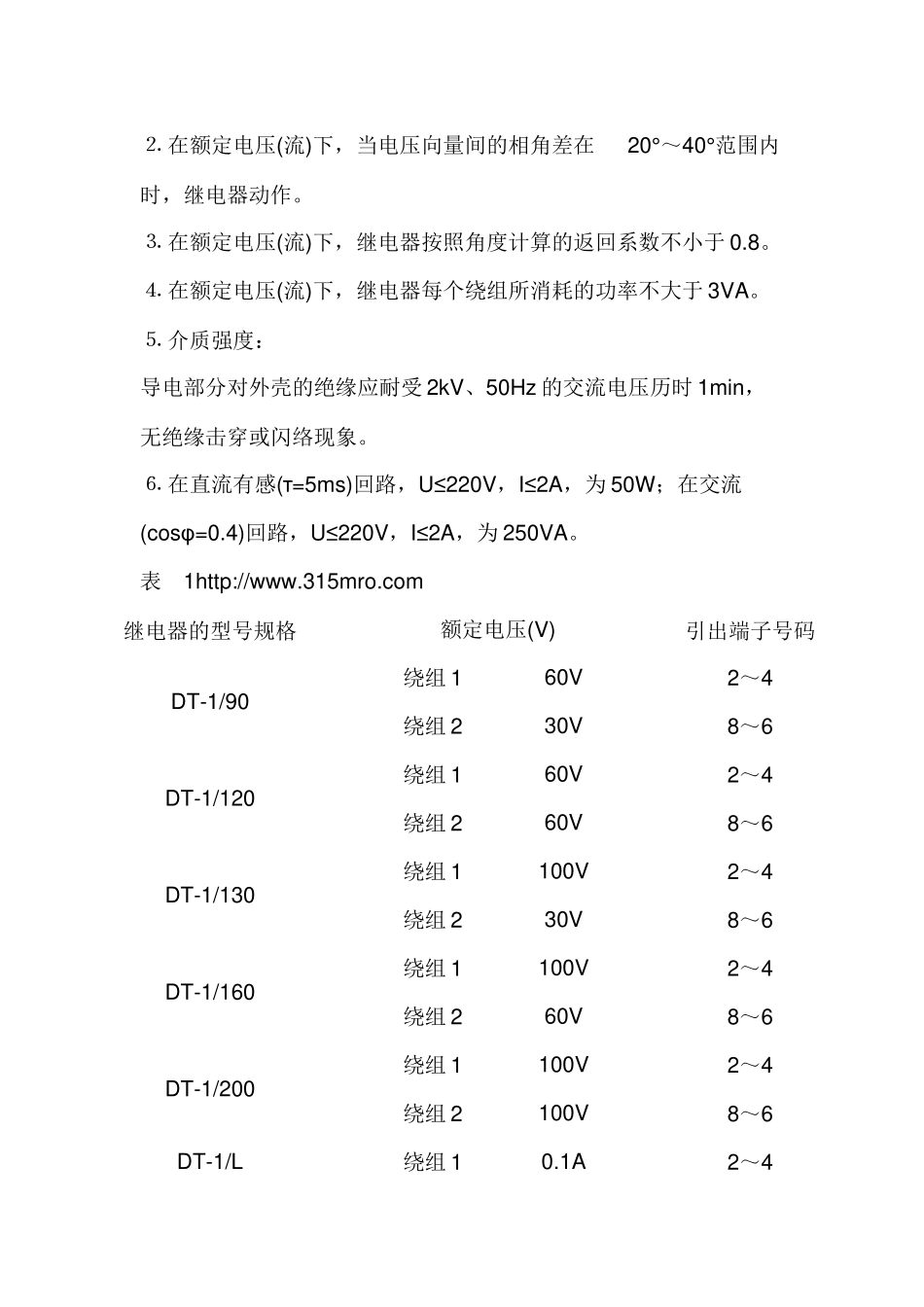

同步检查继电器的应用同步检查继电器用于两端供电线路的自动重合闸线路中。其作用在于检查线路上电压的存在及线路上和变电站母线上电压向量间的相角差该继电器为电磁式瞬时动作继电器，在磁系统两个极的每一个上面装有一个由两个绕组组成的线圈。一个线圈的外层绕组与另一个线圈的内层绕组串联。传奇电器http://www.315mro.com继电器反应加在端子2～4和8～6上的电压向量的几何差。通过转动指针以改变游丝的反作用力进行相角差的整定。刻度以度表示。继电器有一副动断触点和一副动合触点。3、技术要求⒈继电器按额定数据的规格列于表1中。⒉在额定电压(流)下，当电压向量间的相角差在20°～40°范围内时，继电器动作。⒊在额定电压(流)下，继电器按照角度计算的返回系数不小于0.8。⒋在额定电压(流)下，继电器每个绕组所消耗的功率不大于3VA。⒌介质强度：导电部分对外壳的绝缘应耐受2kV、50Hz的交流电压历时1min，无绝缘击穿或闪络现象。⒍在直流有感(τ=5ms)回路，U≤220V，I≤2A，为50W；在交流(cosφ=0.4)回路，U≤220V，I≤2A，为250VA。表1http://www.315mro.com继电器的型号规格额定电压(V)引出端子号码DT-1/90绕组160V2～4绕组230V8～6DT-1/120绕组160V2～4绕组260V8～6DT-1/130绕组1100V2～4绕组230V8～6DT-1/160绕组1100V2～4绕组260V8～6DT-1/200绕组1100V2～4绕组2100V8～6DT-1/L绕组10.1A2～4绕组20.1A8～67．继电器可长期耐受110％的额定电压，当周围空气温度为40℃时，绕组的温升不应当超过65℃。⒏DT-1/L型继电器使用时应配FZ-3变阻器，变阻器可由零调到1500Ω(额定电流0.1A)。其外形及安装尺寸见图2。⒐热性能当环境温度为40℃，继电器的线圈应长期耐受110mA，其温升不超过65℃。⒑机械寿命为1×104次。⒒重量继电器重量约为1kg。变阻器重量约为1.2kg。4、调试方法⒈桥形触点应当自由转动，无显著的摩擦。转动角度应当足以使动合触点同时接触时，静触点片同时开始弯曲。⒉指针在任何工作位置时游丝各圈都不互相接触。⒊需要调整游丝反作用力大小时，调整游丝支片的位置即可。⒋可动系统的轴向活动量应在0.2mm～0.3mm范围内。5、适用范围DT-1型同步继电器（以下简称继电器）用于两端供电线路的自动重合闸线路中，以检查线路电压的存在及线路母线变电站汇流排上电压向量间的相角差。6结构特征传奇电器http://www.315mro.com2.1继电器为电磁式瞬时动作继电器，在电磁系统中两个极的每一个上面有两个线圈绕组所组成：一个线圈的一个绕组与另一个线圈的绕组串联构成，继电器的内部接如图1所示。2.2继电器在端子2-4和8-6上应加电压向量几何差转动指针以改变弹簧的反作用力矩进行相角差的整定，刻度以标牌所示。2.3继电器有一动断和动合触点。2.4继电器有A11K、A11H、A1lQ三种结构
