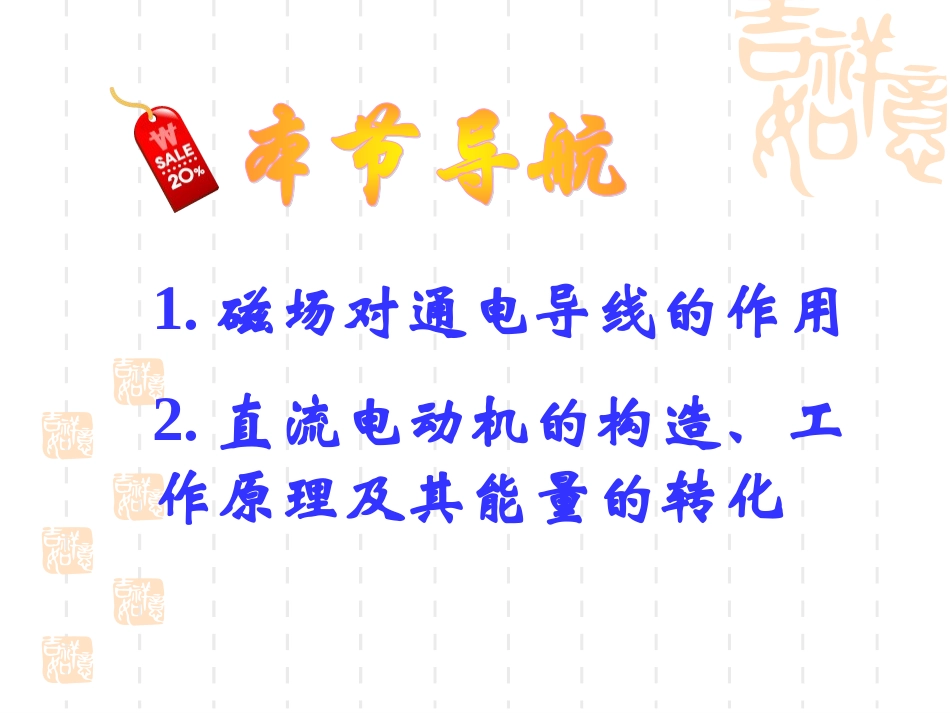

第4节电动机第二十章电与磁1.磁场对通电导线的作用2.直流电动机的构造、工作原理及其能量的转化生活中处处有电动机看一看想一想(电脑主板风扇)(电动车)奥斯特实验实验说明:通电导线周围存在磁场,对磁体有磁力作用通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？想一想，设计什么实验来验证？实验装置（4）结论：通电导体在磁场里，会受到力的作用，受力方向与电流方向和磁感线方向有关。问题：假如不是一根通电导线而是一个通电线圈放在磁场中又会怎样?二、磁场对通电线圈的作用现象:通电的线圈在磁场中受力转动思考：为什么线圈是转动而不是直线运动呢？由于导线两边的电流方向是不一样的，所以它们受到的力也就不一样，就像一个框被方向相反的力扭动一样，所以只能是转动的。线圈在磁场中的受力情况想一想:怎样使线圈越过平衡位置后持续顺时针转动?靠近S极的线圈受到的力始终向上靠近N极的线圈受到的力始终向下,那么线圈就可以持续沿顺时针方向转动.讨论:怎样实现上面的情况?及时改变电流方向或磁场方向(即越过平衡位置)从而改变受力方向换向器工作原理原理：当线圈转过平衡位置时，自动改变线圈中的电流方向三、电动机讨论回答：①换向器的构造由两个和两个组成；②它的作用是：_________________________________________________；③实际的电动机由和两部分组成；④电动机在工作时，能转化为能。铜半环电刷每当线圈刚转过平衡位置，换向器自动改变线圈的电流方向定子转子电机械2.电动机的基本构造电动机转子定子电动机的原理:通电线圈在磁场中受力转动电动机的基本构造:主要1.转子2.定子???｛3.生活中的电动机电动机种类:交流电动机直流电动机电动机通电时转子转动，电能转化为机械运动的能。由于电网供给的是交变电流，电风扇、洗衣机等家用电器中的电动机，多数是交流电动机。交流电动机也是靠着通电导体在磁场中所受的力来运转的。而电动玩具、录音机等小型电器则多数使用直流电动机。电风扇及其电机洗衣机及其电机优点：构造简单、控制方便、体积小、效率高、功率可大可小、无污染在此优点下电动机广泛地应用在社会生活中。农村的电灌站、工厂的各种机床，都有电动机。电车、电力机车都是以电动机为动力的交通工具，由于电动机不像内燃机那样污染环境，应该提倡用电做动力。由太阳能或蓄电池提供能源的电动汽车的研究已经进入实验试行阶段。随着技术的发展和社会的进步，电动机和人类的关系将越来越密切。机床及电动机电机电动玩具、录音机的电动机课堂小结1．要改变直流电动机的转动方向,应采取的方法是[]A．增强磁极的磁性B．加大通电电流C．改变线圈中的电流方向D．将磁铁的磁极对调2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是[]A．电流方向改变时，导体受力方向改变B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变3、电动机是利用制成的。习题C通电导线在磁场中受到力的作用CD1．在磁场中的通电导体()A．一定受到磁场力的作用B．可能受到磁场力的作用C．一定不受磁场力的作用D．以上说法均不正确B2.要改变直流电动机转向，可以采用()A.改变电流方向，其他不变B.改变磁场方向，其他不变C.增大电流强度D.同时改变电流方向和磁场方向AB3.下列说法正确的是()A.电动机是把机械能转化为电能的机器B.电动机是把电能转化为机械能的机器C.直流电动机是利用线圈的转动而产生电流的D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢B小结1、通电的导体在磁场中受到力的作用，力的方向与_______及_______有关。2、通电线圈在磁场中将会________利用该原理可制成________。电流方向磁场方向受到力转动电动机
