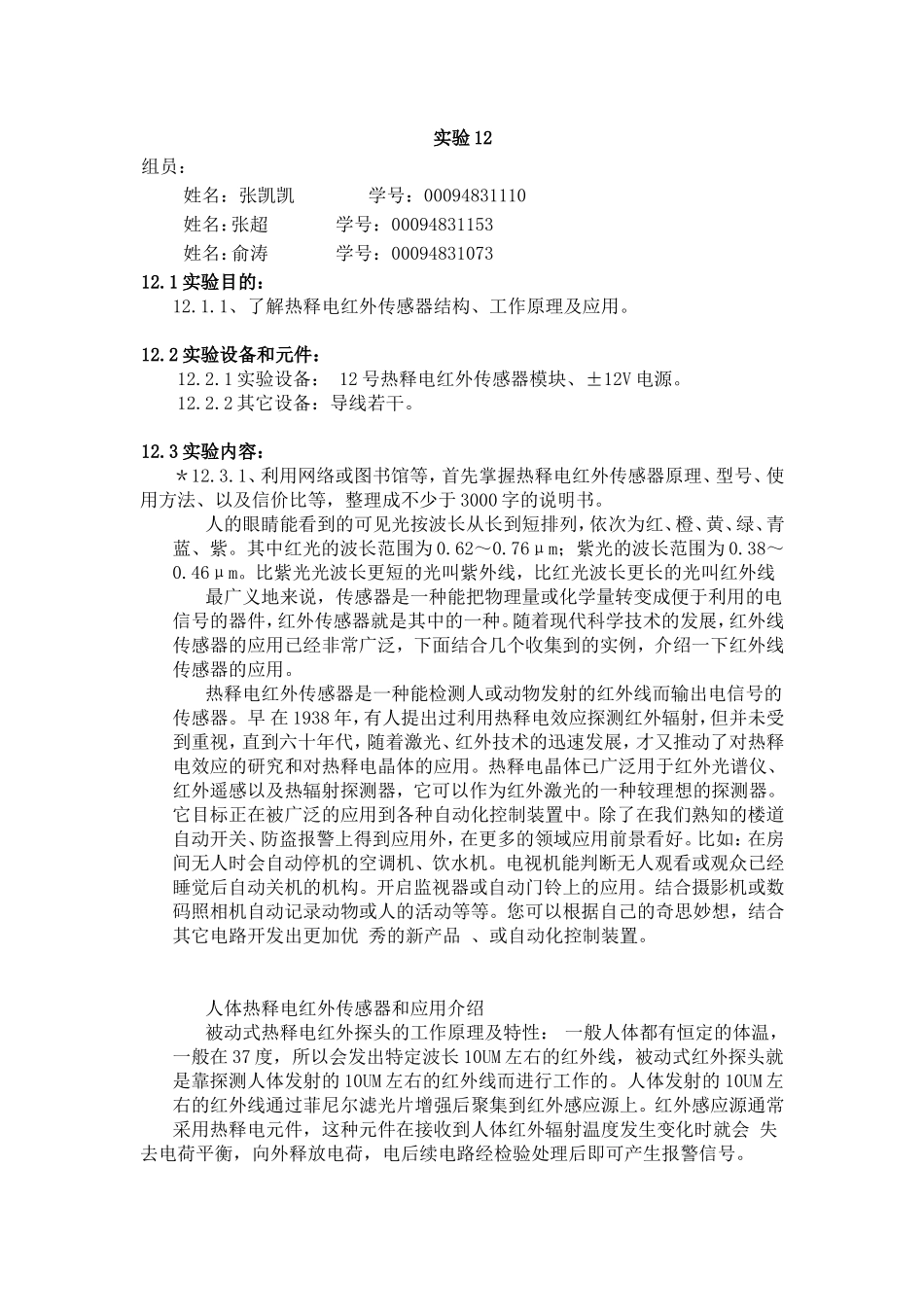

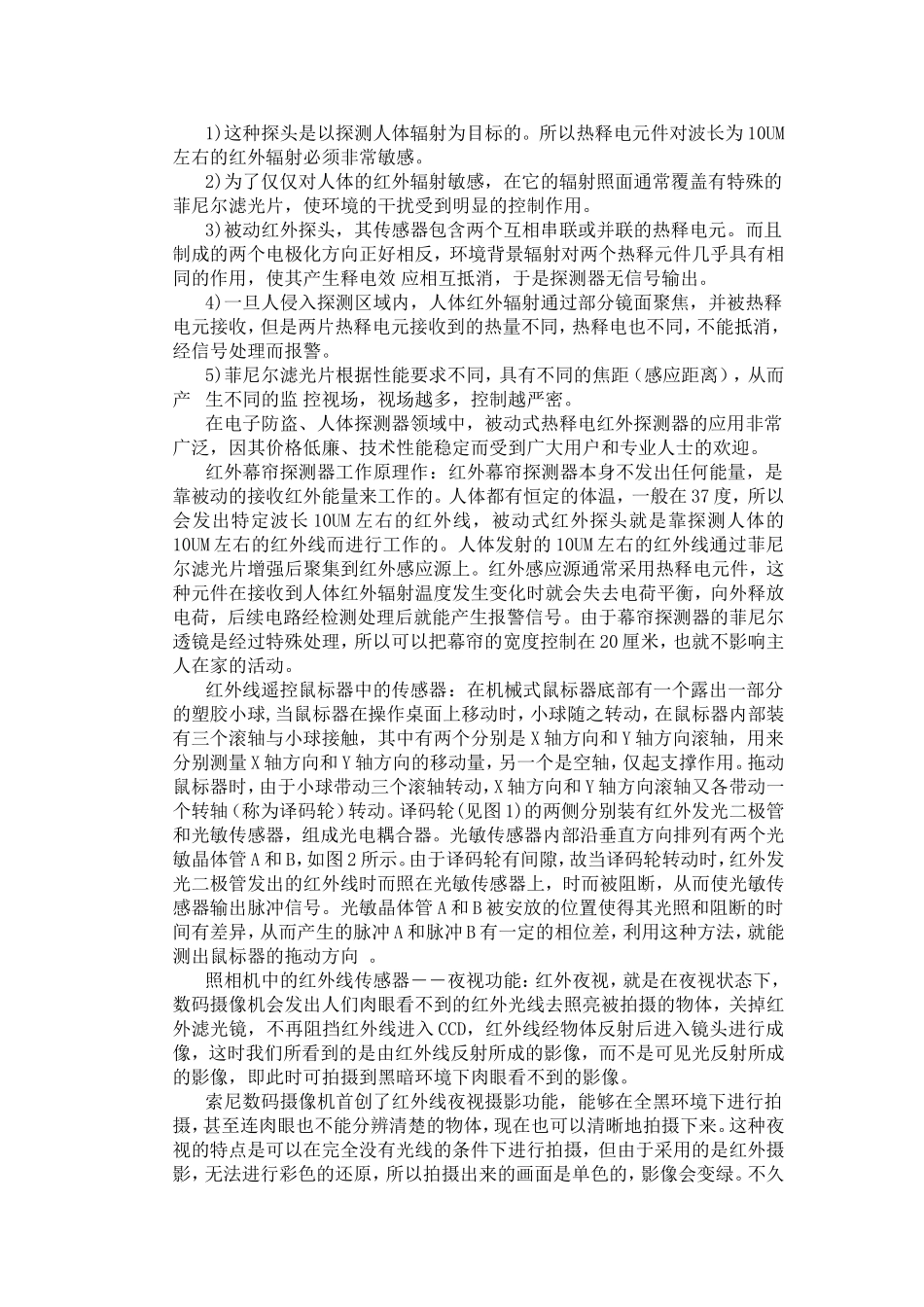

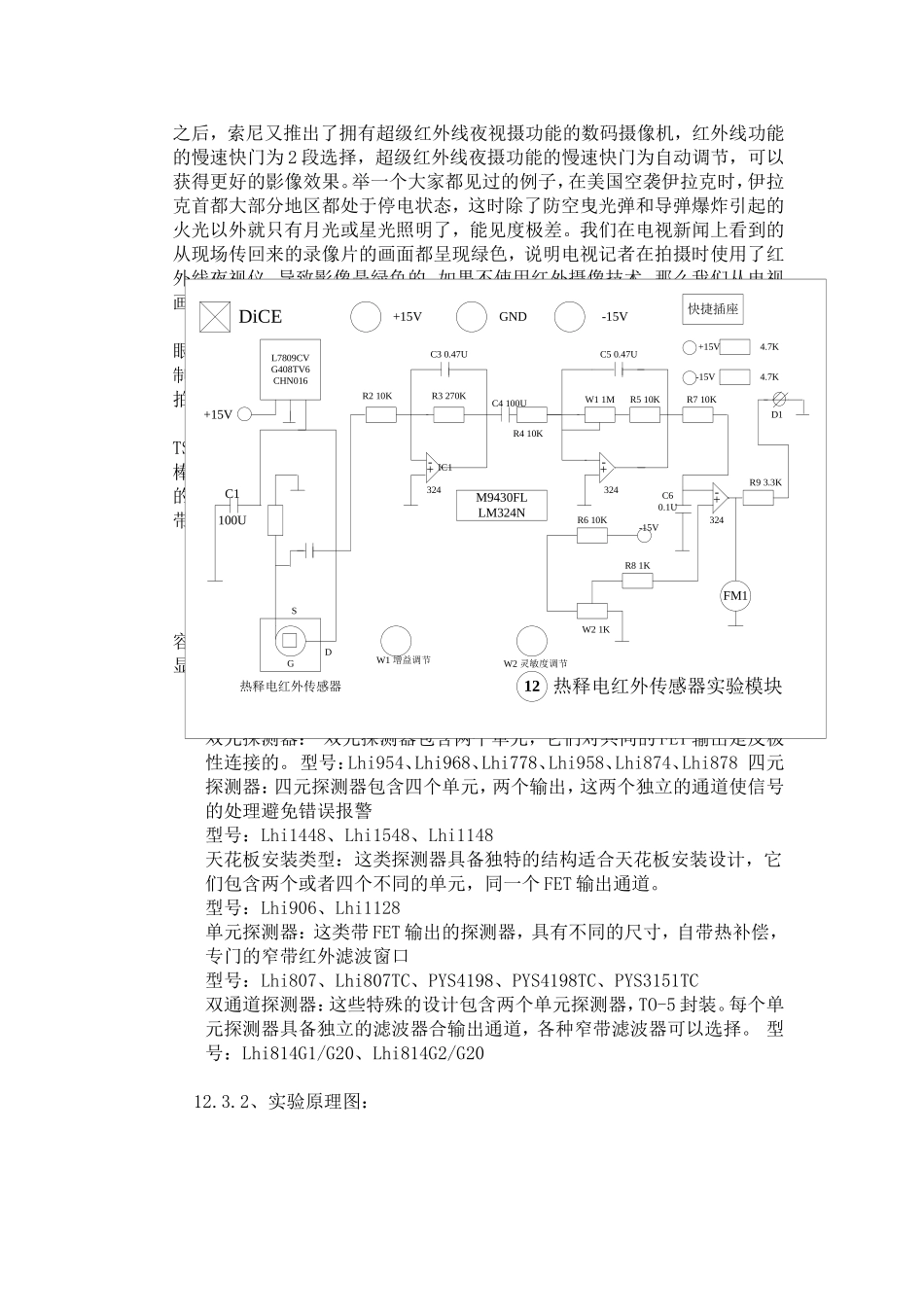

实验12组员：姓名：张凯凯学号：00094831110姓名：张超学号：00094831153姓名：俞涛学号：0009483107312.1实验目的：12.1.1、了解热释电红外传感器结构、工作原理及应用。12.2实验设备和元件：12.2.1实验设备：12号热释电红外传感器模块、±12V电源。12.2.2其它设备：导线若干。12.3实验内容：＊12.3.1、利用网络或图书馆等，首先掌握热释电红外传感器原理、型号、使用方法、以及信价比等，整理成不少于3000字的说明书。人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青蓝、紫。其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。比紫光光波长更短的光叫紫外线，比红光波长更长的光叫红外线最广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件，红外传感器就是其中的一种。随着现代科学技术的发展，红外线传感器的应用已经非常广泛，下面结合几个收集到的实例，介绍一下红外线传感器的应用。热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。它目标正在被广泛的应用到各种自动化控制装置中。除了在我们熟知的楼道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。比如：在房间无人时会自动停机的空调机、饮水机。电视机能判断无人观看或观众已经睡觉后自动关机的机构。开启监视器或自动门铃上的应用。结合摄影机或数码照相机自动记录动物或人的活动等等。您可以根据自己的奇思妙想，结合其它电路开发出更加优秀的新产品、或自动化控制装置。人体热释电红外传感器和应用介绍被动式热释电红外探头的工作原理及特性：一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号。1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。红外幕帘探测器工作原理作：红外幕帘探测器本身不发出任何能量，是靠被动的接收红外能量来工作的。人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。由于幕帘探测器的菲尼尔透镜是经过特殊处理，所以可以把幕帘的宽度控制在20厘米，也就不影响主人在家的活动。红外线遥控鼠标器中的传感器：在机械式鼠标器底部有一个露出一部分的塑胶小球,当鼠标器在操作桌面上移动时，小球随之转...
