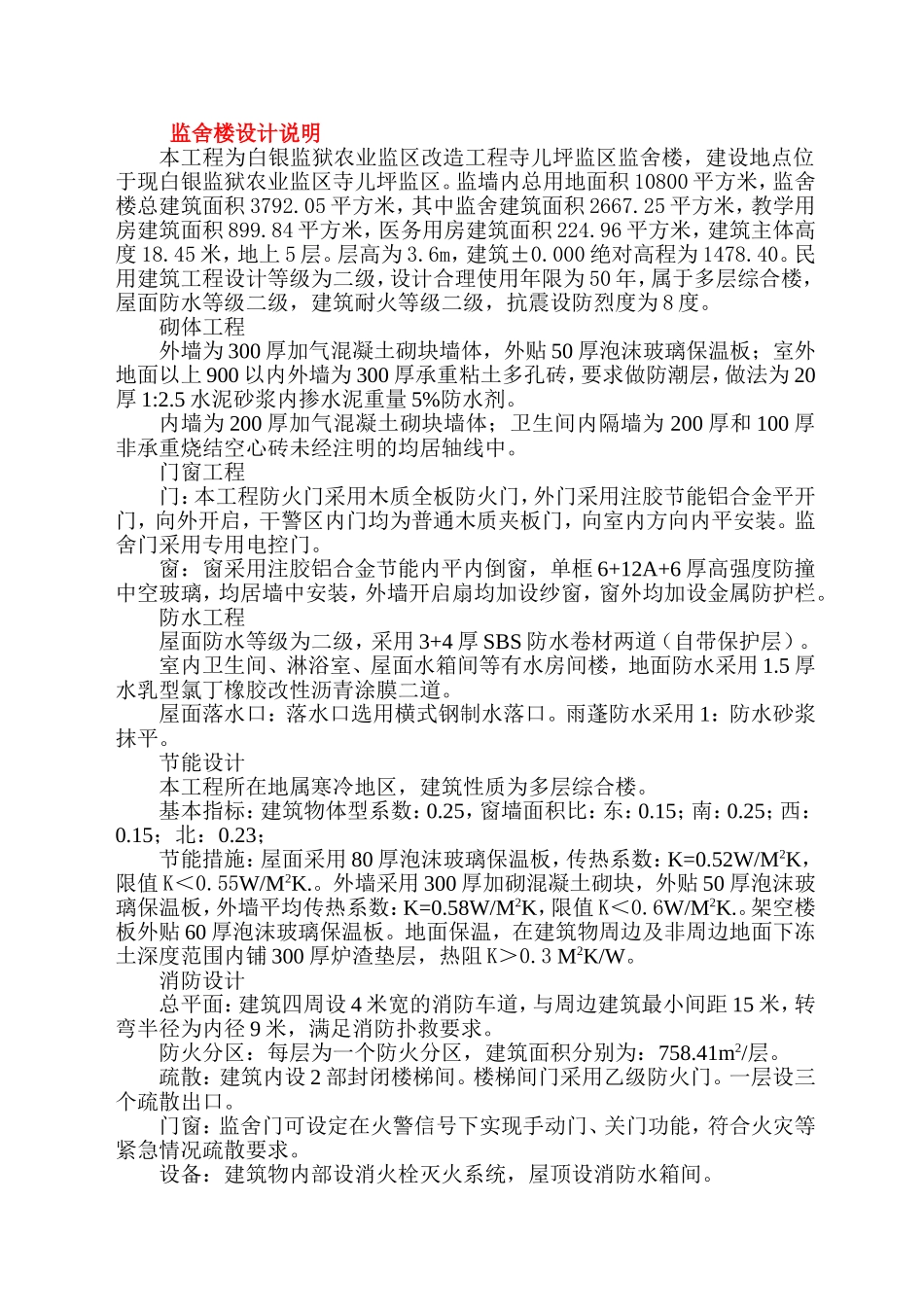

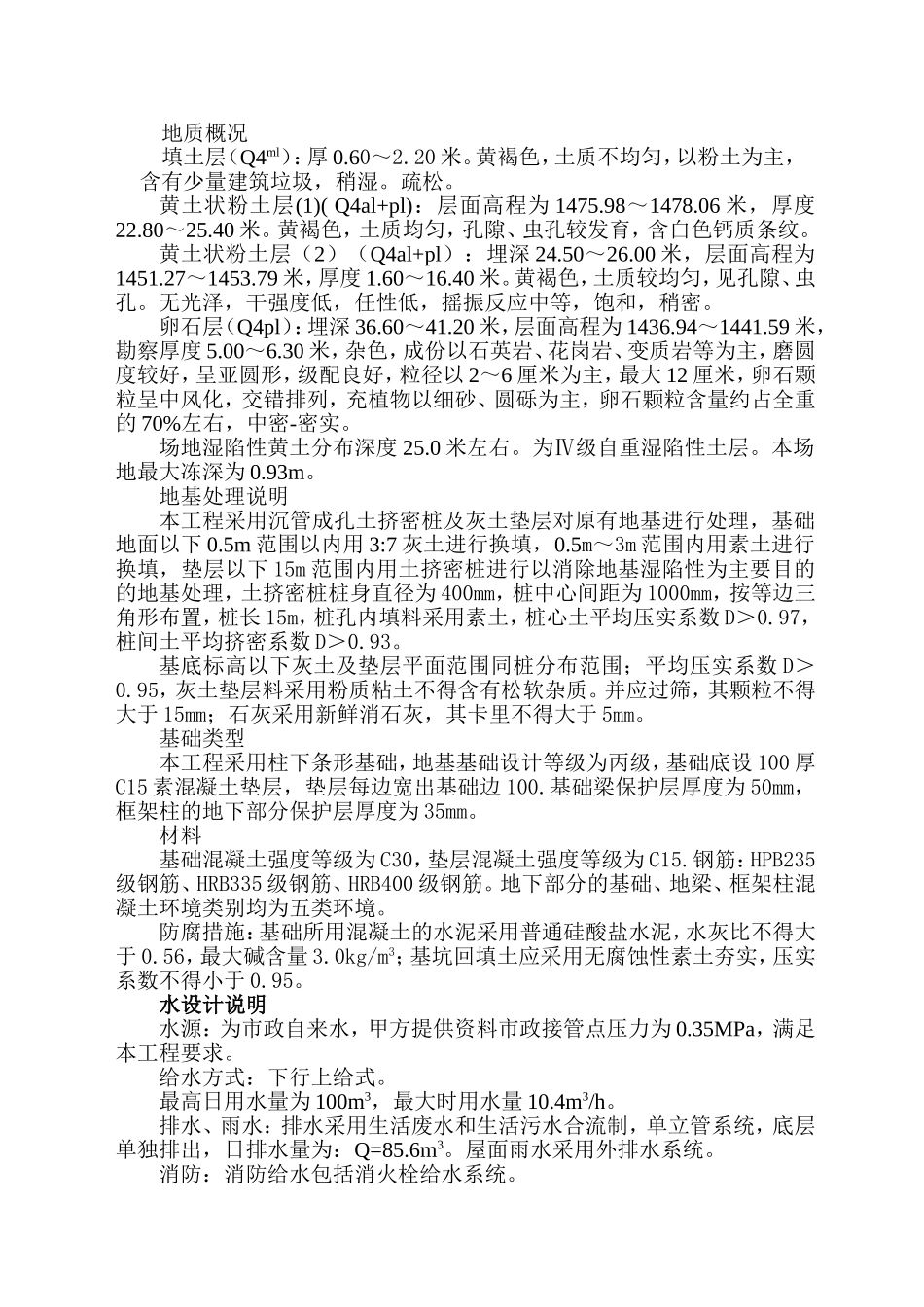

监舍楼设计说明本工程为白银监狱农业监区改造工程寺儿坪监区监舍楼，建设地点位于现白银监狱农业监区寺儿坪监区。监墙内总用地面积10800平方米，监舍楼总建筑面积3792.05平方米，其中监舍建筑面积2667.25平方米，教学用房建筑面积899.84平方米，医务用房建筑面积224.96平方米，建筑主体高度18.45米，地上5层。层高为3.6m，建筑±0.000绝对高程为1478.40。民用建筑工程设计等级为二级，设计合理使用年限为50年，属于多层综合楼，屋面防水等级二级，建筑耐火等级二级，抗震设防烈度为8度。砌体工程外墙为300厚加气混凝土砌块墙体，外贴50厚泡沫玻璃保温板；室外地面以上900以内外墙为300厚承重粘土多孔砖，要求做防潮层，做法为20厚1:2.5水泥砂浆内掺水泥重量5%防水剂。内墙为200厚加气混凝土砌块墙体；卫生间内隔墙为200厚和100厚非承重烧结空心砖未经注明的均居轴线中。门窗工程门：本工程防火门采用木质全板防火门，外门采用注胶节能铝合金平开门，向外开启，干警区内门均为普通木质夹板门，向室内方向内平安装。监舍门采用专用电控门。窗：窗采用注胶铝合金节能内平内倒窗，单框6+12A+6厚高强度防撞中空玻璃，均居墙中安装，外墙开启扇均加设纱窗，窗外均加设金属防护栏。防水工程屋面防水等级为二级，采用3+4厚SBS防水卷材两道（自带保护层）。室内卫生间、淋浴室、屋面水箱间等有水房间楼，地面防水采用1.5厚水乳型氯丁橡胶改性沥青涂膜二道。屋面落水口：落水口选用横式钢制水落口。雨蓬防水采用1：防水砂浆抹平。节能设计本工程所在地属寒冷地区，建筑性质为多层综合楼。基本指标：建筑物体型系数：0.25，窗墙面积比：东：0.15；南：0.25；西：0.15；北：0.23；节能措施：屋面采用80厚泡沫玻璃保温板，传热系数：K=0.52W/M2K，限值K＜0.55W/M2K.。外墙采用300厚加砌混凝土砌块，外贴50厚泡沫玻璃保温板，外墙平均传热系数：K=0.58W/M2K，限值K＜0.6W/M2K.。架空楼板外贴60厚泡沫玻璃保温板。地面保温，在建筑物周边及非周边地面下冻土深度范围内铺300厚炉渣垫层，热阻K＞0.3M2K/W。消防设计总平面：建筑四周设4米宽的消防车道，与周边建筑最小间距15米，转弯半径为内径9米，满足消防扑救要求。防火分区：每层为一个防火分区，建筑面积分别为：758.41m2/层。疏散：建筑内设2部封闭楼梯间。楼梯间门采用乙级防火门。一层设三个疏散出口。门窗：监舍门可设定在火警信号下实现手动门、关门功能，符合火灾等紧急情况疏散要求。设备：建筑物内部设消火栓灭火系统，屋顶设消防水箱间。工程做法屋面：卷材自带保护层屋面，3+4厚聚氯酯胎体SBS防水卷材两道。顶棚：纸面石膏板吊顶，用于值班室、医务用房和办公楼。铝合金条板吊顶用于卫生间。板底刷乳胶漆顶棚用于除干警值班室、医务用房、办公室、卫生间所有房间。内墙：乳胶漆墙面除卫生间、晾衣间所有房间。釉面砖防水墙面用于卫生间、盥洗室、晾衣间。楼面：铺地砖楼面用于干警值班室、办公室、教室医务用房。铺地砖楼面（防水）用于卫生间、盥洗室、晾衣间。水泥砂浆楼面用于监舍、走廊、楼梯间、水箱间。地面：铺地砖地面用于门厅、一层干警值班室、医务用房。水泥砂浆地面用于一层监舍走廊、楼梯间。外墙：采用刷涂料墙面，用于所有墙面。踢脚：采用铺砖踢脚和水泥踢脚。结构说明结构选型：上部结构采用现浇钢筋混凝土框架结构，框架抗震等级为二级；基础采用钢筋混凝土柱下条形基础。材料混凝土：框架柱、框架梁、板及基础、楼梯、栏板混凝土强度等级均为C30，圈梁、构造柱为C20。钢筋：HPB235级钢筋，HRB335级钢筋，HRB400级钢筋，钢筋的强度标准值应具有不小于95%的保证率。框架梁、柱、楼梯板纵向钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且屈服强度标准值比值不应大于1.3；且钢筋在最大拉力下的总伸长率实测值不应小于9%。埋件用钢板：Q235钢。焊接接头：对焊接和搭接焊的材料应符合有关要求。填充墙：卫生间墙体用烧结粘土空心砖，M5水泥砂浆砌筑。墙体采用混凝土加气砌块或烧结粘土空心砖，M5混合砂浆砌筑，填充墙砌筑施工质量控制等级均为B级。施工注意事项焊接接头：框架柱内纵筋采用电闸压力焊接头...
