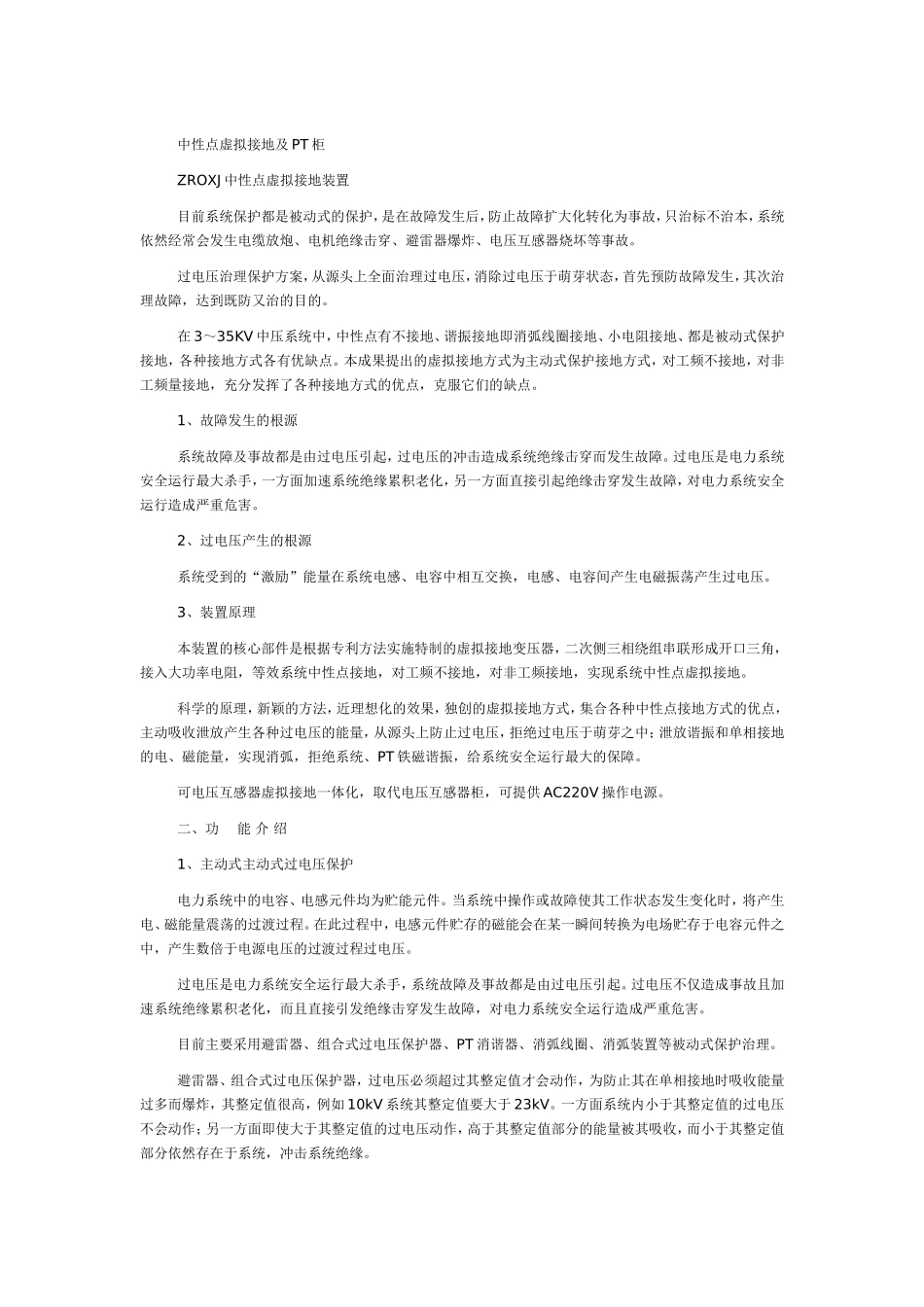

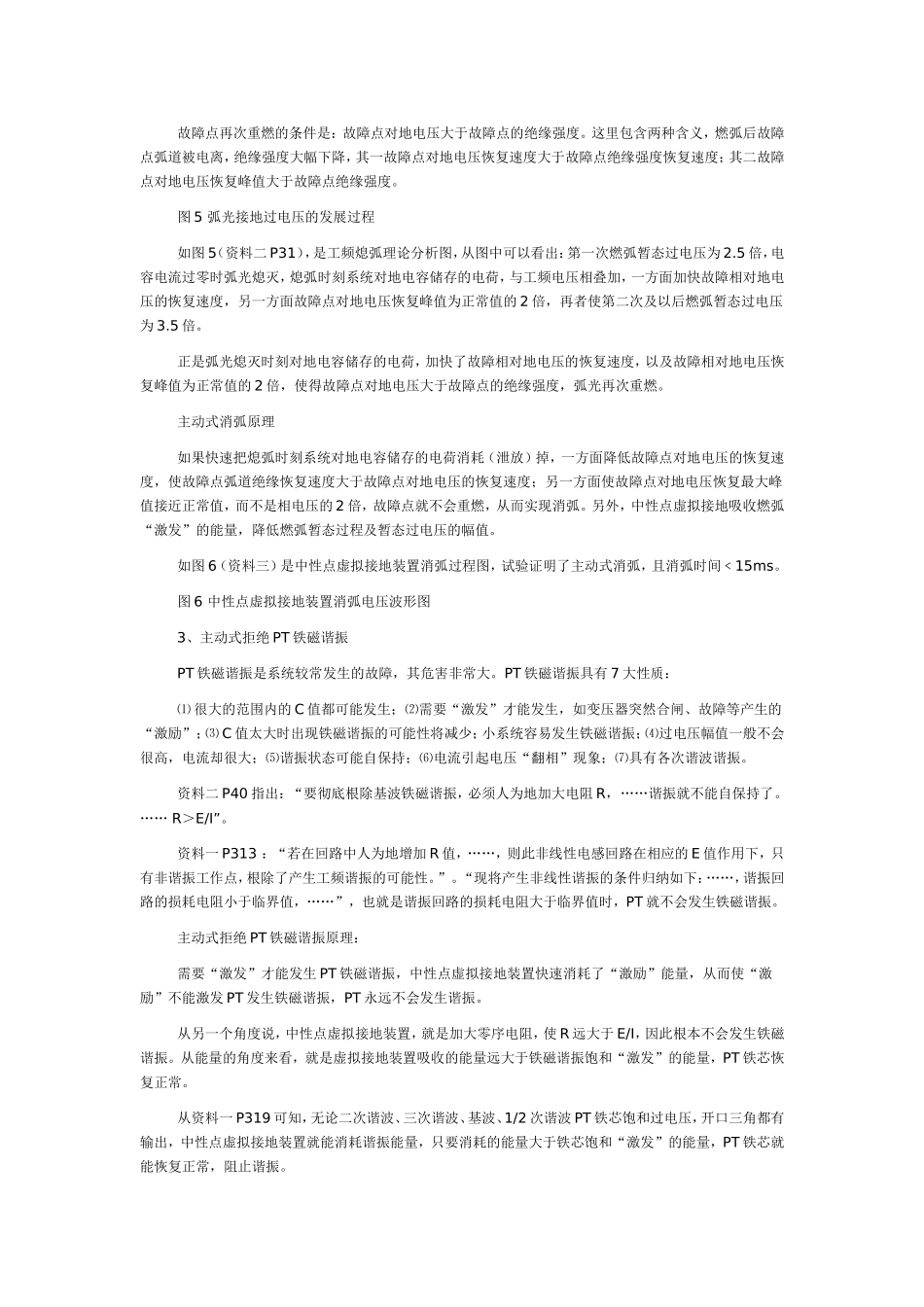

中性点虚拟接地及PT柜ZROXJ中性点虚拟接地装置目前系统保护都是被动式的保护，是在故障发生后，防止故障扩大化转化为事故，只治标不治本，系统依然经常会发生电缆放炮、电机绝缘击穿、避雷器爆炸、电压互感器烧坏等事故。过电压治理保护方案，从源头上全面治理过电压，消除过电压于萌芽状态，首先预防故障发生，其次治理故障，达到既防又治的目的。在3～35KV中压系统中，中性点有不接地、谐振接地即消弧线圈接地、小电阻接地、都是被动式保护接地，各种接地方式各有优缺点。本成果提出的虚拟接地方式为主动式保护接地方式，对工频不接地，对非工频量接地，充分发挥了各种接地方式的优点，克服它们的缺点。1、故障发生的根源系统故障及事故都是由过电压引起，过电压的冲击造成系统绝缘击穿而发生故障。过电压是电力系统安全运行最大杀手，一方面加速系统绝缘累积老化，另一方面直接引起绝缘击穿发生故障，对电力系统安全运行造成严重危害。2、过电压产生的根源系统受到的“激励”能量在系统电感、电容中相互交换，电感、电容间产生电磁振荡产生过电压。3、装置原理本装置的核心部件是根据专利方法实施特制的虚拟接地变压器，二次侧三相绕组串联形成开口三角，接入大功率电阻，等效系统中性点接地，对工频不接地，对非工频接地，实现系统中性点虚拟接地。科学的原理，新颖的方法，近理想化的效果，独创的虚拟接地方式，集合各种中性点接地方式的优点，主动吸收泄放产生各种过电压的能量，从源头上防止过电压，拒绝过电压于萌芽之中；泄放谐振和单相接地的电、磁能量，实现消弧，拒绝系统、PT铁磁谐振，给系统安全运行最大的保障。可电压互感器虚拟接地一体化，取代电压互感器柜，可提供AC220V操作电源。二、功能介绍1、主动式主动式过电压保护电力系统中的电容、电感元件均为贮能元件。当系统中操作或故障使其工作状态发生变化时，将产生电、磁能量震荡的过渡过程。在此过程中，电感元件贮存的磁能会在某一瞬间转换为电场贮存于电容元件之中，产生数倍于电源电压的过渡过程过电压。过电压是电力系统安全运行最大杀手，系统故障及事故都是由过电压引起。过电压不仅造成事故且加速系统绝缘累积老化，而且直接引发绝缘击穿发生故障，对电力系统安全运行造成严重危害。目前主要采用避雷器、组合式过电压保护器、PT消谐器、消弧线圈、消弧装置等被动式保护治理。避雷器、组合式过电压保护器，过电压必须超过其整定值才会动作，为防止其在单相接地时吸收能量过多而爆炸，其整定值很高，例如10kV系统其整定值要大于23kV。一方面系统内小于其整定值的过电压不会动作；另一方面即使大于其整定值的过电压动作，高于其整定值部分的能量被其吸收，而小于其整定值部分依然存在于系统，冲击系统绝缘。因此，我们可以得出这样的结论：避雷器、组合式过电压保护器是被动式的过电压保护，无论系统内过电压的峰值多大，都有小于其整定值的过电压冲击系统绝缘，或加速系统绝缘老化，或使老化的绝缘击穿发生故障。现有的供电系统均安装有避雷器或组合式过电压保护器，依然发生故障就说明了这个问题。PT消谐器、消弧线圈、消弧装置等保护装置，都是故障发生后才动作实施保护，是被动式保护，在后面的内容中阐述。主动式主动式过电压保护原理：中心点虚拟接地装置，快速消耗系统电感电容储存的非工频等“激励”能量，大幅度降低系统电感电容可交换的能量，充分阻尼其暂态过程，从源头上阻止了暂态过电压的形成，消除过电压于萌芽状态，因而防止过电压冲击系统绝缘延长系统寿命，大幅降低系统故障概率。1、元件操作过电压治理中压系统电缆的广泛应用，遭受雷击的可能性越来越少，主要是内部过电压，操作过电压是系统最主要的过电压，从源头治理了过电压，消除过电压于萌芽状态，就可以延长系统绝缘寿命，大幅度降低故障概率。真空断路器操作过电压主要表现为截流过电压、多次重燃过电压、三相非同期开断过电压。操作过电压又分为：①空载变压器、电抗器投切过电压，②电容器、空载线路投切过电压，③合空母线过电压，④投切电机过电压，⑤系统扰动过电压，⑥突然甩负荷过电压，⑦发电机并网过电压等。其中，...
