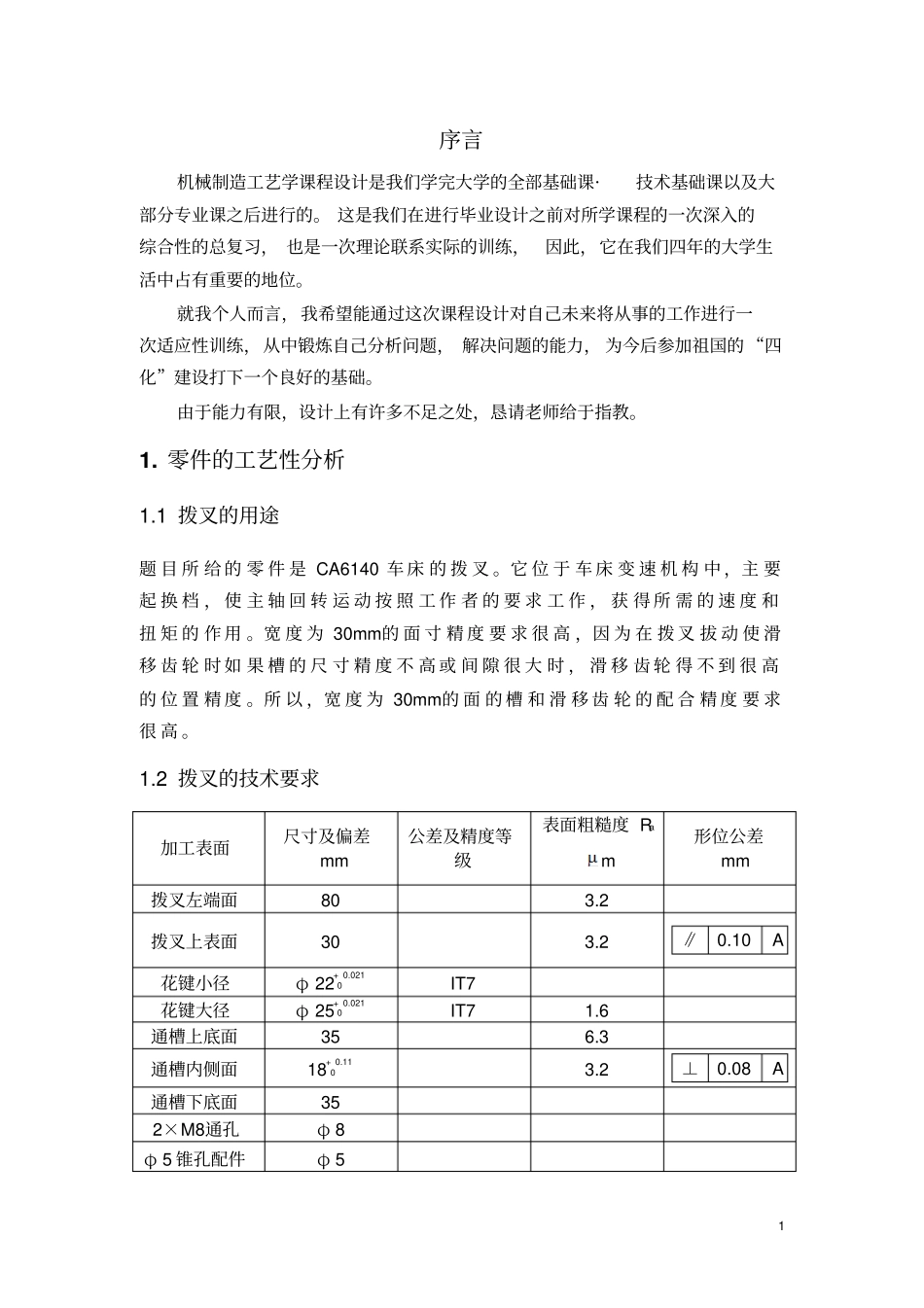

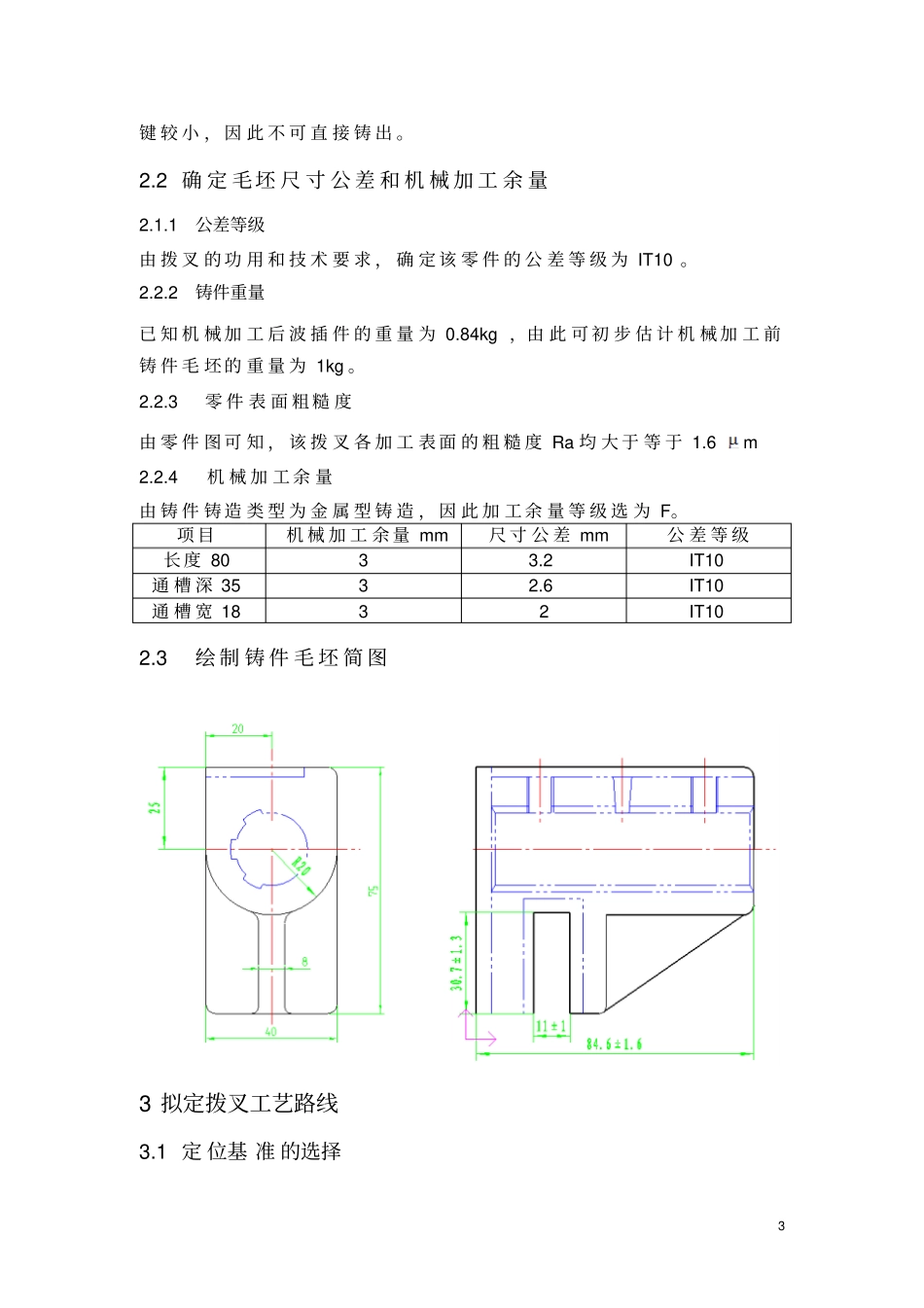

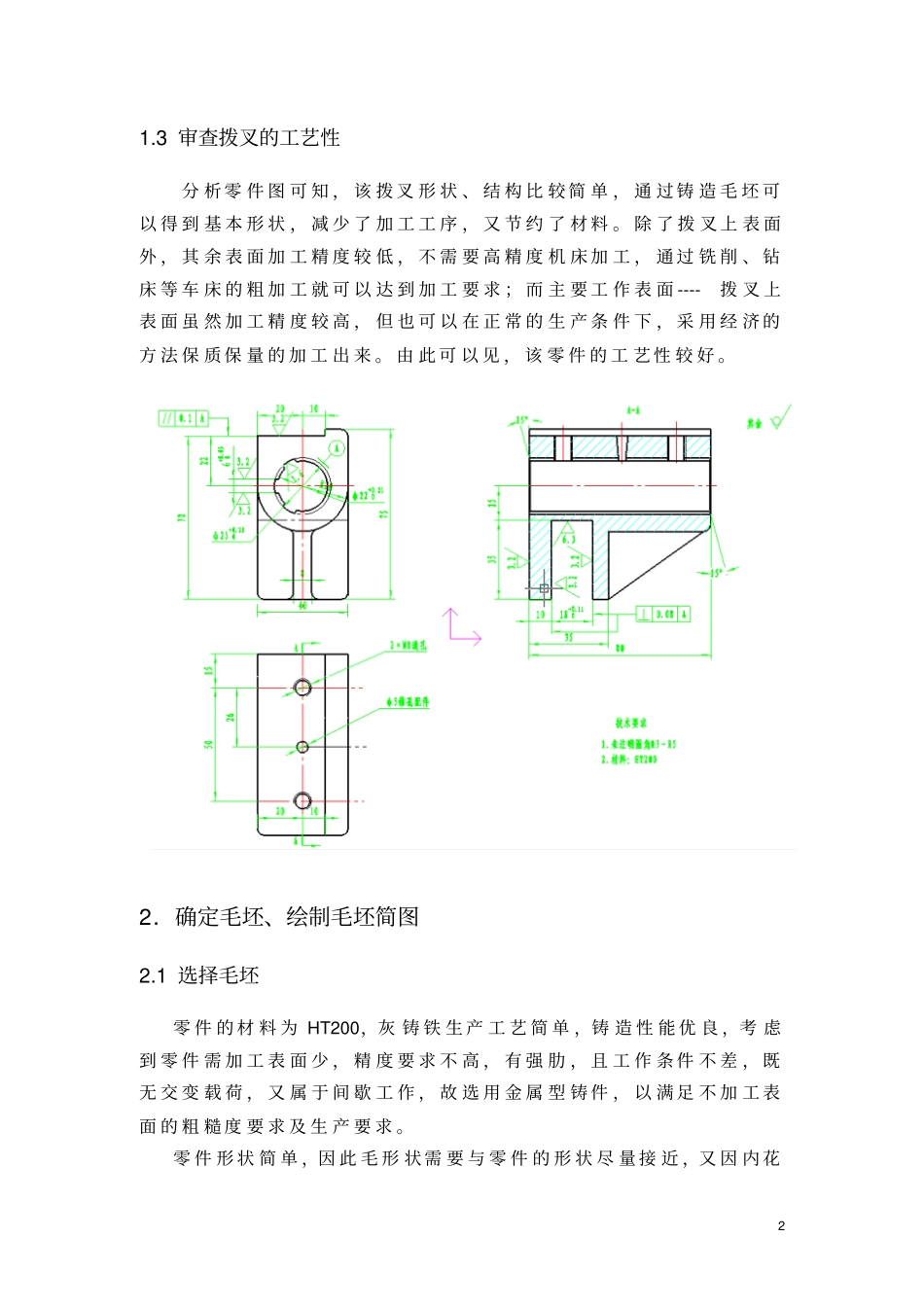

1序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力有限，设计上有许多不足之处，恳请老师给于指教。1.零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。宽度为30mm的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。所以，宽度为30mm的面的槽和滑移齿轮的配合精度要求很高。1.2拨叉的技术要求加工表面尺寸及偏差mm公差及精度等级表面粗糙度Ram形位公差mm拨叉左端面803.2拨叉上表面303.2∥0.10A花键小径φ22+00.021IT7花键大径φ25+00.021IT71.6通槽上底面356.3通槽内侧面18+00.113.2⊥0.08A通槽下底面352×M8通孔φ8φ5锥孔配件φ521.3审查拨叉的工艺性分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。由此可以见，该零件的工艺性较好。2．确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。零件形状简单，因此毛形状需要与零件的形状尽量接近，又因内花3键较小，因此不可直接铸出。2.2确定毛坯尺寸公差和机械加工余量2.1.1公差等级由拨叉的功用和技术要求，确定该零件的公差等级为IT10。2.2.2铸件重量已知机械加工后波插件的重量为0.84kg，由此可初步估计机械加工前铸件毛坯的重量为1kg。2.2.3零件表面粗糙度由零件图可知，该拨叉各加工表面的粗糙度Ra均大于等于1.6m2.2.4机械加工余量由铸件铸造类型为金属型铸造，因此加工余量等级选为F。项目机械加工余量mm尺寸公差mm公差等级长度8033.2IT10通槽深3532.6IT10通槽宽1832IT102.3绘制铸件毛坯简图3拟定拨叉工艺路线3.1定位基准的选择43.1.1粗基准的选择对于同时具有加工表面与不加工表面的工件，为了保证不加工面与加工表面之间的位置要求，则应以不加工表面作为定位基准。若工件上有多个不加工表面，应选其中与加工表面位置精度要求高的表面为粗基准。如果首先要求保证工件某重要表面加工余量均匀时，应选择该表面的毛坯面作为粗基准。为保证工件某重要表面的余量均匀，应选重要表面为粗基准。应尽可能选择光滑平整，无飞边，浇口，冒口或其他缺陷的表面为粗基准，以便定位准确，夹紧可靠。粗基准一般只在头道工序中使用一次，应该尽量避免重复使用。因此，选择零件的右表面作为粗基准。3.1.2精基准的选择应满足基准重合，基准统一，自为基准，互为基准等原则。所选的精基准应能保证定位准确，夹紧可靠，夹具简单，操作方便等。该零件根据形位公差的要求，选择花键中心线为精基准。3.2表面加工方法的选择本零件的毛坯为铸件，待加工面有内孔，端面，及锥孔，内倒角等。公差等级及粗糙度要求参考零件图。其加工方法的选择如下：（1）：花键花键大径表面粗糙度为Ra1.6μm，毛坯孔未铸出，需钻，扩、铰孔、然后直接用拉刀拉出即可。（2）：端面本零件的端面大部分尺寸精度要求不高，很大部分无需去除材料。待加工的主要端面有零件的上端面和左端面以及通槽，除通槽内侧表面粗糙度为Ra3.2μm及Ra6.3μm，经粗铣和半精铣即可。（4）：M8mm螺纹孔，由《机械加工工艺...
