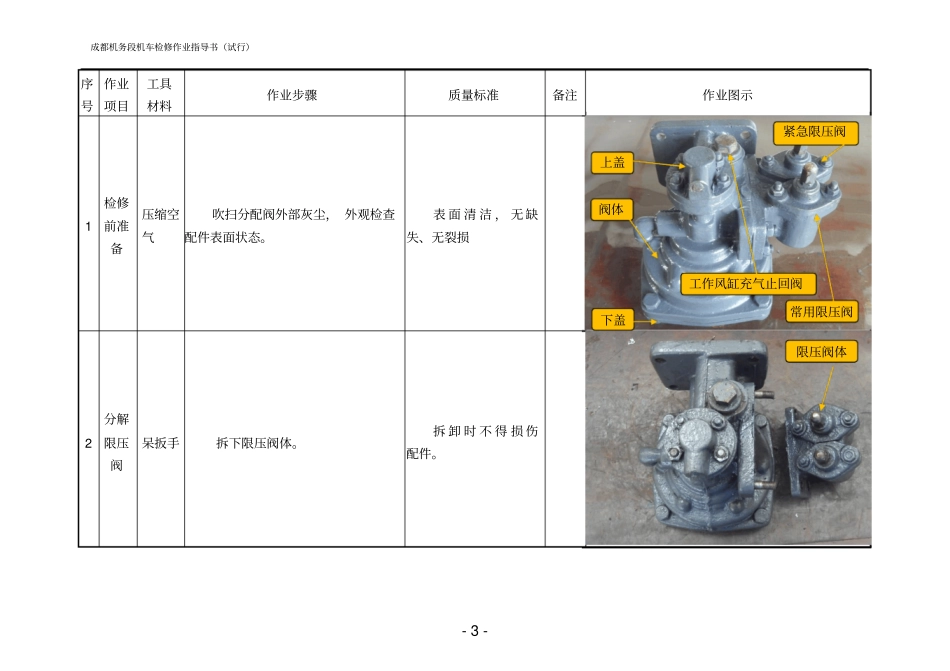

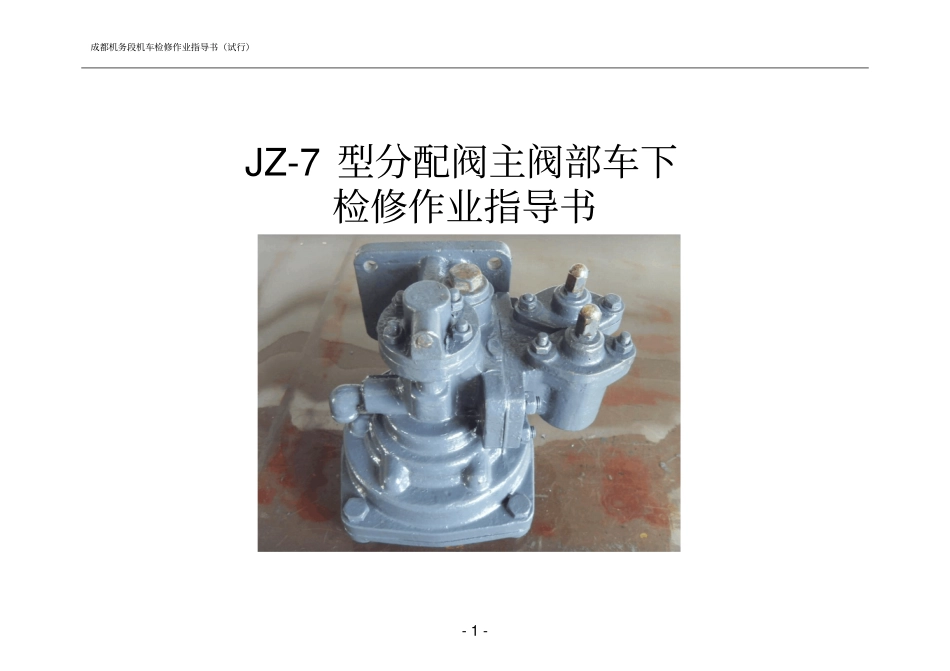

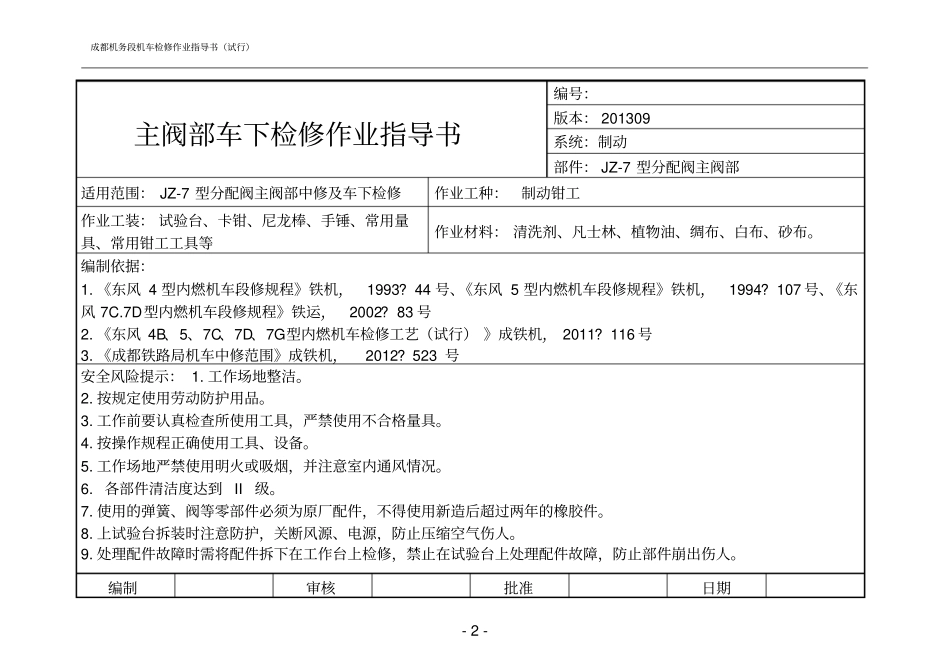

成都机务段机车检修作业指导书（试行）-1-JZ-7型分配阀主阀部车下检修作业指导书成都机务段机车检修作业指导书（试行）-2-主阀部车下检修作业指导书编号：版本：201309系统：制动部件：JZ-7型分配阀主阀部适用范围：JZ-7型分配阀主阀部中修及车下检修作业工种：制动钳工作业工装：试验台、卡钳、尼龙棒、手锤、常用量具、常用钳工工具等作业材料：清洗剂、凡士林、植物油、绸布、白布、砂布。编制依据：1.《东风4型内燃机车段修规程》铁机,1993?44号、《东风5型内燃机车段修规程》铁机,1994?107号、《东风7C.7D型内燃机车段修规程》铁运,2002?83号2.《东风4B、5、7C、7D、7G型内燃机车检修工艺（试行）》成铁机,2011?116号3.《成都铁路局机车中修范围》成铁机,2012?523号安全风险提示：1.工作场地整洁。2.按规定使用劳动防护用品。3.工作前要认真检查所使用工具，严禁使用不合格量具。4.按操作规程正确使用工具、设备。5.工作场地严禁使用明火或吸烟，并注意室内通风情况。6.各部件清洁度达到II级。7.使用的弹簧、阀等零部件必须为原厂配件，不得使用新造后超过两年的橡胶件。8.上试验台拆装时注意防护，关断风源、电源，防止压缩空气伤人。9.处理配件故障时需将配件拆下在工作台上检修，禁止在试验台上处理配件故障，防止部件崩出伤人。编制审核批准日期成都机务段机车检修作业指导书（试行）-3-序号作业项目工具材料作业步骤质量标准备注作业图示1检修前准备压缩空气吹扫分配阀外部灰尘，外观检查配件表面状态。表面清洁，无缺失、无裂损2分解限压阀呆扳手拆下限压阀体。拆卸时不得损伤配件。工作风缸充气止回阀下盖上盖阀体紧急限压阀常用限压阀限压阀体成都机务段机车检修作业指导书（试行）-4-序号作业项目工具材料作业步骤质量标准备注作业图示3分解供气阀呆扳手尖嘴钳拆下供气阀盖，取出弹簧和供气阀组并分解。拆卸时不得损伤配件。4分解大膜板呆扳手内六方扳手拆下盖取出大膜板及压板组并分解。解体时不得损伤配件。弹簧供气阀盖供气阀组大膜板组成都机务段机车检修作业指导书（试行）-5-序号作业项目工具材料作业步骤质量标准备注作业图示5分解中盖内六方扳手取下压紧螺钉取出中盖板及顶杆。解体时不得损伤配件。6分解膜板组活扳手取出阀杆勾贝膜板组及缓解弹簧，并分解阀杆勾贝膜板组。解体时不得损伤配件。顶杆中盖板勾贝压盖螺盖阀体阀杆弹簧小膜板成都机务段机车检修作业指导书（试行）-6-序号作业项目工具材料作业步骤质量标准备注作业图示7分解止回阀活扳手螺丝刀尖嘴钳拆下工作风缸充气止回阀盖并分解。解体时不得损伤配件。8分解充气阀风堵螺丝刀拧下充气阀风堵。解体时不得损伤风堵。充气阀风堵工作风缸充气止回阀成都机务段机车检修作业指导书（试行）-7-序号作业项目工具材料作业步骤质量标准备注作业图示9分解限压阀呆扳手活扳手尼龙棒尖嘴钳分解限压阀取出柱塞及套。解体时不得损伤配件及阀口。10清洗毛刷白布清洗剂用清洗剂清洗全部零件并吹扫干净，并体盖孔道吹扫畅通。各部件清洁度达标，各孔道畅通。紧急限压阀套止回阀螺盖下盖限压阀体常用限压阀套常用限压柱塞紧急限压柱塞成都机务段机车检修作业指导书（试行）-8-序号作业项目工具材料作业步骤质量标准备注作业图示11检修主阀砂布油石检查体盖不得有裂损，各丝扣部分应良好，各压盖不得松动，充气止回阀阀口及供气阀阀口不得有严重拉伤，轻度拉伤可打磨消除。阀体无裂损，压盖无松动，各阀口无拉伤。12检修供气阀砂布胶垫O型圈游标卡尺检查导杆与盖的间隙不得大于0.12mm，更新导杆“O”型圈，更新供气阀胶垫，检查供气阀弹簧不得断裂变形。导杆与盖的间隙不得大于0.12mm，更新“O”型圈、胶垫，供气阀弹簧不得断裂、变形。供气阀盖弹簧供气阀胶垫阀体下盖阀口0型圈成都机务段机车检修作业指导书（试行）-9-序号作业项目工具材料作业步骤质量标准备注作业图示13检修主阀杆砂布油石直尺检查阀口如有轻微拉伤可打磨，但阀杆有效长度应不少于74.5mm。阀口无拉伤、阀杆有效长度应不少于74.5mm。14检修主阀杆游标卡尺测量阀杆与套的间隙应在限度以内。更新“O”型圈。阀杆与套的间隙不大于0.12mm。阀口阀杆...
