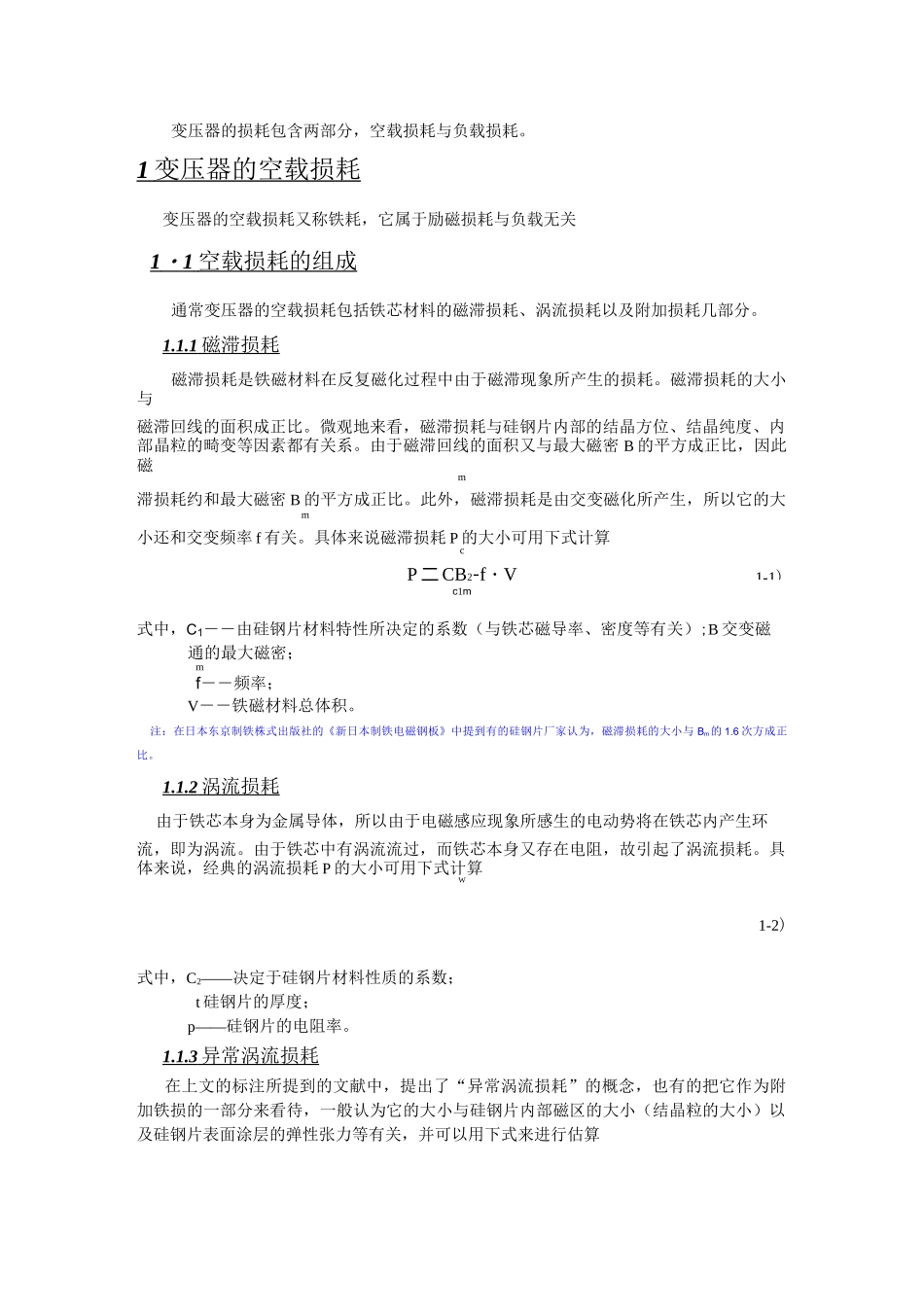

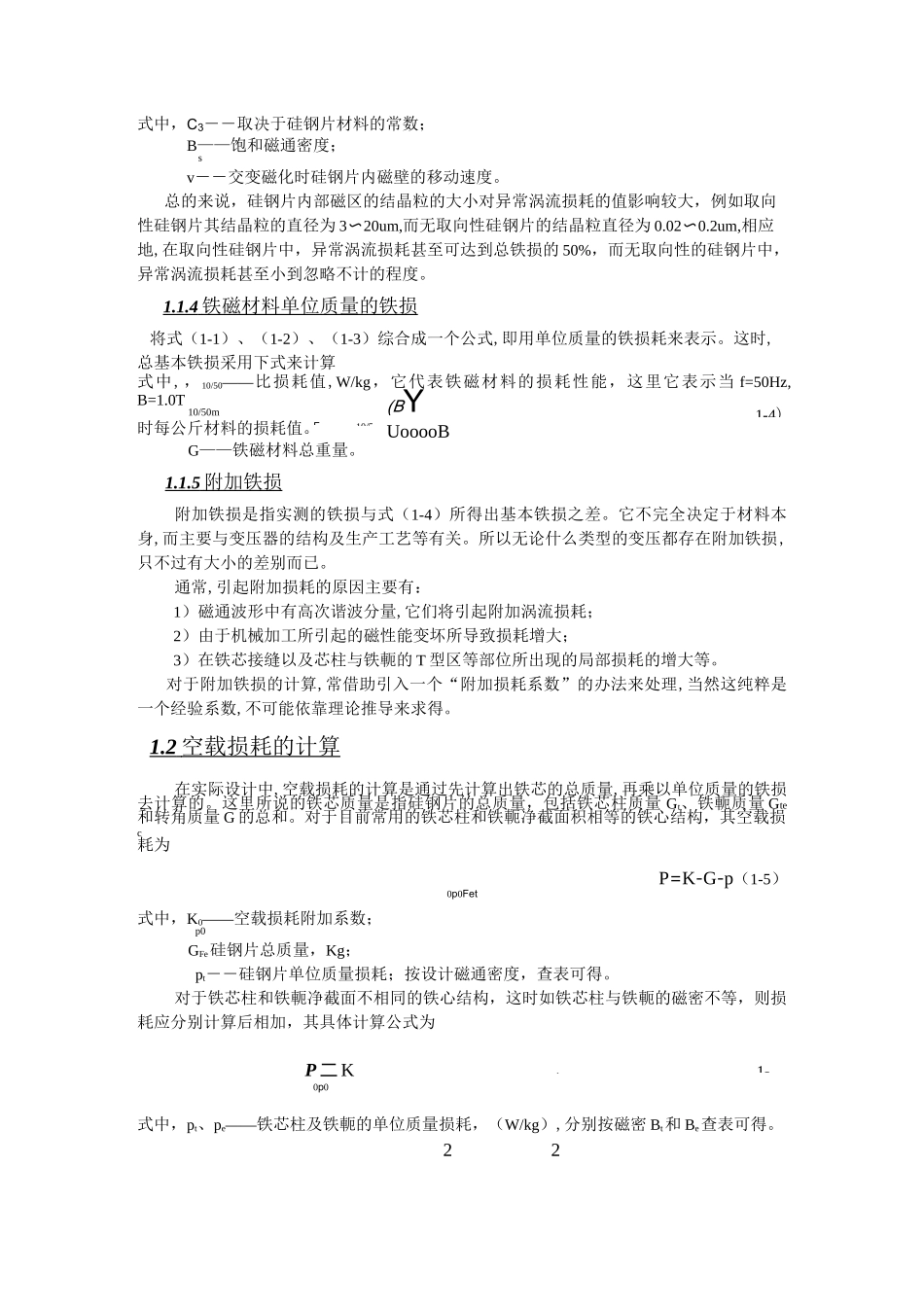

1-1)变压器的损耗包含两部分，空载损耗与负载损耗。1变压器的空载损耗变压器的空载损耗又称铁耗，它属于励磁损耗与负载无关1・1空载损耗的组成通常变压器的空载损耗包括铁芯材料的磁滞损耗、涡流损耗以及附加损耗几部分。1.1.1磁滞损耗磁滞损耗是铁磁材料在反复磁化过程中由于磁滞现象所产生的损耗。磁滞损耗的大小与磁滞回线的面积成正比。微观地来看，磁滞损耗与硅钢片内部的结晶方位、结晶纯度、内部晶粒的畸变等因素都有关系。由于磁滞回线的面积又与最大磁密B的平方成正比，因此磁m滞损耗约和最大磁密B的平方成正比。此外，磁滞损耗是由交变磁化所产生，所以它的大m小还和交变频率f有关。具体来说磁滞损耗P的大小可用下式计算cP二CB2-f・Vc1m式中，C1――由硅钢片材料特性所决定的系数（与铁芯磁导率、密度等有关）;B交变磁通的最大磁密；mf――频率；V――铁磁材料总体积。注：在日本东京制铁株式出版社的《新日本制铁电磁钢板》中提到有的硅钢片厂家认为，磁滞损耗的大小与Bm的1.6次方成正比。1.1.2涡流损耗由于铁芯本身为金属导体，所以由于电磁感应现象所感生的电动势将在铁芯内产生环流，即为涡流。由于铁芯中有涡流流过，而铁芯本身又存在电阻，故引起了涡流损耗。具体来说，经典的涡流损耗P的大小可用下式计算W1-2)式中，C2——决定于硅钢片材料性质的系数；t硅钢片的厚度；p——硅钢片的电阻率。1.1.3异常涡流损耗在上文的标注所提到的文献中，提出了“异常涡流损耗”的概念，也有的把它作为附加铁损的一部分来看待，一般认为它的大小与硅钢片内部磁区的大小（结晶粒的大小）以及硅钢片表面涂层的弹性张力等有关，并可以用下式来进行估算1-3)2F210/5(BYUooooB1-4)■1-式中，C3――取决于硅钢片材料的常数；B——饱和磁通密度；sv――交变磁化时硅钢片内磁壁的移动速度。总的来说，硅钢片内部磁区的结晶粒的大小对异常涡流损耗的值影响较大，例如取向性硅钢片其结晶粒的直径为3〜20um,而无取向性硅钢片的结晶粒直径为0.02〜0.2um,相应地,在取向性硅钢片中，异常涡流损耗甚至可达到总铁损的50%，而无取向性的硅钢片中，异常涡流损耗甚至小到忽略不计的程度。1.1.4铁磁材料单位质量的铁损将式（1-1）、（1-2）、（1-3）综合成一个公式,即用单位质量的铁损耗来表示。这时,总基本铁损采用下式来计算式中,，10/50——比损耗值,W/kg，它代表铁磁材料的损耗性能，这里它表示当f=50Hz,B=1.0T10/50m时每公斤材料的损耗值。G——铁磁材料总重量。1.1.5附加铁损附加铁损是指实测的铁损与式（1-4）所得出基本铁损之差。它不完全决定于材料本身,而主要与变压器的结构及生产工艺等有关。所以无论什么类型的变压都存在附加铁损,只不过有大小的差别而已。通常,引起附加损耗的原因主要有：1）磁通波形中有高次谐波分量,它们将引起附加涡流损耗；2）由于机械加工所引起的磁性能变坏所导致损耗增大；3）在铁芯接缝以及芯柱与铁軛的T型区等部位所出现的局部损耗的增大等。对于附加铁损的计算,常借助引入一个“附加损耗系数”的办法来处理,当然这纯粹是一个经验系数,不可能依靠理论推导来求得。1.2空载损耗的计算在实际设计中,空载损耗的计算是通过先计算出铁芯的总质量,再乘以单位质量的铁损去计算的。这里所说的铁芯质量是指硅钢片的总质量，包括铁芯柱质量Gt、铁軛质量Gte和转角质量G的总和。对于目前常用的铁芯柱和铁軛净截面积相等的铁心结构，其空载损c耗为P=K-G-p（1-5）0p0Fet式中，K0——空载损耗附加系数；p0GFe硅钢片总质量，Kg；pt――硅钢片单位质量损耗；按设计磁通密度，查表可得。对于铁芯柱和铁軛净截面不相同的铁心结构，这时如铁芯柱与铁軛的磁密不等，则损耗应分别计算后相加，其具体计算公式为P二K0p0式中，pt、pe——铁芯柱及铁軛的单位质量损耗，（W/kg）,分别按磁密Bt和Be查表可得。通常设计中所计算出的空载损耗值应不超过国家标准中所规定的15%，并最好是负的偏差。1.2.1空载损耗附加系瓠0的决定因素po空载损耗附加系数k0与硅钢片材质等级、毛刺大小、接缝型式、接缝大小、工艺孔、p0每叠片数、叠片工艺（是否叠上軛）和剪切时所受压力因数以及谐波的存在均有关，...
