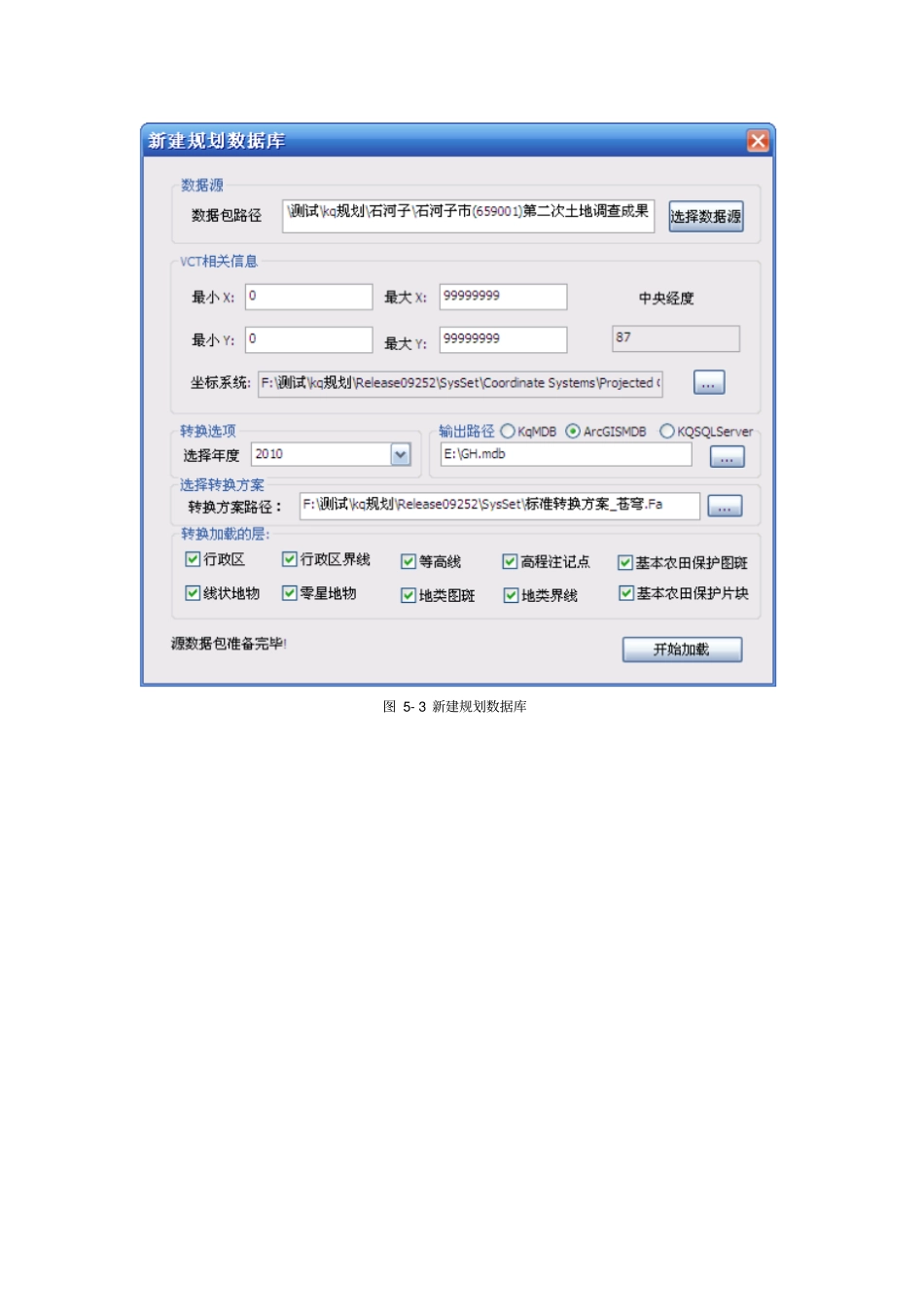

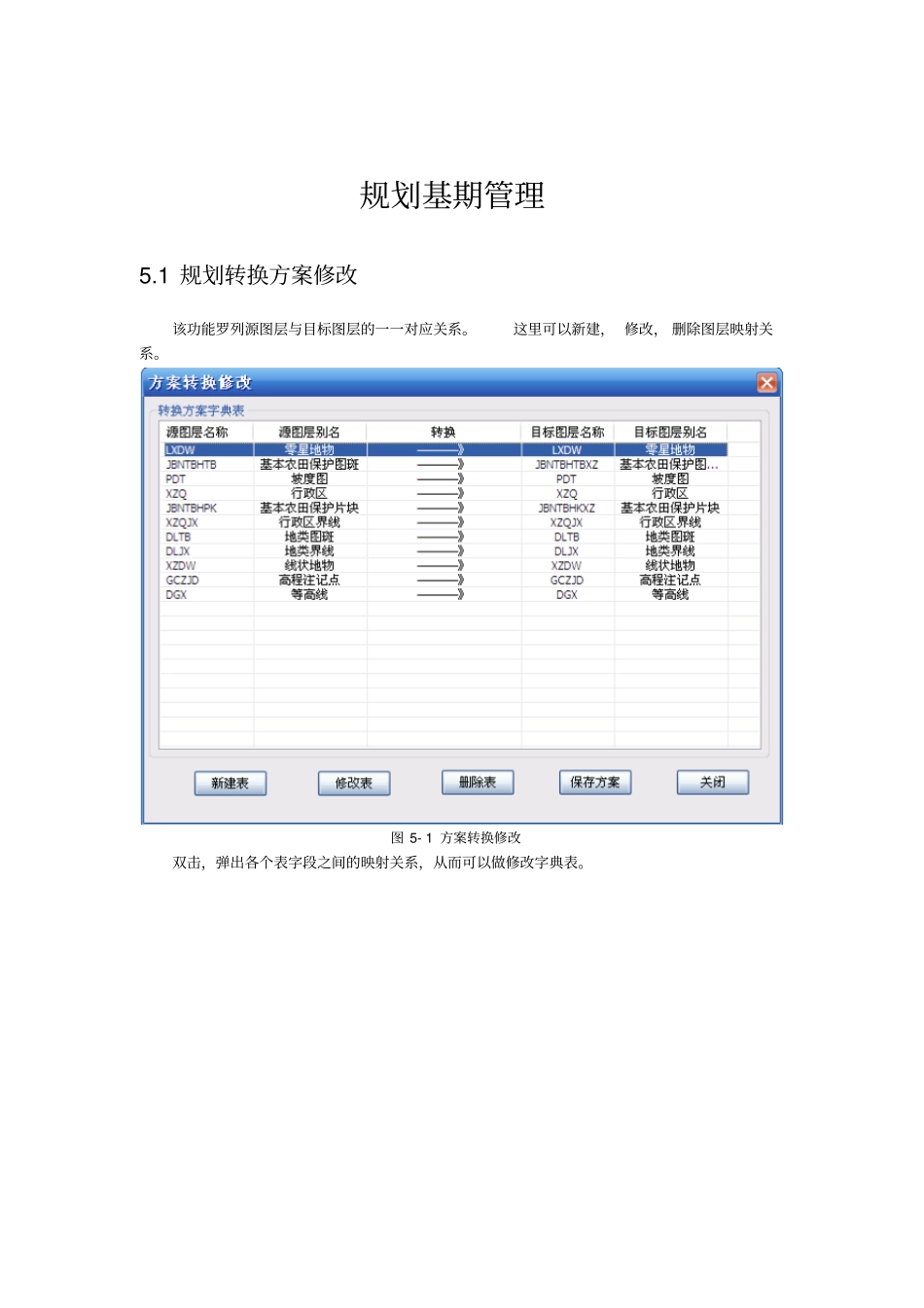

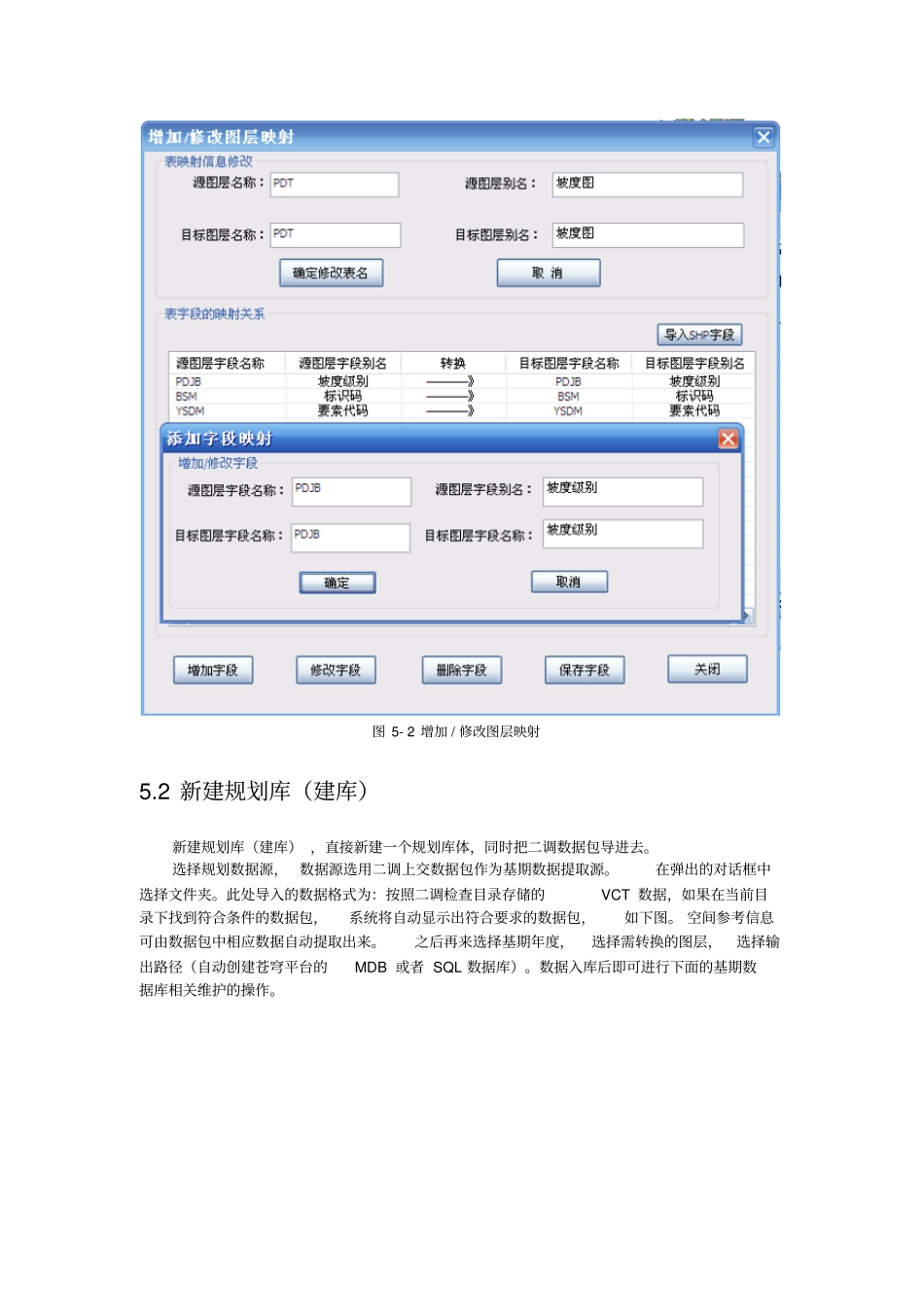

规划基期管理5.1规划转换方案修改该功能罗列源图层与目标图层的一一对应关系。这里可以新建，修改，删除图层映射关系。图5-1方案转换修改双击，弹出各个表字段之间的映射关系，从而可以做修改字典表。图5-2增加/修改图层映射5.2新建规划库（建库）新建规划库（建库），直接新建一个规划库体，同时把二调数据包导进去。选择规划数据源，数据源选用二调上交数据包作为基期数据提取源。在弹出的对话框中选择文件夹。此处导入的数据格式为：按照二调检查目录存储的VCT数据，如果在当前目录下找到符合条件的数据包，系统将自动显示出符合要求的数据包，如下图。空间参考信息可由数据包中相应数据自动提取出来。之后再来选择基期年度，选择需转换的图层，选择输出路径（自动创建苍穹平台的MDB或者SQL数据库）。数据入库后即可进行下面的基期数据库相关维护的操作。图5-3新建规划数据库图5-4选择数据源5.3新建规划库（导库）新建规划库（导库），此功能前提有一个空的标准的mdb或者SQL数据库，从而根据需要把标准二调数据导进已有的库中。支持VCT，数据库，SHP导入。图5-55.4基期数据预处理由于某些厂家生产的基础二调数据所写的vct格式以及对于图形的描述与我们有所不同，在完成基期导库后需要对面状图形中带岛的要素进行规格化，以保证面积正确。同时进行田坎系数维护。图5-65.5基期转换对于已入库的基期数据，由于规划地类和二调地类的代码不同，规划地类对其进行了细分和归并，所以要进行地类代码相应的转换，这里提供了基数转换功能，将一对一、多对一的地类代码，通过“基数转换”功能进行自动转换。选择【规划基期管理】中【基数转换】功能，如下图：图5-7可点击查看对照表，查看二调地类和规划地类的对应关系。单击转换即可。5.6基期修改基数转换后对于一对多地类转换的情况我们要进行手动的干预。根据系统检测出来的需要转换的地物，可以根据影像叠加或者实地调查确定规划地类代码，可定位图形单个转换或者批量转换。选择【规划基期管理】中【基期修改】功能，如下图：图5-8如存在一对多的地类转换则在左侧列出。用户如需要查看图形进行转换，单击加载库数据（不加载数据也可直接修改）。单个转换：数据加载后双击左侧列表里的某个图块，即可定位到窗口中央，选择细分代码对其进行转换，出现提示是否进行转换，点击是即可。批量转换：选择左侧列表里的某一类代码，再选择可细分代码点击批量转换，提示是否进行转换，点击是即可。同样的方式将地类代码、扣除地类代码、线状地物、零星地物都进行转换。图5-95.7基期图形修改重算基期数据修改，可以按照行政村进行数据加载，加载后可以对该村基期地类数据进行修改，并保存。重新计算功能既对该村内的图斑重新平差，重排图斑编号，重新按照二调规则进行面积计算，对基期数据修改较大，应只对图形属性发生变化的行政区进行重新计算图5-105.8基期量算选择【规划基期管理】中【基期量算】功能，如下图：图5-11基期量算方法说明,为保证和二调统计结果一致，此处采用按照原有二调数据中的属性进行属性计算以及调平方式，其总面积与分项基本与二调一致。5.9基期报表选择【规划基期管理】中【基期报表】功能，如下图：图5-12选择输出路径后，点击输出报告即可。报表样式如下图：图5-13第一章规划修编6.1规划方案管理可以通过新增功能创建多个规划方案，但需要注意，需要设定当前系统准备编辑的规划方案的版本。同时系统支持方案之间的数据拷贝。如下图所示：图6-1同时，创建好规划版本后，也可在界面的控件中进行规划版本的切换：注意切换后最好重新加载数据。图6-26.2图件查询设置在图件查询中主要分为两类，一类是数据查询模版，一类是制图数据查询模版。如下图：图6-3图层信息的添加如下：方框区域内为：如果数据按照行政区加载采用的空间过滤与属性过滤方式。圆框内：为制图模式下该层是否为动态调度模式，以及是否为屏蔽有效。图6-46.3指标管理指标管理项内：单位均为公顷在总体指标管理功能中，可以录入全县的总体指标。也可以通过EXCL导入。关于近，中，远指标的说明：目前在系统中，使用到的指标只有远期的，也就是说可以只录入远期...
