轻型井点降水施工工艺标准VIP免费

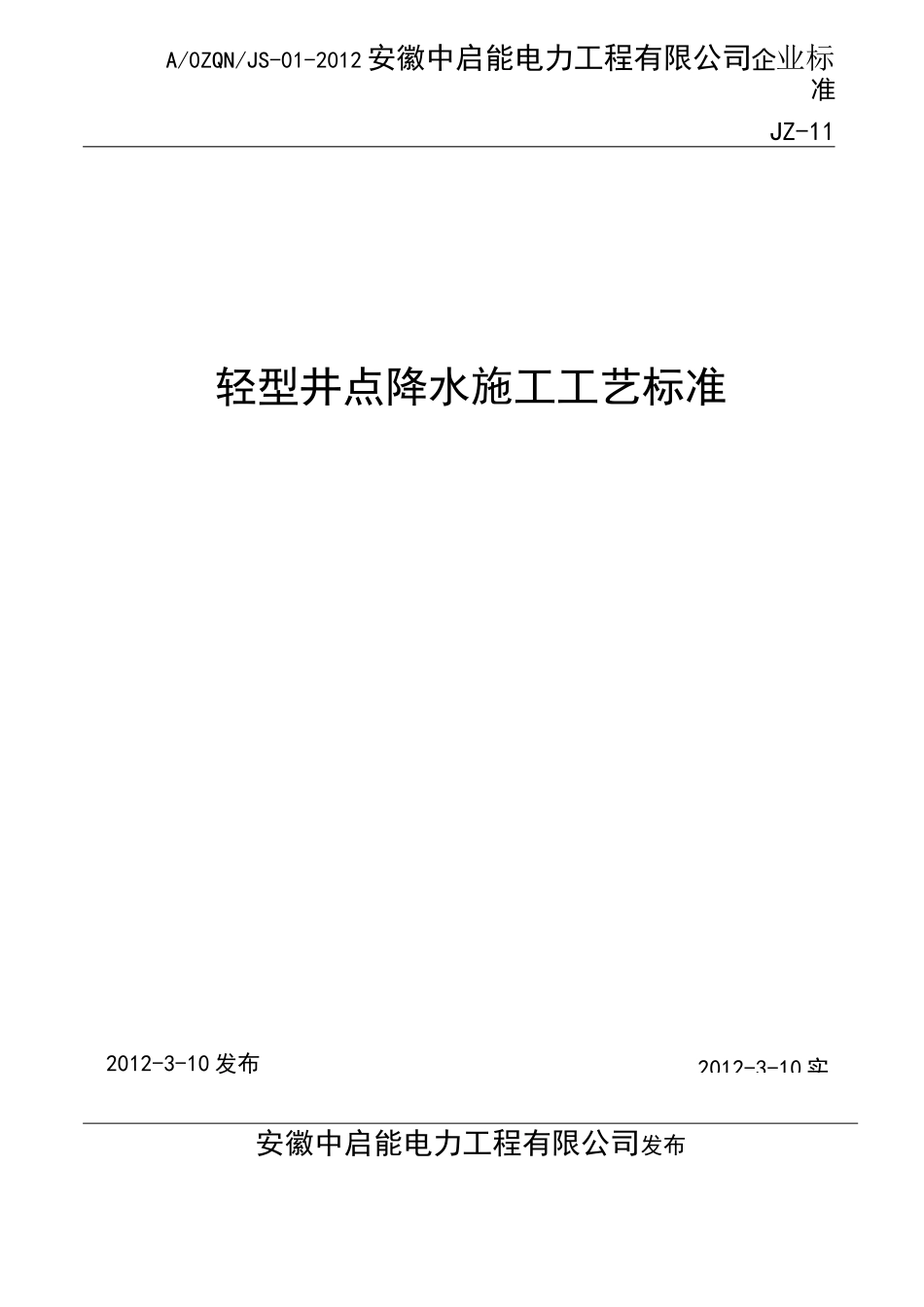

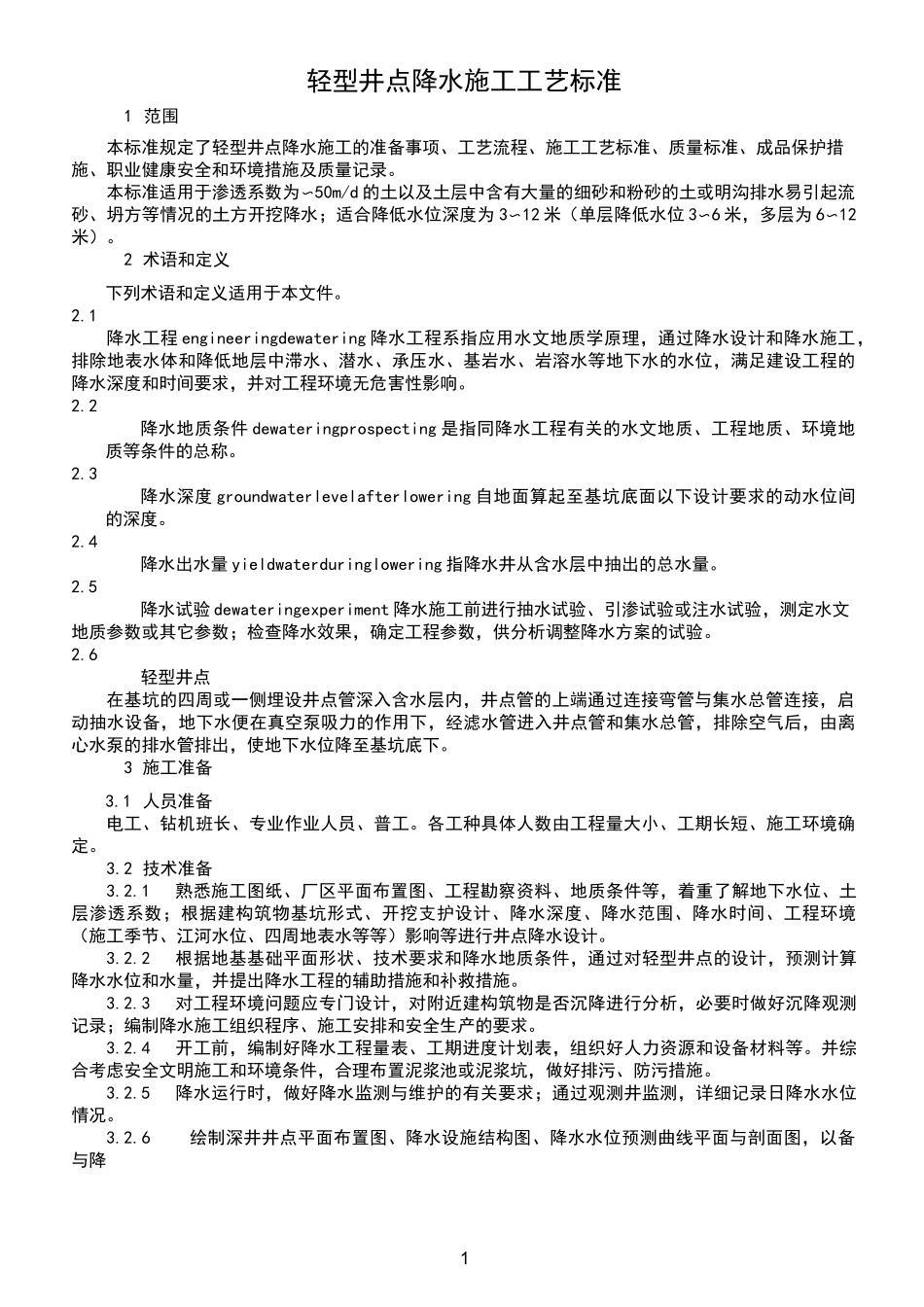

2012-3-10实A/0ZQN/JS-01-2012安徽中启能电力工程有限公司企业标准JZ-11轻型井点降水施工工艺标准2012-3-10发布安徽中启能电力工程有限公司发布I1范围错误!未定义书签。2术语和定义错误!未定义书签。3施工准备错误!未定义书签。4施工工艺错误!未定义书签。5质量标准错误!未定义书签。6成品保护措施错误!未定义书签。7职业健康安全、环境保护技术措施错误!未定义书签。8质量记录错误!未定义书签。1轻型井点降水施工工艺标准1范围本标准规定了轻型井点降水施工的准备事项、工艺流程、施工工艺标准、质量标准、成品保护措施、职业健康安全和环境措施及质量记录。本标准适用于渗透系数为〜50m/d的土以及土层中含有大量的细砂和粉砂的土或明沟排水易引起流砂、坍方等情况的土方开挖降水；适合降低水位深度为3〜12米（单层降低水位3〜6米，多层为6〜12米）。2术语和定义下列术语和定义适用于本文件。2.1降水工程engineeringdewatering降水工程系指应用水文地质学原理，通过降水设计和降水施工，排除地表水体和降低地层中滞水、潜水、承压水、基岩水、岩溶水等地下水的水位，满足建设工程的降水深度和时间要求，并对工程环境无危害性影响。2.2降水地质条件dewateringprospecting是指同降水工程有关的水文地质、工程地质、环境地质等条件的总称。2.3降水深度groundwaterlevelafterlowering自地面算起至基坑底面以下设计要求的动水位间的深度。2.4降水出水量yieldwaterduringlowering指降水井从含水层中抽出的总水量。2.5降水试验dewateringexperiment降水施工前进行抽水试验、引渗试验或注水试验，测定水文地质参数或其它参数；检查降水效果，确定工程参数，供分析调整降水方案的试验。2.6轻型井点在基坑的四周或一侧埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排除空气后，由离心水泵的排水管排出，使地下水位降至基坑底下。3施工准备3.1人员准备电工、钻机班长、专业作业人员、普工。各工种具体人数由工程量大小、工期长短、施工环境确定。3.2技术准备3.2.1熟悉施工图纸、厂区平面布置图、工程勘察资料、地质条件等，着重了解地下水位、土层渗透系数；根据建构筑物基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境（施工季节、江河水位、四周地表水等等）影响等进行井点降水设计。3.2.2根据地基基础平面形状、技术要求和降水地质条件，通过对轻型井点的设计，预测计算降水水位和水量，并提出降水工程的辅助措施和补救措施。3.2.3对工程环境问题应专门设计，对附近建构筑物是否沉降进行分析，必要时做好沉降观测记录；编制降水施工组织程序、施工安排和安全生产的要求。3.2.4开工前，编制好降水工程量表、工期进度计划表，组织好人力资源和设备材料等。并综合考虑安全文明施工和环境条件，合理布置泥浆池或泥浆坑，做好排污、防污措施。3.2.5降水运行时，做好降水监测与维护的有关要求；通过观测井监测，详细记录日降水水位情况。3.2.6绘制深井井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图，以备与降水日观测水位比较，并布置排水设施的数量、位置。3.3材料准备材料采用直径38~55mm的钢管（或镀锌钢管），长度5~7m。连接管采用塑料透明管、胶皮管或钢管制成，直径38~55mm。集水总管用直径为75~100mm的钢管分节连接，每节长4m。3.4主要机具设备井点管、连接管、集水总管及抽水设备（分为真空泵轻型井点、射流泵轻型井点和隔膜泵轻型井点三种）3.5作业条件3.5.1涌水量计算，确定井点数量与间距及降水深度，确定抽水设备。3.5.2做好“三通一平”。3.5.3自然环境条件：雨雪等恶劣天气条件下停止作业施工。3.5.4对作业面区进行隔离，禁止车辆随意进入作业区。4施工工艺4.1主要施工工艺流程，见图1图1准备工作：轻型井点的施工准备工作首先是需要根据工程的情况特点和地质条件等进行轻型井点的设计计算，根据计算结果准备所需的井点设备、动力装置、井点管、滤管、集水总管及必要的材料。另外还需搞好施工现场的准备工作，包括排水沟的开挖、临时施工道路...
