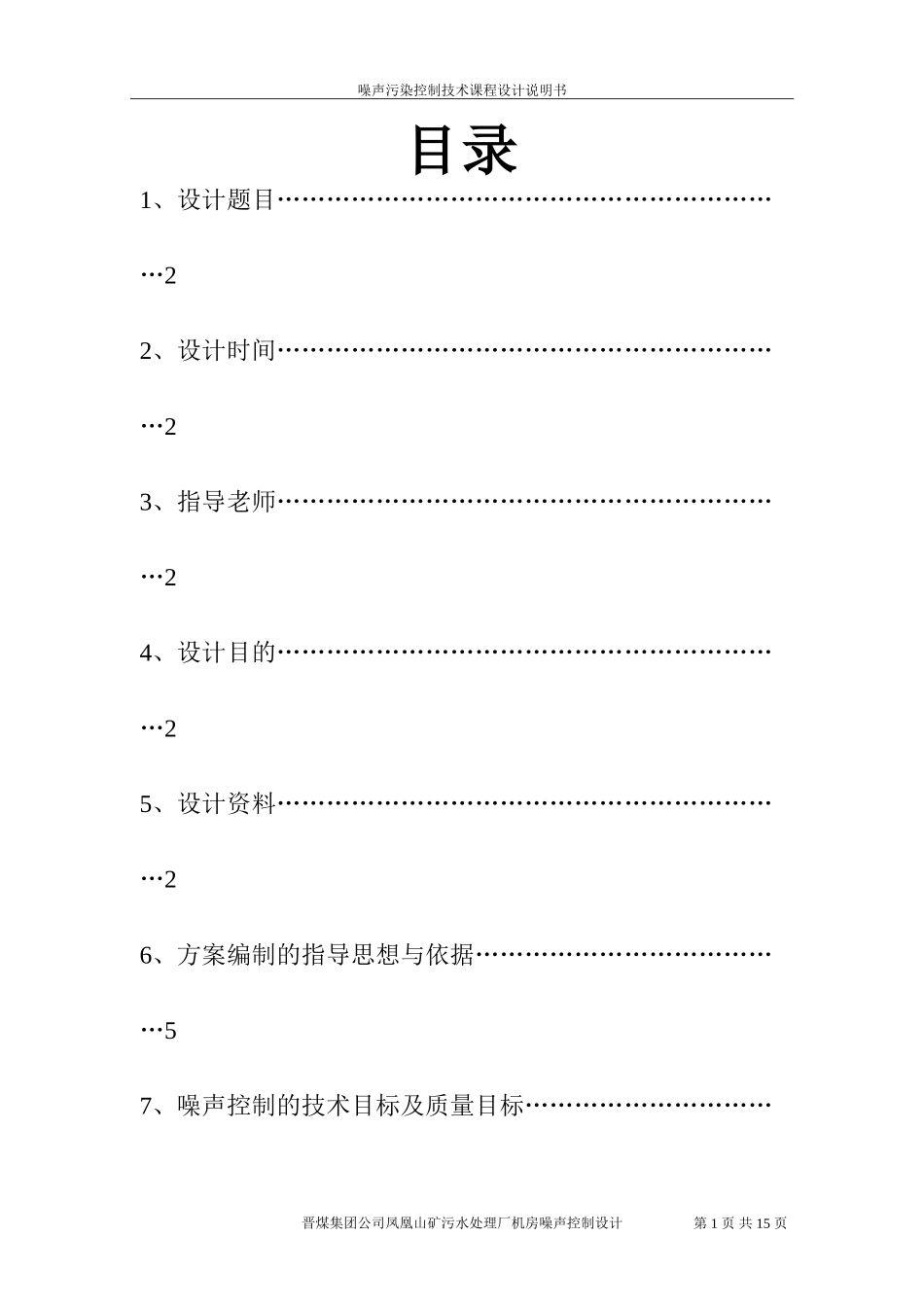

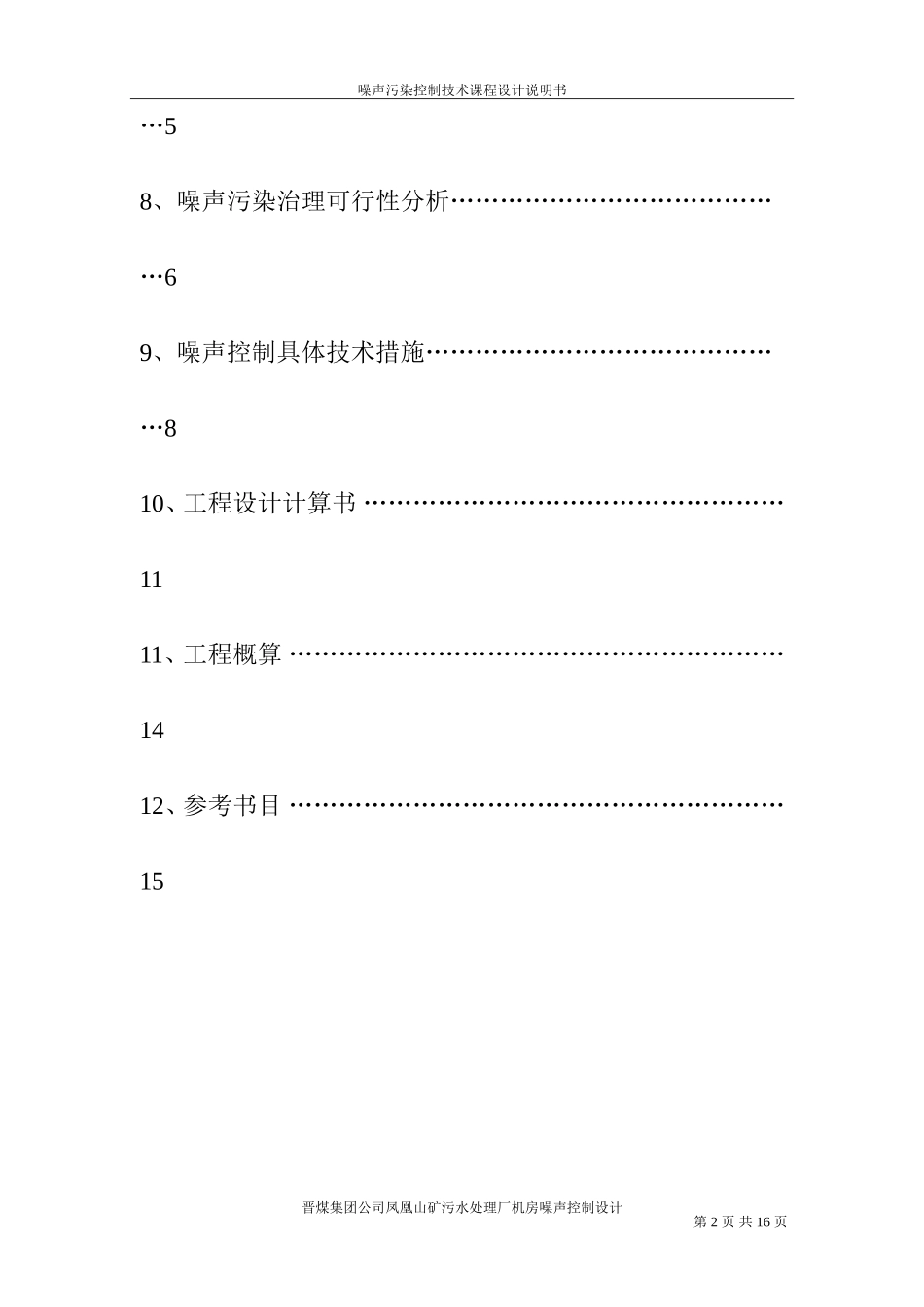

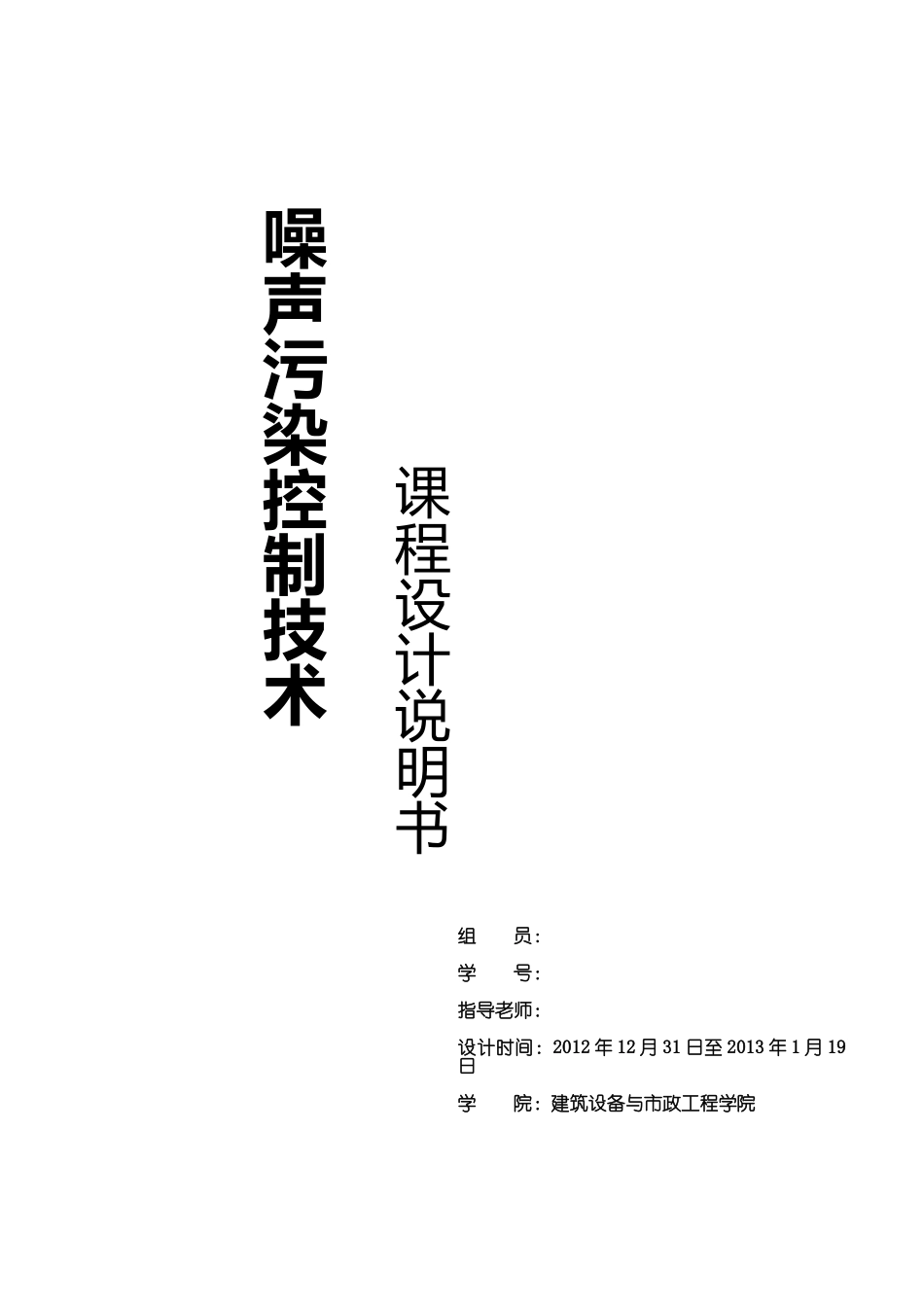

噪声污染控制技术课程设计说明书组员：学号：指导老师：设计时间：2012年12月31日至2013年1月19日学院：建筑设备与市政工程学院第1页共15页噪声污染控制技术课程设计说明书目录1、设计题目………………………………………………………22、设计时间………………………………………………………23、指导老师………………………………………………………24、设计目的………………………………………………………25、设计资料………………………………………………………26、方案编制的指导思想与依据…………………………………57、噪声控制的技术目标及质量目标…………………………晋煤集团公司凤凰山矿污水处理厂机房噪声控制设计第2页共16页噪声污染控制技术课程设计说明书…58、噪声污染治理可行性分析……………………………………69、噪声控制具体技术措施………………………………………810、工程设计计算书……………………………………………1111、工程概算……………………………………………………1412、参考书目……………………………………………………15晋煤集团公司凤凰山矿污水处理厂机房噪声控制设计第3页共15页噪声污染控制技术课程设计说明书一、设计题目：晋煤集团公司凤凰山矿污水处理厂机房噪声控制设计二、设计时间：2012年12月31日至2013年1月19日三、指导教师：四、设计目的：1、巩固所学专业理论知识，强化实践技能训练；2、熟悉基础资料的收集方法及设计方案可行性论证；3、初步掌握噪声污染控制设计的内容、程序和基本方法；4、掌握噪声污染治理设计的基本技能及理论计算方法；5、巩固工程制图基本知识或掌握AutoCAD制图要领；6、运用专业领域理论知识，解决噪声污染控制工程实际问题。五、设计资料1、设计原始资料（1）污染环境的基本概况晋城蓝焰煤业公司凤凰山矿污水处理厂机房内部尺寸为：长×宽×高=11.2m×6.6m×4.1m；五窗一门，窗户尺寸为：高×宽=1.8×1.6m，门尺寸为：高×宽=2.95m×2.38m；室内没留通风孔。（2）噪源基本状况机房内安装有六台章丘大成机械有限公司2002年4月生产的NODSR-150型三叶罗茨鼓风机，其中两台流量为14.4m3/min，四台流量为12.4m3/min。配套电机为文登市仪能电机有限公司2008年3月生产的Y200L-4型，转速为1470r/min，B级绝缘。（3）噪源分析与评价使用HS6280D噪声频谱分析仪，对机房噪声源现场进行了测量，室内噪声强度为90.5dB(A)，室外最高声级为81.4dB(A)。机房处于污水处理厂区域范围内，是典型的工业区，依据中华人民共和国《工业企业厂界环境噪声排放标准》(GB12348-2008)三类区标准和中华人民共和国《工业企业噪声控制设计规范》（GBJ87-85），机房内外噪声均超标。2、设计监测资料（1）声学数据测量表表1各监测点测量数据表[dB(A)]测点编号123456789测量数值90.694.395.291.389.690.590.179.676.8测点编号101112131415161718测量数值75.174.774.376.775.870.372.676.981.4晋煤集团公司凤凰山矿污水处理厂机房噪声控制设计第4页共15页噪声污染控制技术课程设计说明书代表性测点频带声压级测量数据表（dB）倍频程(Hz)631252505001k2k4k8k3号测点91.1102.387.992.887.881.782.674.6（2）标准选取：中华人民共和国《工业企业厂界环境噪声排放标准》(GB12348-2008)本标准规定了工业企业和固定设备厂界环境噪声排放限值及其测量方法。本标准适用于工业企业噪声排放管理、评价及控制。机关、事业单位、团体等对外环境排放噪声的单位也按本标准执行。本标准规定：夜间频发噪声的最大声级超过限值的幅度不得高于10dB(A)；夜间偶发噪声的最大声级超过限值的幅度不得高于15dB(A)。根据《中华人民共和国环境噪声污染防治法》，“昼间”是指6:00至22:00之间的时段；“夜间”是指22:00至次日6:00之间的时段。工业企业厂界环境噪声排放限值单位：dB(a)厂界外声环境功能区类别昼间夜间0504015545260503655547055晋煤集团公司凤凰山矿污水处理厂机房噪声控制设计第5页共15页噪声污染控制技术课程设计说明书中华人民共和国《工业企业噪声控制设计规范》（GBJ87-85）该规范规定了工业企业厂区内各类地点A声级的噪声限值，如下表...
