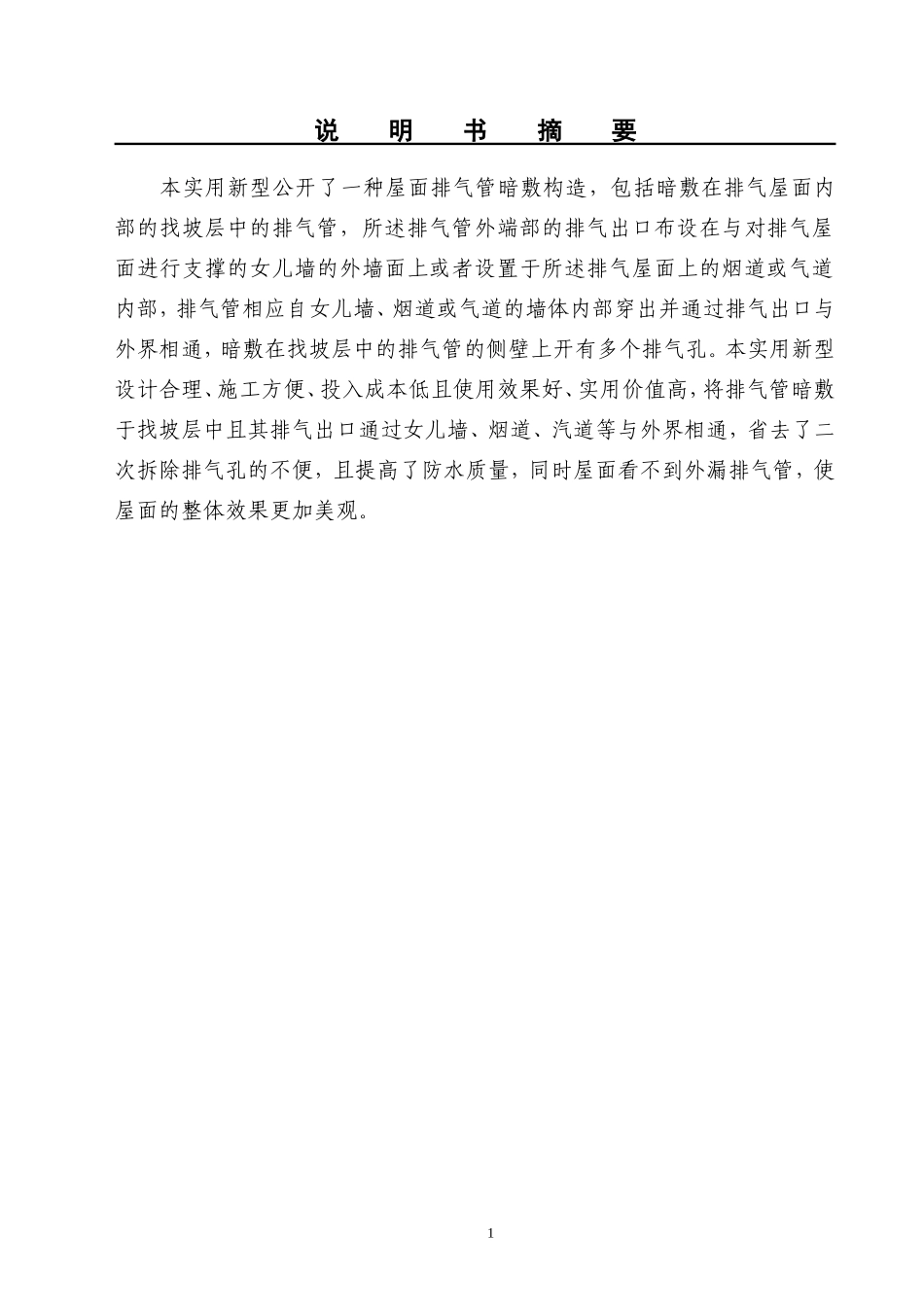

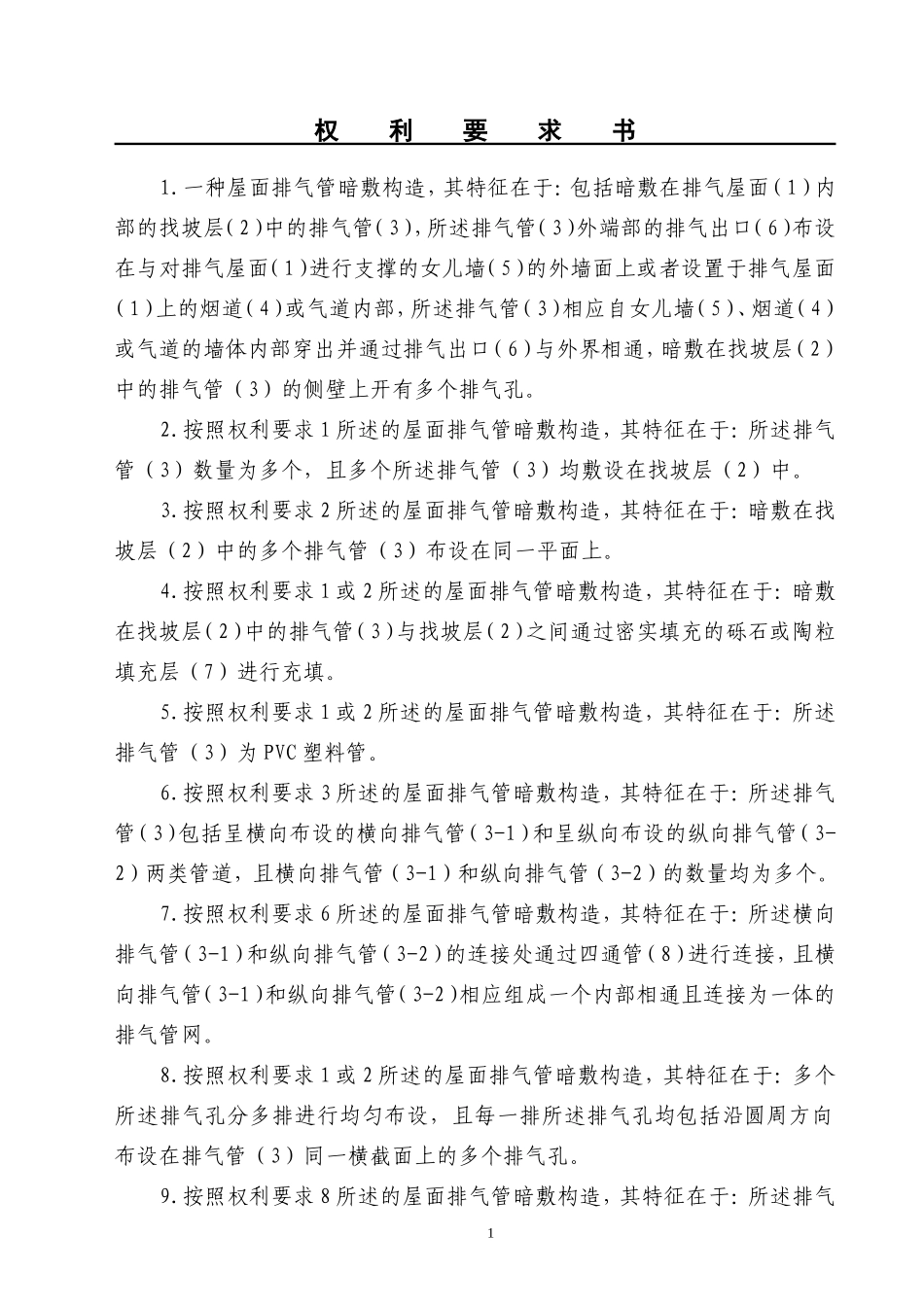

说明书摘要本实用新型公开了一种屋面排气管暗敷构造，包括暗敷在排气屋面内部的找坡层中的排气管，所述排气管外端部的排气出口布设在与对排气屋面进行支撑的女儿墙的外墙面上或者设置于所述排气屋面上的烟道或气道内部，排气管相应自女儿墙、烟道或气道的墙体内部穿出并通过排气出口与外界相通，暗敷在找坡层中的排气管的侧壁上开有多个排气孔。本实用新型设计合理、施工方便、投入成本低且使用效果好、实用价值高，将排气管暗敷于找坡层中且其排气出口通过女儿墙、烟道、汽道等与外界相通，省去了二次拆除排气孔的不便，且提高了防水质量，同时屋面看不到外漏排气管，使屋面的整体效果更加美观。1摘要附图塑料管内丝三通大模板剪力墙混凝土钢筋1权利要求书1.一种屋面排气管暗敷构造，其特征在于：包括暗敷在排气屋面（1）内部的找坡层（2）中的排气管（3），所述排气管（3）外端部的排气出口（6）布设在与对排气屋面（1）进行支撑的女儿墙（5）的外墙面上或者设置于排气屋面（1）上的烟道（4）或气道内部，所述排气管（3）相应自女儿墙（5）、烟道（4）或气道的墙体内部穿出并通过排气出口（6）与外界相通，暗敷在找坡层（2）中的排气管（3）的侧壁上开有多个排气孔。2.按照权利要求1所述的屋面排气管暗敷构造，其特征在于：所述排气管（3）数量为多个，且多个所述排气管（3）均敷设在找坡层（2）中。3.按照权利要求2所述的屋面排气管暗敷构造，其特征在于：暗敷在找坡层（2）中的多个排气管（3）布设在同一平面上。4.按照权利要求1或2所述的屋面排气管暗敷构造，其特征在于：暗敷在找坡层（2）中的排气管（3）与找坡层（2）之间通过密实填充的砾石或陶粒填充层（7）进行充填。5.按照权利要求1或2所述的屋面排气管暗敷构造，其特征在于：所述排气管（3）为PVC塑料管。6.按照权利要求3所述的屋面排气管暗敷构造，其特征在于：所述排气管（3）包括呈横向布设的横向排气管（3-1）和呈纵向布设的纵向排气管（3-2）两类管道，且横向排气管（3-1）和纵向排气管（3-2）的数量均为多个。7.按照权利要求6所述的屋面排气管暗敷构造，其特征在于：所述横向排气管（3-1）和纵向排气管（3-2）的连接处通过四通管（8）进行连接，且横向排气管（3-1）和纵向排气管（3-2）相应组成一个内部相通且连接为一体的排气管网。8.按照权利要求1或2所述的屋面排气管暗敷构造，其特征在于：多个所述排气孔分多排进行均匀布设，且每一排所述排气孔均包括沿圆周方向布设在排气管（3）同一横截面上的多个排气孔。9.按照权利要求8所述的屋面排气管暗敷构造，其特征在于：所述排气1管（3）的直径为Φ32mm且其壁厚为1.8mm；所述排气孔的孔径为φ6mm±1mm，相邻两排所述排气孔的间距为100mm±5mm，且每一排所述排气孔均包括沿圆周方向布设在排气管（3）同一横截面上的4个排气孔。2说明书屋面排气管暗敷构造技术领域本实用新型属于屋面排气管施工技术领域，尤其是涉及一种屋面排气管暗敷构造。背景技术传统的排气屋面施工过程中，一般均是在找坡层中设置临时的排气通道及排气孔来解决排气屋面内部的排气问题，且待施工完毕1～2年后找坡层干燥，再拆除排气孔，并在拆除排气孔的部位再封补一层防水层。但是，实际使用过程中，上述临时做法虽然能解决保温层的排气问题，但也为之后的拆除工作带来诸多不便；同时，如果二次拆除排气管后，防水层修补不到位时，还会缩短屋面防水的使用寿命。实用新型内容本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种屋面排气管暗敷构造，其设计合理、施工方便、投入成本低且使用效果好、实用价值高，省去了二次拆除排气孔的不便，且提高了防水质量，同时屋面看不到外漏排气管，使屋面的整体效果更加美观。为解决上述技术问题，本实用新型采用的技术方案是：一种屋面排气管暗敷构造，其特征在于：包括暗敷在排气屋面内部的找坡层中的排气管，所述排气管外端部的排气出口布设在与对排气屋面进行支撑的女儿墙的外墙面上或者设置于排气屋面上的烟道或气道内部，所述排气管相应自女儿墙、烟道或气道的墙体内部穿出并通过排气出口与外界相通，暗敷在找坡层中的排气管的侧...
