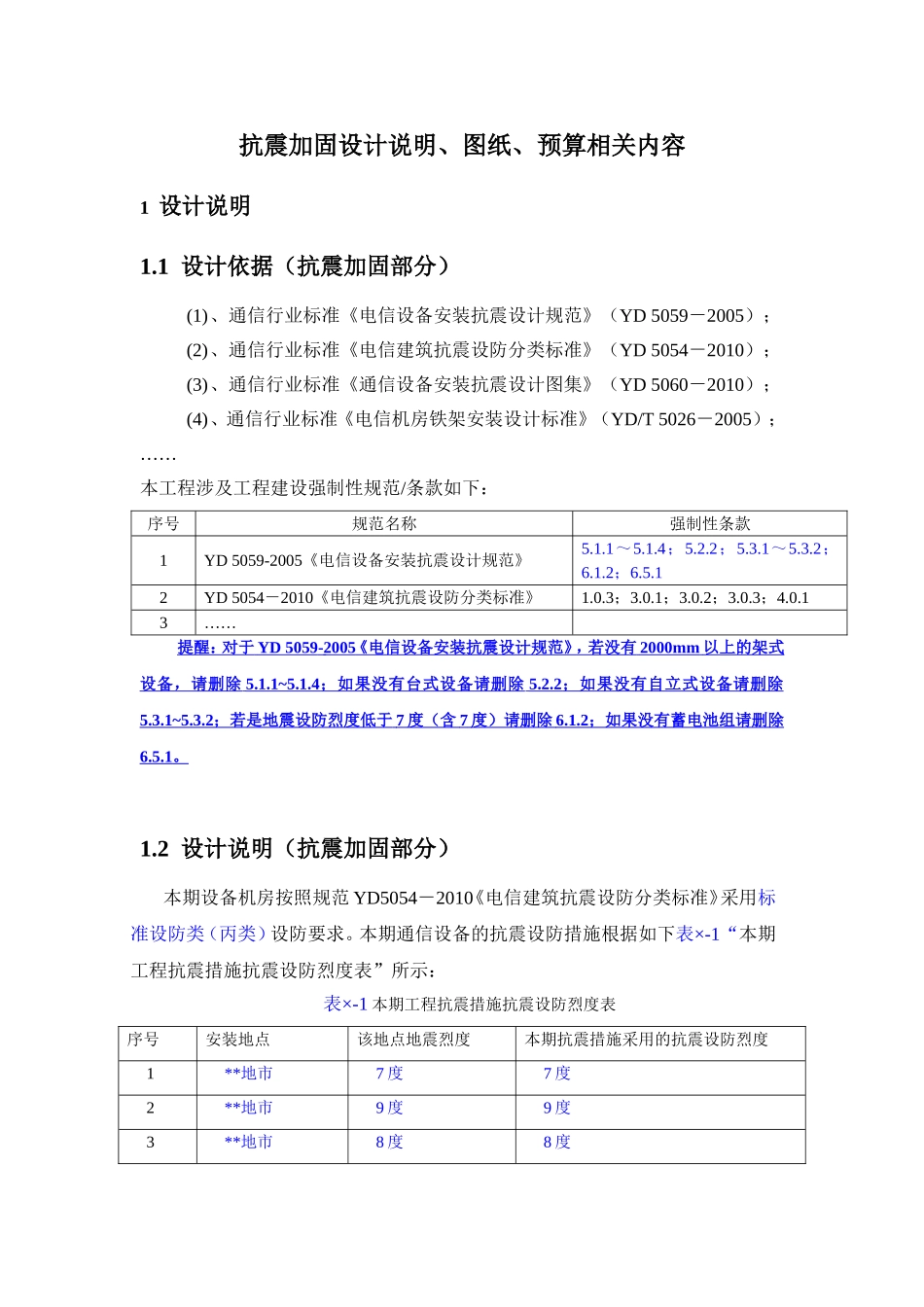

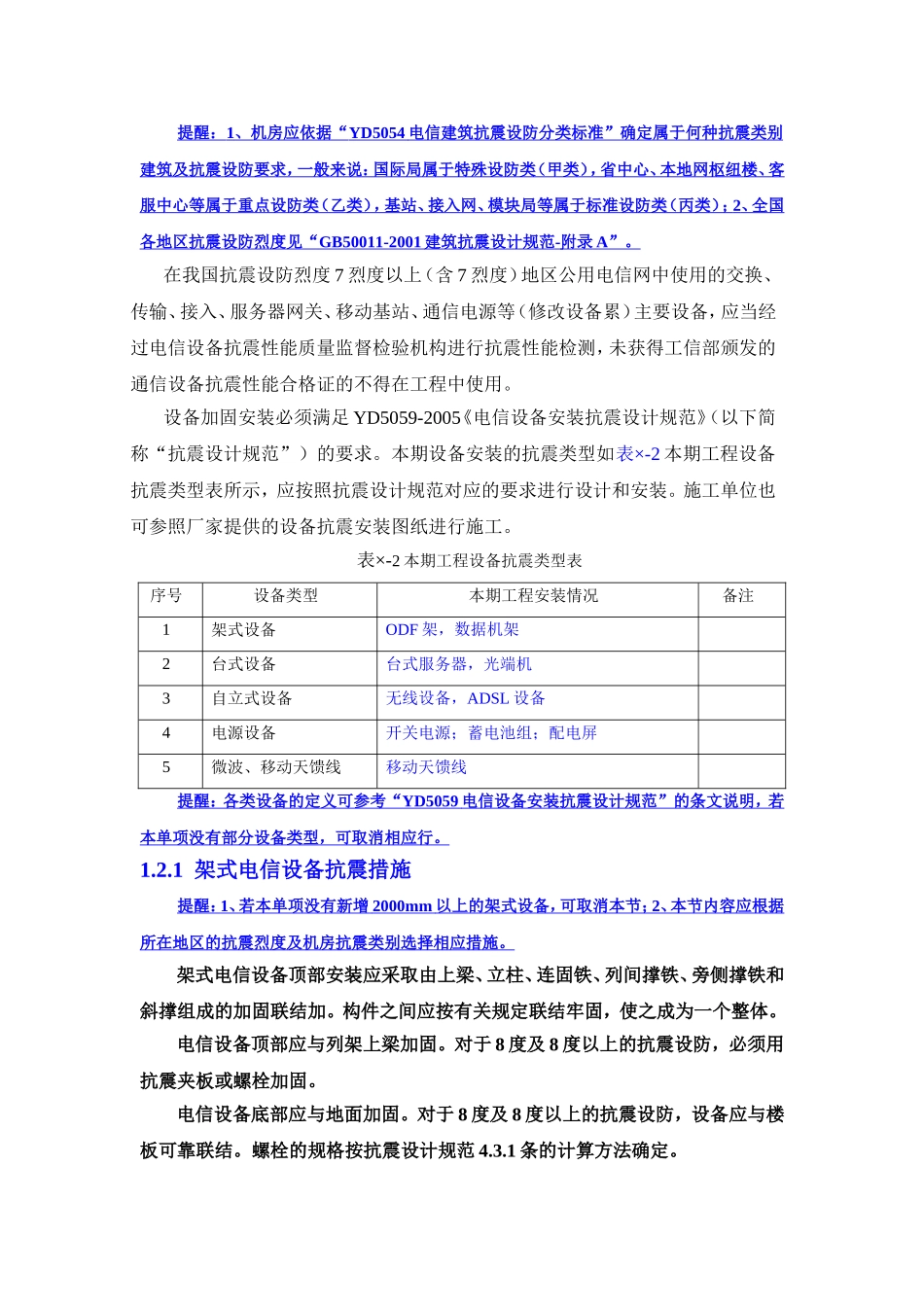

抗震加固设计说明、图纸、预算相关内容1设计说明1.1设计依据（抗震加固部分）(1)、通信行业标准《电信设备安装抗震设计规范》（YD5059－2005）；(2)、通信行业标准《电信建筑抗震设防分类标准》（YD5054－2010）；(3)、通信行业标准《通信设备安装抗震设计图集》（YD5060－2010）；(4)、通信行业标准《电信机房铁架安装设计标准》（YD/T5026－2005）；……本工程涉及工程建设强制性规范/条款如下：序号规范名称强制性条款1YD5059-2005《电信设备安装抗震设计规范》5.1.1～5.1.4；5.2.2；5.3.1～5.3.2；6.1.2；6.5.12YD5054－2010《电信建筑抗震设防分类标准》1.0.3；3.0.1；3.0.2；3.0.3；4.0.13……提醒：对于YD5059-2005《电信设备安装抗震设计规范》，若没有2000mm以上的架式设备，请删除5.1.1~5.1.4；如果没有台式设备请删除5.2.2；如果没有自立式设备请删除5.3.1~5.3.2；若是地震设防烈度低于7度（含7度）请删除6.1.2；如果没有蓄电池组请删除6.5.1。1.2设计说明（抗震加固部分）本期设备机房按照规范YD5054－2010《电信建筑抗震设防分类标准》采用标准设防类（丙类）设防要求。本期通信设备的抗震设防措施根据如下表×-1“本期工程抗震措施抗震设防烈度表”所示：表×-1本期工程抗震措施抗震设防烈度表序号安装地点该地点地震烈度本期抗震措施采用的抗震设防烈度1**地市7度7度2**地市9度9度3**地市8度8度提醒：1、机房应依据“YD5054电信建筑抗震设防分类标准”确定属于何种抗震类别建筑及抗震设防要求，一般来说：国际局属于特殊设防类（甲类），省中心、本地网枢纽楼、客服中心等属于重点设防类（乙类），基站、接入网、模块局等属于标准设防类（丙类）；2、全国各地区抗震设防烈度见“GB50011-2001建筑抗震设计规范-附录A”。在我国抗震设防烈度7烈度以上（含7烈度）地区公用电信网中使用的交换、传输、接入、服务器网关、移动基站、通信电源等（修改设备累）主要设备，应当经过电信设备抗震性能质量监督检验机构进行抗震性能检测，未获得工信部颁发的通信设备抗震性能合格证的不得在工程中使用。设备加固安装必须满足YD5059-2005《电信设备安装抗震设计规范》（以下简称“抗震设计规范”）的要求。本期设备安装的抗震类型如表×-2本期工程设备抗震类型表所示，应按照抗震设计规范对应的要求进行设计和安装。施工单位也可参照厂家提供的设备抗震安装图纸进行施工。表×-2本期工程设备抗震类型表序号设备类型本期工程安装情况备注1架式设备ODF架，数据机架2台式设备台式服务器，光端机3自立式设备无线设备，ADSL设备4电源设备开关电源；蓄电池组；配电屏5微波、移动天馈线移动天馈线提醒：各类设备的定义可参考“YD5059电信设备安装抗震设计规范”的条文说明，若本单项没有部分设备类型，可取消相应行。1.2.1架式电信设备抗震措施提醒：1、若本单项没有新增2000mm以上的架式设备，可取消本节；2、本节内容应根据所在地区的抗震烈度及机房抗震类别选择相应措施。架式电信设备顶部安装应采取由上梁、立柱、连固铁、列间撑铁、旁侧撑铁和斜撑组成的加固联结加。构件之间应按有关规定联结牢固，使之成为一个整体。电信设备顶部应与列架上梁加固。对于8度及8度以上的抗震设防，必须用抗震夹板或螺栓加固。电信设备底部应与地面加固。对于8度及8度以上的抗震设防，设备应与楼板可靠联结。螺栓的规格按抗震设计规范4.3.1条的计算方法确定。列架应通过连固铁及旁侧撑铁与柱进行加固，其加固件应加固在柱上，加固所用螺栓规格应按抗震设计规范4.3.1条公式计算确定。列间撑铁的数量应根据抗震设防烈度及列长而定，并应执行YD/T5016－2005《通信机房铁架安装设计标准》的相关规定。列长在5000mm以下时设一根列间撑铁，列长在5000～7000mm时设二根列间撑铁，列长大于7000mm时每隔2500mm左右设一根列间撑铁。当设防烈度为7度及7度以下时，可取消斜撑。在8度及8度以上抗震设防地区安装650mm宽主槽道时，槽道安装应执行YD/T5016－2005《通信机房铁架安装设计标准》的相关规定，列槽道之间的距离不大于1.6m，超出以上距离时应增加吊挂装置。单面柜式机列的过桥槽道应设在机列背与背间的槽道...
