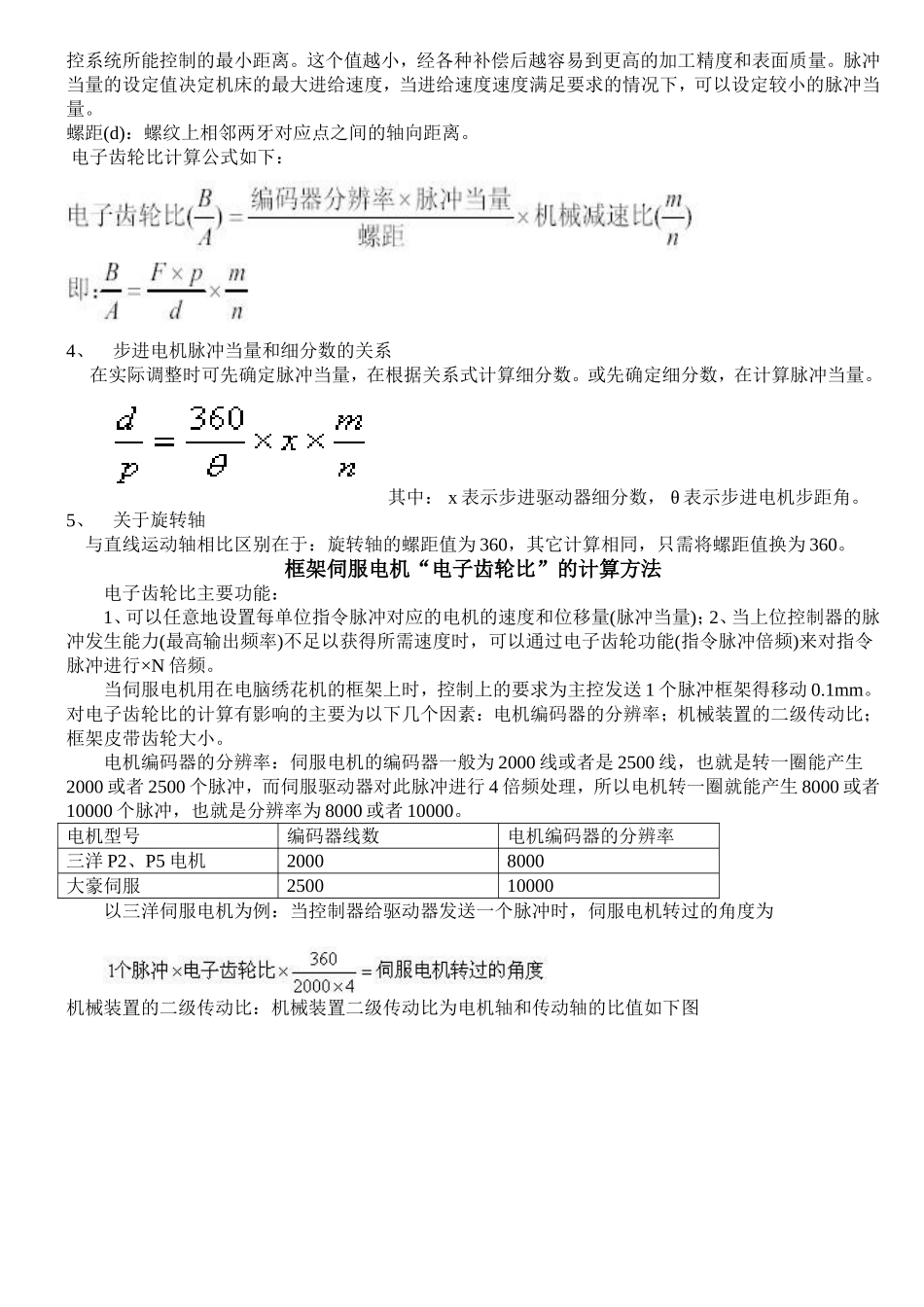

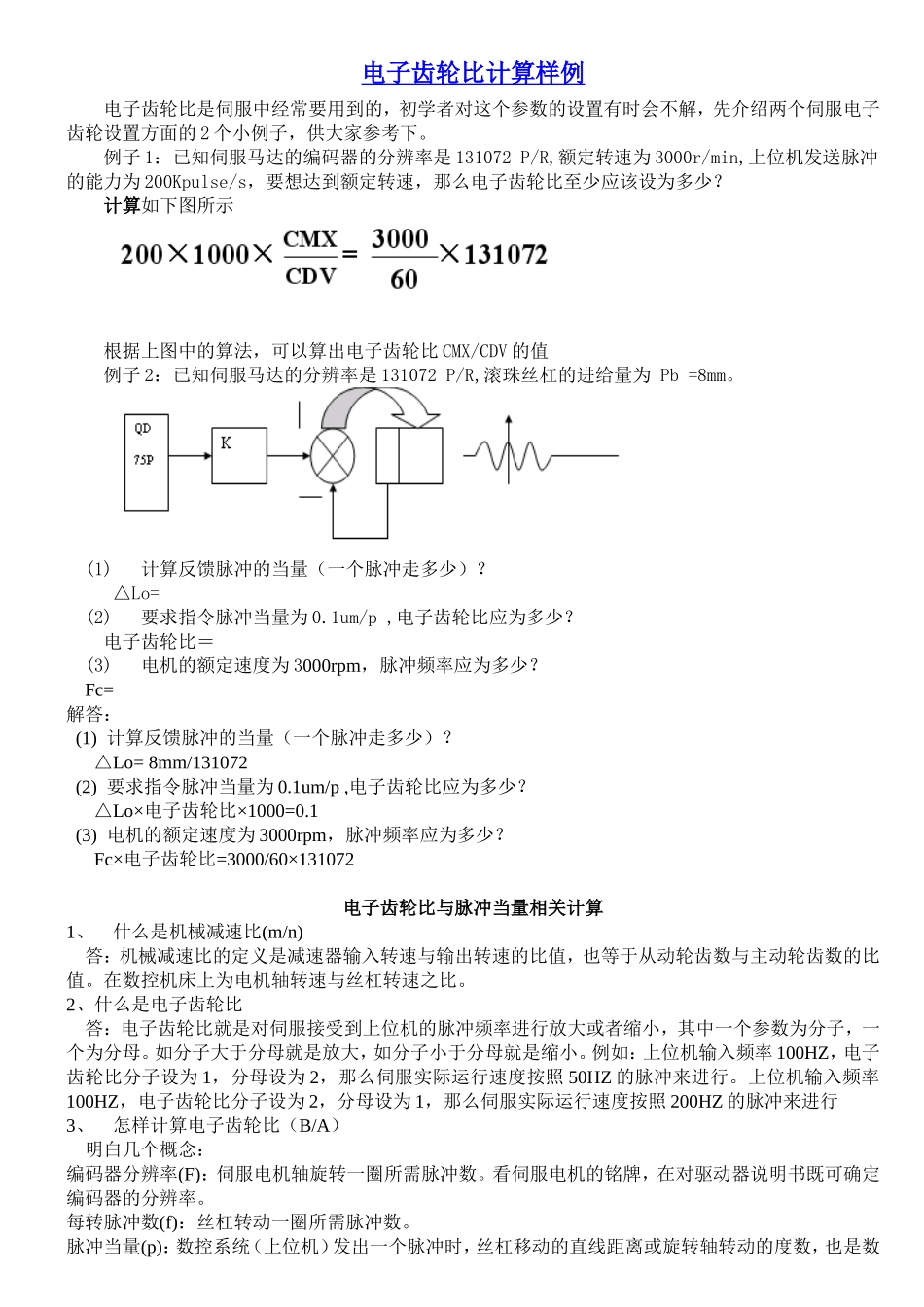

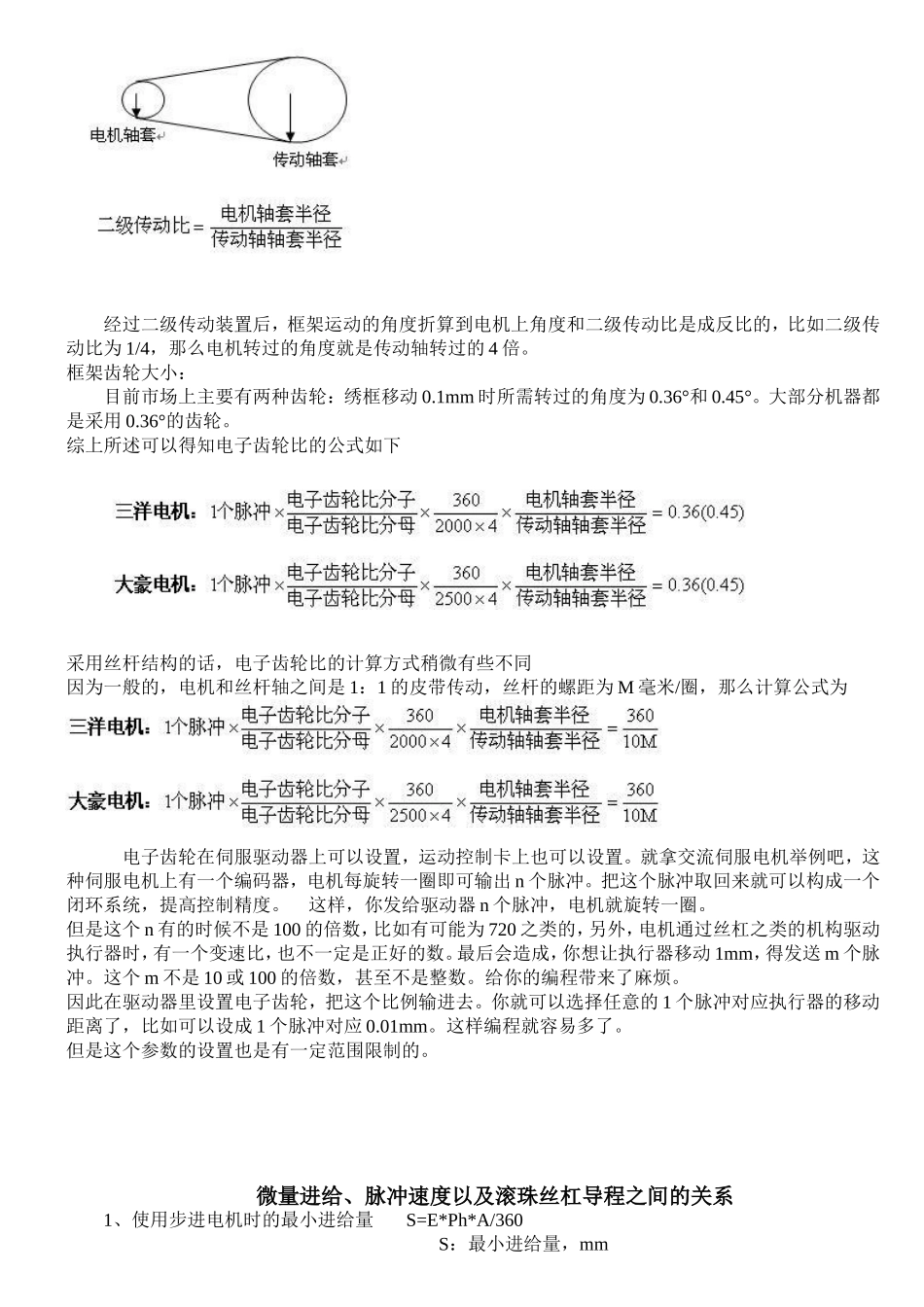

电子齿轮比计算样例电子齿轮比是伺服中经常要用到的，初学者对这个参数的设置有时会不解，先介绍两个伺服电子齿轮设置方面的2个小例子，供大家参考下。例子1：已知伺服马达的编码器的分辨率是131072P/R,额定转速为3000r/min,上位机发送脉冲的能力为200Kpulse/s，要想达到额定转速，那么电子齿轮比至少应该设为多少？计算如下图所示根据上图中的算法，可以算出电子齿轮比CMX/CDV的值例子2：已知伺服马达的分辨率是131072P/R,滚珠丝杠的进给量为Pb=8mm。(1)计算反馈脉冲的当量（一个脉冲走多少）？△Lo=(2)要求指令脉冲当量为0.1um/p,电子齿轮比应为多少？电子齿轮比＝(3)电机的额定速度为3000rpm，脉冲频率应为多少？Fc=解答：(1)计算反馈脉冲的当量（一个脉冲走多少）？△Lo=8mm/131072(2)要求指令脉冲当量为0.1um/p,电子齿轮比应为多少？△Lo×电子齿轮比×1000=0.1(3)电机的额定速度为3000rpm，脉冲频率应为多少？Fc×电子齿轮比=3000/60×131072电子齿轮比与脉冲当量相关计算1、什么是机械减速比(m/n)答：机械减速比的定义是减速器输入转速与输出转速的比值，也等于从动轮齿数与主动轮齿数的比值。在数控机床上为电机轴转速与丝杠转速之比。2、什么是电子齿轮比答：电子齿轮比就是对伺服接受到上位机的脉冲频率进行放大或者缩小，其中一个参数为分子，一个为分母。如分子大于分母就是放大，如分子小于分母就是缩小。例如：上位机输入频率100HZ，电子齿轮比分子设为1，分母设为2，那么伺服实际运行速度按照50HZ的脉冲来进行。上位机输入频率100HZ，电子齿轮比分子设为2，分母设为1，那么伺服实际运行速度按照200HZ的脉冲来进行3、怎样计算电子齿轮比（B/A）明白几个概念：编码器分辨率(F)：伺服电机轴旋转一圈所需脉冲数。看伺服电机的铭牌，在对驱动器说明书既可确定编码器的分辨率。每转脉冲数(f)：丝杠转动一圈所需脉冲数。脉冲当量(p)：数控系统（上位机）发出一个脉冲时，丝杠移动的直线距离或旋转轴转动的度数，也是数控系统所能控制的最小距离。这个值越小，经各种补偿后越容易到更高的加工精度和表面质量。脉冲当量的设定值决定机床的最大进给速度，当进给速度速度满足要求的情况下，可以设定较小的脉冲当量。螺距(d)：螺纹上相邻两牙对应点之间的轴向距离。电子齿轮比计算公式如下：4、步进电机脉冲当量和细分数的关系在实际调整时可先确定脉冲当量，在根据关系式计算细分数。或先确定细分数，在计算脉冲当量。其中：x表示步进驱动器细分数，θ表示步进电机步距角。5、关于旋转轴与直线运动轴相比区别在于：旋转轴的螺距值为360，其它计算相同，只需将螺距值换为360。框架伺服电机“电子齿轮比”的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。对电子齿轮比的计算有影响的主要为以下几个因素：电机编码器的分辨率；机械装置的二级传动比；框架皮带齿轮大小。电机编码器的分辨率：伺服电机的编码器一般为2000线或者是2500线，也就是转一圈能产生2000或者2500个脉冲，而伺服驱动器对此脉冲进行4倍频处理，所以电机转一圈就能产生8000或者10000个脉冲，也就是分辨率为8000或者10000。电机型号编码器线数电机编码器的分辨率三洋P2、P5电机20008000大豪伺服250010000以三洋伺服电机为例：当控制器给驱动器发送一个脉冲时，伺服电机转过的角度为机械装置的二级传动比：机械装置二级传动比为电机轴和传动轴的比值如下图经过二级传动装置后，框架运动的角度折算到电机上角度和二级传动比是成反比的，比如二级传动比为1/4，那么电机转过的角度就是传动轴转过的4倍。框架齿轮大小：目前市场上主要有两种齿轮：绣框移动0.1mm时所需转过的角度为0.36°和0.45°。大部分机器都是采用0.36°的齿轮。综上所述可以得知电子齿轮比的公式如下采用丝杆结构的话，电子齿轮比的计算方式稍微有些不同因为一般的，电...
