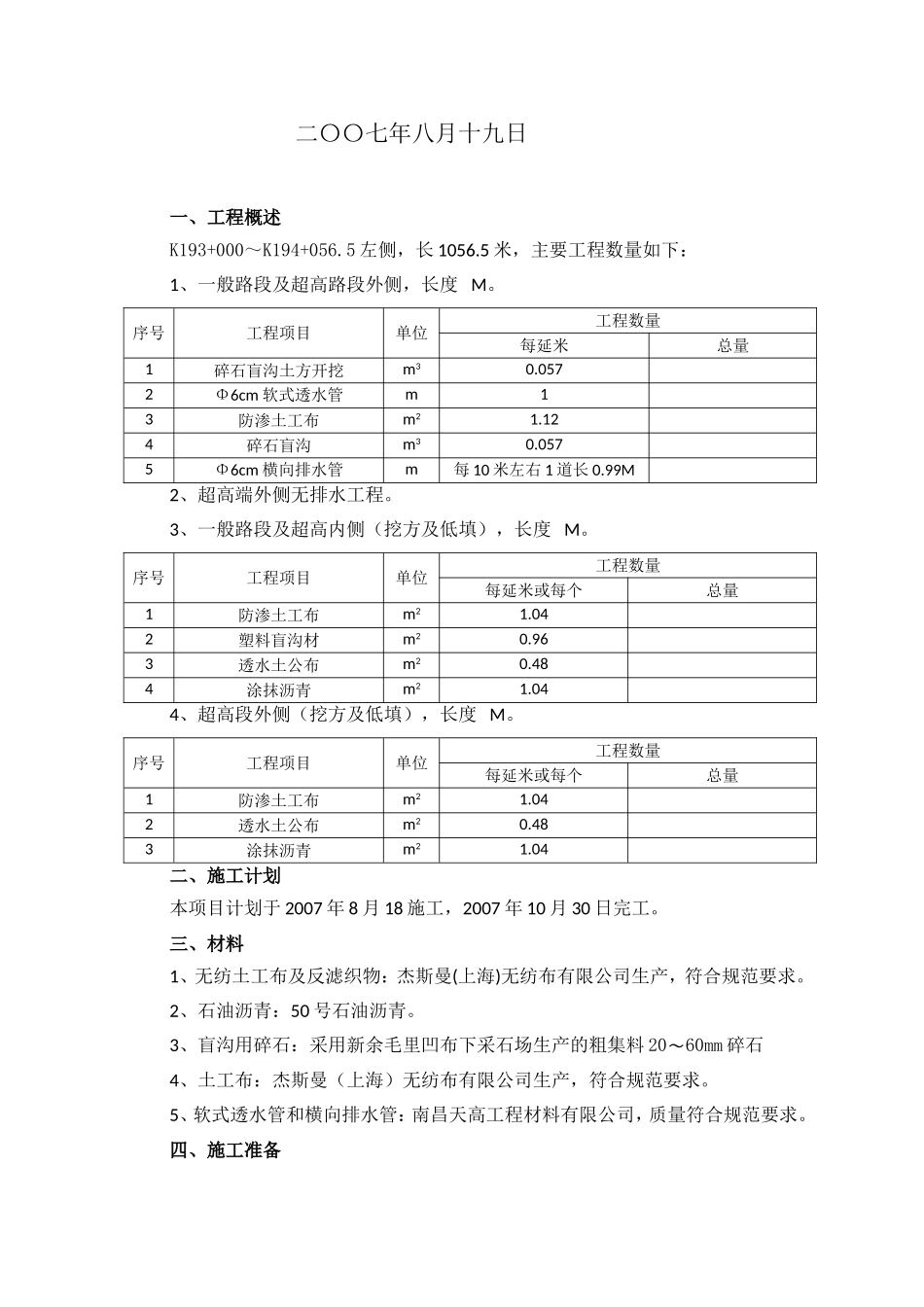

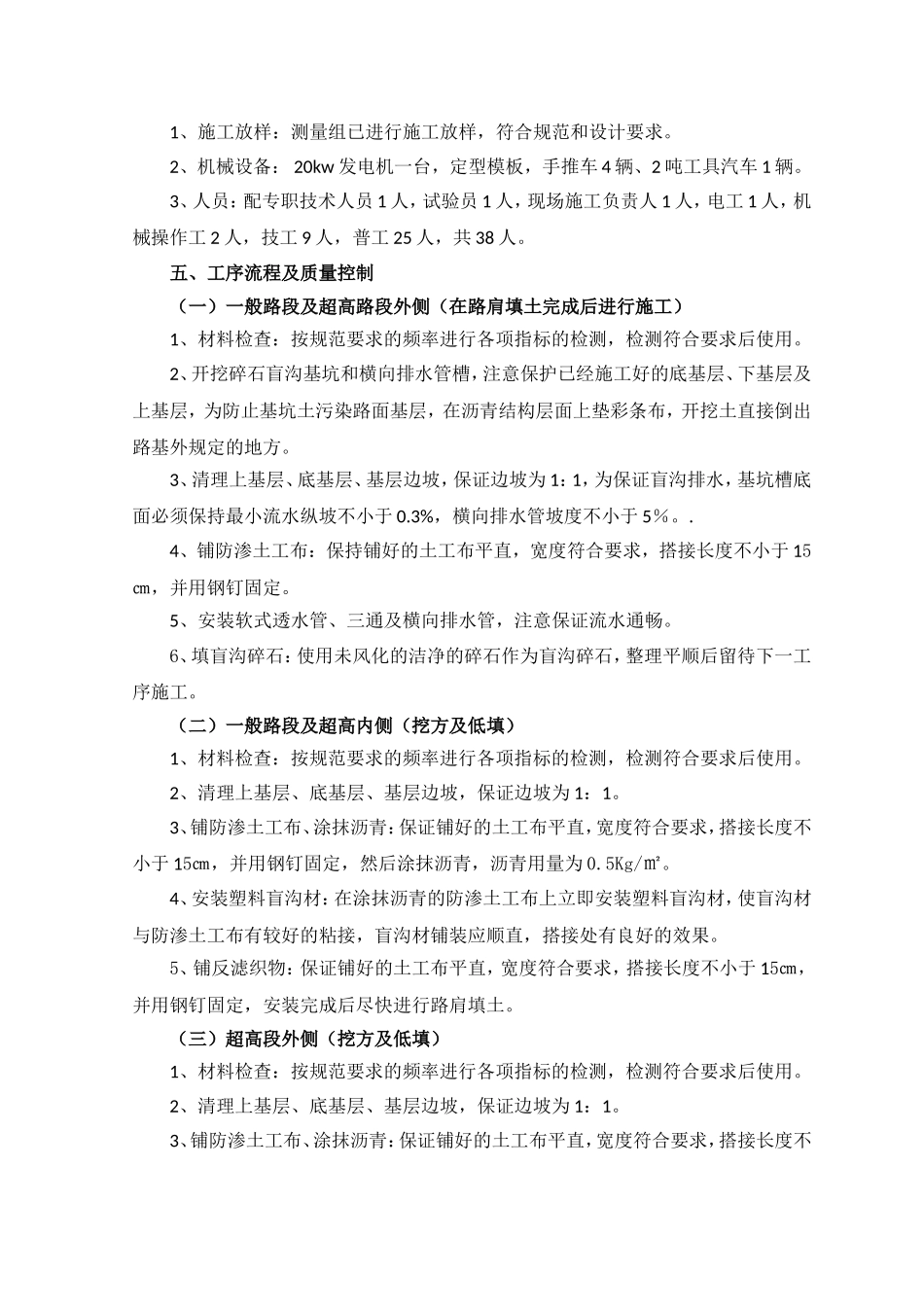

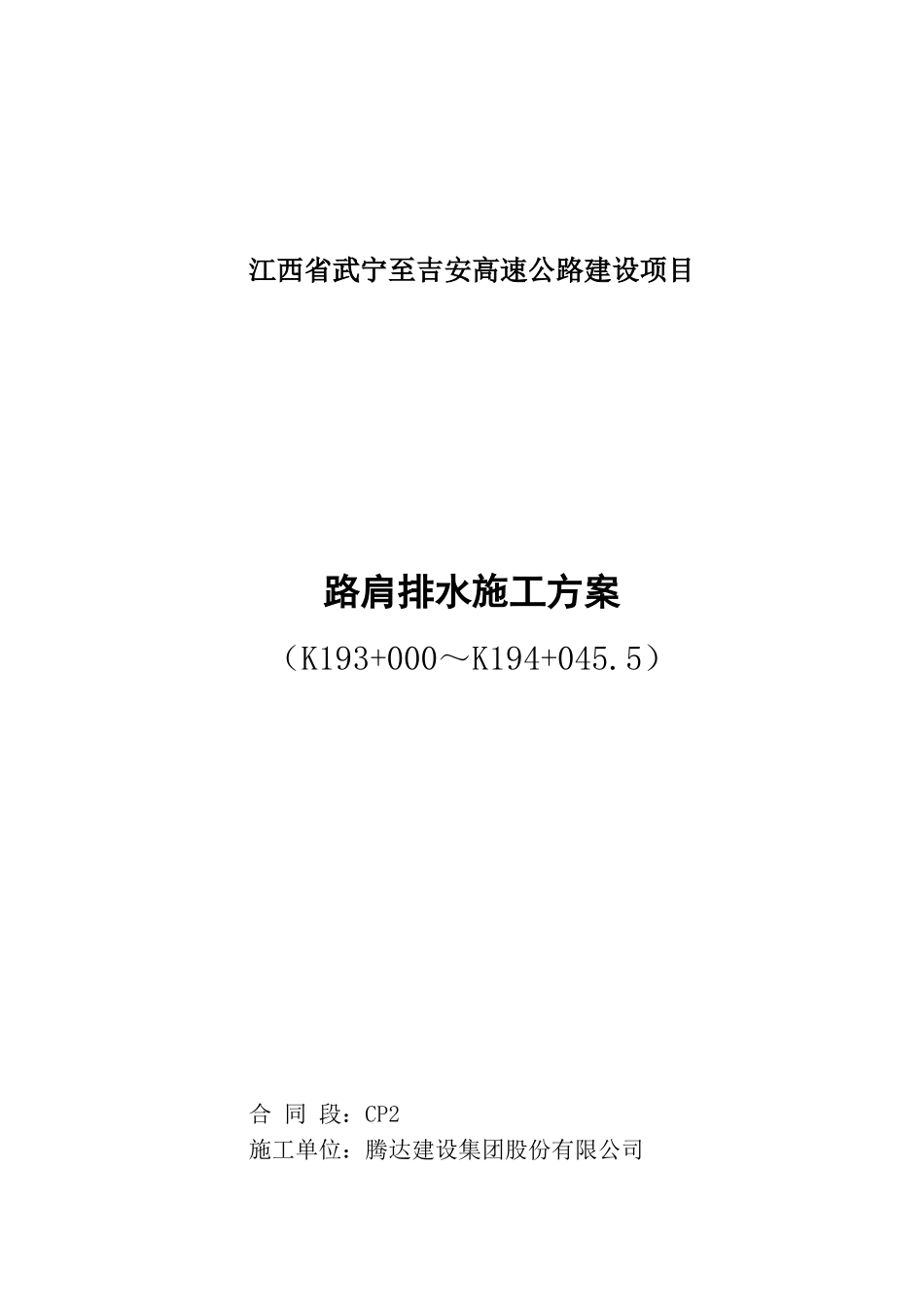

江西省武宁至吉安高速公路建设项目路肩排水施工方案（K193+000～K194+045.5）合同段：CP2施工单位：腾达建设集团股份有限公司二〇〇七年八月十九日一、工程概述K193+000～K194+056.5左侧，长1056.5米，主要工程数量如下：1、一般路段及超高路段外侧，长度M。序号工程项目单位工程数量每延米总量1碎石盲沟土方开挖m30.0572Φ6cm软式透水管m13防渗土工布m21.124碎石盲沟m30.0575Φ6cm横向排水管m每10米左右1道长0.99M2、超高端外侧无排水工程。3、一般路段及超高内侧（挖方及低填），长度M。序号工程项目单位工程数量每延米或每个总量1防渗土工布m21.042塑料盲沟材m20.963透水土公布m20.484涂抹沥青m21.044、超高段外侧（挖方及低填），长度M。序号工程项目单位工程数量每延米或每个总量1防渗土工布m21.042透水土公布m20.483涂抹沥青m21.04二、施工计划本项目计划于2007年8月18施工，2007年10月30日完工。三、材料1、无纺土工布及反滤织物：杰斯曼(上海)无纺布有限公司生产，符合规范要求。2、石油沥青：50号石油沥青。3、盲沟用碎石：采用新余毛里凹布下采石场生产的粗集料20～60mm碎石4、土工布：杰斯曼（上海）无纺布有限公司生产，符合规范要求。5、软式透水管和横向排水管：南昌天高工程材料有限公司，质量符合规范要求。四、施工准备1、施工放样：测量组已进行施工放样，符合规范和设计要求。2、机械设备：20kw发电机一台，定型模板，手推车4辆、2吨工具汽车1辆。3、人员：配专职技术人员1人，试验员1人，现场施工负责人1人，电工1人，机械操作工2人，技工9人，普工25人，共38人。五、工序流程及质量控制（一）一般路段及超高路段外侧（在路肩填土完成后进行施工）1、材料检查：按规范要求的频率进行各项指标的检测，检测符合要求后使用。2、开挖碎石盲沟基坑和横向排水管槽，注意保护已经施工好的底基层、下基层及上基层，为防止基坑土污染路面基层，在沥青结构层面上垫彩条布，开挖土直接倒出路基外规定的地方。3、清理上基层、底基层、基层边坡，保证边坡为1：1，为保证盲沟排水，基坑槽底面必须保持最小流水纵坡不小于0.3%，横向排水管坡度不小于5％。.4、铺防渗土工布：保持铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定。5、安装软式透水管、三通及横向排水管，注意保证流水通畅。6、填盲沟碎石：使用未风化的洁净的碎石作为盲沟碎石，整理平顺后留待下一工序施工。（二）一般路段及超高内侧（挖方及低填）1、材料检查：按规范要求的频率进行各项指标的检测，检测符合要求后使用。2、清理上基层、底基层、基层边坡，保证边坡为1：1。3、铺防渗土工布、涂抹沥青：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，然后涂抹沥青，沥青用量为0.5Kg/㎡。4、安装塑料盲沟材：在涂抹沥青的防渗土工布上立即安装塑料盲沟材，使盲沟材与防渗土工布有较好的粘接，盲沟材铺装应顺直，搭接处有良好的效果。5、铺反滤织物：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，安装完成后尽快进行路肩填土。（三）超高段外侧（挖方及低填）1、材料检查：按规范要求的频率进行各项指标的检测，检测符合要求后使用。2、清理上基层、底基层、基层边坡，保证边坡为1：1。3、铺防渗土工布、涂抹沥青：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，然后涂抹沥青，沥青用量为0.5Kg/㎡。4、铺反滤织物：保证铺好的土工布平直，宽度符合要求，搭接长度不小于15㎝，并用钢钉固定，安装完成后尽快进行路肩填土。（三）质量标准：参照《公路工程质量检验评定标准第一册土建工程》（JTGF80/1-2004）有关项目进行检测，主要检测项目要求如下：（1）防渗土工布（参照《公路工程质量检验评定标准第一册土建工程》（JTGF80/1-2004）表4.5.2-2隔离工程土工合成材料检测项目）项次检查项目规定值或允许编制检查方式1下承层平整度、拱度符合设计要求每200M检查4处2搭接宽度（mm）+50，0抽查2％3搭接缝错开距离（mm）符合设计施工要求抽查2％4搭接处透水点不多于1个每缝（2）反滤织物（参照《公路工程质量检...
