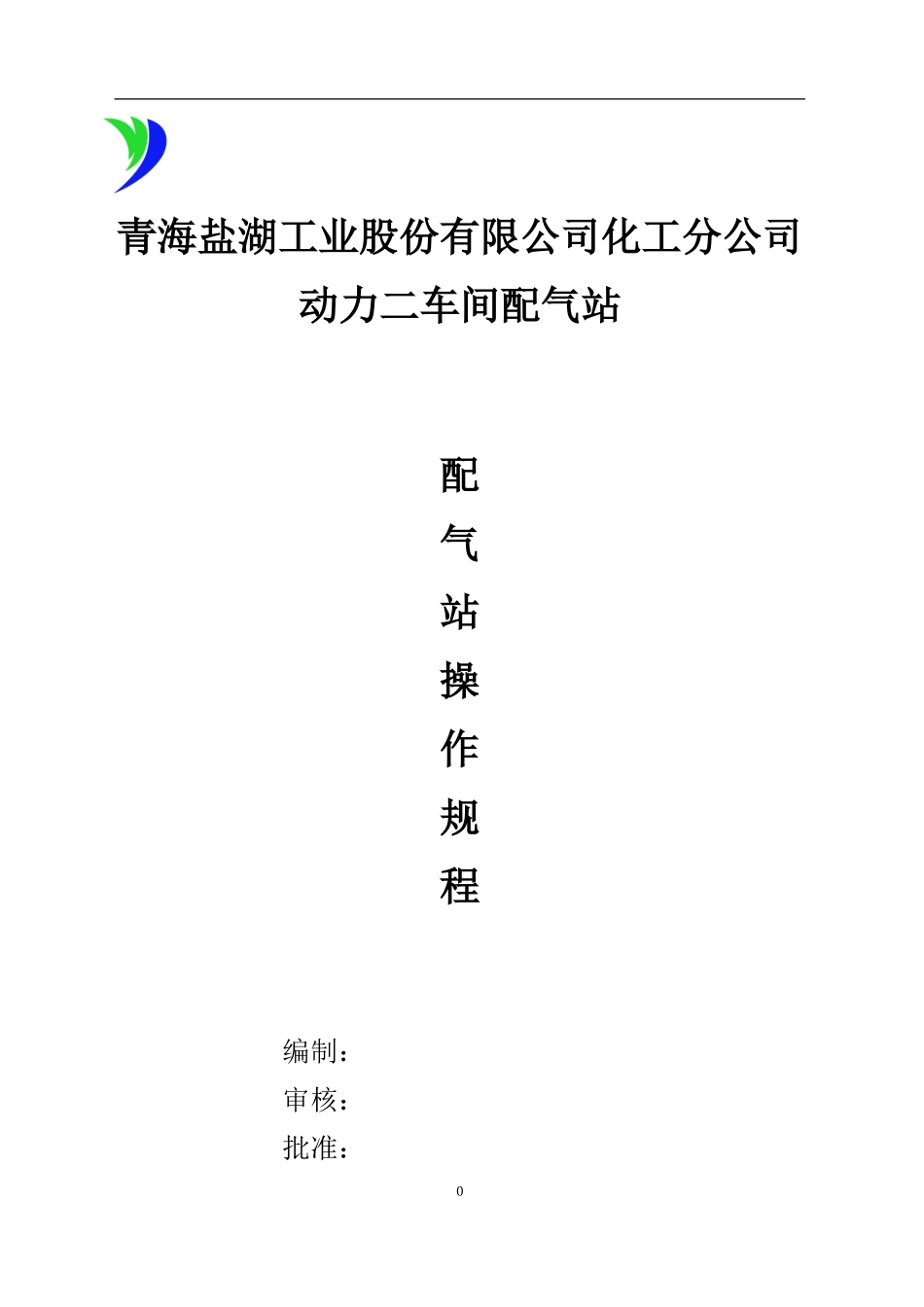

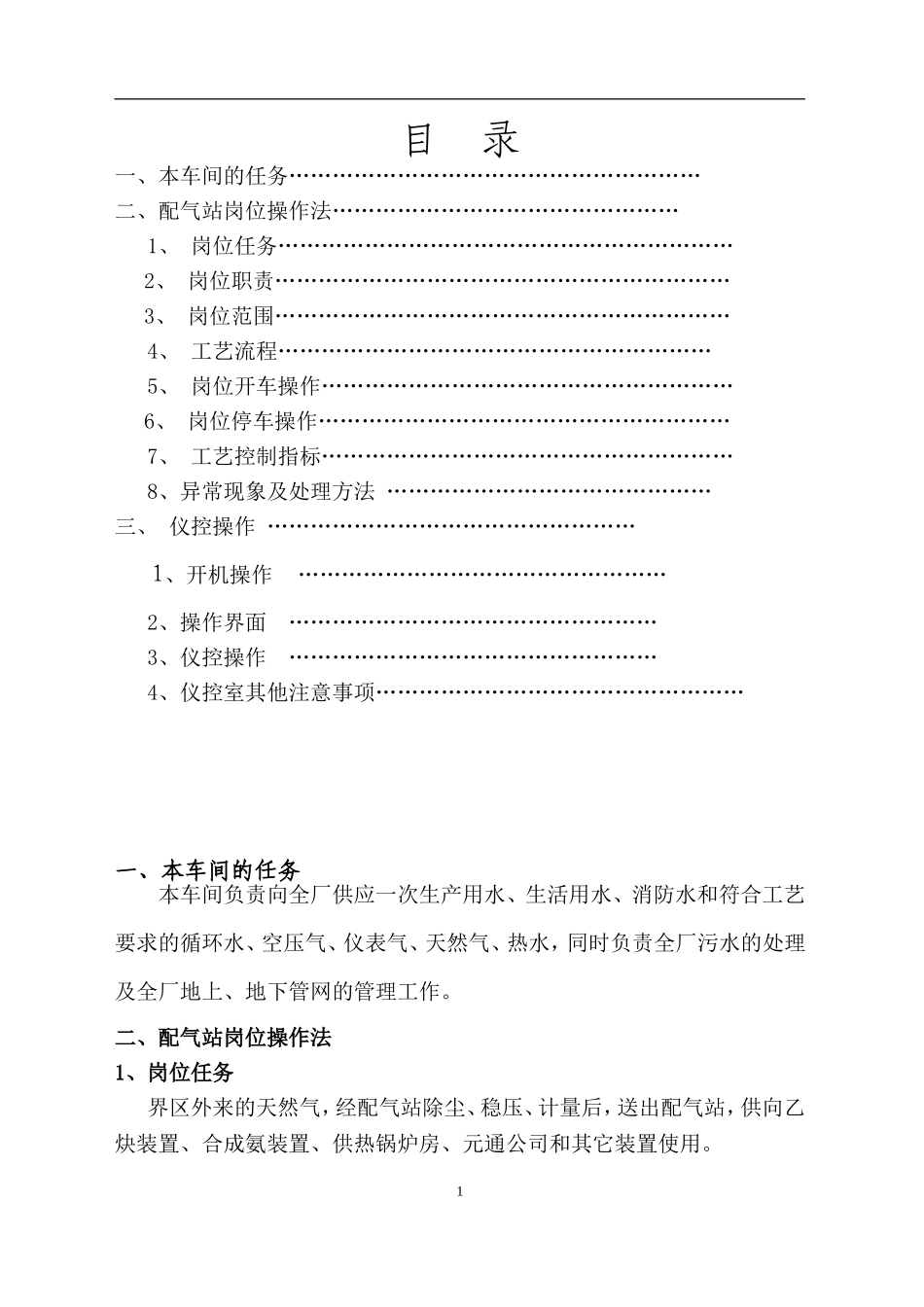

青海盐湖工业股份有限公司化工分公司动力二车间配气站配气站操作规程编制：审核：批准：0目录一、本车间的任务…………………………………………………二、配气站岗位操作法…………………………………………1、岗位任务………………………………………………………2、岗位职责………………………………………………………3、岗位范围………………………………………………………4、工艺流程……………………………………………………5、岗位开车操作…………………………………………………6、岗位停车操作…………………………………………………7、工艺控制指标…………………………………………………8、异常现象及处理方法………………………………………三、仪控操作……………………………………………1、开机操作……………………………………………2、操作界面……………………………………………3、仪控操作……………………………………………4、仪控室其他注意事项……………………………………………一、本车间的任务本车间负责向全厂供应一次生产用水、生活用水、消防水和符合工艺要求的循环水、空压气、仪表气、天然气、热水，同时负责全厂污水的处理及全厂地上、地下管网的管理工作。二、配气站岗位操作法1、岗位任务界区外来的天然气，经配气站除尘、稳压、计量后，送出配气站，供向乙炔装置、合成氨装置、供热锅炉房、元通公司和其它装置使用。12、岗位职责2.1严格按照岗位操作规程，遵守各项纪律和制度，维持正常生产，解决生产问题。2.2完成岗位质量、产量任务。2.3做好本岗位设备的维护保养工作和设备、环境卫生工作。2.4及时、准确填报和保管岗位原始记录。2.5对乱用、浪费天然气现象，有权加以制止并及时向有关部门反映。2.6向生产装置提供符合天然气技术标准的天然气。2.7本岗位向全厂提供符合压力要求的天然气。2.8负责管网和设备的安全运行和日常维护工作，确保正常供天然气。3、岗位管辖范围本岗位操作管辖范围是从外管进界区的第一个阀门开始，区域管道、过滤器、调压器、安全切断阀、孔板流量计、安全放散阀等、出口管网最后一个阀门界区为止。4、岗位工艺流程4.1流程简述压力为1.1-1.3MPa的天然气进入配站，首先分为2路，分别通过两路的进口球阀进入过滤分离器进行一次除尘，通过过滤分离器的高精度过滤将天然气中的杂质、污物成分过滤掉，再进入过滤器进行二次除尘，过滤器精度达到10um，效率为99.98%。通过两次除尘，天然气中的杂质成分有明显降低，从而在进入其他输配设备时能提高效率，流通能力也会有明显改善。经过过滤后的天然气在进入孔板流量计计量前先经过整流器，整流器用于调整天然气在管道中受各个阻流件干扰而产生的旋转流和偏心流，促使天然气在流入孔板流量计前达到轴对称、平行、充分发展的速度分布，确保流动介质流量测量的准确度。经过计量后通过出口球阀汇集到汇管中，在此汇集的天然气得到重新分配，分别经过10个出口经过调压，计量而后输送到各个用气设备中。天然气经过汇管进入调压系统。在冬季，调压站所处环境温度很低，此时设备中配备了电伴热供热。在天然气进入调压器前流经管道时，管道外部的电伴热带通电为管道中的天然气进行加热到一定程度，使进入调压器的天然气的温度不至于太低，从而影响调压器以及其设备的正常运作。调压系统为了保证后端设备的安全和正常运作，设置了两套安全装置，当2后端压力高于出口值时将通过安全切断阀切断，此条路线停止运作，从而保障后端设备，当前端设备出现故障时，将通过安全放散阀来排放管道中的气体，以此保障设备安全。4.2工艺流程图35、开车操作5.1开车前的准备防爆扳手、肥皂水、F扳手并检查各个仪表压力数值5.2开车操作5.2.1检查流程上全部阀门(其中旁通阀、安全放散阀、排污阀、孔板上高低阀必须全部关闭)5.2.2检查管道及连接的分离器、阀门等是否完好。5.2.3缓慢开启进口阀门，并观察进站压力表和出站压力表在允许的压力范围。5.2.4当进口压力正常后可缓慢开启出口阀门，并精确调节到单位（用户）所需用的出口压力。5.2.5调压器调压时，应细心操作，均匀缓慢，切忌猛开阀门。...
