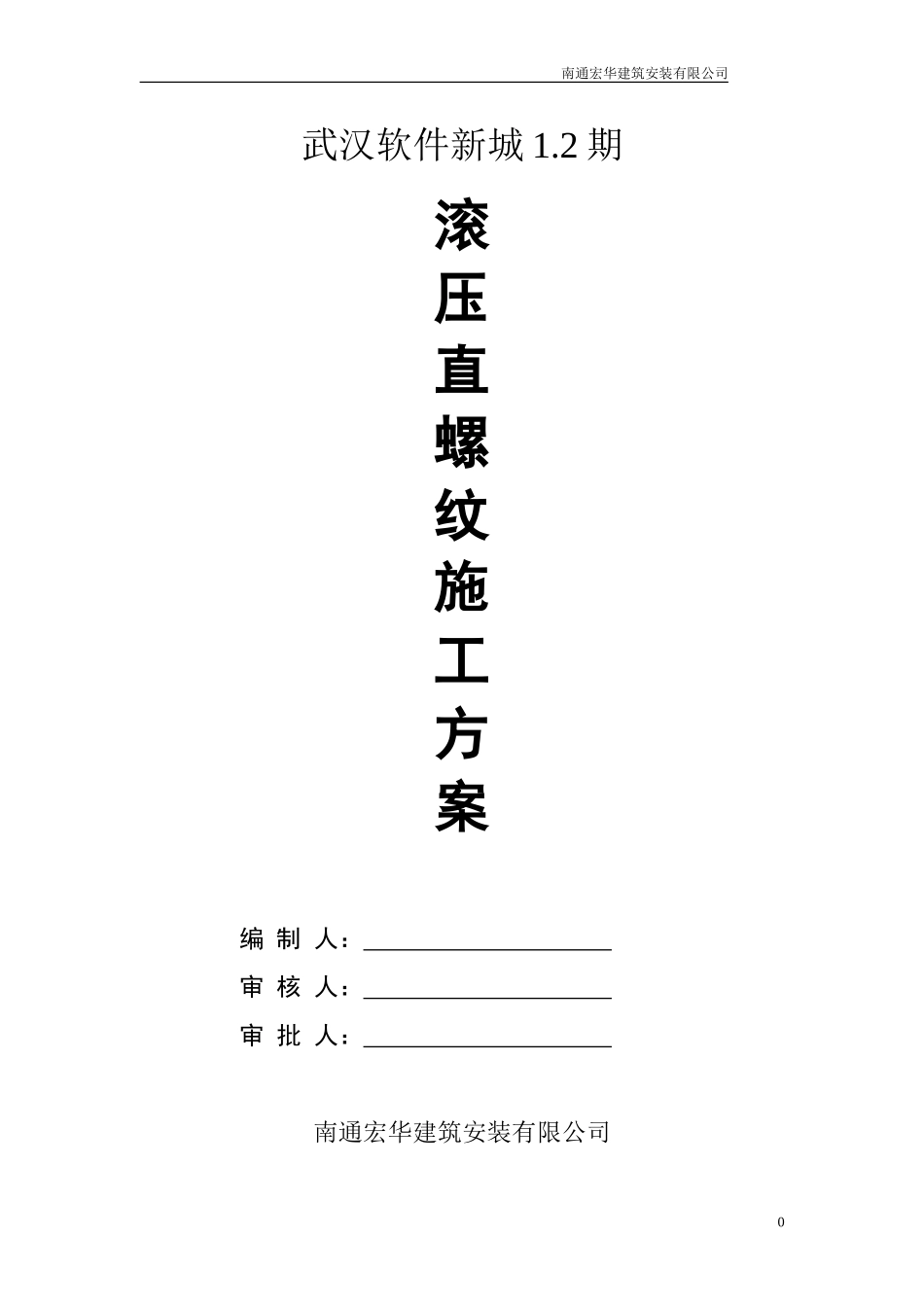

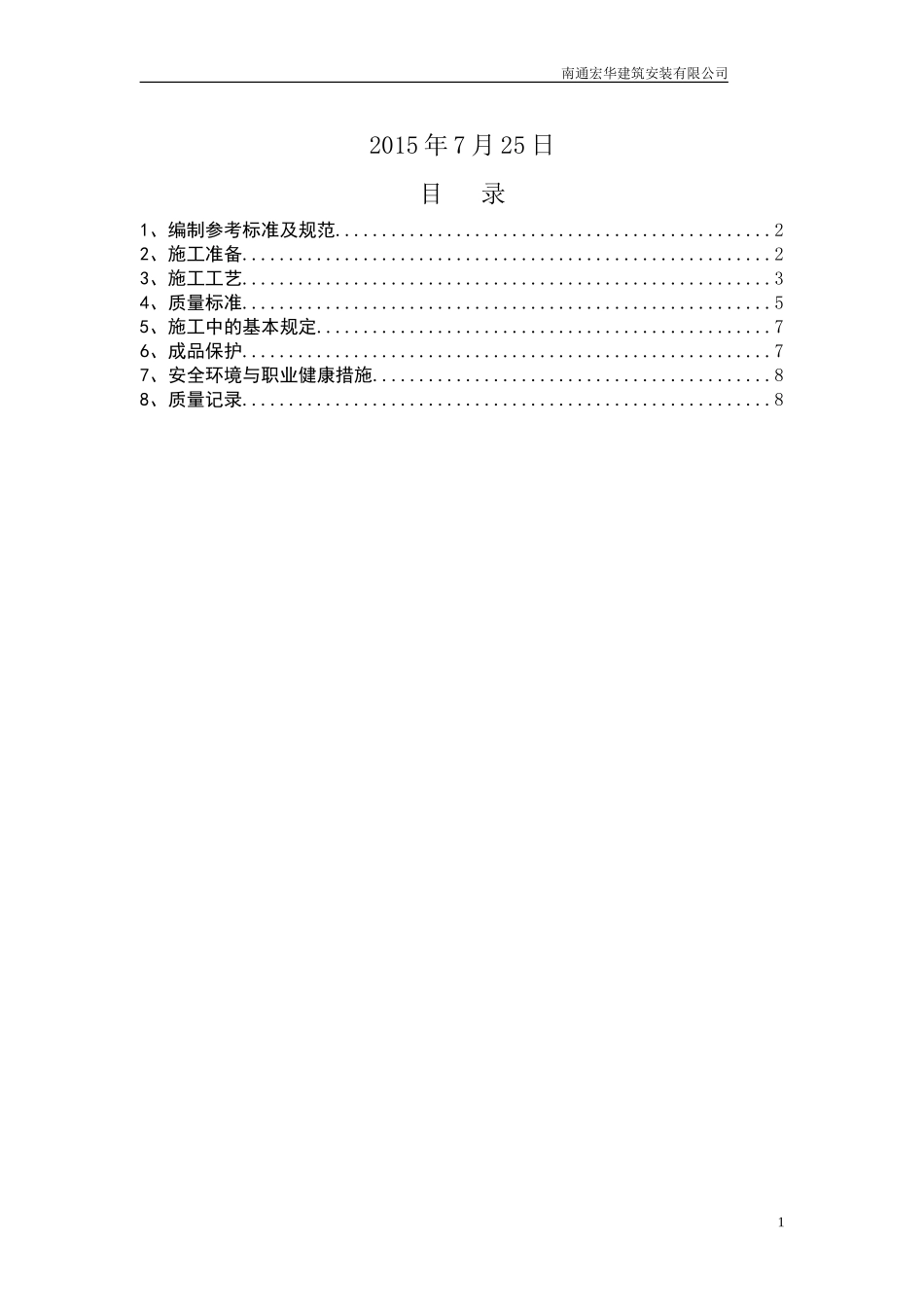

南通宏华建筑安装有限公司武汉软件新城1.2期滚压直螺纹施工方案编制人：审核人：审批人：南通宏华建筑安装有限公司0南通宏华建筑安装有限公司2015年7月25日目录1、编制参考标准及规范...............................................22、施工准备.........................................................23、施工工艺.........................................................34、质量标准.........................................................55、施工中的基本规定.................................................76、成品保护.........................................................77、安全环境与职业健康措施...........................................88、质量记录.........................................................81南通宏华建筑安装有限公司1、编制参考标准及规范1.1《钢筋混凝土用热轧带肋钢筋》GB/T1499-19981.2《钢筋混凝土用余热处理钢筋》GB13014-911.3《钢筋等强度剥肋滚压直螺纹连接技术规程》Q/YJ16-20011.4《钢筋机械连接通用技术规程》JGJ107-20031.5《滚轧直螺纹钢筋连接接头》JG163-20041.6套筒材料应采用优质碳素结构钢或合金结构钢，其材质应符合GB699规定。1.7《混凝土结构工程施工工艺标准》ZJQ00-SG-002-20031.8《建筑施工手册》（第四版，中国建筑工业出版社）2、施工准备2.1技术准备2.1.1凡参与接头施工的操作工人必须参加技术培训，经考核合格后持证上岗2.1.2做好技术交底2.2材料准备2.2.1材料的品种规格套筒的规格、型号以及钢筋的品种、规格必须符合设计要求2.2.2质量要求：（1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》GB/T1499-1998和《钢筋混凝土用余热处理钢筋》GB13014-91的要求，有原材质、复式报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。（2）套筒材料质量要求：①套筒材料应采用优质碳素结构钢或合金结构钢，其材质应符合GB699规定②成品螺纹套筒应由产品合格证；两端螺纹孔应有保护盖；套筒表明应有规格标记。2.2.3主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）2南通宏华建筑安装有限公司2.2.4作业条件：①钢筋端头螺纹以加工完毕，检查合格，且已具备现场钢筋连接条件②钢筋连接用套筒已检查合格，进入现场挂牌码放整齐③布筋图及施工穿筋顺序等已进行技术交底3、施工工艺3.1钢筋滚压直螺纹连接（钢筋剥肋滚压直螺纹连接）工艺流程钢筋切割→（剥肋）滚压螺纹→丝头检验→保护帽→套筒采购→现场丝接3.2.1钢筋滚压直螺纹连接钢筋滚压直螺纹连接，是采用专门的滚压机床对钢筋端部进行滚压，螺纹一次成型。钢筋通过滚压螺纹，螺纹底部的材料没有被切削掉，而是被挤出来，加大了原有的直径。螺纹经滚压后材质发生硬化，强度约提高6%~8%，使螺纹对母材的削弱大为减少，其抗拉强度是母材实际抗拉强度的97%~100%，强度性能十分稳定（1）加工要求钢筋示意图见下：M-丝头直径t-螺距Φ-钢筋直径L-螺纹长度钢筋螺纹加工参数表Φ161820222528滚丝轮型号A20A25A30T22.53.0剥肋尺寸15.1±0.1515.9±0.1518.8±0.1520.8±0.1523.7±0.1526.6±0.15M16.1~16.418.2~18.520.2~20.522.2~22.525.2~25.528.2~28.5L20-22.522.5-2525-27.527-3029.5-32.535-37.5基本牙形60°60°60°60°60°60°注：套筒拧紧后允许外露面1~2扣。（2）套筒质量要求3南通宏华建筑安装有限公司①套筒表面无裂纹，螺牙饱满，无其他缺陷②牙形规检查合格，用直螺纹塞规检查其尺寸精度③各种型号和规格的套筒外表面，必须有明显的钢筋级别及规格标记。④套筒两端头的孔必须用塑料盖封上，以保持内部洁净，干燥防锈。（3）直螺纹量规技术要求牙形规、螺纹卡和直螺纹塞规，采用工具钢T9（GB1298-86）制成，其化学成分和硬度见下表化学成分淬火后硬度HRCCMnSiSP620.85～0.94≤0.40≤0.35≤0.30≤0.0353.2.2工艺操作要点（1）钢筋切割钢筋应先调直并用无齿锯切去端头30mm，保证切口断面与钢筋轴线垂直。...
